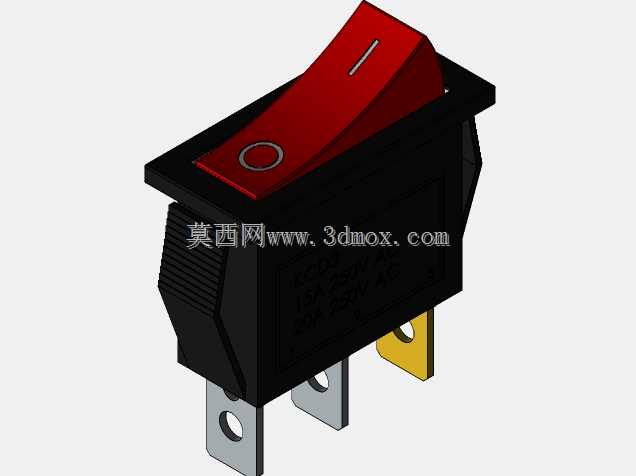

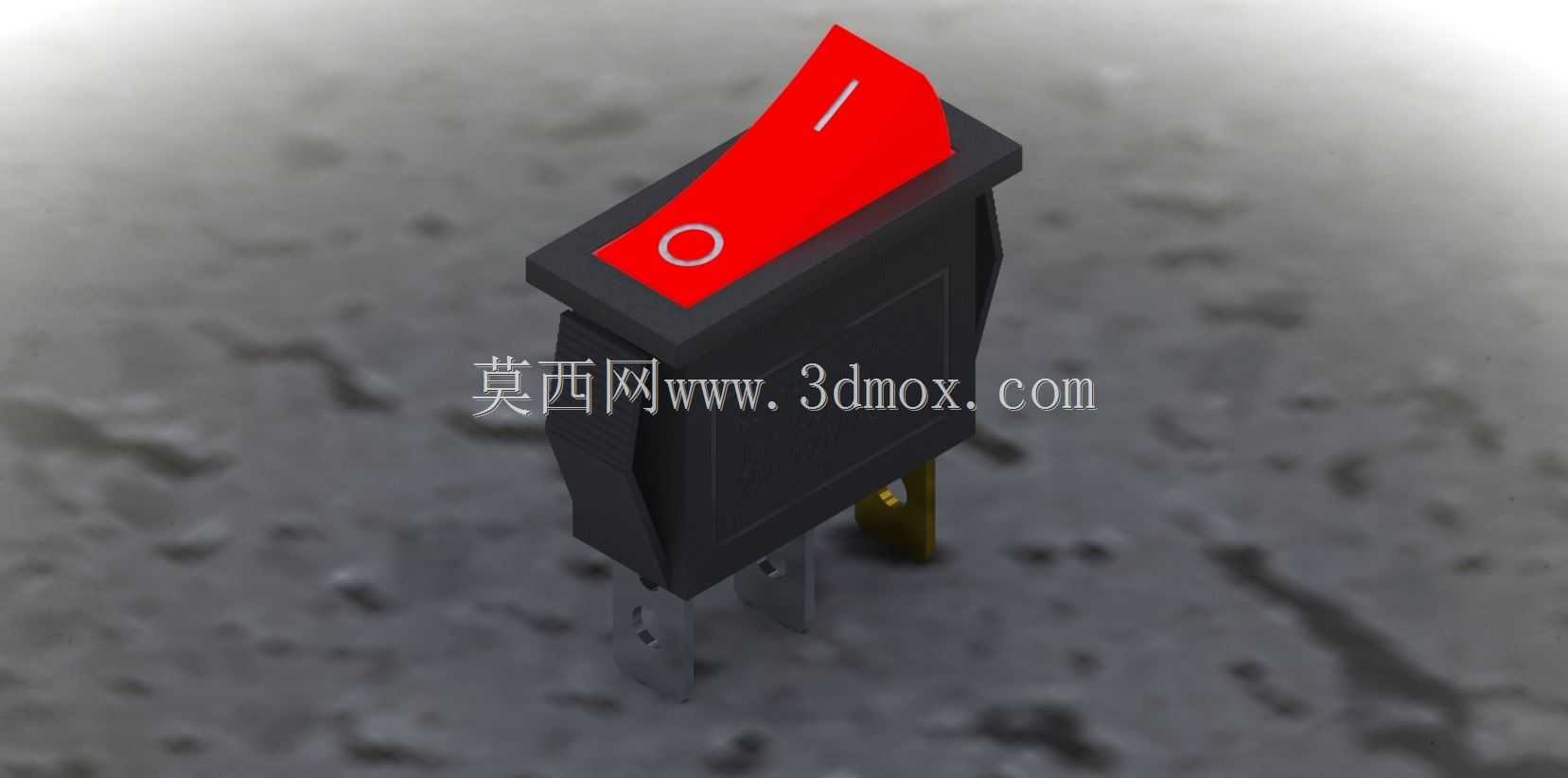

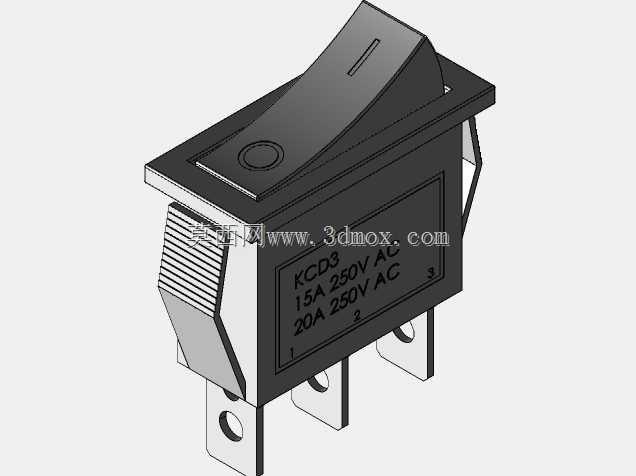

KCD3系列船型翘板电源开关结构设计

　　这类翘板船型开关是低压电气回路里最常见的手动通断控件，日常能在各类小家电、台式设备、工控机柜、车载改装电路里见到它的身影，核心作用就是在250V交流电压区间内，承担15A到30A额定电流的回路通断控制，相比旋钮式、按压式开关，它的操作辨识度极高，红色翘板上的通断标识清晰，操作人员不用凑近看标识，靠指尖触感和翘板的倾斜角度就能判断当前回路的通断状态，误操作概率比平压式按键低不少。从结构设计逻辑来看，这款开关采用嵌入式卡装结构，外壳主体为阻燃黑色工程塑料，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关本体从面板正面推入，靠壳体两侧的弹性卡爪就能牢牢卡在面板上，不需要额外打螺丝固定，装配效率比螺丝固定式开关高很多，

　　适合批量生产线的快速装配作业。翘板部分做了弧形凸起的人体工学设计，指尖按压时的接触面积足够大，按动行程的阻尼感均匀，不会出现卡滞或者按动发飘的问题，翘板和壳体之间的缝隙做了错位挡边设计，能阻挡日常使用中的灰尘、少量溅水进入开关内部，避免触点积灰造成接触不良，或是液体渗入引发的短路风险。开关底部的插片式接线端子采用标准间距设计，适配市面上通用的6.3mm规格冷压插簧，接线时不需要焊接，只需要将压好导线的插簧直接插在端子上就能完成接线，后期维护更换时拔插也很方便，端子和内部触点的连接部分采用铆压固定，避免大电流通过时出现接触电阻过大发热的问题。内部触点采用银合金材质，相比纯铜触点，它的抗电弧烧蚀能力更强，在频繁通断的使用场景下，

　　触点寿命能达到万次以上，不会因为频繁启停出现触点熔焊、接触不良的问题。从安装边界尺寸来看，这款开关的本体宽度、高度都适配常规的设备面板开孔尺寸，壳体嵌入面板后的深度控制得比较紧凑，就算是内部空间比较局促的薄型设备面板，也能顺利安装，不会出现后部顶到内部元器件的问题。在实际选型应用中，这类开关常被用在台式电源、小型焊机、厨房小家电、车载改装电路、实训设备操作台等场景，作为设备的总电源开关或者分回路控制开关，它的红色翘板在深色设备面板上辨识度很高，紧急情况下操作人员能快速找到电源开关位置切断回路。建模过程中需要重点关注几个配合公差：翘板和壳体的转动配合间隙要控制在合理范围，间隙过大会出现翘板晃动、防尘效果差的问题，

　　间隙过小则会出现按动卡滞、温度变化时热胀冷缩卡死的问题；两侧弹性卡爪的变形量要匹配常用面板的厚度范围，保证在1mm到2mm厚度的面板上都能卡装牢固，不会出现松脱；底部接线端子的位置度要严格控制，保证和冷压插簧的对接顺畅，不会出现插簧插偏、接触不良的问题。另外翘板上的通断标识采用凹陷式设计，不会因为长期手指摩擦出现标识磨损脱落的问题，就算使用多年也能清晰辨识通断状态，避免因为标识模糊引发误操作。开关壳体的塑料材质选用阻燃级PA材质，能满足电气配件的阻燃要求，就算内部出现故障打火，也不会引燃壳体造成火情蔓延。在结构强度设计上，翘板的转动轴部分做了加强筋处理，长期按动不会出现转轴断裂、翘板脱落的问题，能承受日常使用中的粗暴按动操作。
