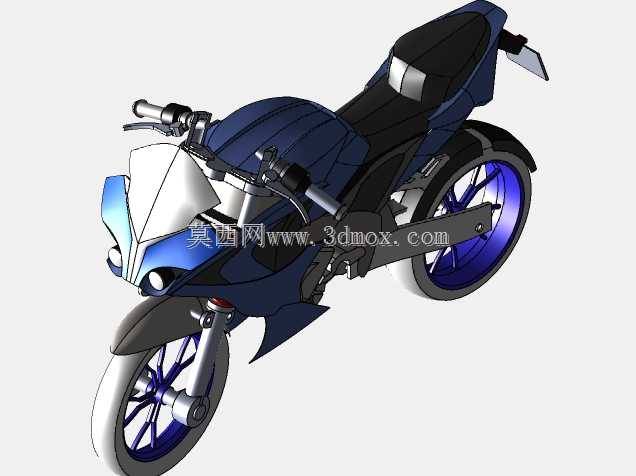

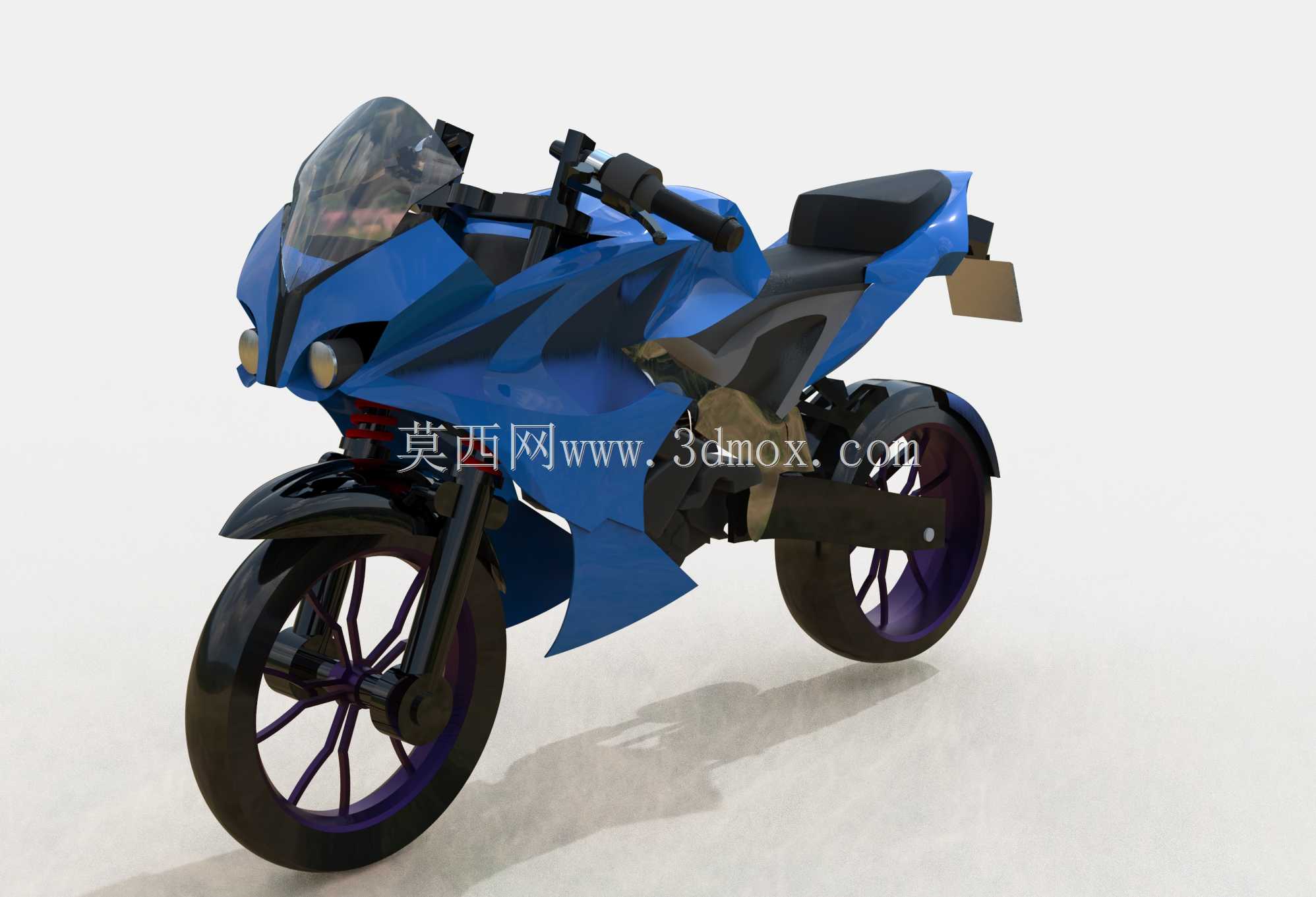

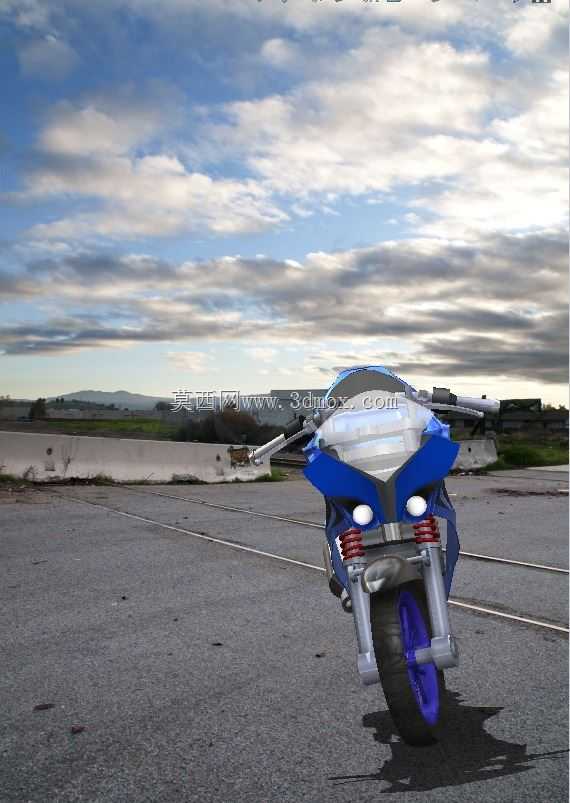

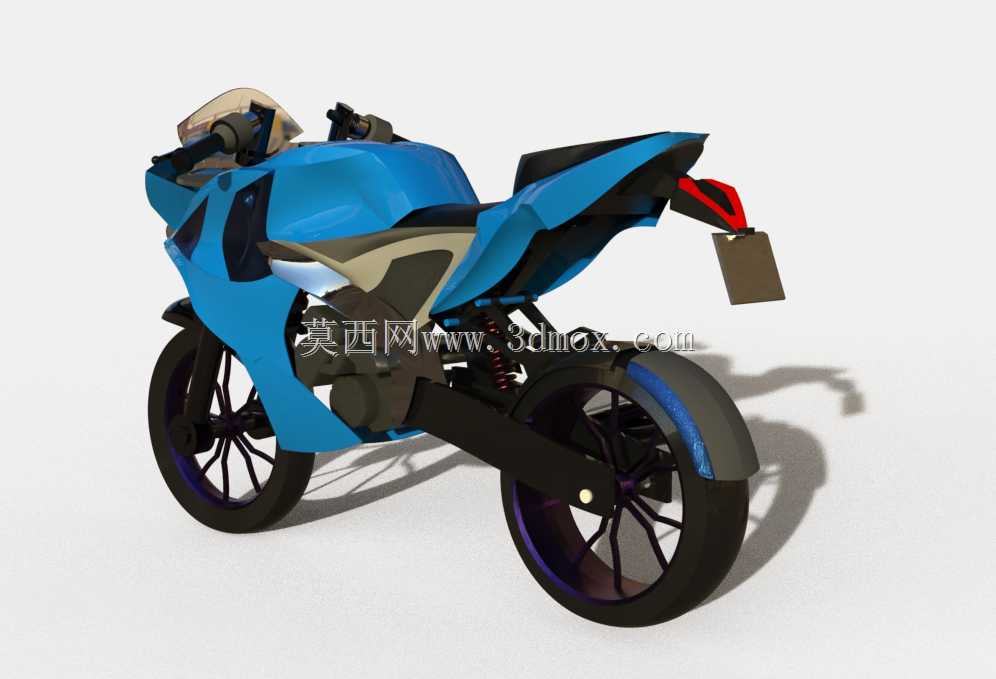

仿雅马哈R15造型运动摩托外观结构设计

　　本次完成的两轮机动车外观结构设计，参考了市面主流入门级运动仿赛的整车比例，在建模阶段优先梳理了人机工程与外观曲面的衔接逻辑，没有完全照搬量产车型的硬点参数，而是针对曲面建模练习的需求，重构了前整流罩、侧包围、尾部驼峰的分块逻辑，适合作为曲面建模进阶练习的参考载体，也可用于文创周边渲染、机车类场景搭建的素材使用。

　　从实际应用场景来看，这类小排量运动仿赛主要面向城市短途通勤、入门级赛道体验、机车文化周边衍生三个核心方向，建模过程中首先锁定了整车的安装边界：整车长度控制在2000mm区间，座高设定在780mm到810mm的通用入门区间，轴距保持1350mm左右，保证整车比例协调的同时，预留出了动力单元、行走机构、悬挂系统的装配空间，不会出现外观件与内部硬点干涉的问题。前整流罩部分采用了多段曲面拼接的结构，没有使用一体化的大面拉伸，而是拆分了上风挡安装位、左右侧进风通道、下导流罩三个独立模块，每个模块的曲面都做了G2连续处理，边缘预留了3mm的安装止口，可直接适配快速成型的拆件需求，后续如果要做实体模型打印，不需要额外做壁厚处理，曲面的拔模角度也控制在1度以上，避免注塑或者光固化打印时出现脱模卡滞的问题。

　　设计过程中特意调整了油箱区域的曲面弧度，没有沿用量产车型的棱角分明的折线，而是做了微弧过渡，既保证了夹持油箱时的腿部贴合度，也降低了曲面建模的破面风险，适合曲面建模初学者练习渐消面、五边面的处理技巧。尾部采用了上翘的短尾设计，后牌照安装位做了独立的延伸支架，与后挡泥板做了分体式设计，后续如果要调整尾部造型，不需要改动主车体的曲面，只需要替换尾部支架模块即可。后摇臂采用了常规的板式结构，没有做单摇臂的特殊结构，一方面是匹配入门车型的定位，另一方面也简化了后轮轴的安装定位逻辑，后轮轴的安装孔位同轴度控制在0.02mm以内，可直接装配标准件库中的轮毂、轮胎、碟刹系统模型。

　　行走机构部分，前后轮毂都采用了五辐式的运动造型，轮胎的胎面弧度、胎壁厚度都参考了常规17寸摩托轮胎的参数，前轮胎宽110mm，后轮胎宽140mm，与整车的动力定位匹配，不会出现胎宽过宽导致的转向沉重问题，也不会因为胎宽过窄影响高速行驶的稳定性。前减震采用了正置式前叉，上下联板的安装位预留了标准的方向柱安装孔，手把位置采用了低趴的分离式车把，手把的安装角度预留了15度的调节空间，可根据不同的人机需求调整骑行三角。坐垫部分做了前后分体式的结构，前坐垫的厚度控制在80mm，保证长时间骑行的缓冲性，后坐垫采用了薄款的驼峰造型，与尾部曲面自然衔接，既满足了偶尔载人的需求，也保证了整车的运动视觉效果。

　　灯光部分的安装位都做了预留，前大灯的内凹曲面、后尾灯的红色灯罩安装槽、侧转向灯的安装孔位都在曲面建模时做了一体化处理，不需要后续额外切割开孔。整车的分色逻辑也做了区分，主车体的蓝色覆盖件、黑色的行走机构与车架部分、金属色的发动机与排气区域都做了独立的面组划分，后续在渲染软件中可直接赋予不同的材质，不需要重新做面的拆分。在曲面处理的过程中，特意在前箱区域做了复杂的多面拼接练习，这部分是整车曲面难度最高的区域，涉及到多个渐消面的衔接、不同曲率曲面的过渡，通过这部分的建模可以熟练掌握曲面修剪、匹配、混接的技巧，解决复杂外观件建模时容易出现的褶皱、破面问题。

　　从结构合理性的角度，所有外观覆盖件的内侧都预留了2mm的安装卡扣位，卡扣的间距控制在150mm以内，保证覆盖件安装后的牢固度，不会出现行驶过程中覆盖件异响的问题。底部的导流罩做了离地间隙的预留，最小离地间隙控制在150mm，满足日常城市道路通过性的需求，不会因为过减速带或者坑洼路面出现磕碰导流罩的问题。侧包围的开口位置刚好对准发动机的散热区域，行驶过程中的气流可以通过侧包围的导风口直接吹向发动机缸体，帮助动力单元散热，没有为了纯外观造型牺牲实际的功能性。后挡泥板的延伸长度刚好覆盖后轮的上半部分，可减少雨天行驶时后轮甩水到尾部牌照和后减震的问题，兼顾了造型与实用属性。
