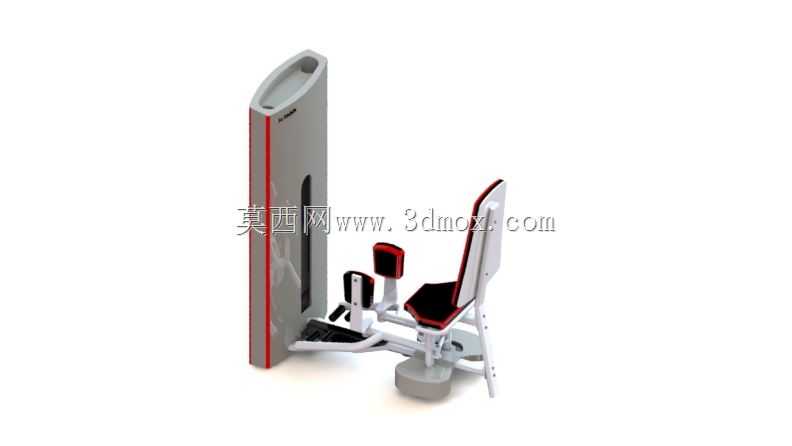

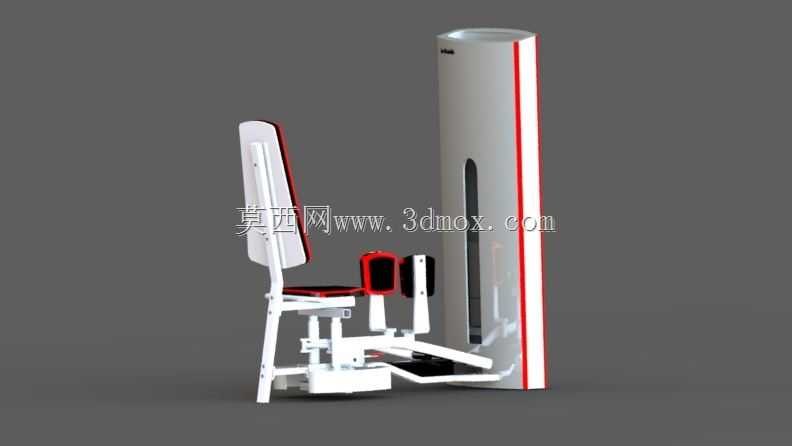

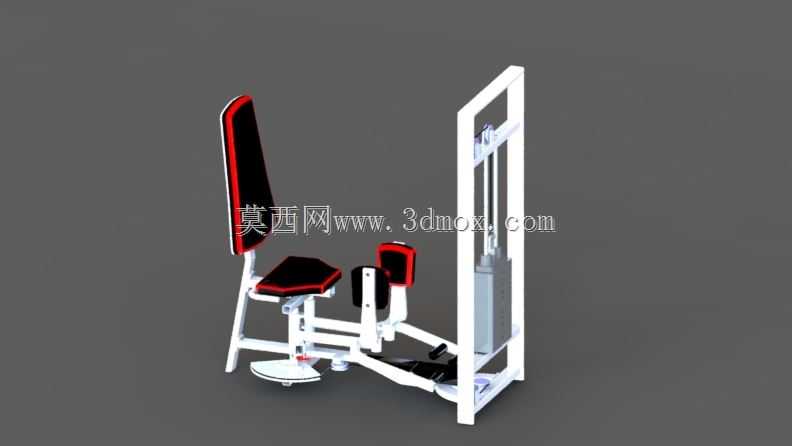

坐式腿部内收外展训练器械结构设计

　　该器械主要应用于商用健身房、企事业单位健身室、运动康复中心等场景，针对大腿内收肌群、外展肌群做针对性抗阻训练，帮助训练者强化下肢内侧、外侧肌肉力量，改善髋关节活动度，也可用于运动损伤后的下肢功能恢复训练，适配不同训练基础的使用者，从入门健身人群到专业运动员都可通过调节配重匹配训练强度。

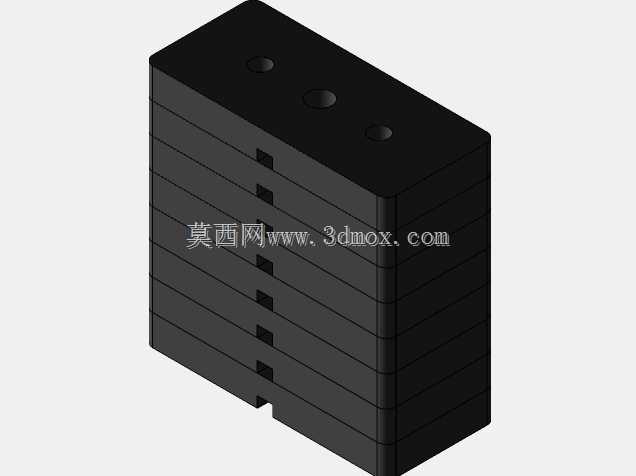

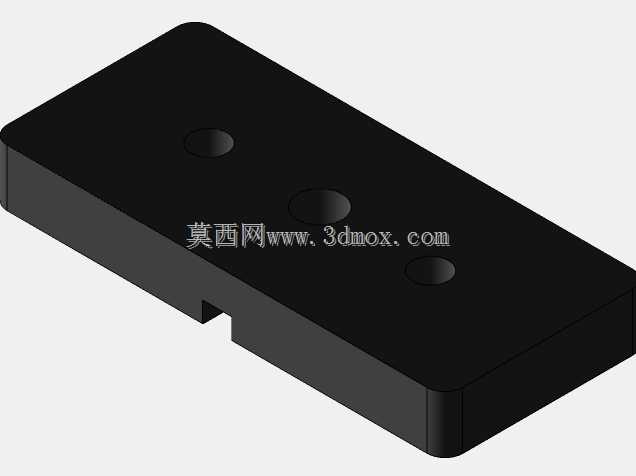

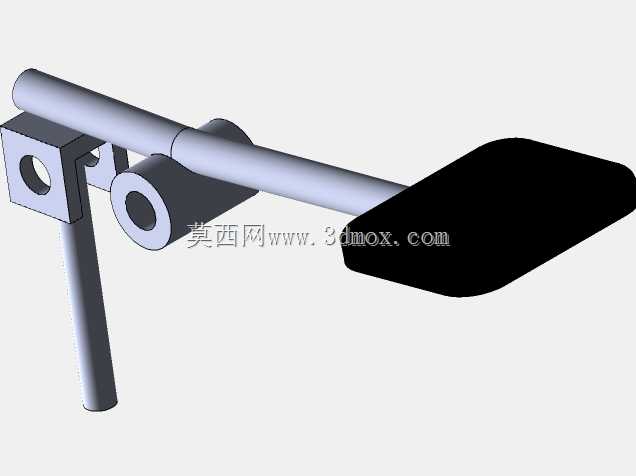

　　从功能特性来看，器械采用坐式训练姿态，靠背与坐垫做了贴合人体生理曲度的造型处理，训练时使用者臀部贴合坐垫、背部靠紧靠背，双腿放置于两侧腿垫位置，通过腿部的内收、外展动作克服配重阻力完成训练，动作轨迹经过力学优化，训练过程中髋关节始终处于合理活动范围内，避免非目标肌群代偿，降低训练受伤风险。器械的腿垫位置可根据使用者腿长做前后调节，适配不同身高、不同腿长的训练人群，调节结构采用插销式定位，操作简单无需额外工具，训练者可自行快速完成调节。器械主立柱内部集成配重块存储结构，配重选择通过插销插拔实现，配重块表面做了防锈喷涂处理，长期使用不会出现锈迹脱落问题，配重导杆采用光滑镀铬处理，配重块上下滑动顺畅无卡顿，运行噪音控制在较低水平，不会对健身房内其他训练者造成干扰。

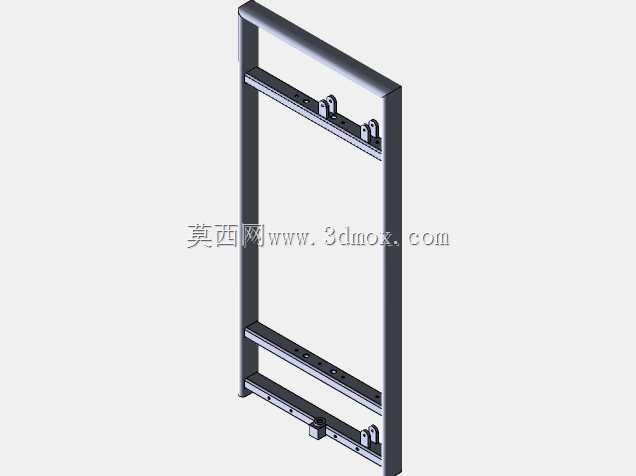

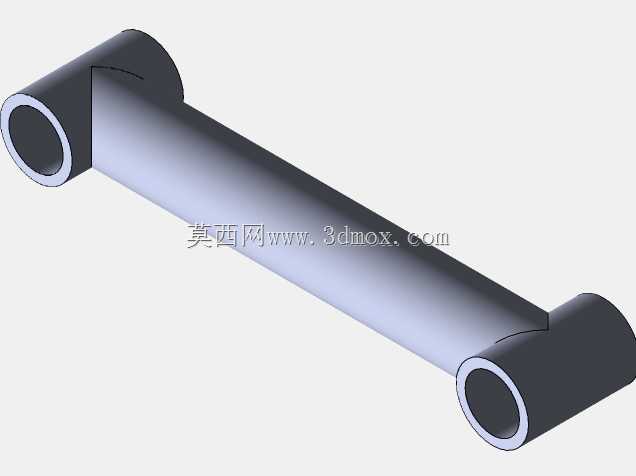

　　设计过程中优先考虑结构稳定性与使用安全性，底部采用加宽加厚的钢板焊接底座，底座与地面接触位置设置可调式橡胶脚垫，可根据地面平整度调节脚垫高度，保证器械放置平稳无晃动，即使在大配重训练状态下也不会出现侧翻、移位问题。主框架采用矩形钢管焊接成型，焊缝做了打磨抛光处理，表面经过静电喷塑工艺处理，耐磨抗刮，日常使用中汗液、清洁用水不会对框架表面造成腐蚀。器械的活动关节位置全部采用自润滑轴承配合高强度销轴连接，转动部位无旷量，长期高频使用也不会出现松动、异响问题，降低后期维护成本。

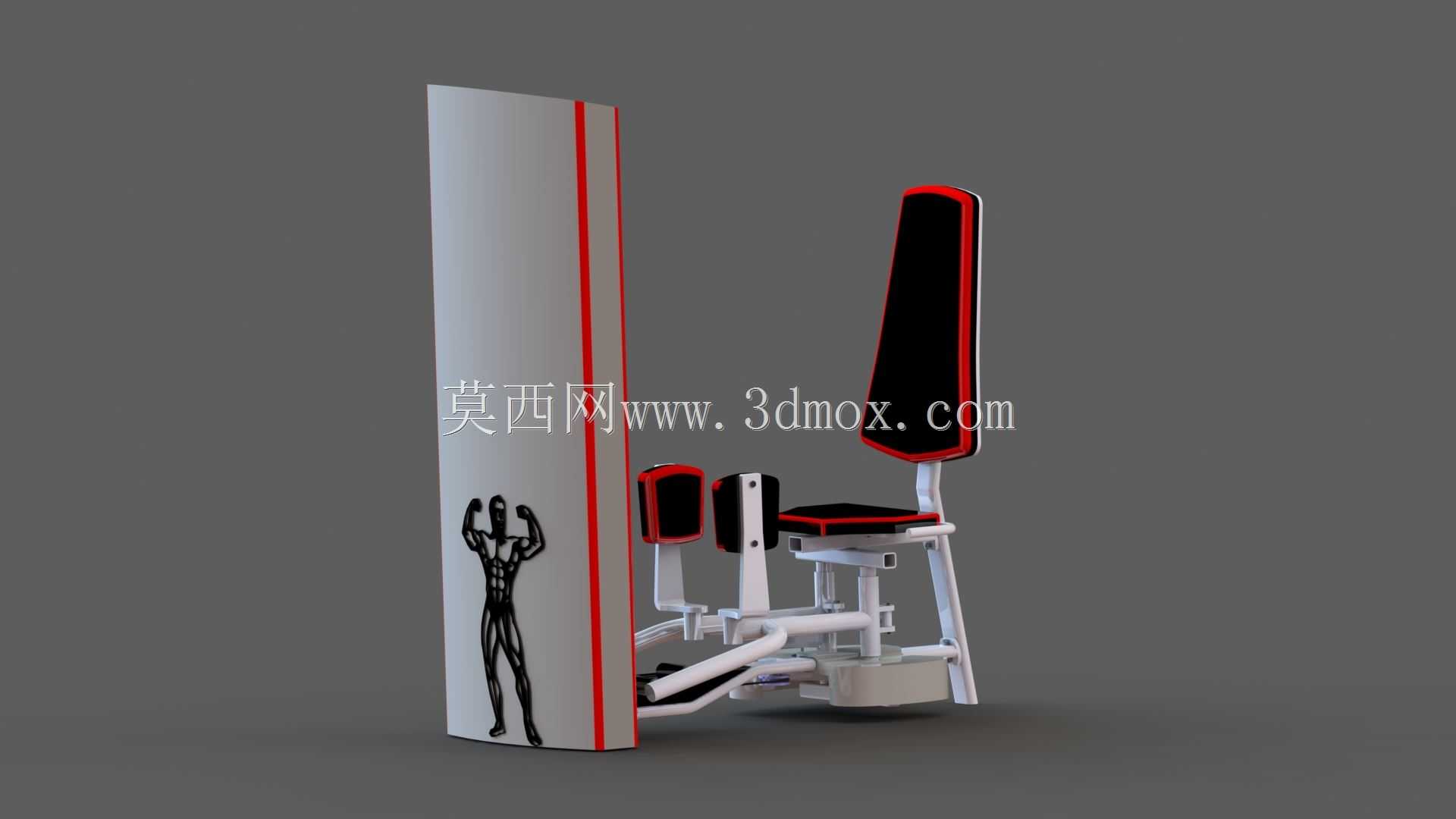

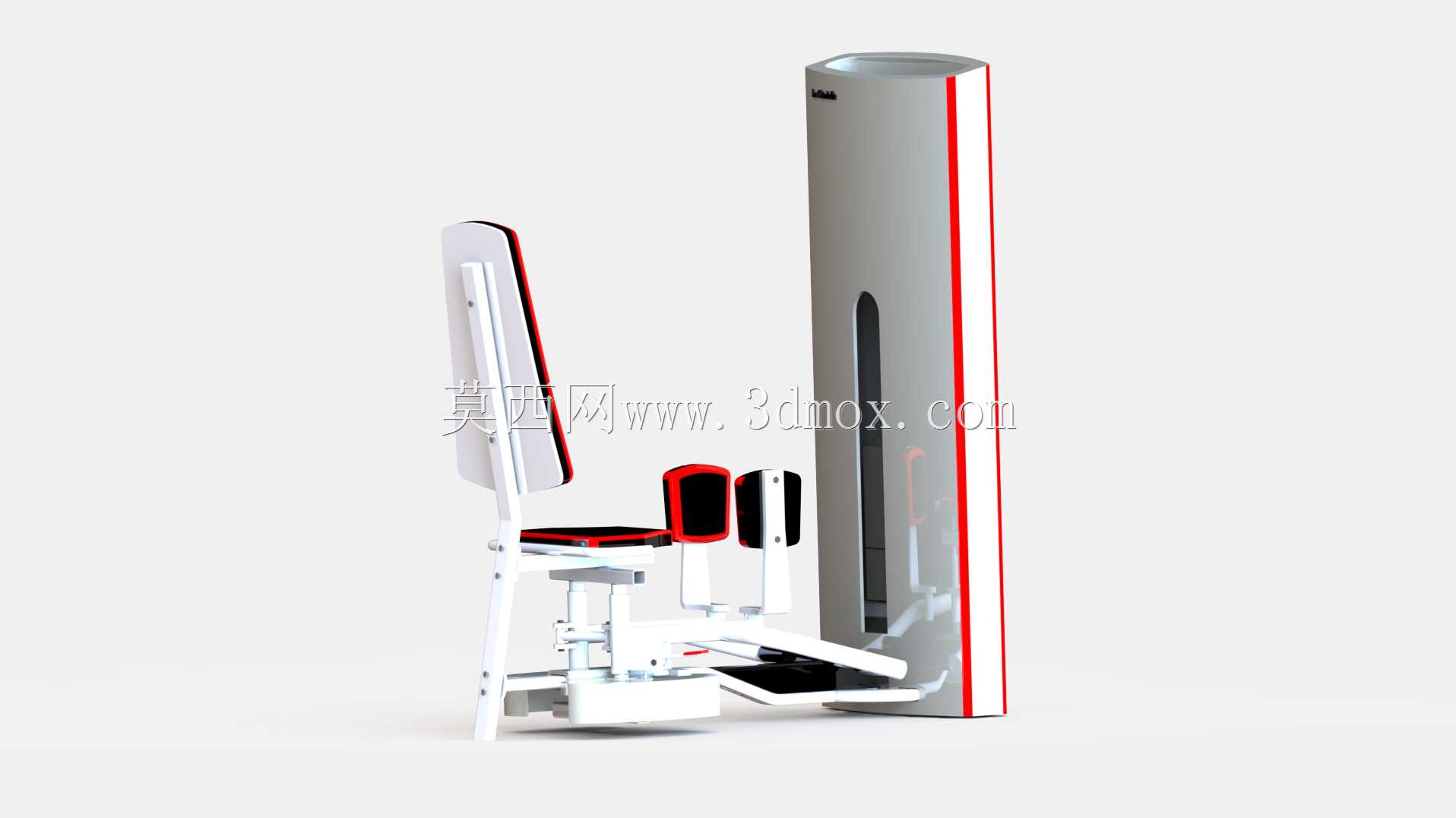

　　外形尺寸方面，器械整体长度控制在1.6米左右，宽度在1.2米左右，高度在1.5米左右，安装时需要预留至少0.5米的周边安全空间，方便训练者上下器械以及教练在旁做指导保护，地面要求为平整的水泥地面或者地胶地面，无需额外打膨胀螺丝固定，依靠自身配重与底座重量即可保持稳定，安装移位都较为方便。器械的外观配色采用银灰色主框架搭配黑色、红色软包点缀，软包部分采用高回弹海绵外包耐磨PU皮，触感舒适，长期挤压不会出现塌陷变形，PU皮表面防水防汗，日常清洁只需用湿布擦拭即可，维护难度低。

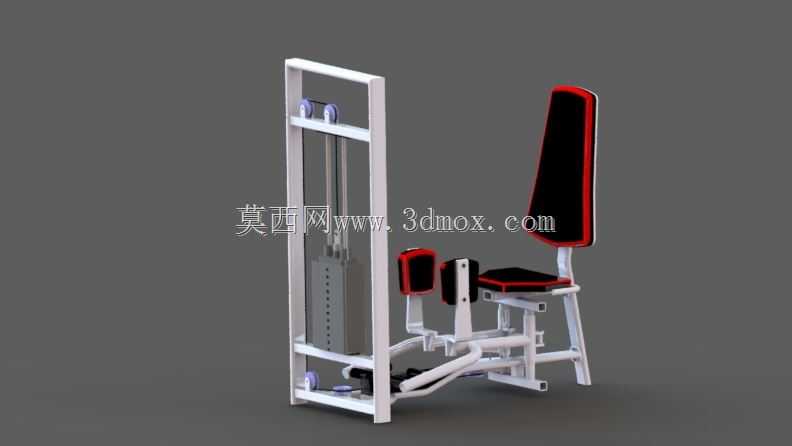

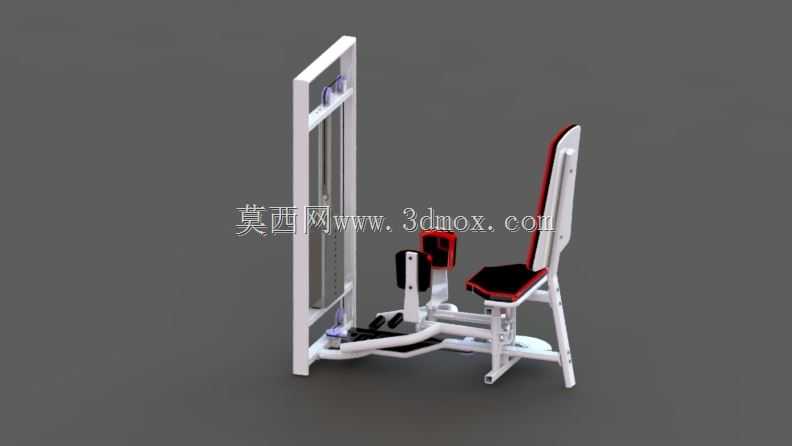

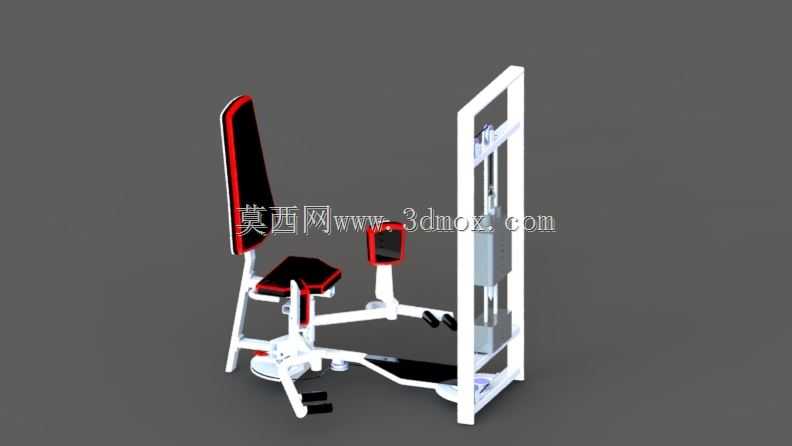

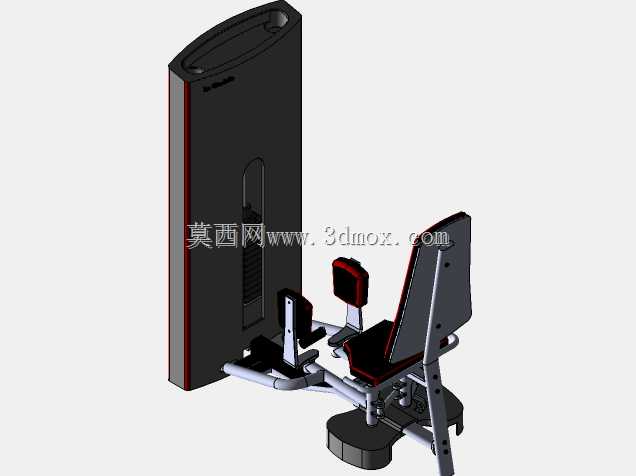

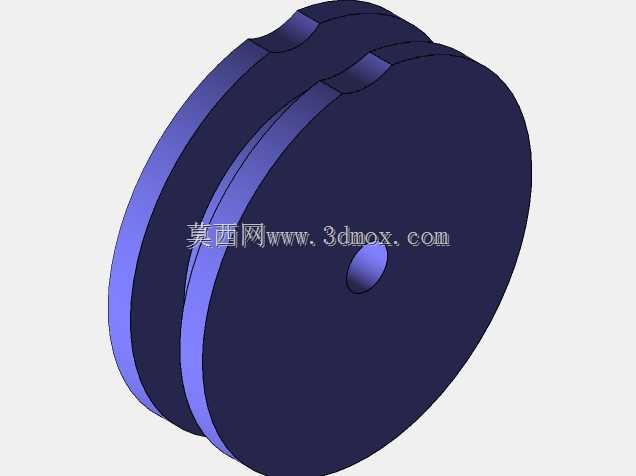

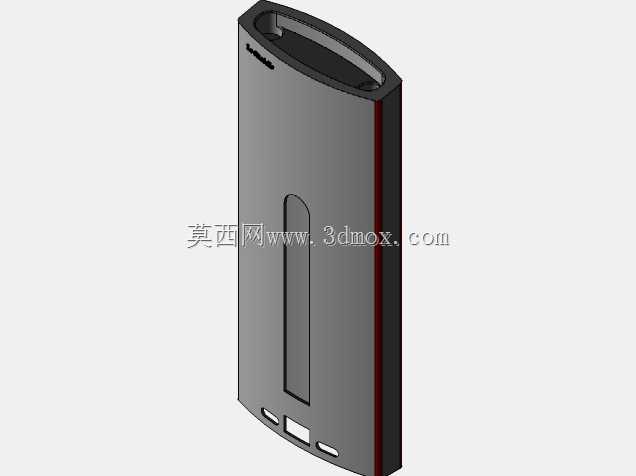

　　从结构建模角度来看，该模型完整还原了器械的所有零部件，包括主框架结构、坐垫靠背组件、腿垫调节组件、配重传动结构、护罩外壳等，各零部件之间的装配关系清晰，转动副、滑动副的配合公差符合机械设计标准，可直接用于二次结构优化、生产出图，也可作为健身场馆布局规划的三维素材使用，模型中所有钣金件、机加工件、焊接件的结构都符合实际加工工艺要求，不存在无法落地生产的异形结构，传动结构采用钢丝绳配合滑轮组传递配重阻力，滑轮位置经过力学计算，保证训练过程中阻力输出均匀，不会出现行程末端阻力突变的问题，给训练者提供流畅的发力体验。
