四座管式框架非道路休闲童车结构设计

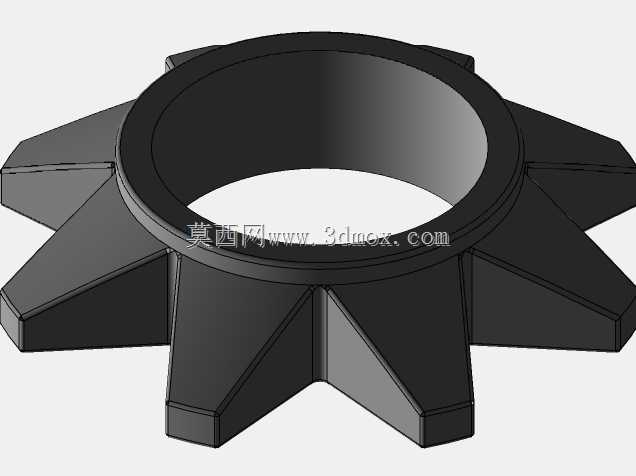

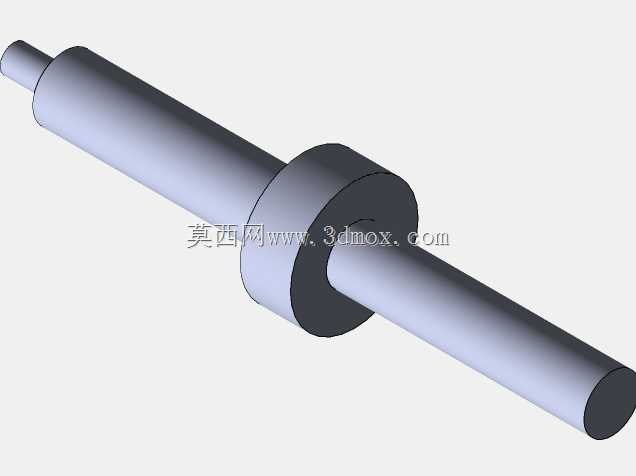

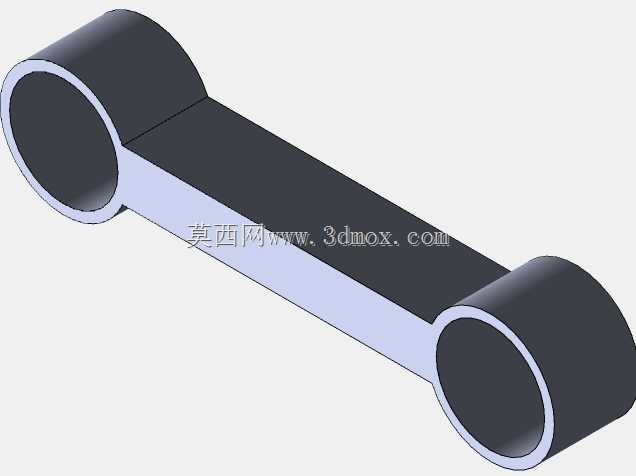

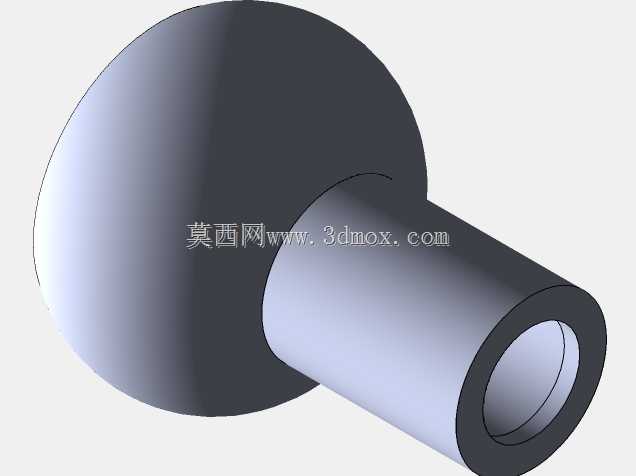

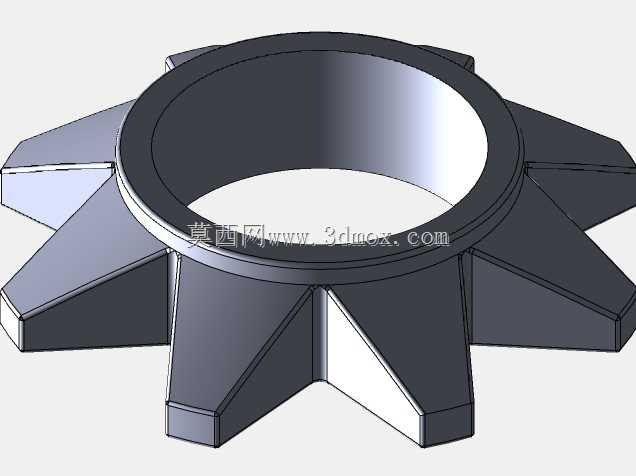

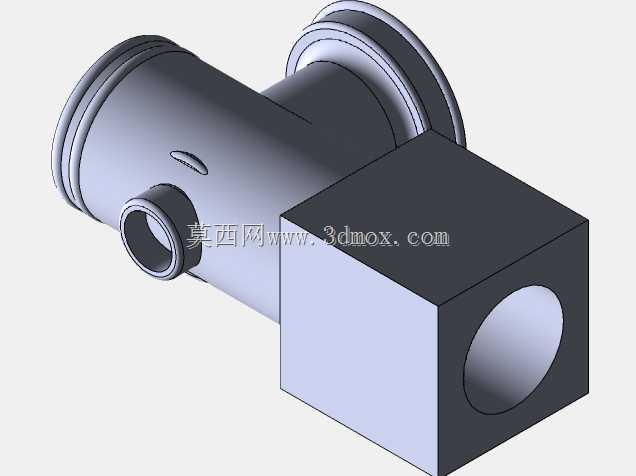

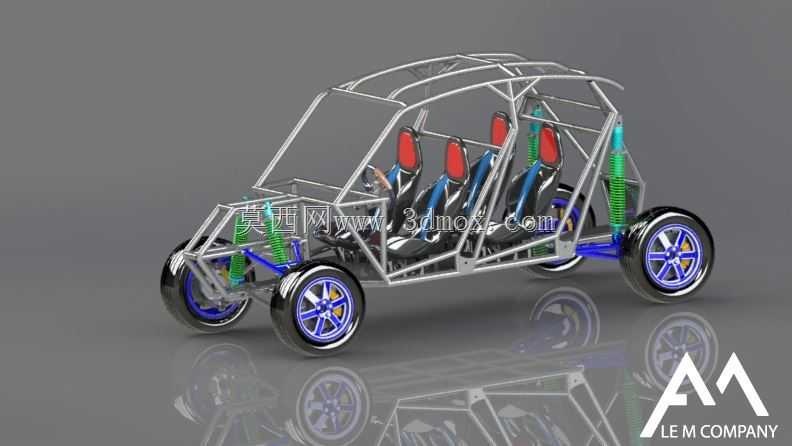

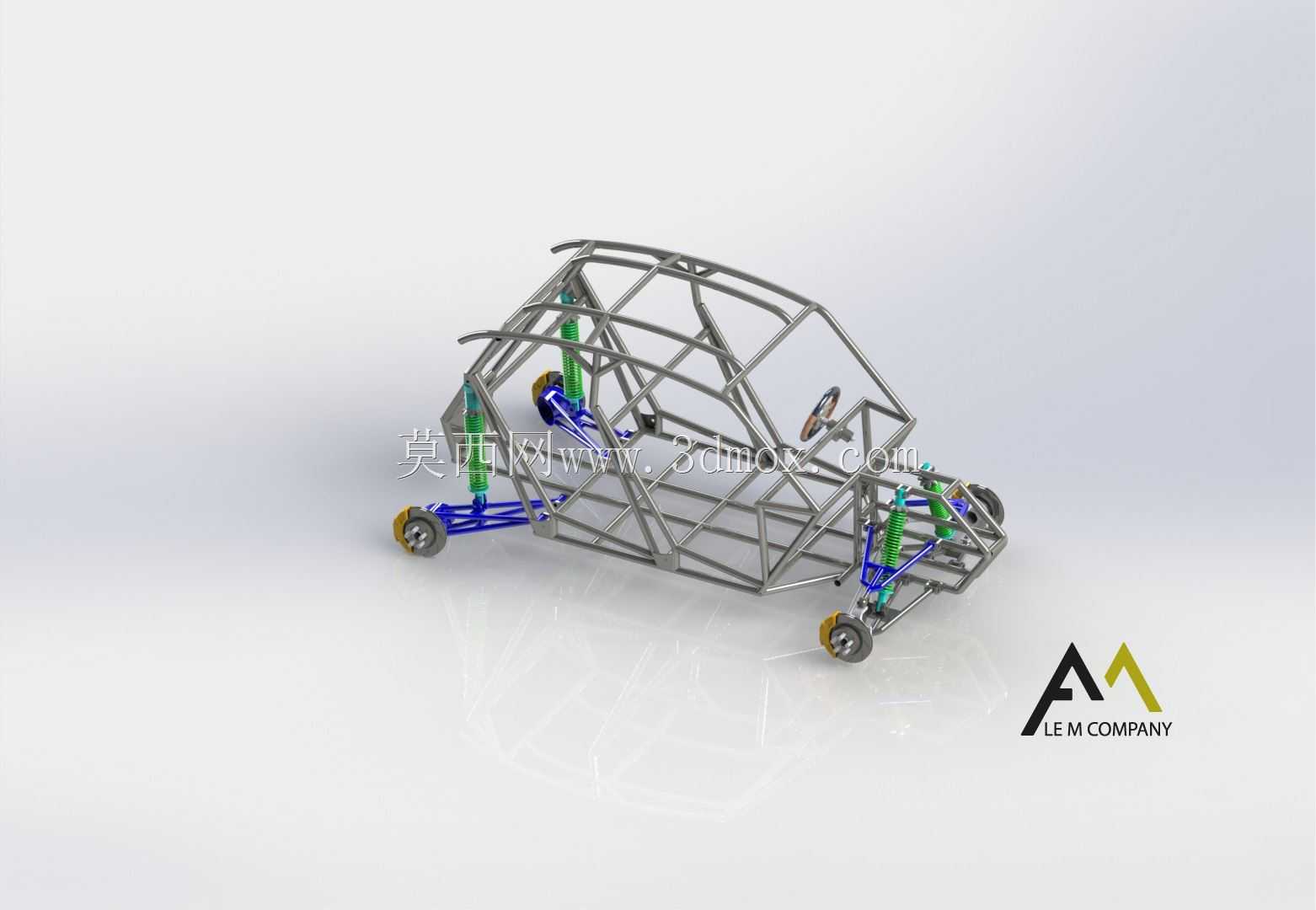

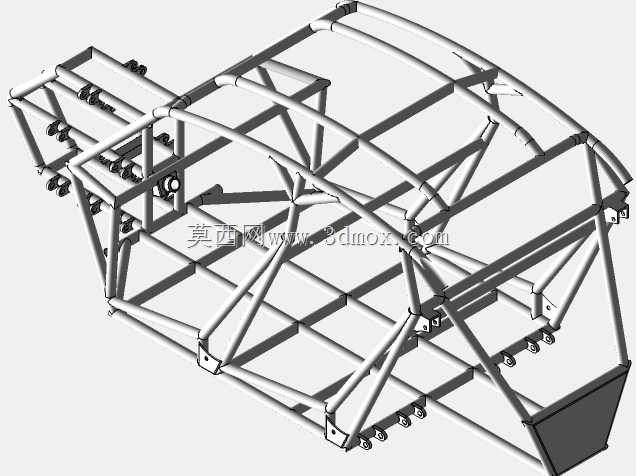

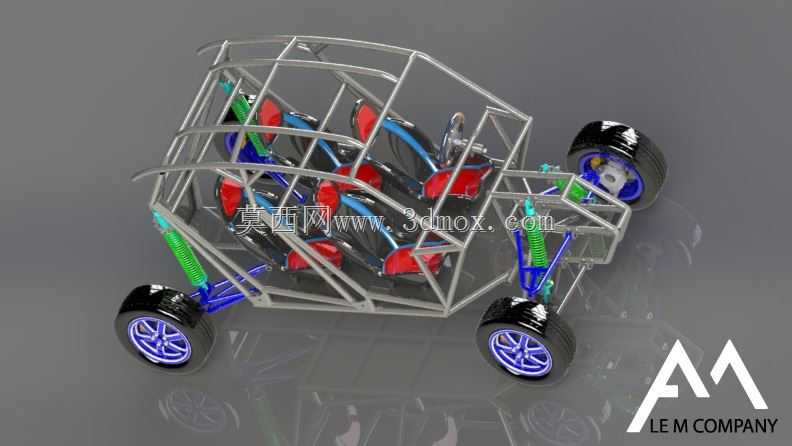

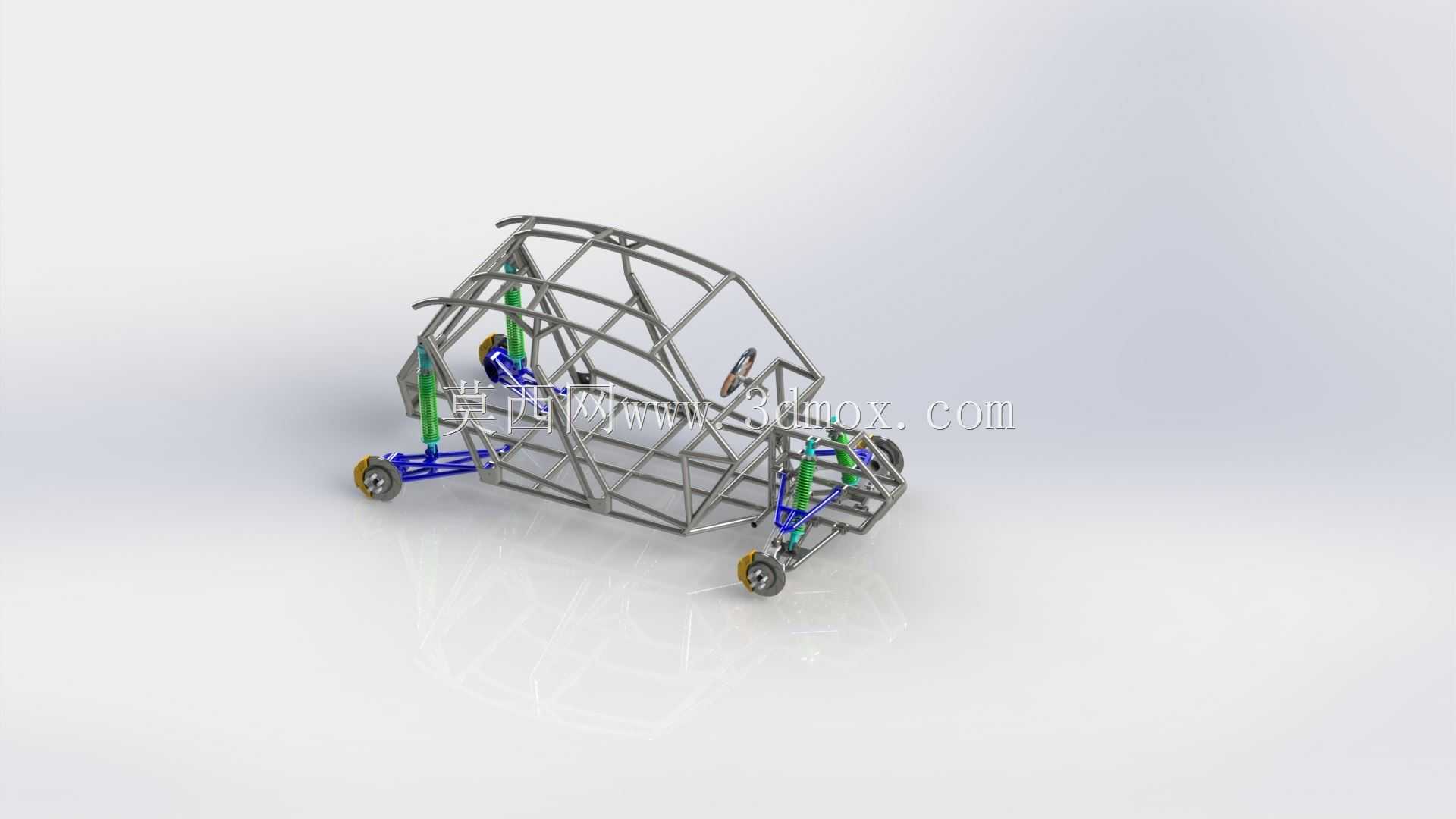

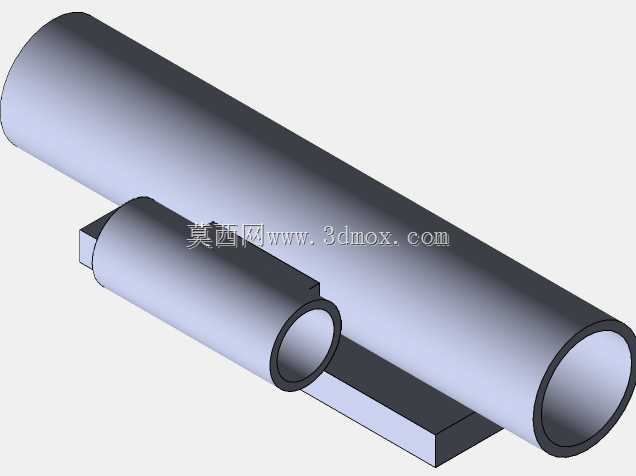

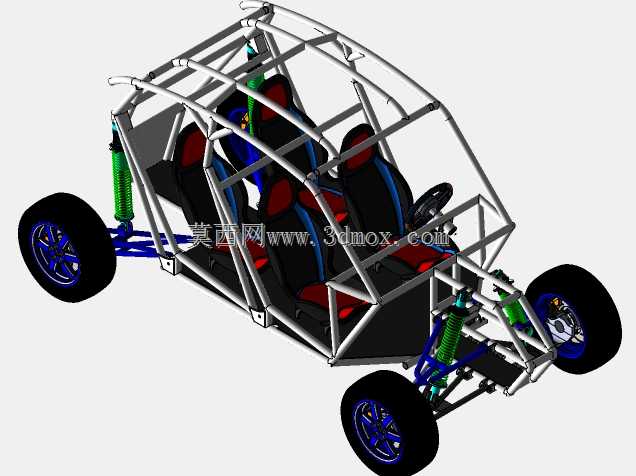

　　这款非道路休闲童车采用全空间管式桁架承载结构，没有额外设计独立的冲压承载式车身，所有受力载荷均通过不同管径的合金钢管拼接节点传递，管材选型根据不同位置的受力工况做了差异化区分：乘员舱周边的主环、侧边防撞杆采用大直径厚壁管材，承受碰撞冲击与翻滚载荷；悬架安装支座附近的管材做了局部加厚与三角加强筋焊接，避免越野工况下的应力集中导致焊缝开裂；前部转向机构安装位的管材采用小直径高精度冷拔管，保证转向系统的安装定位精度，减少行驶过程中的方向旷量。

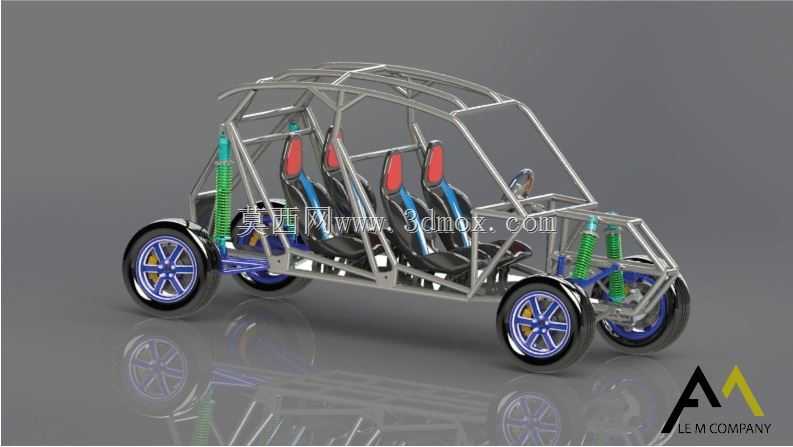

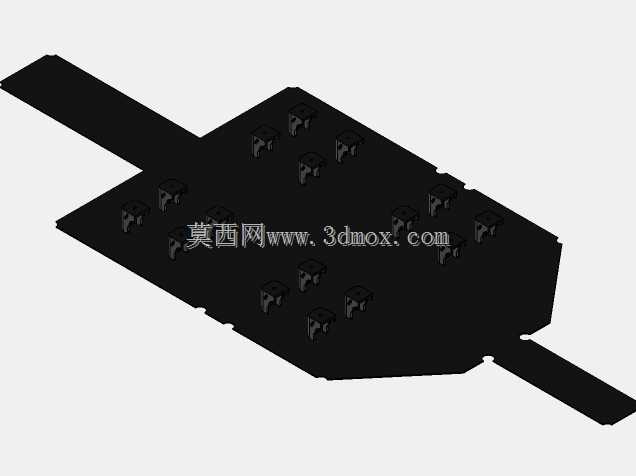

　　从使用场景来看，这款车型定位为封闭场地内的休闲游乐载人设备，可用于景区观光、营地休闲、青少年越野体验等场景，四座位的布局可以同时承载一名成年驾驶人员与三名未成年乘员，或者四名低龄儿童在成人监护下使用，相比传统双座越野童车，载客效率提升一倍，适合家庭式休闲出行的使用需求。座椅采用独立式桶型结构，每个座椅都预留了四点式安全带的安装孔位，安装点直接与主车架管材焊接连接，碰撞时的冲击力可以直接通过安全带传递到车架主体，不会出现座椅脱落的风险，座椅靠背的倾斜角度做了固定设置，兼顾乘坐舒适性与翻滚时的颈部防护需求，座垫下方预留了足够的电池或者小型燃油动力单元的安装空间，不会占用乘员的腿部放置区域。

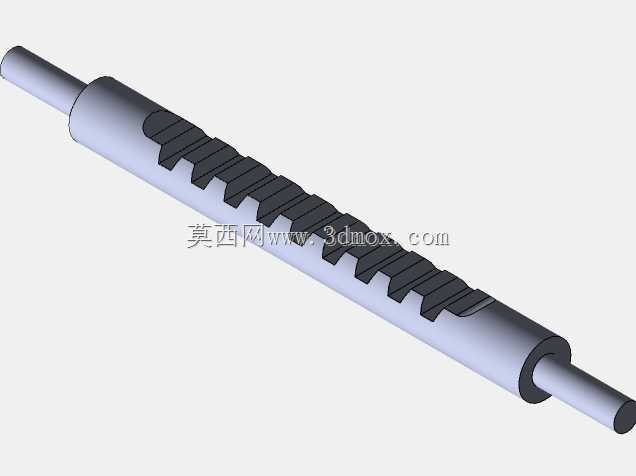

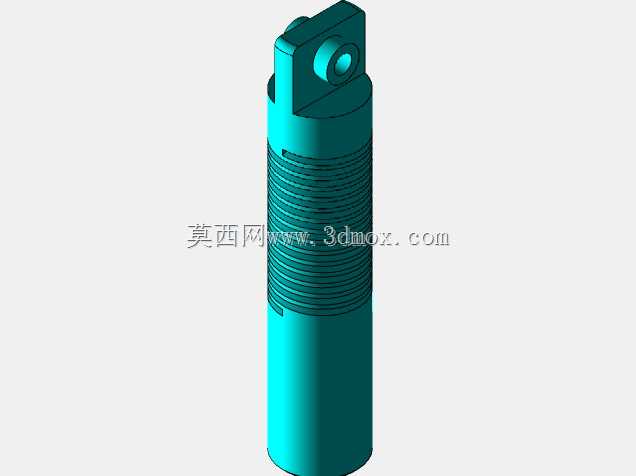

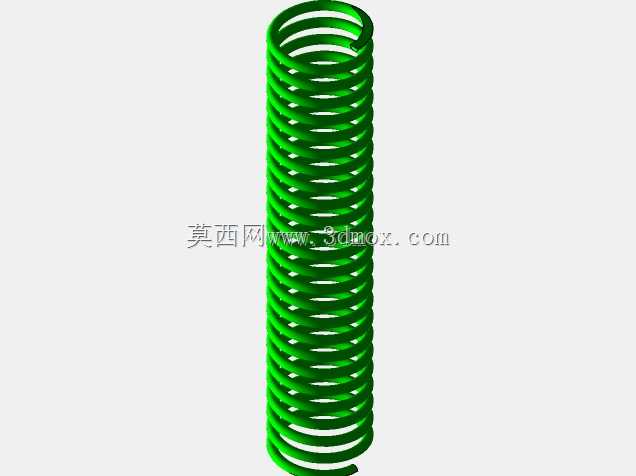

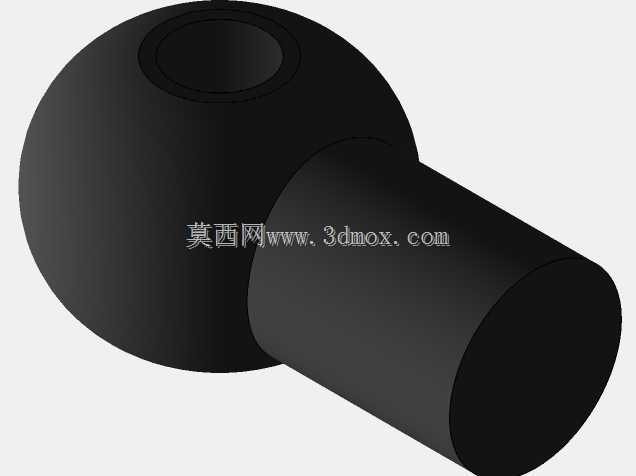

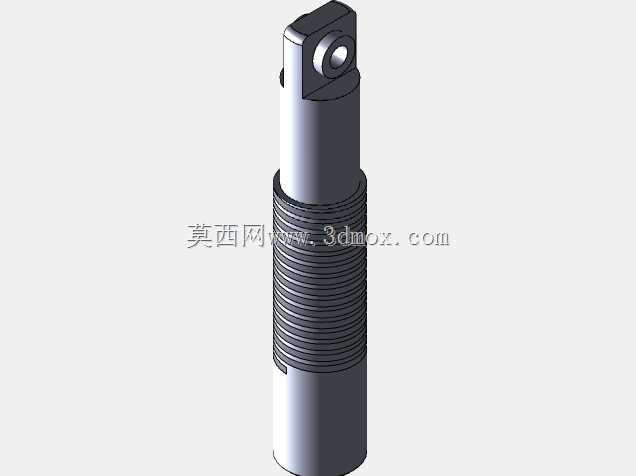

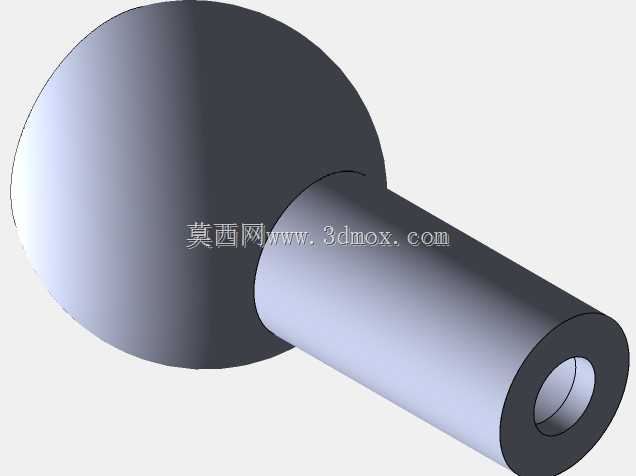

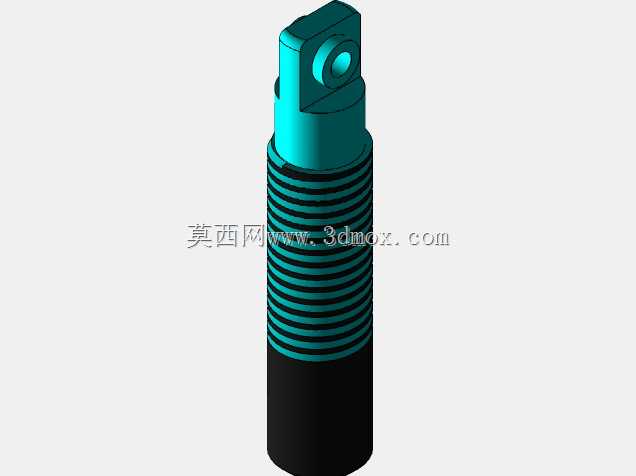

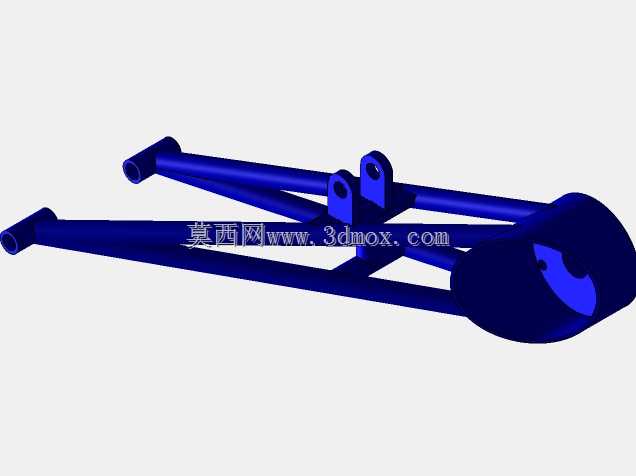

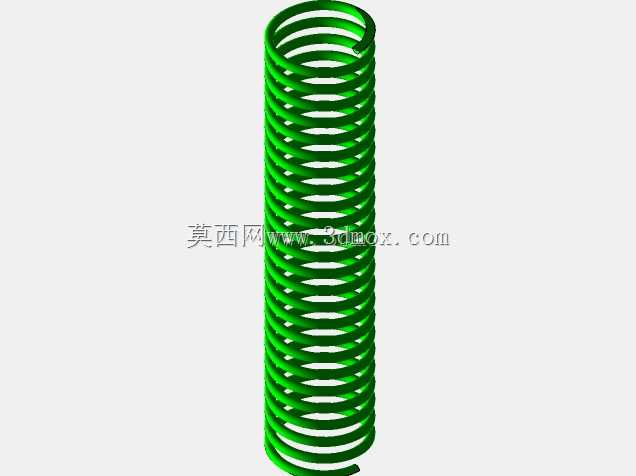

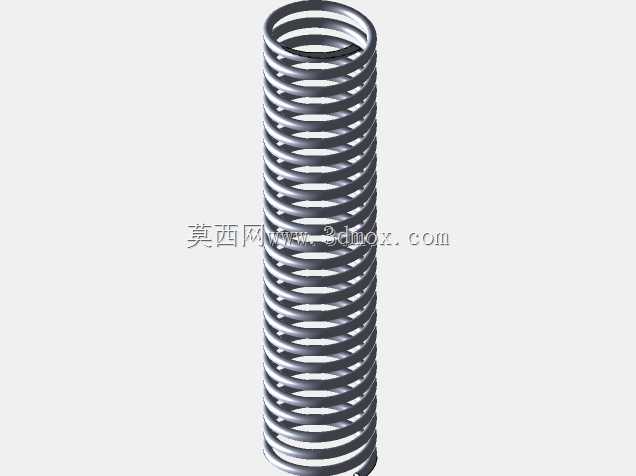

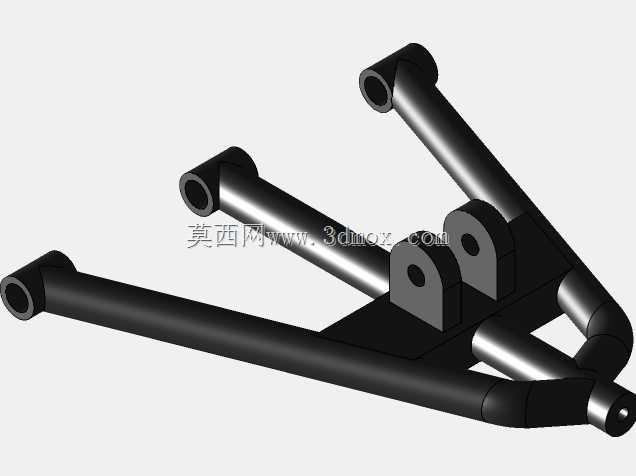

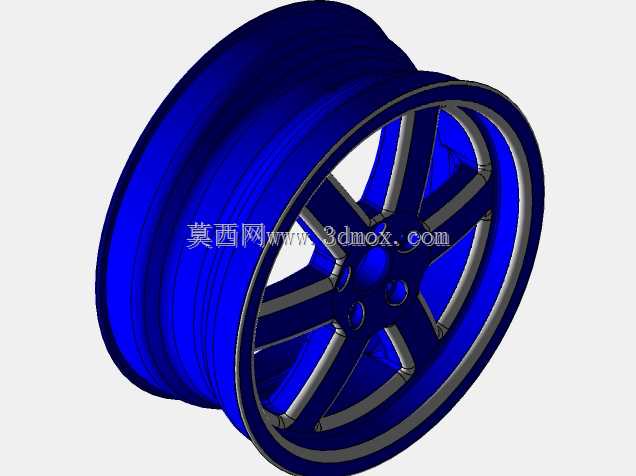

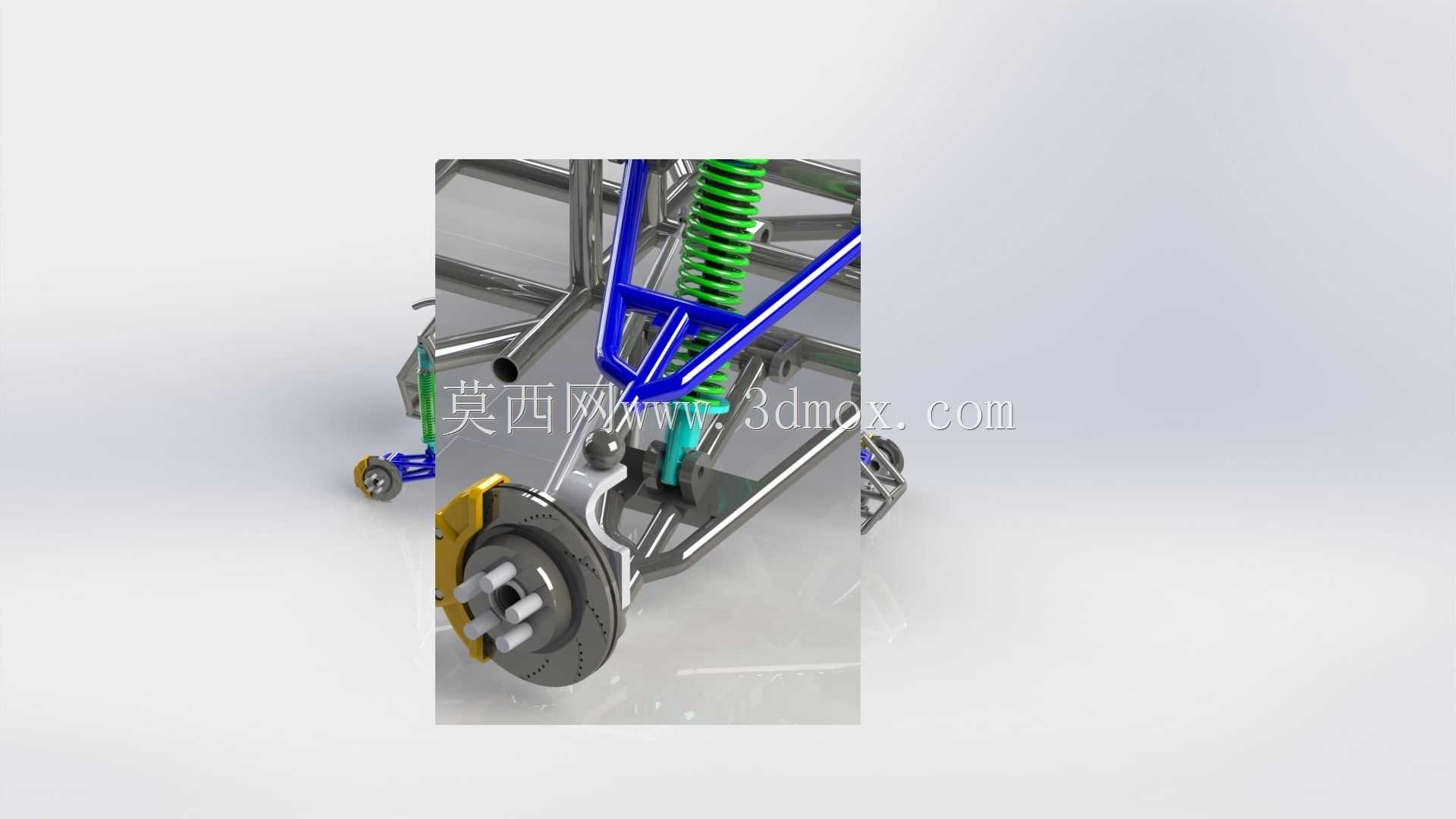

　　行走系统方面，前后均采用双叉臂式独立悬架结构，螺旋弹簧与筒式减震器做了倾斜布置，一方面可以降低减震器安装点的高度，优化整车重心位置，另一方面倾斜布置的减震器可以获得更渐进的弹簧压缩行程，在经过小幅颠簸路面时减震响应更柔和，经过大幅落差路面时减震器行程足够，不会出现打底的情况。转向系统采用齿轮齿条式结构，转向拉杆的球头安装位置做了优化，转向过程中车轮的前束变化量控制在合理区间，减少轮胎的异常磨损，转向柱预留了角度调节的安装空间，可以根据不同驾驶者的身高调整方向盘位置。车轮采用小直径宽胎设计，轮辋为铝合金材质，轮胎的扁平比较大，低气压状态下可以获得更好的抓地力，适配非铺装路面的碎石、草地、沙土等复杂路况。

　　车架的整体尺寸控制兼顾了通过性与灵活性，轴距设置在1800mm左右，轮距设置在1200mm左右，最小离地间隙大于200mm，可以轻松通过200mm高度的垂直障碍物，接近角与离去角均大于40度，在场地内行驶时不容易出现托底、前后杠磕碰的情况。车架顶部的防滚架采用整体弯管成型，没有采用拼接焊接结构，翻滚时顶部的承载能力更强，防滚架的高度高于乘员头部150mm以上，即使发生翻滚，也能为乘员留出足够的生存空间，不会出现头部直接撞击地面的情况。车架的侧边防撞杆采用双层管材设计，侧面碰撞时外层管材先吸能变形，内层管材保持结构完整性，减少对乘员舱的侵入量。

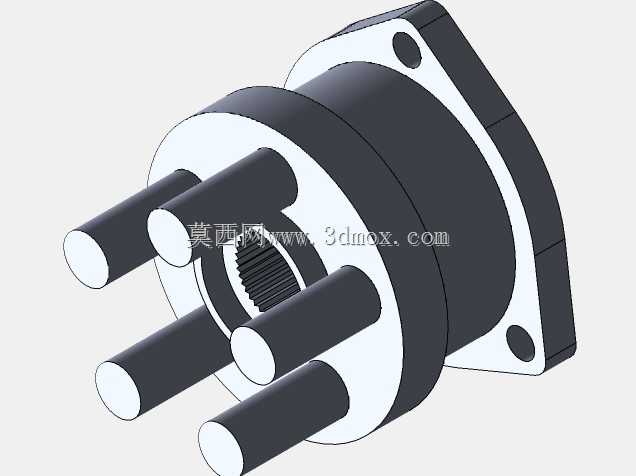

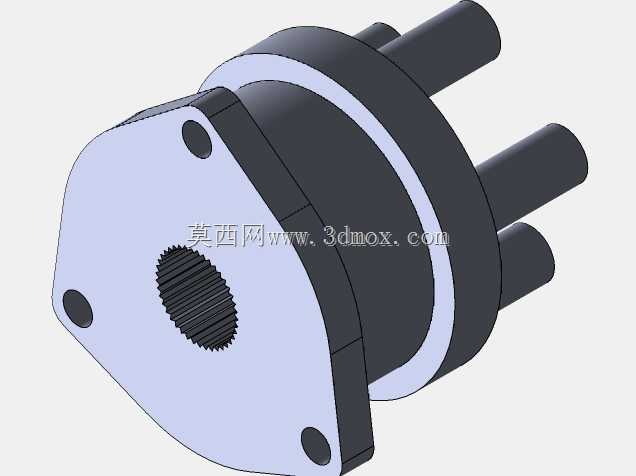

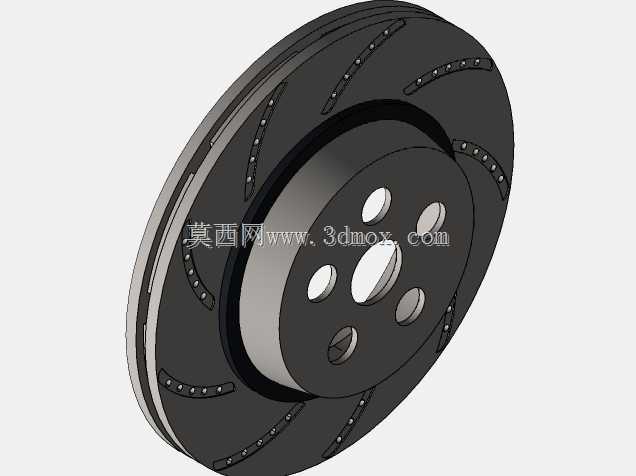

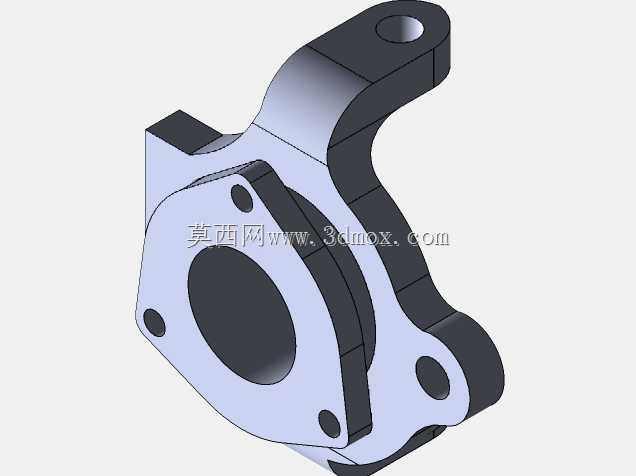

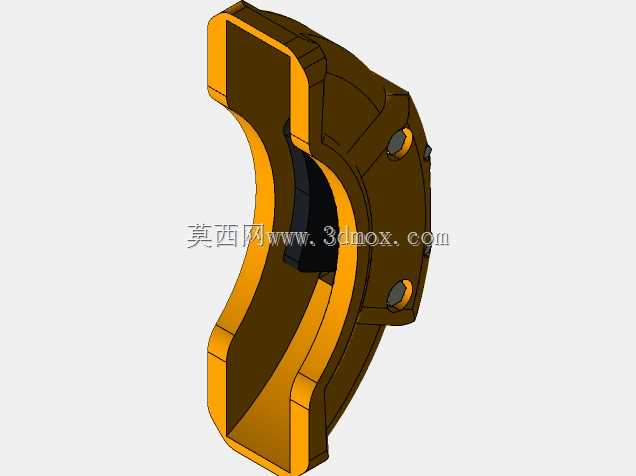

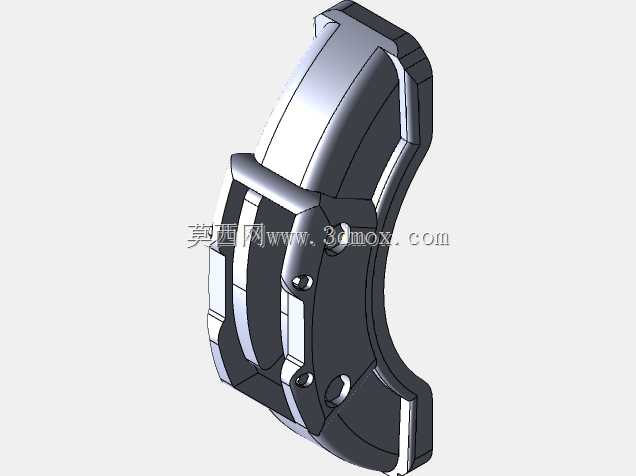

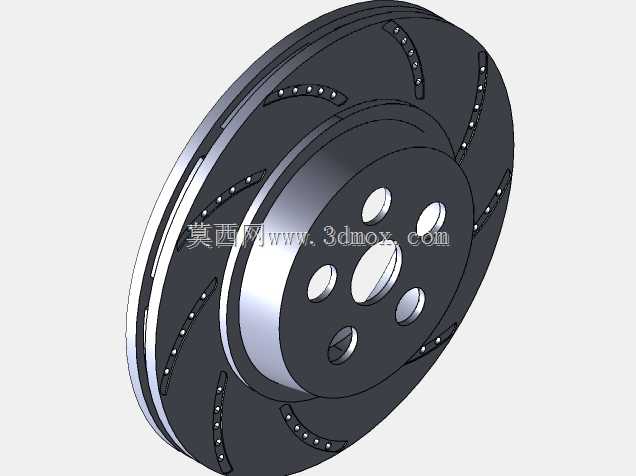

　　设计过程中，所有管材的相交节点都做了相贯线切口处理，焊接时管材之间的贴合间隙控制在1mm以内，保证焊缝的连接强度，所有外露的焊缝都做了打磨处理，避免尖锐边角划伤乘员。车架的前部预留了前防撞梁的安装位，可以加装塑料或者金属材质的前保险杠，同时预留了车灯、转向灯的安装孔位，满足场地内行驶的标识需求。车架后部预留了拖车钩的安装点，可以牵引小型拖斗，装载露营物资或者游乐设备。制动系统采用四轮碟刹结构，刹车卡钳的安装支座直接焊接在转向节与后轴羊角上，制动管路沿着车架管材内侧布置，用管卡固定，避免行驶过程中被碎石击打损坏，制动踏板的位置做了人机工程优化，踏板的高度与行程适配成年人与大龄儿童的操作习惯，同时预留了刹车锁止机构，停车时可以锁定车轮，避免车辆在坡地出现溜车情况。
