轻型货运皮卡货箱防护栏架结构设计

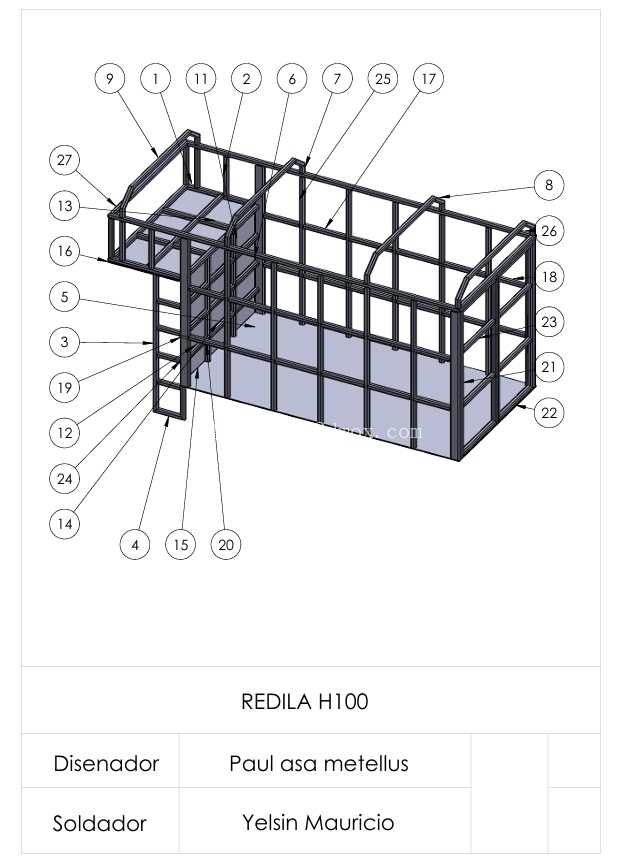

　　这套栏架结构主要适配轻型货运皮卡的后货箱区域，日常在城乡零散货运、农资转运、工程小件物料配送场景中使用频率极高，很多个体货运从业者、工程现场运维人员都会给货箱加装这类结构，解决原厂货箱栏板高度不足、零散货物容易侧翻掉落、尖锐物料剐蹭驾驶室后窗的实际问题。从结构设计逻辑来看，整个栏架采用分区域模块化的框架布局，靠近驾驶室的前段设置了加高的防护格挡区，这部分的竖杆排布密度比货箱侧段更高，主要是为了在紧急制动时阻挡向前滑移的货物，避免货物撞击驾驶室后围造成结构损伤，同时前段预留的横向挂载位可以固定绑带挂钩、小型工具挂架，适配日常运维时的工具收纳需求。

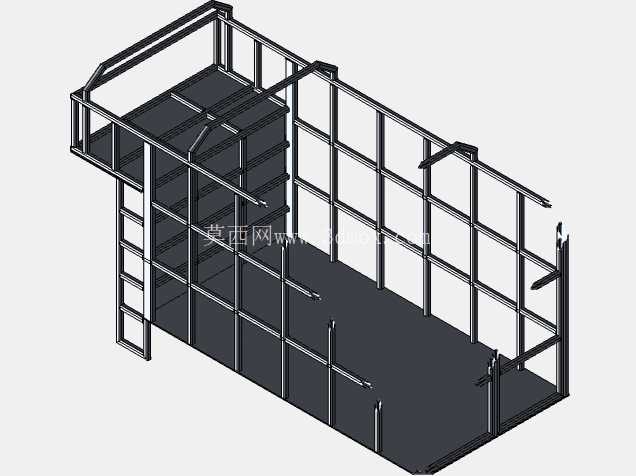

　　货箱两侧的栏架采用等间距竖杆加横向通梁的结构，横向梁一共设置了三层，最下层的横梁贴合货箱原厂栏板的上沿安装，不需要对货箱本体做大规模打孔切割，通过U型卡扣就能和原厂栏板的边框锁紧固定，安装边界完全匹配主流单排、排半轻型皮卡的货箱内宽尺寸，不会超出货箱的外廓宽度，满足道路行驶的外廓尺寸要求，不会出现加装后超宽被查的问题。栏架的尾段和侧段采用可拆分的连接结构，日常需要装卸大件超长物料时，可以快速拆除尾段的栏架插销，把尾栏放平或者直接拆下，不会影响超长管材、板材的装卸作业，连接位采用带防脱卡扣的插销结构，不需要额外携带专用工具，徒手就能完成拆装操作，适配货运场景下快速调整货箱状态的需求。

　　从受力设计角度，所有竖杆和横梁的连接节点都采用满焊焊接处理，焊接位置做了圆角过渡，避免应力集中导致长期颠簸后焊缝开裂，整个栏架的主受力杆件采用矩形空心型钢，在保证整体抗扭、抗侧向冲击强度的前提下，尽可能降低结构自重，不会给车辆后轴增加过多的额外负载，避免影响车辆的制动性能和爬坡能力。栏架的上沿所有杆件端头都做了封头处理，没有尖锐的外露切口，避免装卸货物时剐蹭货物包装或者划伤作业人员，同时上沿每隔40厘米设置了一个内嵌式绑带挂环，挂环和横梁采用铆接固定，能承受不低于500牛的侧向拉力，固定货物时绑带不需要直接绕在货箱栏板上，减少绑带对原厂栏板漆面的磨损。针对不同的载货需求，侧段栏架的中间横梁预留了可选装的分层托架安装位，日常运输零散小件货物时，可以加装分层托架把货箱分成上下两层，提升货箱的空间利用率，运输大件货物时可以快速拆除分层托架，不会占用货箱的内部垂直空间。整个栏架的安装定位点完全匹配皮卡货箱的原厂预留安装孔位，不需要在货箱底板上额外钻孔，避免钻孔位置出现防锈层破坏导致的底板锈蚀问题，安装时只需要把栏架整体吊装到货箱内，对准预留孔位拧紧紧固螺栓即可，单人配合简单的吊装工具就能在半小时内完成全部安装作业，不需要专业的改装厂设备支持。

　　在实际使用场景中，这类栏架除了基础的货物防护作用，还能作为货箱上装的基础承载框架，用户可以根据自身需求在栏架顶部加装行李框、防水篷布支架，或者在侧面加装外挂式储物箱、备胎支架，拓展货箱的附加功能，框架的整体静态承载能力可以满足顶部不超过150公斤的均匀负载，适配长途货运时额外携带篷布、绳索、备用工具的需求。设计时也充分考虑了不同使用环境的耐候性，所有杆件焊接完成后都做了整体抛丸除锈处理，表面喷涂户外级聚酯粉末涂层，在沿海高盐雾、北方冬季融雪剂腐蚀的环境下，也能保证3年以上不会出现大面积锈蚀掉漆的问题，减少后期的维护成本。栏架的前段防护区还预留了高位刹车灯、示廓灯的安装走线位，用户加装附属灯光设备时不需要额外在框架上打孔走线，内部预留的穿线空间可以把所有线路隐藏在杆件内部，避免线路外露被货物剐蹭破损，提升用电安全性。
