工业洗箱用平皮带输送设备结构设计

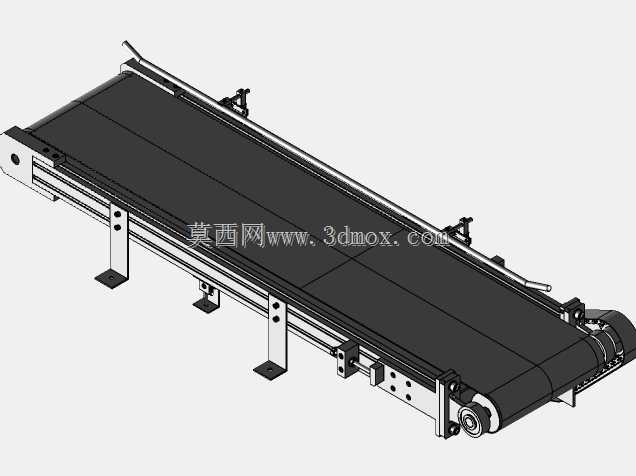

　　这款平皮带输送设备主要适配周转箱清洗工序的上下游衔接需求，在食品加工、生鲜配送、日化包装等行业的洗箱工段应用十分广泛，能够完成待清洗周转箱从拆垛工位到洗箱机入口、清洗完成后洁净周转箱从洗箱机出口到沥干/码垛工位的平稳转运，替代传统人工搬运的作业模式，避免周转箱转运过程中出现的磕碰、二次污染问题，同时匹配整线的生产节拍，保障洗箱工序的连续化运行。设备整体采用水平布置的平直输送结构，机架主体采用标准工业铝型材搭配碳钢喷塑支腿搭建，支腿底部配置方形可调脚杯，可根据现场地面平整度、上下游设备的对接高度调整整机安装高度，调整范围覆盖±30mm，能够适配多数常规洗箱设备的进出口高度差，无需额外制作过渡衔接支架。输送面选用黑色哑光PVC平皮带，皮带表面做防滑哑光处理，与塑料周转箱底面的摩擦系数稳定在0.35-0.4之间，输送过程中不会出现箱体打滑偏移的问题，同时皮带材质耐弱酸弱碱腐蚀，能够耐受洗箱工序带出的少量清洗液喷淋，不会出现短期内皮层脱胶、开裂的问题。驱动端布置在设备的出料侧，采用端装式驱动辊搭配内置轴承座的结构，驱动辊表面做菱形滚花处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑丢转的问题；从动端布置在进料侧，配置张紧调节机构，通过两侧的调节螺栓可调整从动辊的前后位置，实现皮带张紧度的微调，同时可纠正皮带运行过程中出现的跑偏问题，张紧行程预留50mm，能够覆盖皮带长期运行后的拉伸变形量，延长皮带的更换周期。设备两侧沿输送方向布置有导向挡边，

　　挡边采用硬质PVC型材制作，通过T型螺栓固定在机架两侧的铝型材槽内，挡边与输送面的间隙控制在5mm以内，既不会摩擦皮带表面造成额外磨损，又能够对输送过程中的周转箱起到侧向限位作用，避免箱体在输送过程中从侧面滑落，挡边的安装位置可根据周转箱的实际宽度进行左右调整，适配不同尺寸规格的周转箱输送需求。设备中段的机架上配置有可调节的侧压固定座，可根据现场需求安装光电传感器、扫码枪、阻挡气缸等附属配件，无需在机架上额外钻孔加工，方便后续整线的自动化升级改造。支腿与机架横梁之间采用角件螺栓连接，整体结构拆装方便，运输过程中可拆分为机架段、支腿段、辊筒组件几个独立模块，到现场后仅需内六角扳手即可完成组装，无需焊接作业，降低现场安装的施工难度。

　　从安装边界来看，设备的整体宽度控制在650mm以内，适配多数车间内的通道宽度要求，输送长度可根据现场工位间距进行模块化拼接，单段标准长度为2000mm，多段拼接时可通过配套的连接角件实现无缝对接，输送面的高度范围可在700mm-900mm之间调整，符合人工操作工位的 ergonomic 高度要求，也能够匹配多数自动化洗箱设备的进出口高度。在实际运行过程中，设备的输送速度可通过配套的调速电机在0-20m/min范围内调整，可根据洗箱机的处理节拍灵活调整输送速度，当洗箱机处理速度较快时可调高输送速度保障供料，当后端码垛工位出现短暂拥堵时可调低速度甚至短暂停机，不会造成物料堆积。皮带下方沿输送方向间隔布置有碳钢托板，托板表面做镀锌处理，

　　托板与皮带内侧的接触间隙控制在2mm以内，当输送满载的周转箱时，托板能够为皮带提供稳定的支撑，避免皮带中部下垂造成的输送面凹陷、箱体倾斜问题，保障周转箱在输送过程中保持平稳姿态，不会出现箱内残留清洗液洒漏的问题。设备的所有转动部位均配置有密封式深沟球轴承，轴承自带防尘密封圈，能够阻挡清洗过程中产生的水汽、粉尘进入轴承内部，延长轴承的润滑周期，日常维护仅需每3个月对轴承加注一次润滑脂，每6个月检查一次皮带的张紧度与磨损情况即可，维护成本较低。在设计过程中，充分考虑了洗箱工段的潮湿作业环境，所有碳钢材质的零部件均做了喷塑防腐处理，铝型材与紧固件均采用304不锈钢或镀锌材质，避免长期在潮湿环境下出现锈蚀问题，延长设备的整体使用寿命。同时设备的整体结构无尖锐突出部位，所有边角均做了倒圆角处理，避免操作人员在上下料过程中出现磕碰划伤的问题，符合车间安全生产的相关要求。
