小型可调直流充电电源外壳结构设计

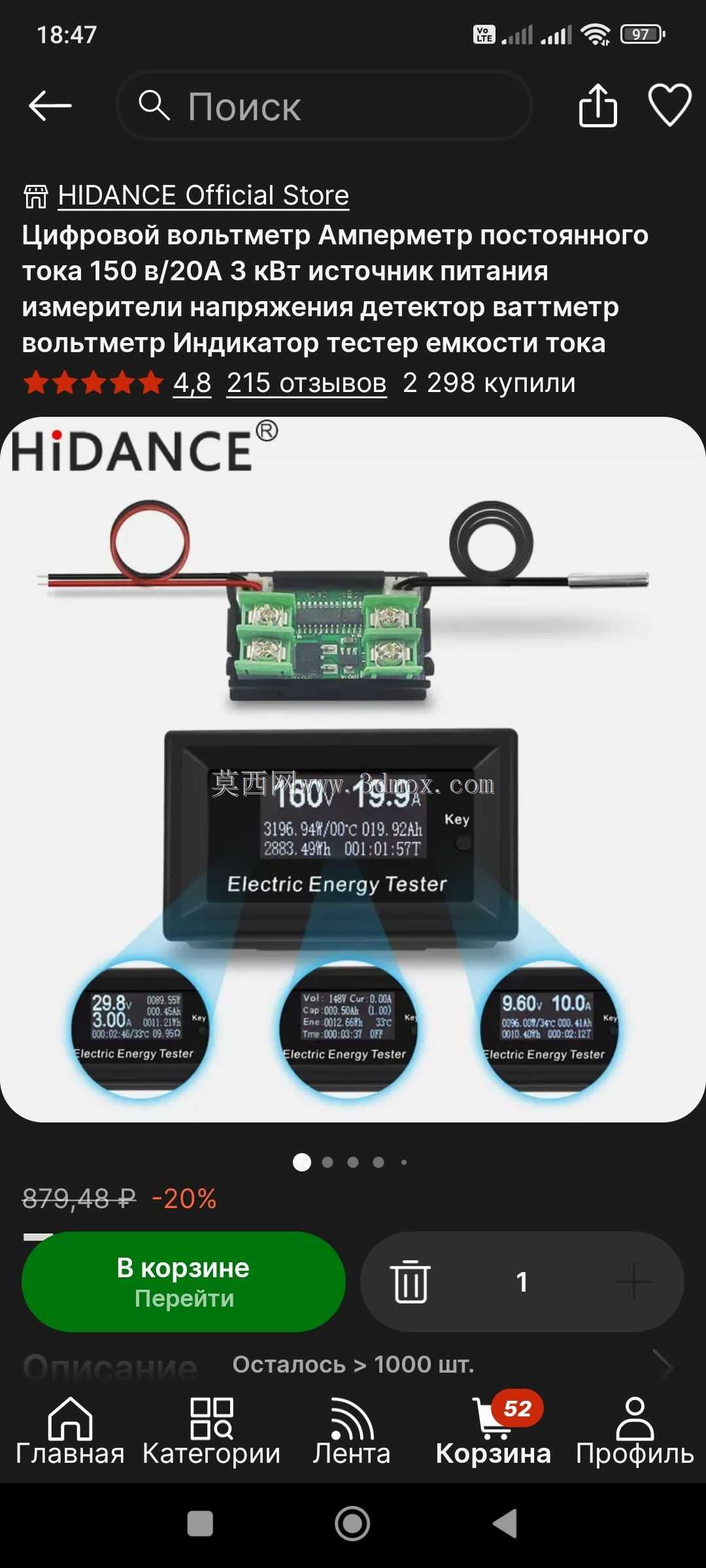

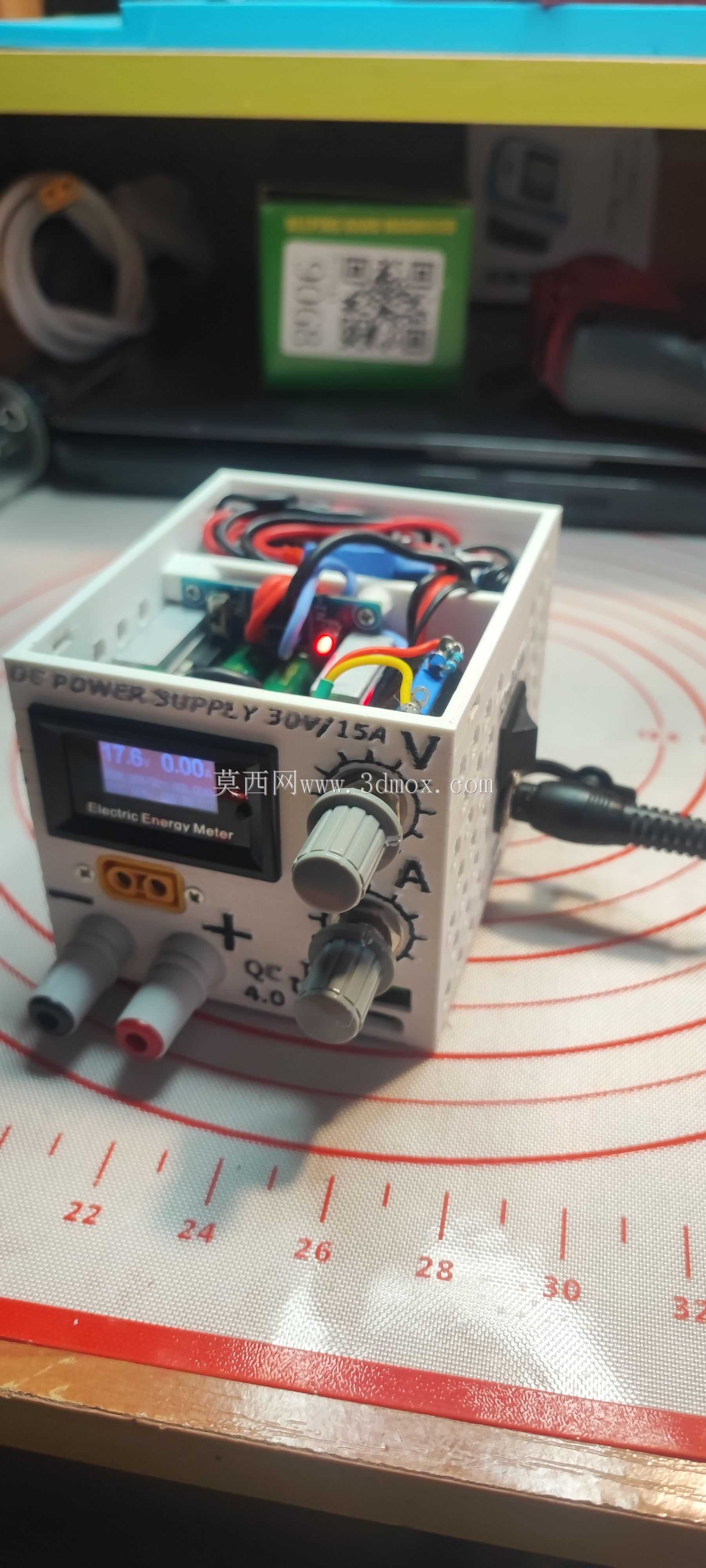

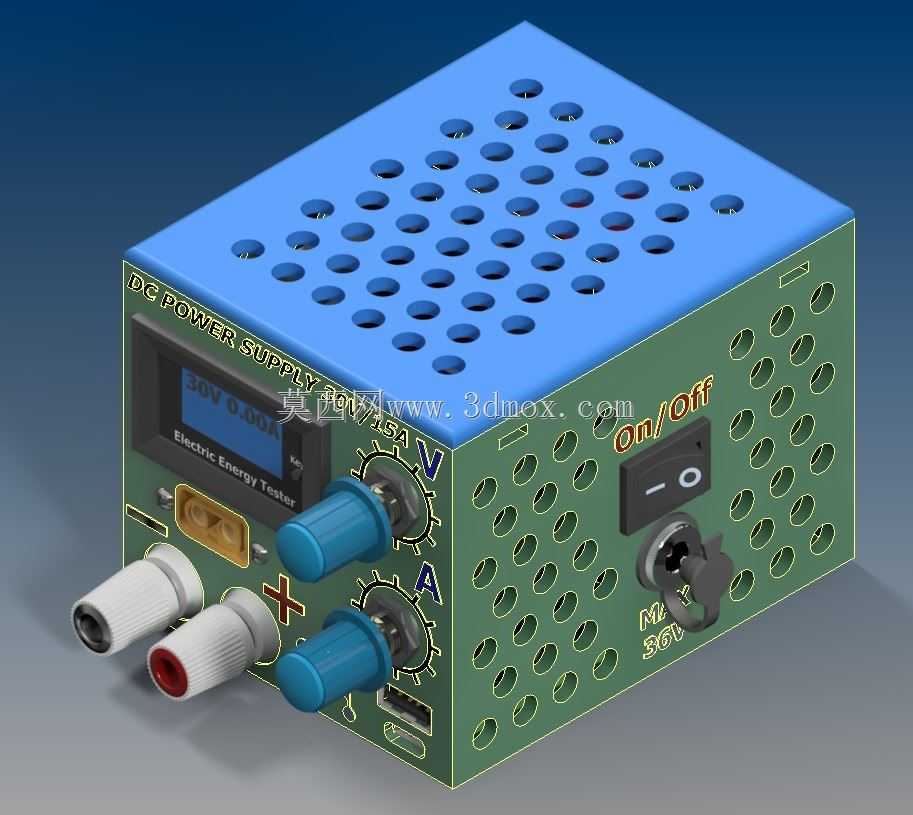

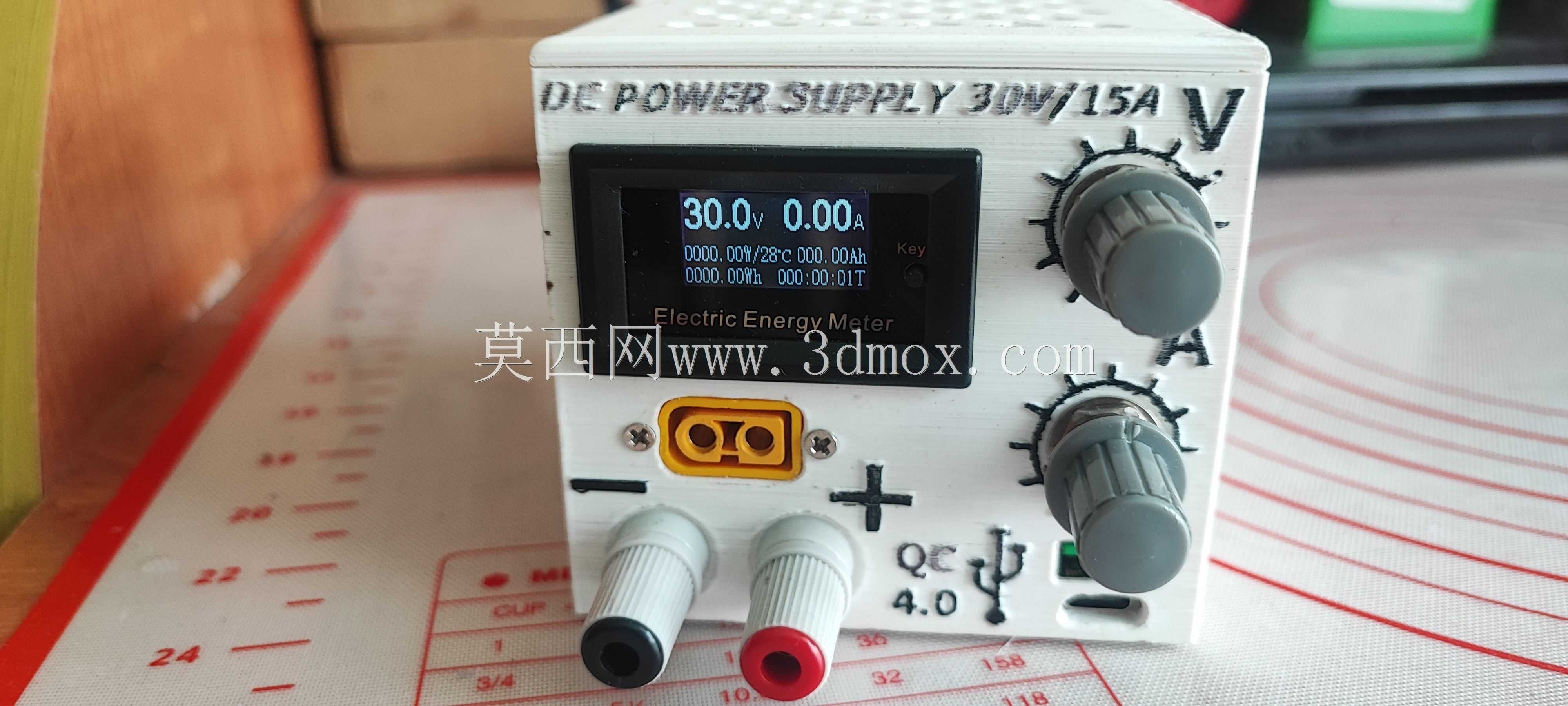

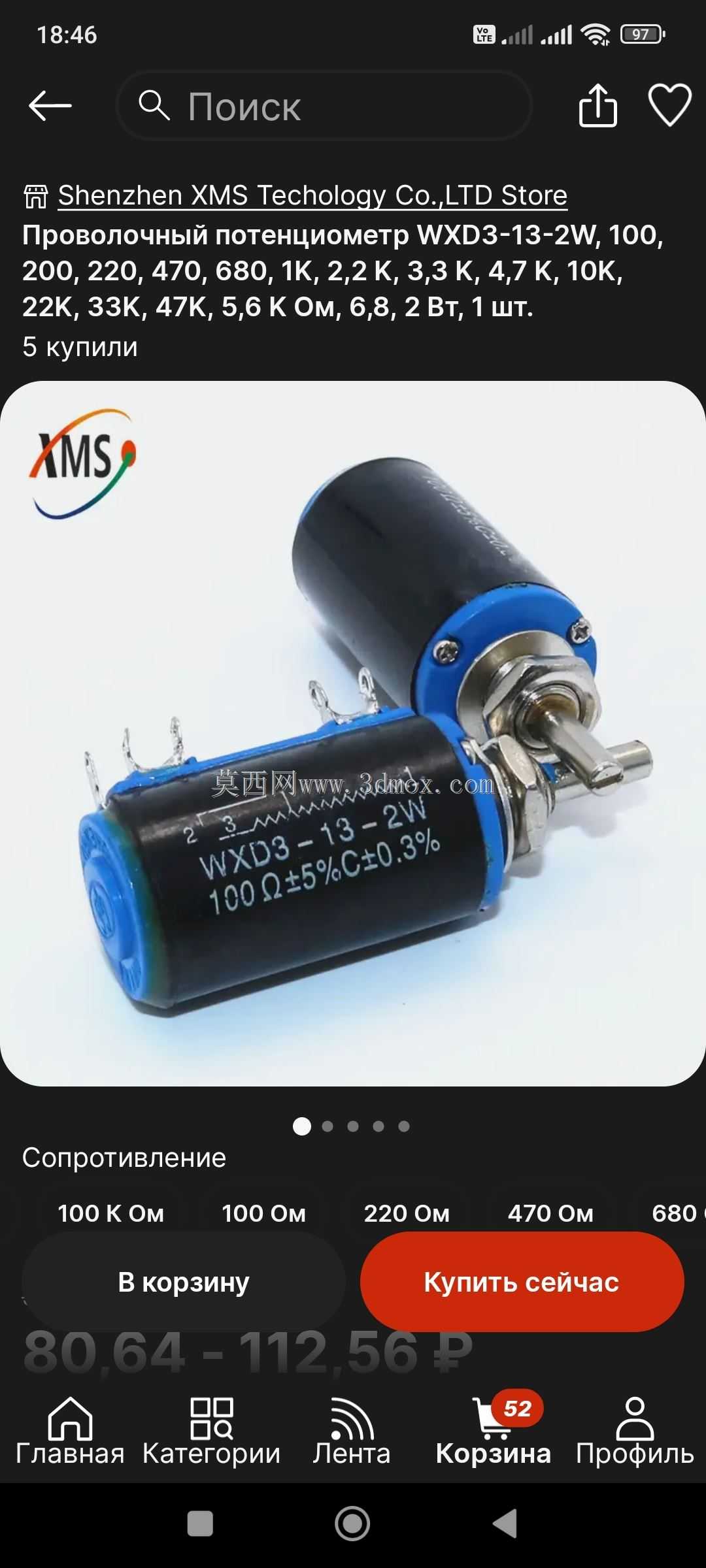

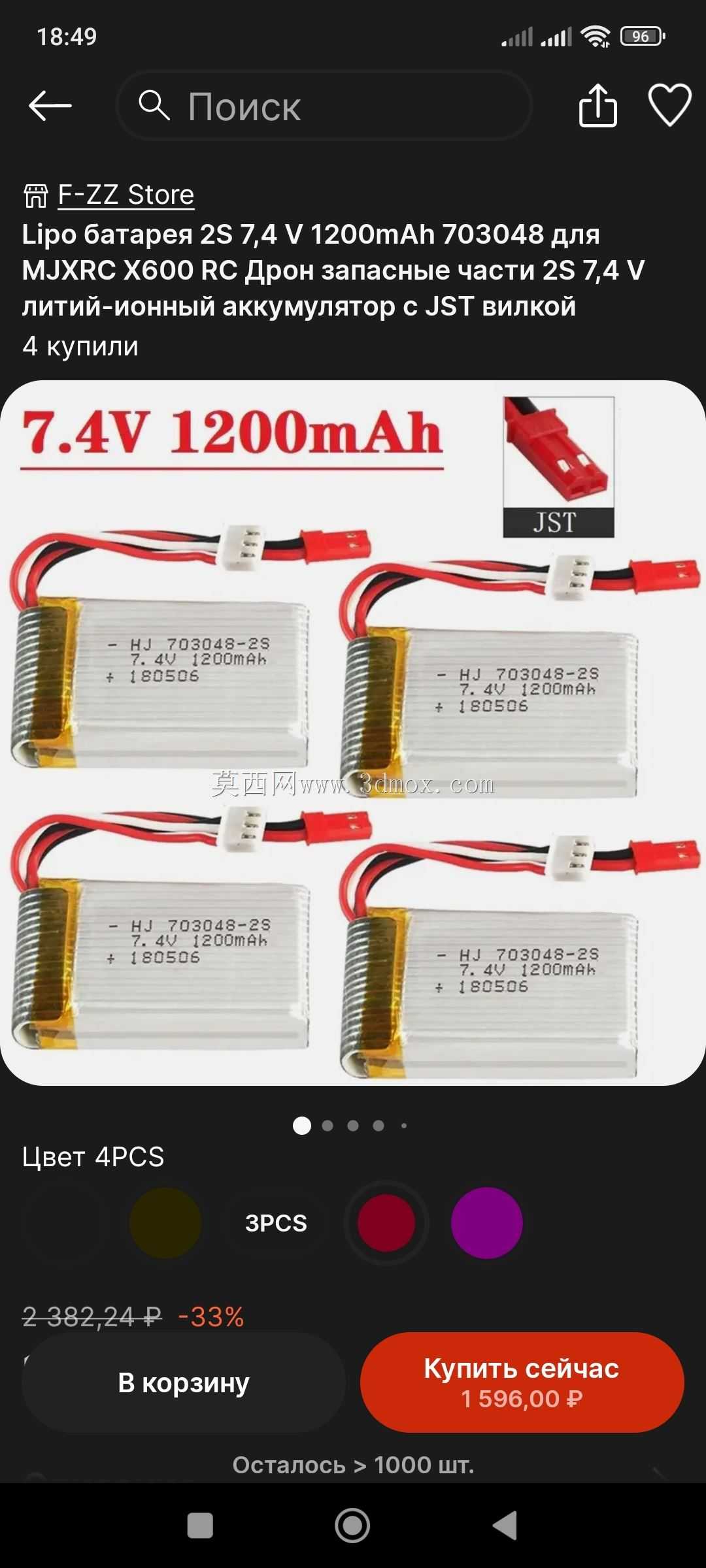

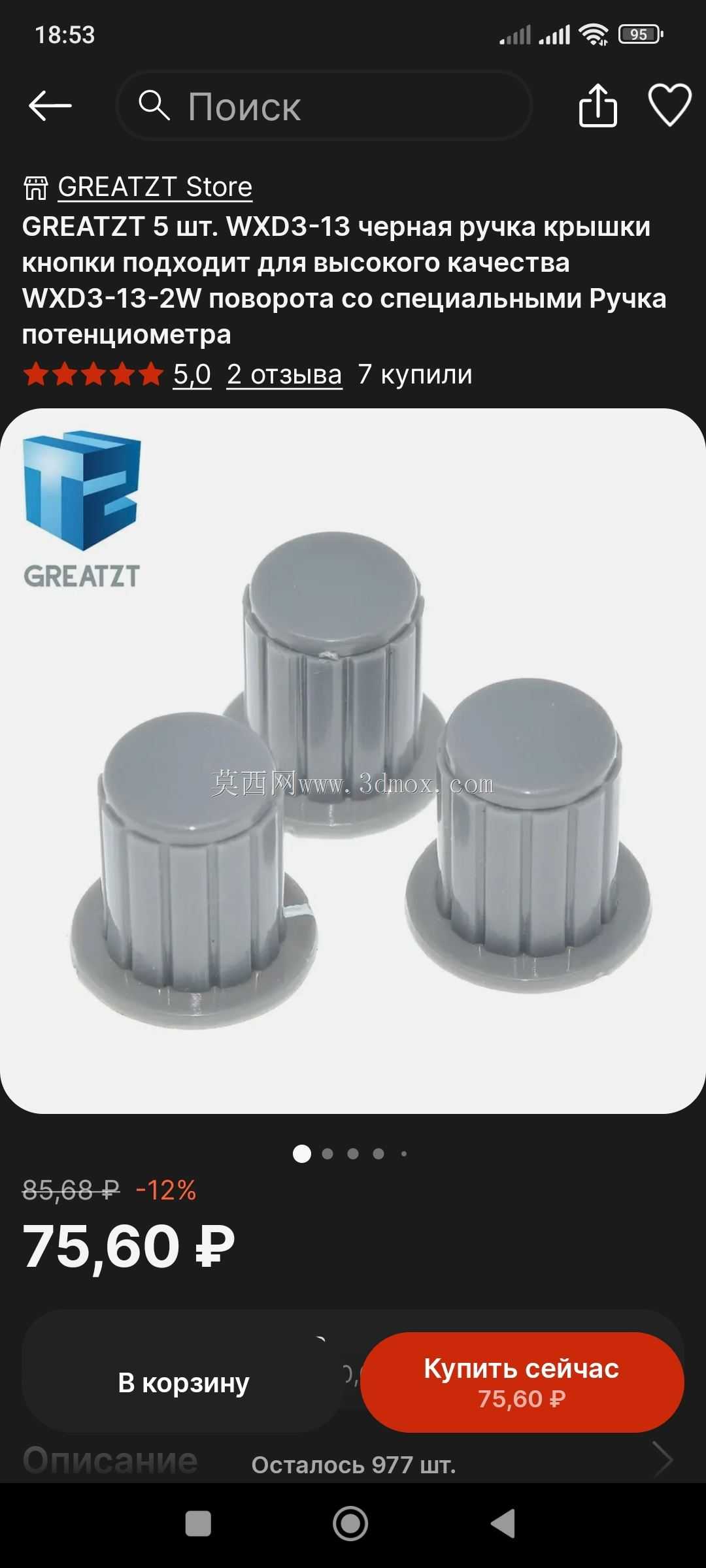

　　这款小型可调直流电源的结构设计，核心面向桌面级电子调试、小型锂电池充电、嵌入式开发板供电这类日常电子研发场景，区别于工业级大功率电源的笨重形态，整体采用立方体紧凑布局，单手握持即可完成移位，占用桌面空间极小，适合拥挤的个人工作台、学生实验台这类空间受限的使用场景。从功能布局来看，正面面板做了明确的功能分区，上方区域嵌入数显电压电流表，可实时显示输出电压与电流数值，显示精度满足常规电子调试需求，无需额外外接测量仪表即可掌握输出状态。数显下方设置两个调节旋钮，分别对应电压调节与电流调节功能，旋钮周边做了刻度标识区域，方便用户快速定位常用输出参数，旋钮选用带防滑纹理的结构件，戴防静电手套操作时也能精准微调参数。

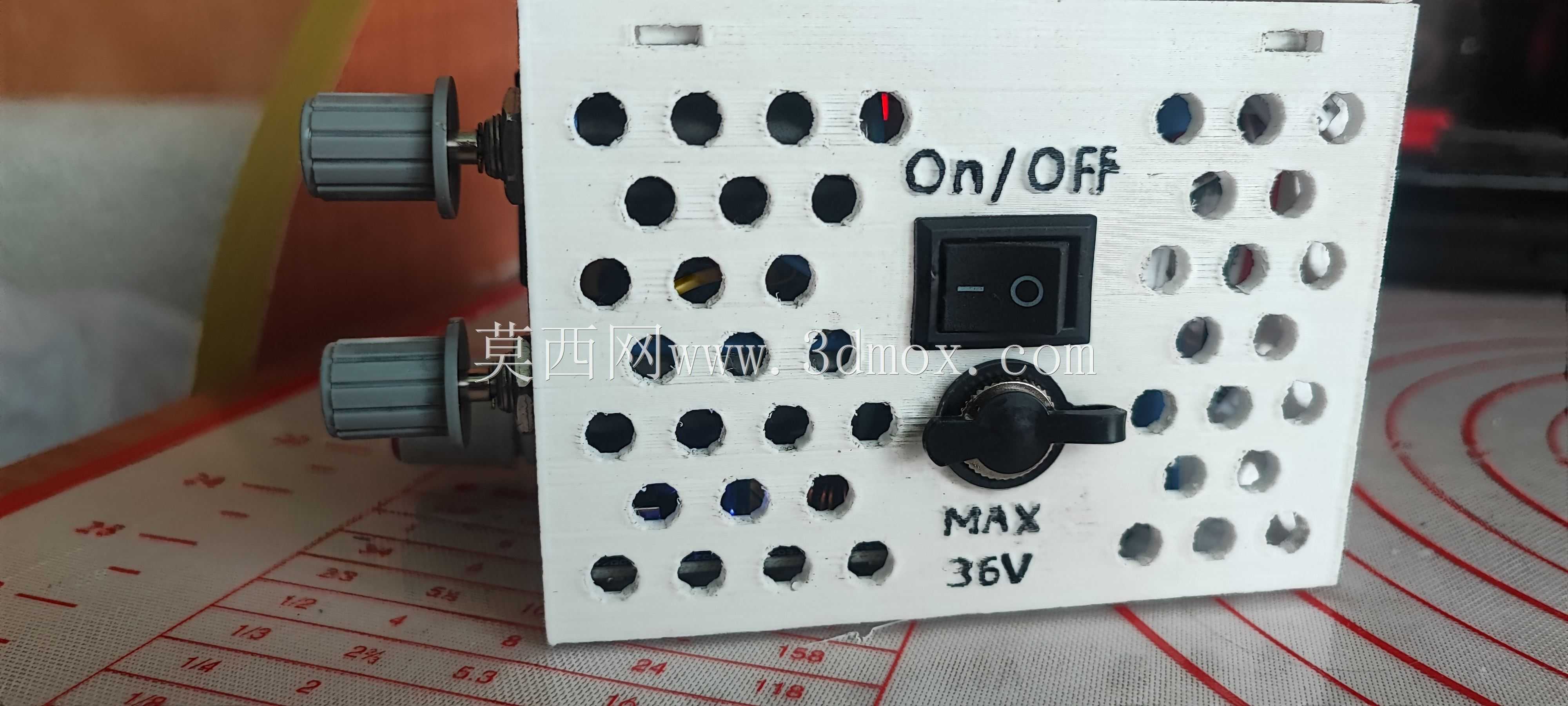

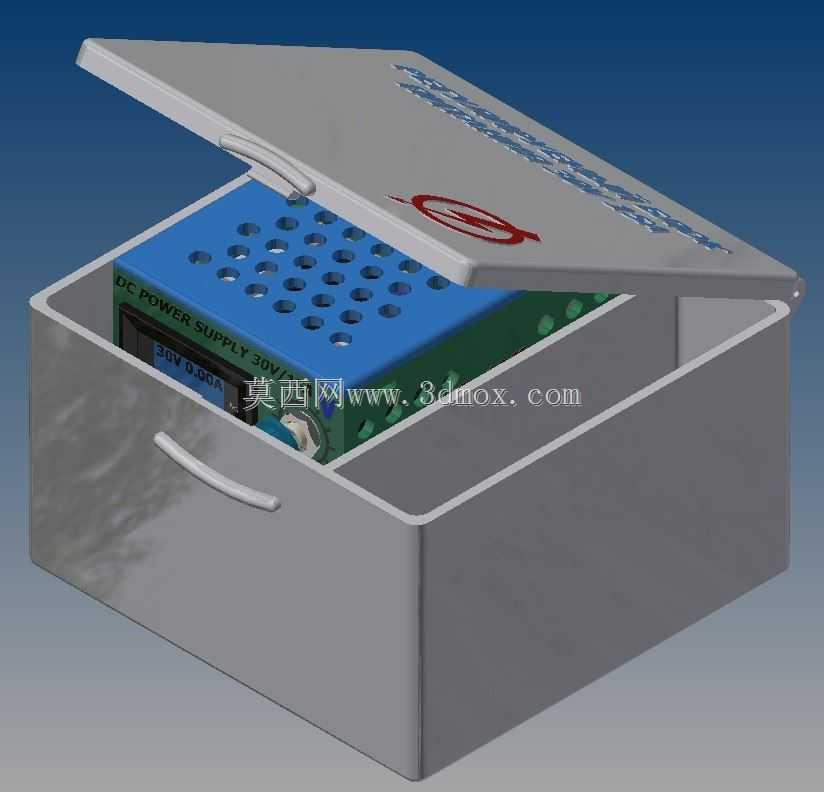

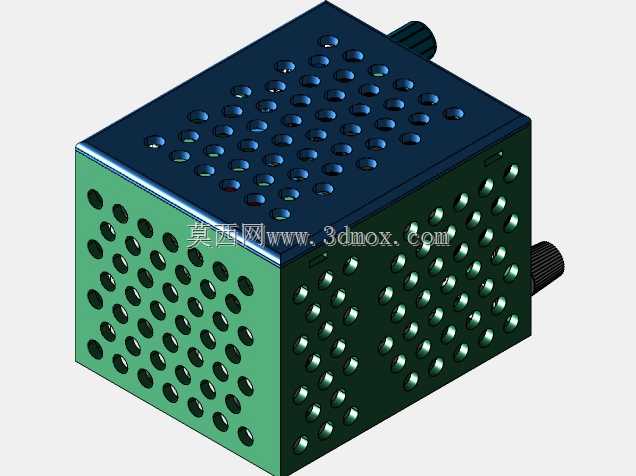

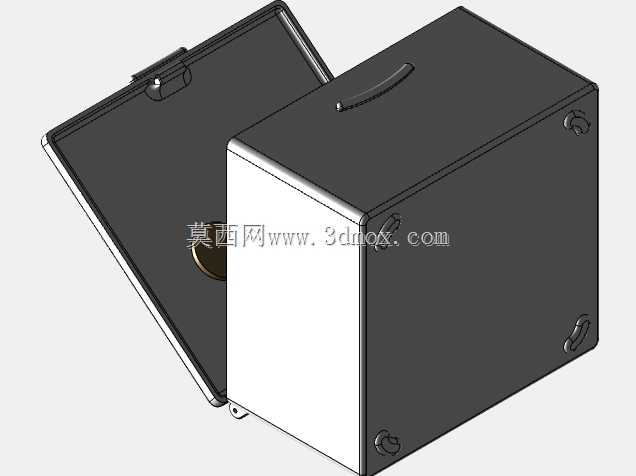

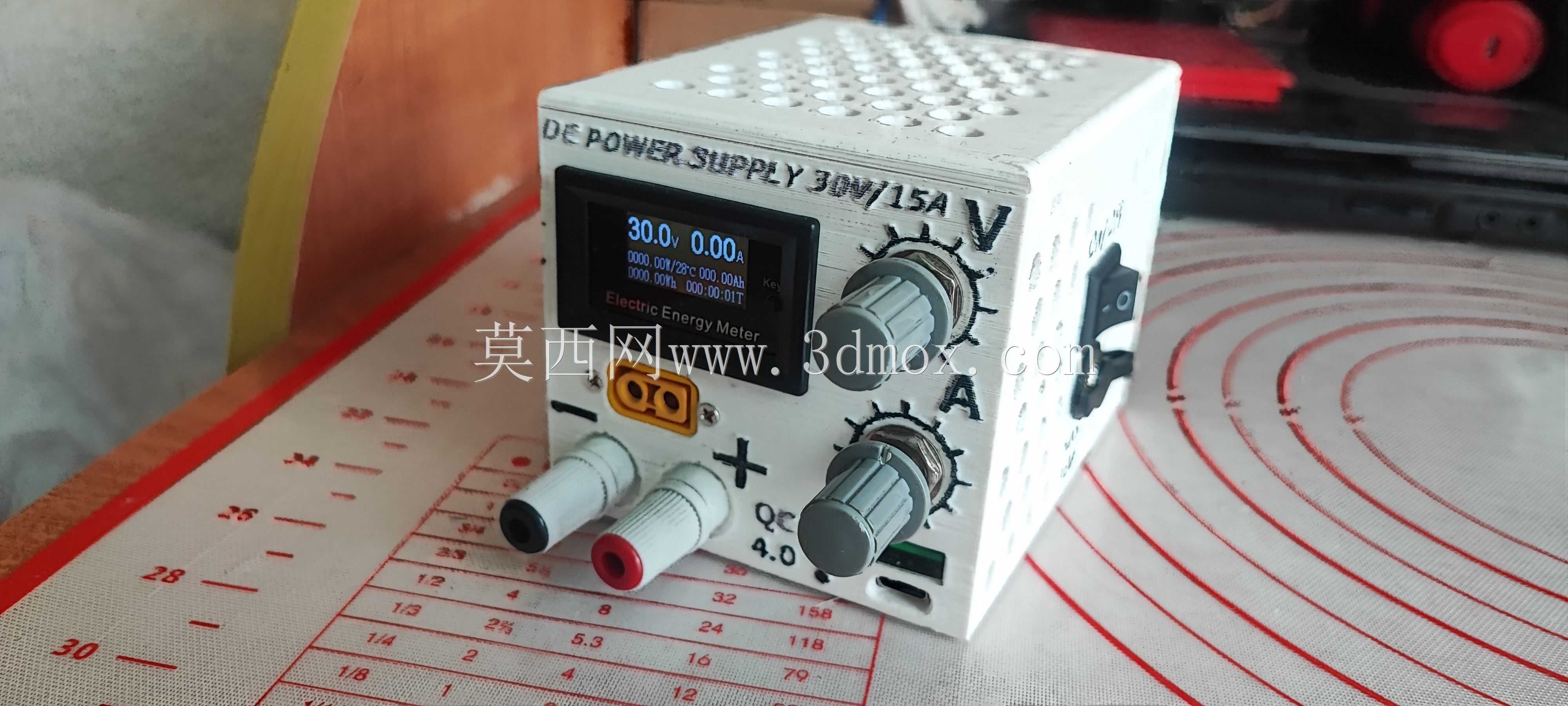

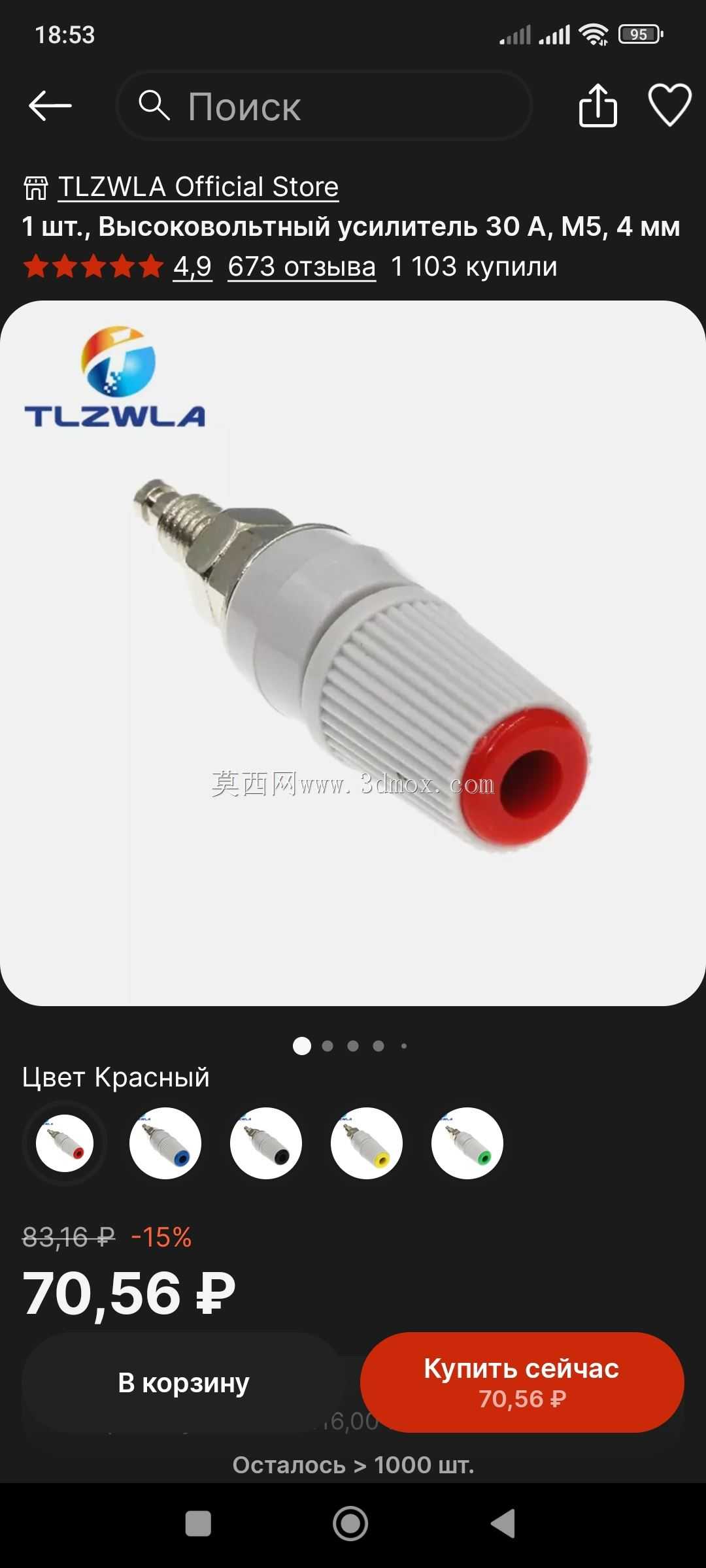

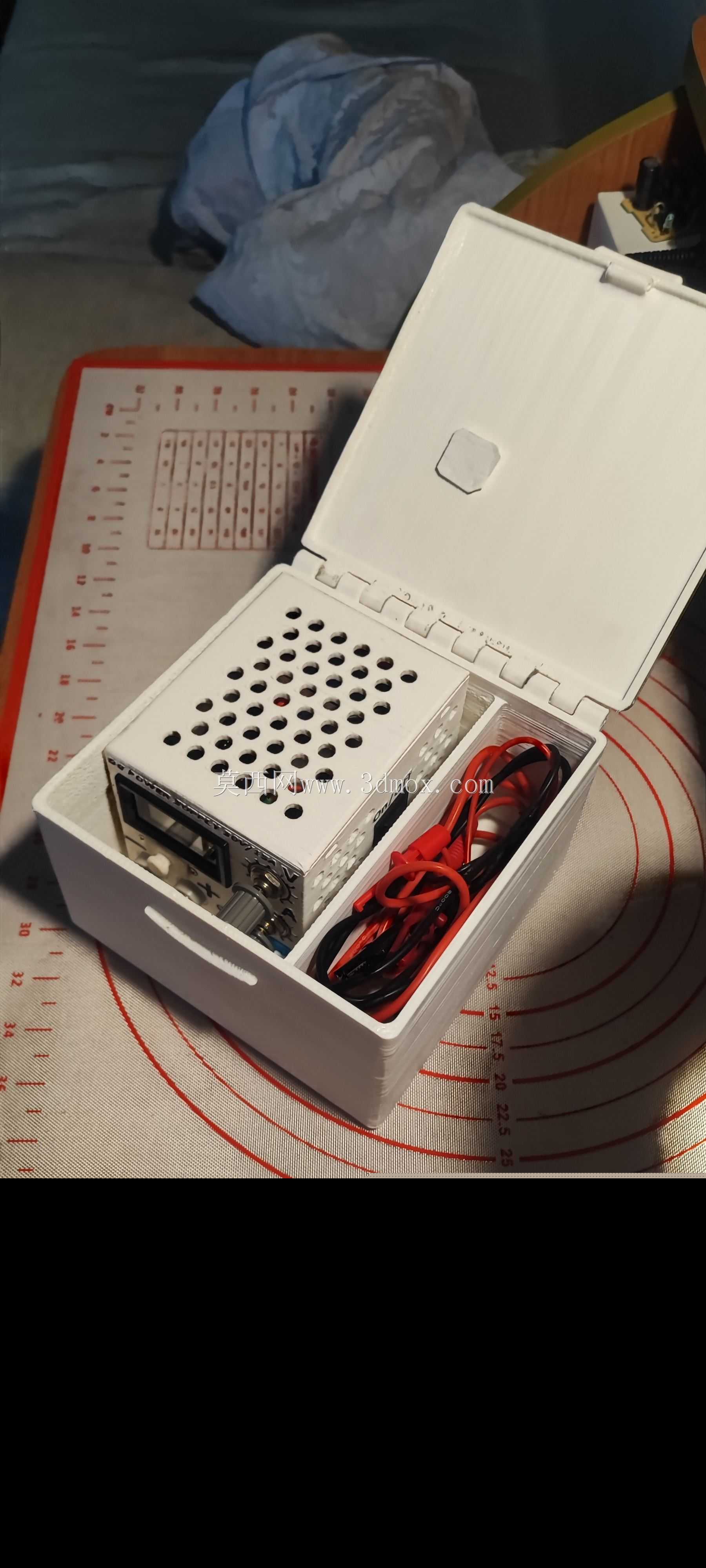

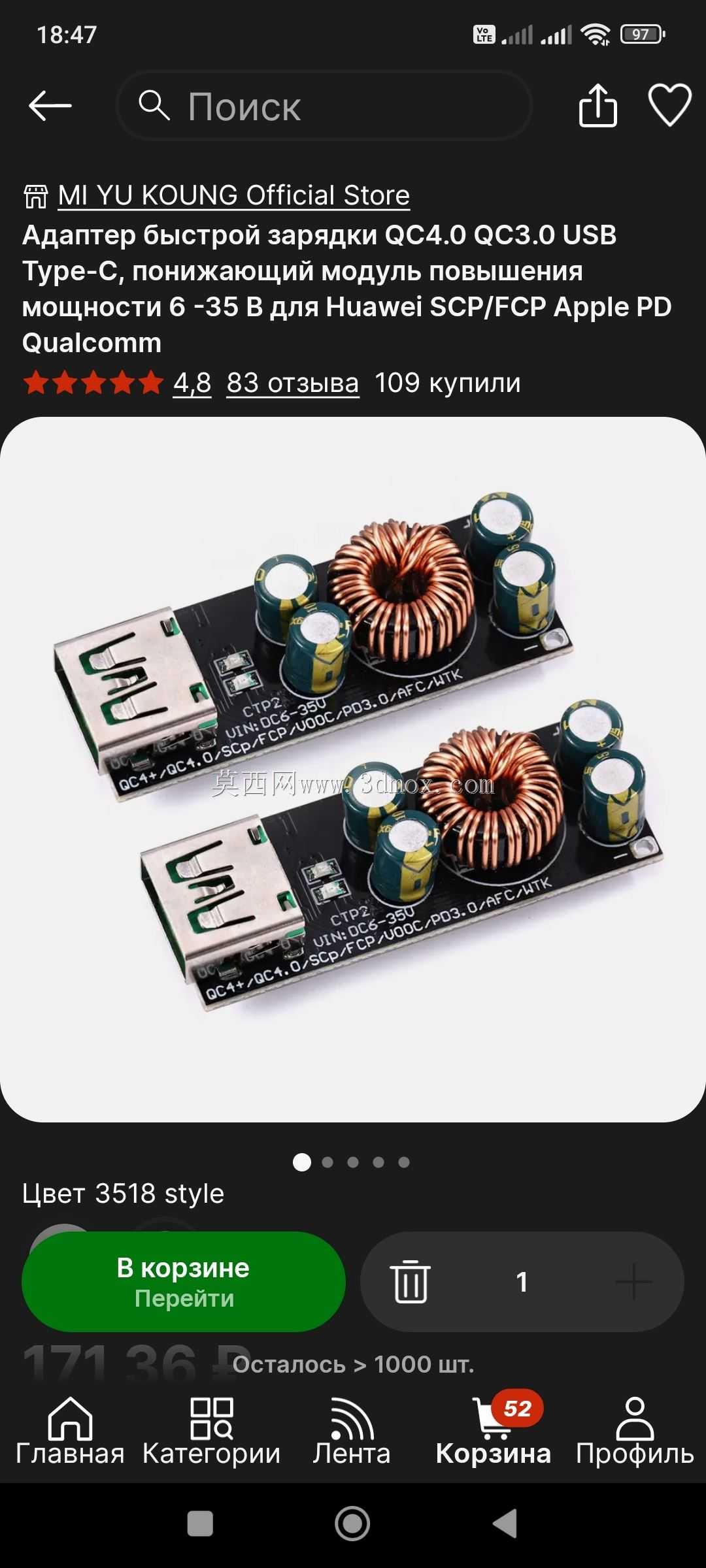

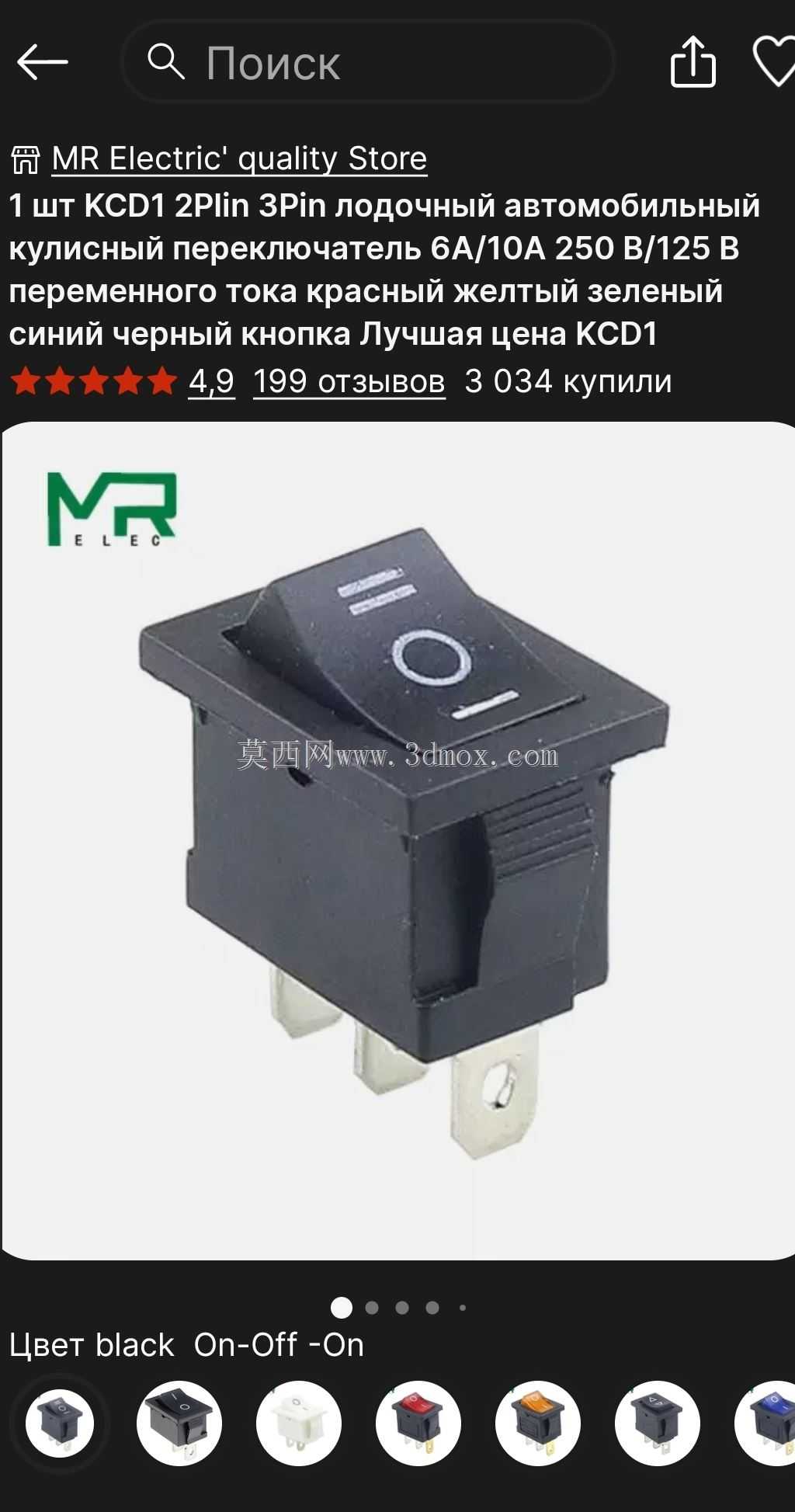

　　面板下半部分设置输出接线端子，红黑端子分别对应正负极，端子采用插拔式结构，兼容常规香蕉插头与裸线压接两种接线方式，适配不同场景的接线需求；同时预留了USB-A输出接口，支持QC4.0快充协议，可直接给手机、小型数码设备充电，兼顾实验室调试与日常数码供电需求。面板上还集成了电源开关与输出状态标识，开关选用带卡位的船型开关，操作反馈清晰，避免误触导致的输出通断异常。外壳主体采用拼接式结构设计，上下壳通过卡扣与少量螺丝固定，既保证装配后的结构强度，又方便后期拆解维护内部电路，外壳顶面做了密集的阵列散热孔，对应内部功率器件的发热区域，利用热空气自然上升的原理形成对流散热，在30V15A满功率输出工况下，也能保证内部器件温度处于合理区间，

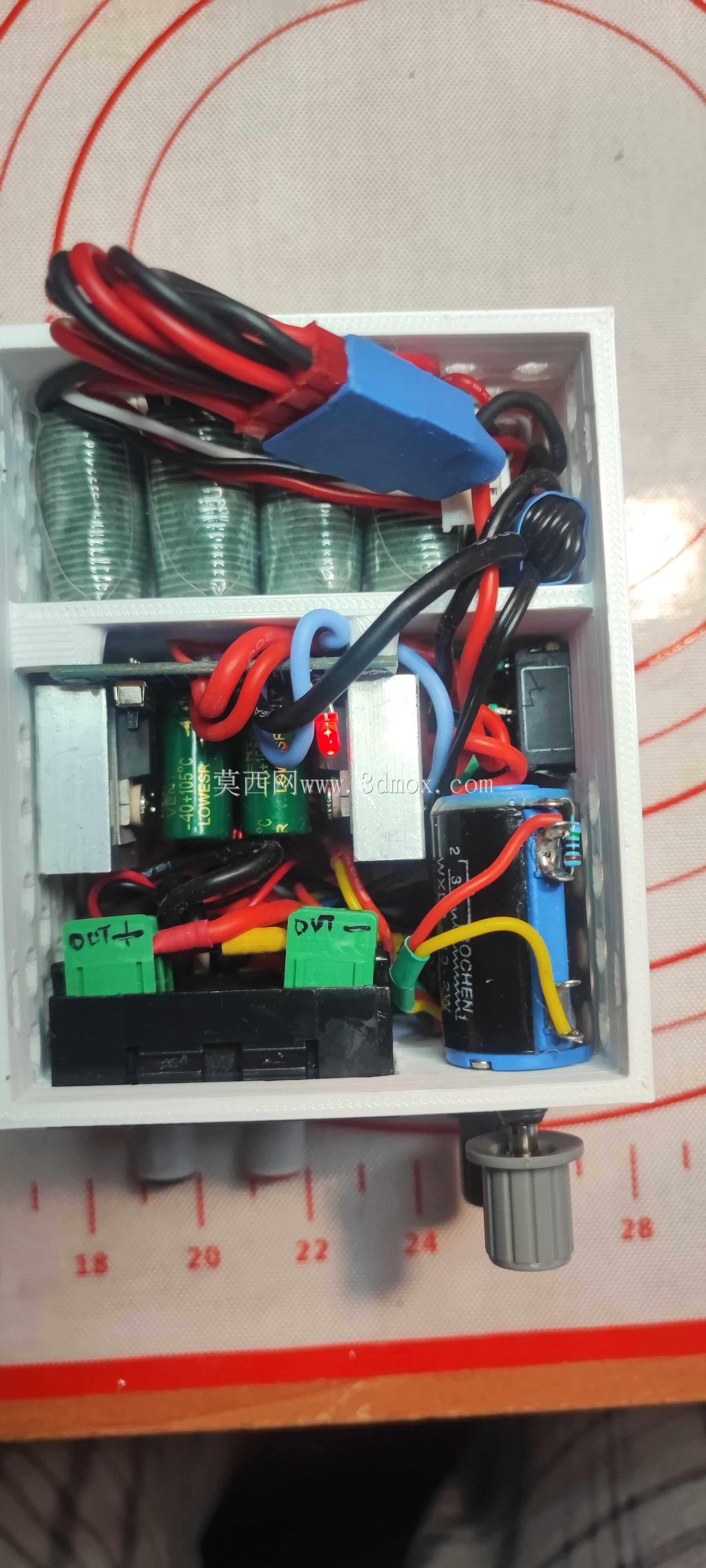

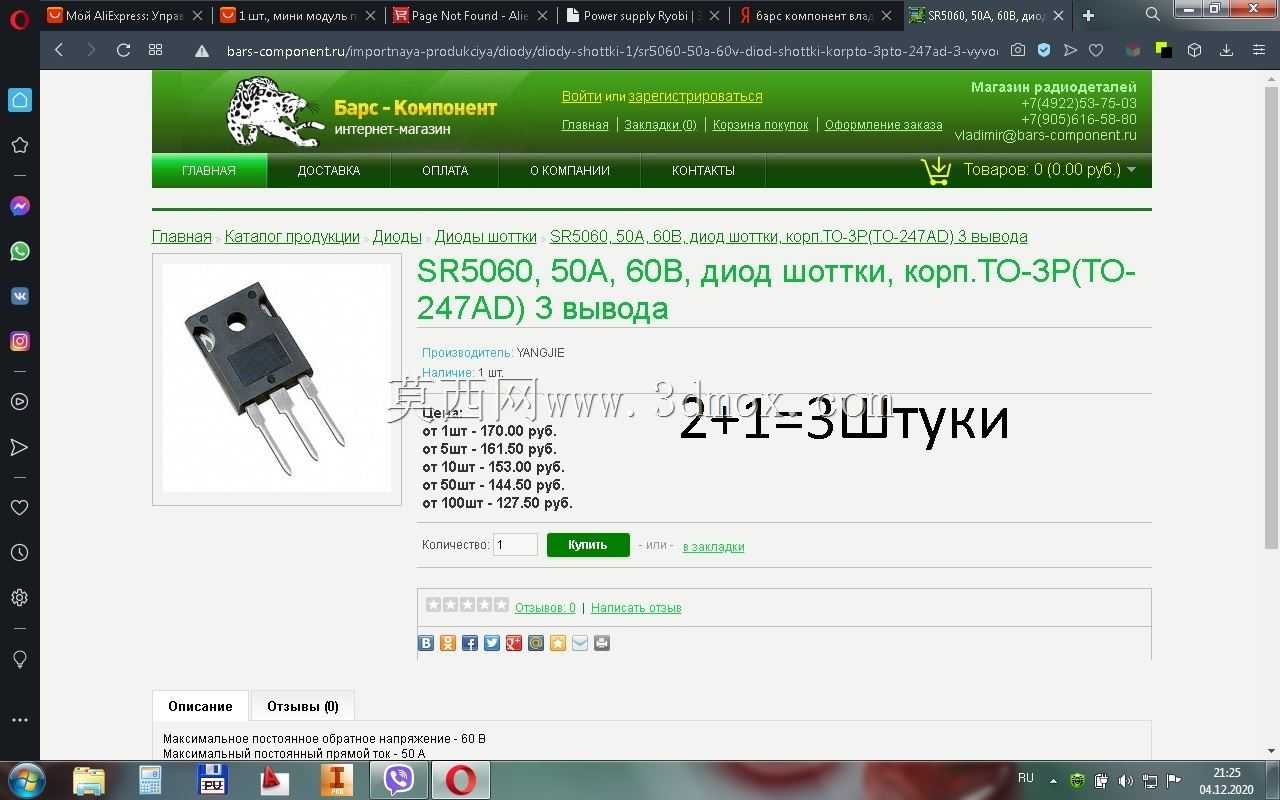

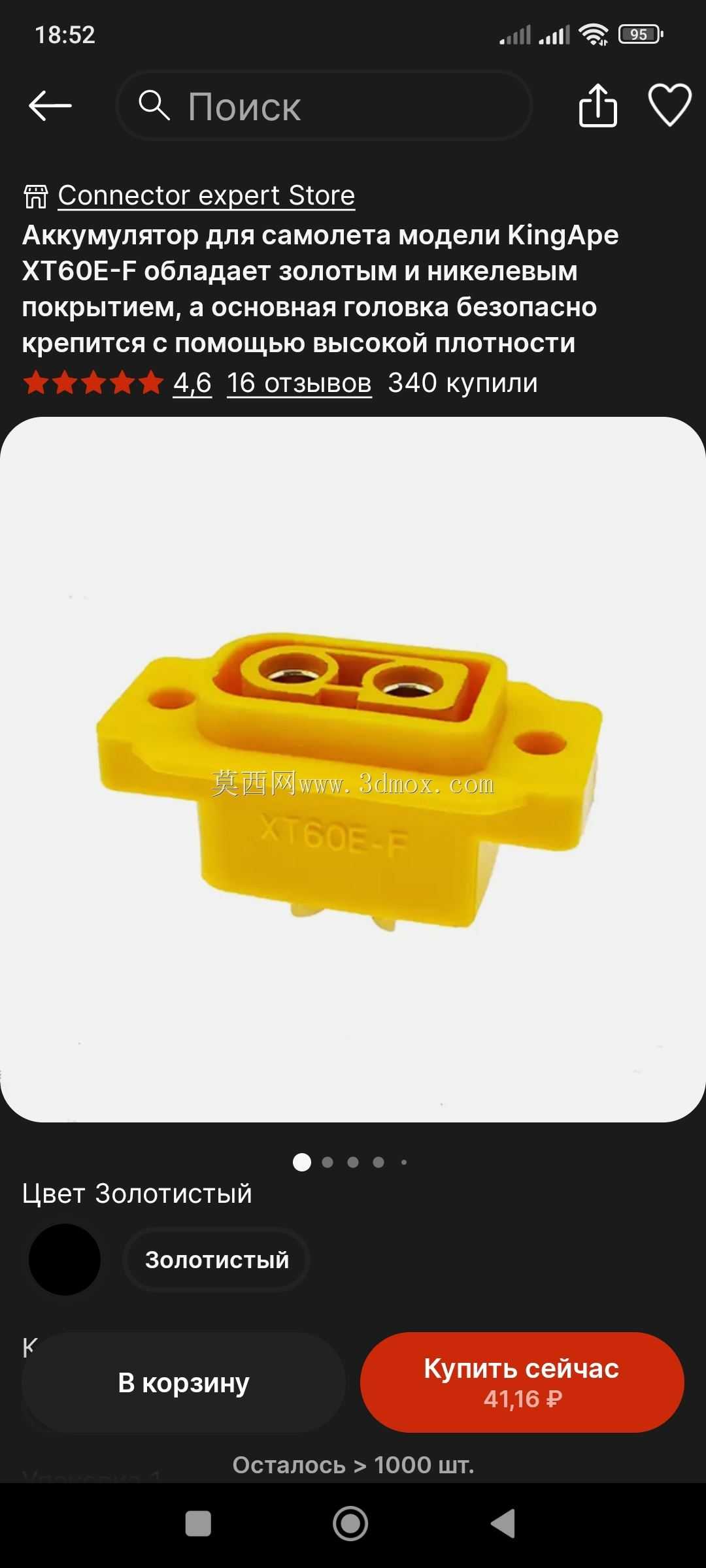

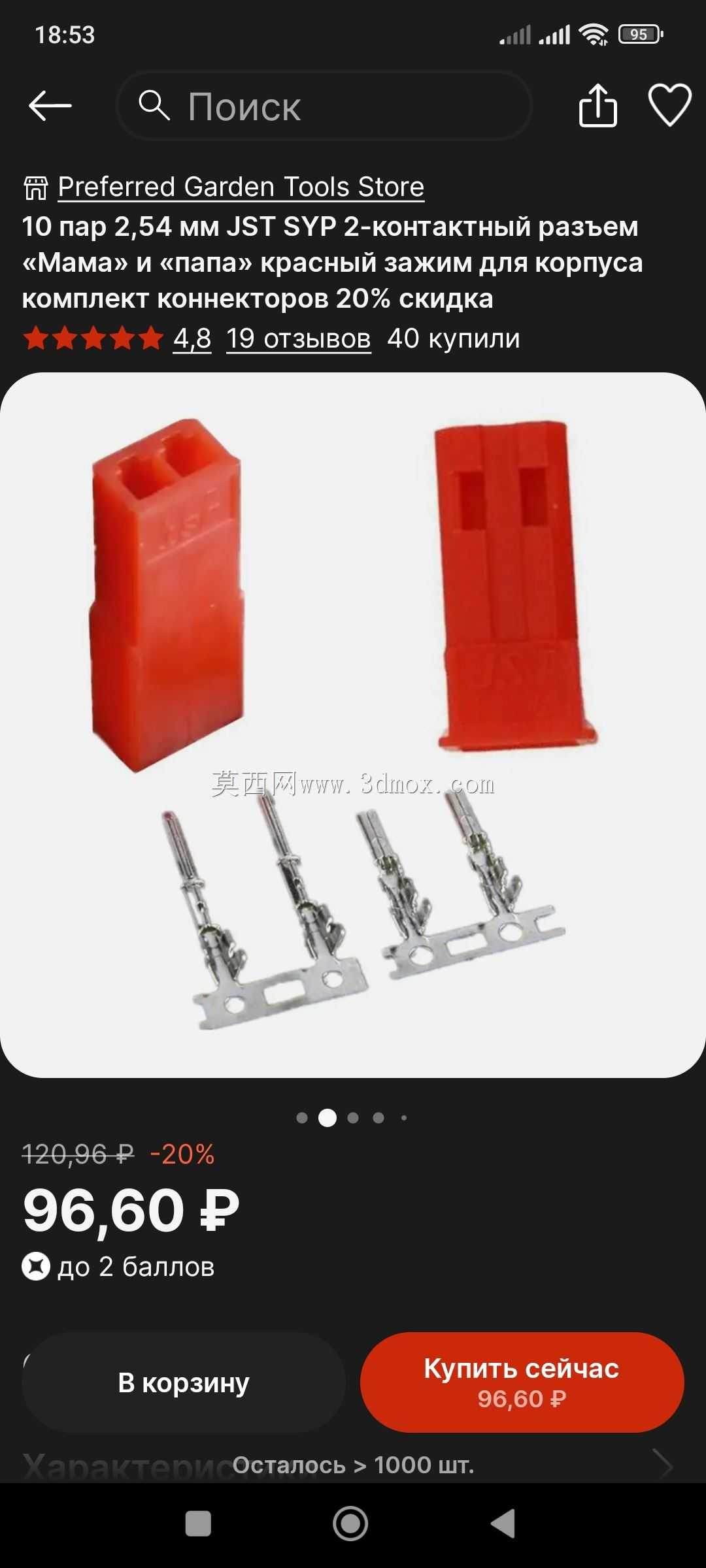

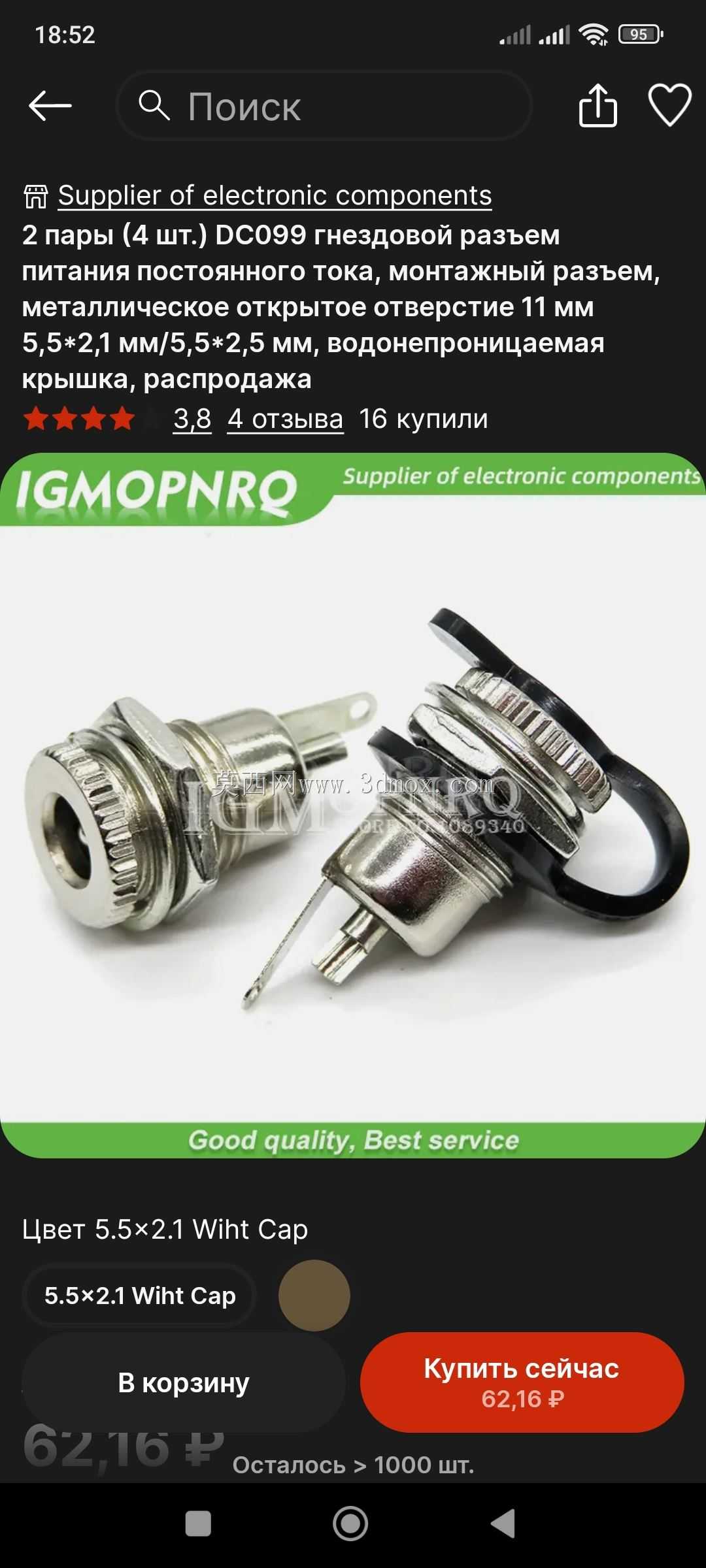

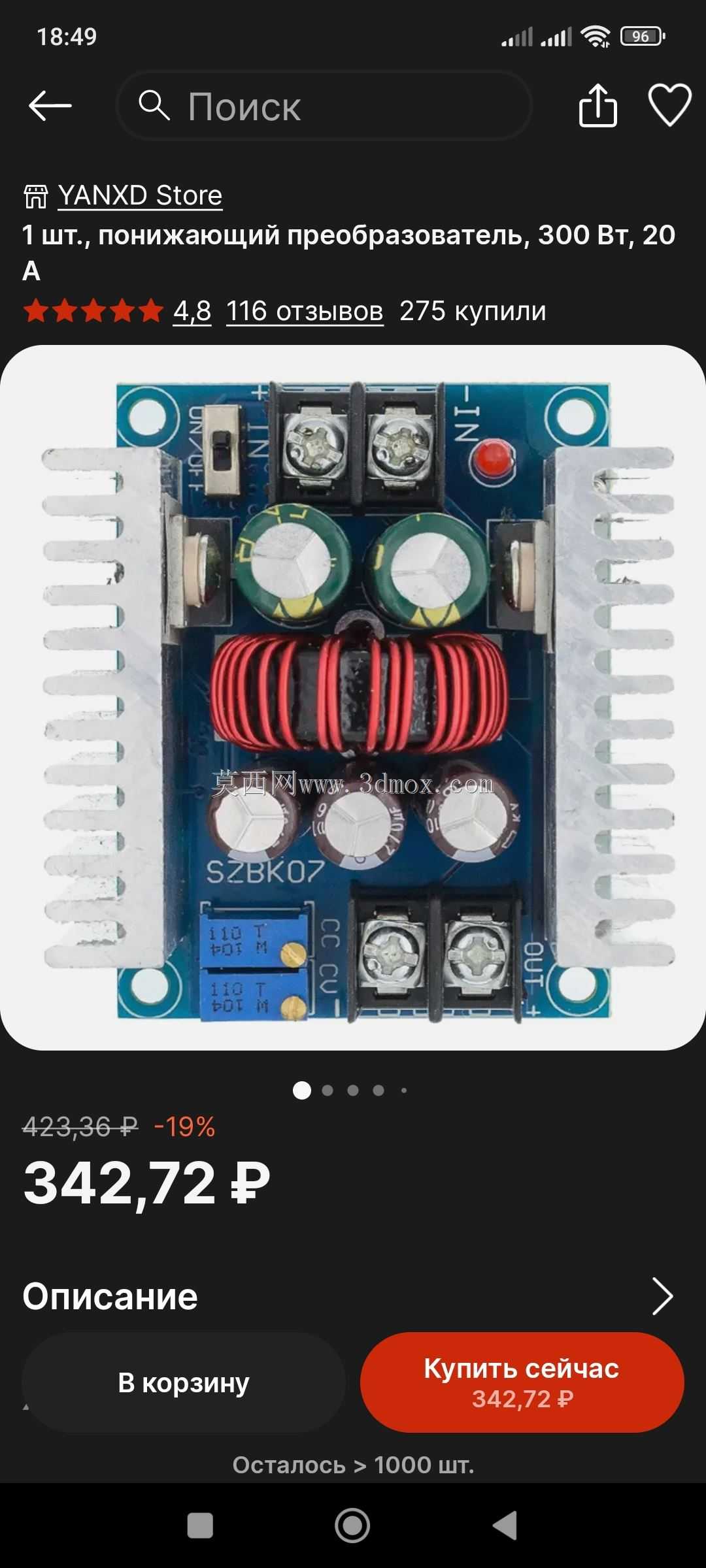

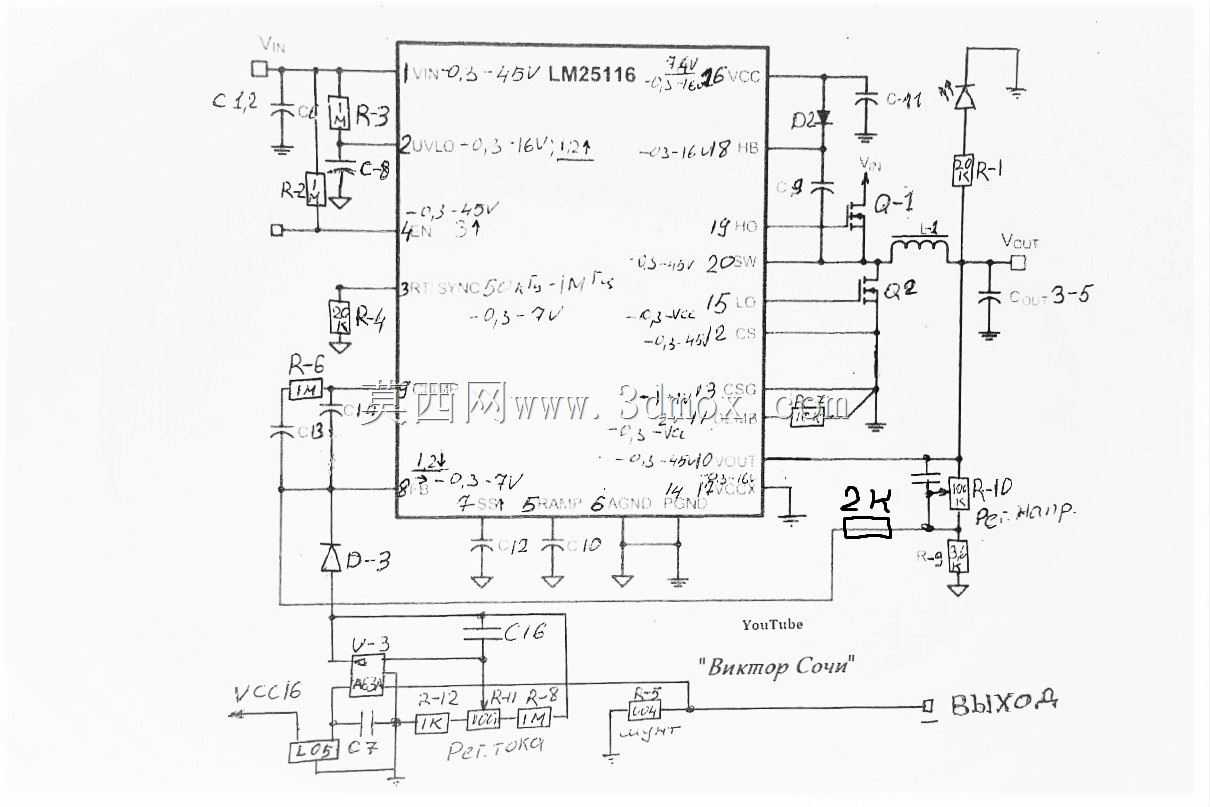

　　无需额外加装散热风扇，避免风扇运转带来的噪音与积灰问题。外壳侧面预留了输入电源接口的安装位，兼容常规DC口与品字口两种输入方案的安装需求，用户可根据自身手头的电源适配器类型灵活选配接口。从安装边界来看，外壳内部做了分层安装柱，底层预留功率板、整流模块的安装位置，中层预留调压控制板、数显模块的固定孔位，上层对应散热孔区域预留散热片的安装空间，各层之间的走线槽做了避让设计，避免高压走线与低压信号线交叉干扰，保证输出电压的稳定性。外壳的边角做了小圆角过渡处理，避免尖锐边角在移动过程中刮擦桌面或者划伤操作人员，面板上的字符标识采用激光雕刻工艺预留位置，长期使用不会出现标识磨损脱落的问题。在实际使用场景中，这类小型可调电源可覆盖3.3V、

　　5V、12V、24V等常用电子设备供电电压，电流调节范围可覆盖从毫安级的单片机调试到15A以内的小型直流电机驱动测试，既可以作为电子爱好者的日常DIY工具，也能满足小型维修门店的手机、小电器维修供电需求，相比成品商用电源，这款结构设计预留了足够的改装空间，用户可根据自身需求更换不同功率的内部模块，调整输出参数范围，外壳的通用安装孔位可兼容市面上主流的小型可调电源驱动板，无需重新打孔即可完成装配。外壳的壁厚设计兼顾了结构强度与轻量化需求，采用常规3D打印或者注塑工艺均可生产，打印时无需添加支撑结构，降低生产制作的难度，各拼接面的公差预留合理，装配后缝隙均匀，不会出现卡扣过紧或者松垮的问题。面板上的接口位置都做了加强筋设计，频繁插拔接线端子时不会出现面板开裂的问题，调节旋钮的安装位做了限位结构，避免旋钮旋转过度导致内部电位器损坏，数显屏幕的安装位做了下沉设计，屏幕表面低于面板平面，移动过程中意外磕碰也不会直接撞击屏幕，降低屏幕损坏的概率。
