三角构型广播发射台站防护屏蔽舱结构

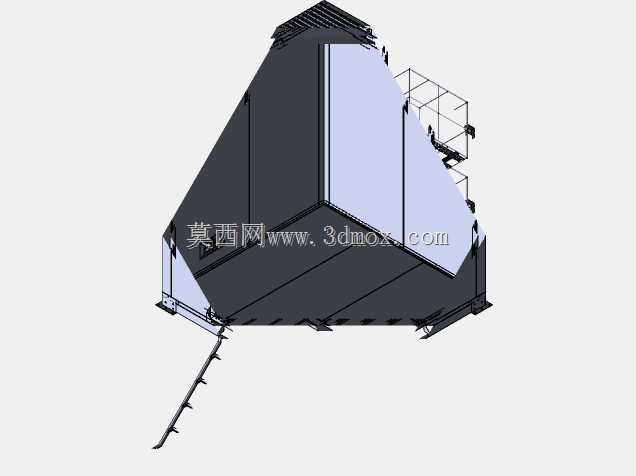

　　这款三角构型的屏蔽防护结构，主要面向中短波广播发射台站的户外设备防护场景设计，区别于常规矩形方舱的布局逻辑，采用等边三角的截面构型，核心是适配台站多方向信号收发的无遮挡需求，同时兼顾户外长期布设的抗风载、防雨雪性能。从结构功能来看，该舱体主要承担发射设备的物理防护、电磁屏蔽以及附属管线布设承载的作用，三个立面分别对应不同方向的信号发射窗口，其中两个立面采用满焊金属屏蔽板材，剩余一个立面预留透波安装位，可根据发射天线的极化方向调整透波板的安装角度，避免金属壳体对信号传输造成过度衰减。设计阶段优先考虑了户外台站的安装边界约束，常规矩形方舱在山地台站布设时，往往需要开挖较大面积的平整场地，三角构型的底部支撑采用三点式落地结构，

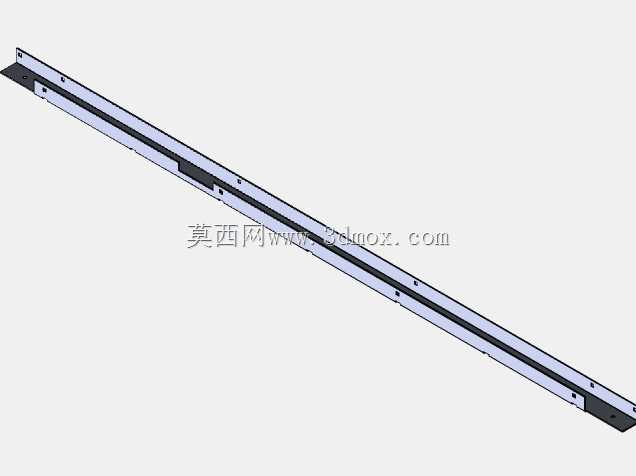

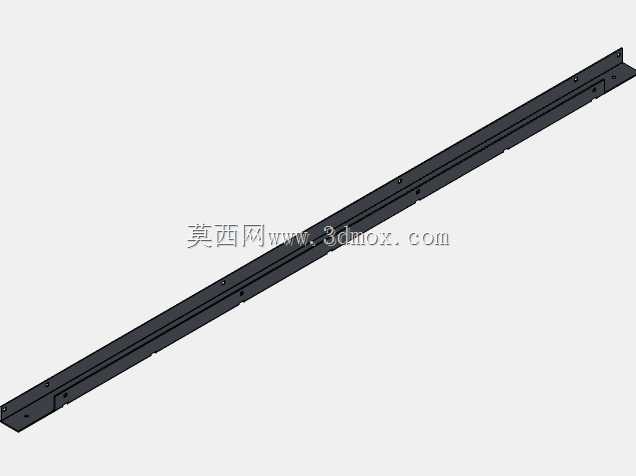

　　三个支脚可独立调节高度，适配坡度不大于15度的山地地形，无需大面积场地平整，大幅降低台站建设的土方工程量。舱体的外形尺寸控制在单边长2.4米、总高度2.8米的范围内，整体采用模块化钣金拼接设计，所有拼接边都设置了连续导电衬垫，保证电磁屏蔽效能满足台站设备的电磁兼容要求，避免外界电磁干扰影响发射设备的工作稳定性，同时也防止舱内设备的电磁信号过度外泄对周边运维人员造成影响。舱体内部预留了三层设备安装托架的安装位，托架采用标准19英寸机架安装孔位，可直接适配广播发射机、电源模块、信号处理单元等标准机架式设备，底部设置了独立的线缆走线槽，强电、信号线缆分槽布设，避免线缆之间的电磁串扰。舱体的顶部采用一体化坡型顶盖，

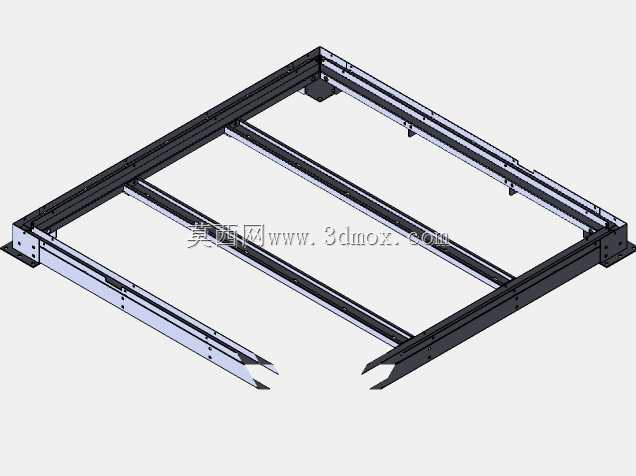

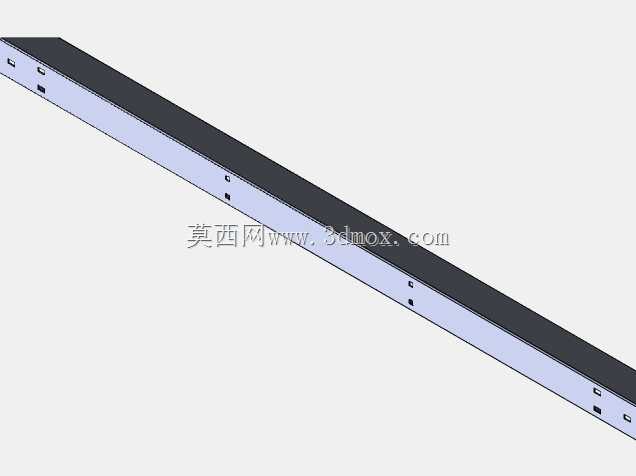

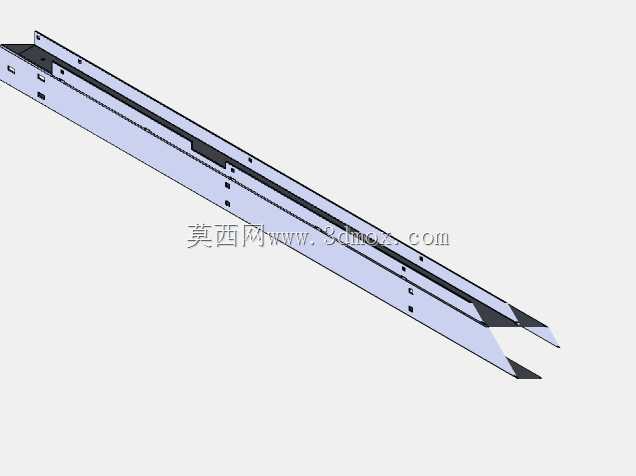

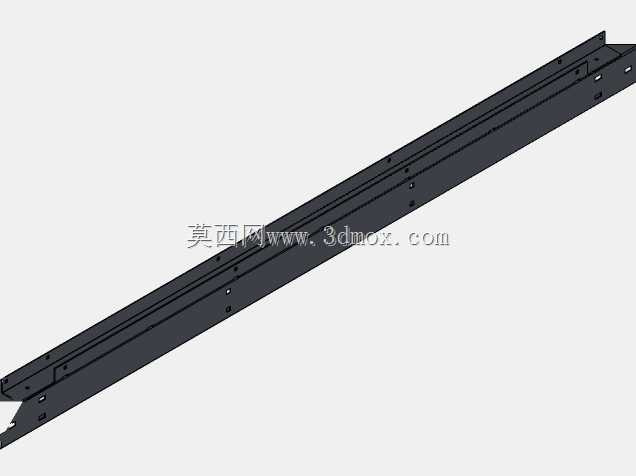

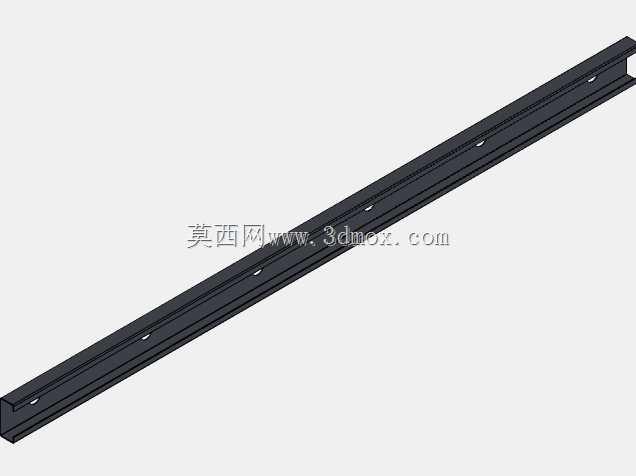

　　三个坡面的倾斜角度均设置为12度，刚好满足雨雪天气的自然滑落需求，不会在顶部形成积水或积雪堆积，顶盖边缘设置了外翻的排水檐，引导雨水顺着三个边角的排水通道直接排到舱体支撑脚外侧，避免雨水顺着舱壁流淌渗入拼接缝隙。舱门设置在其中一个屏蔽立面的侧边，采用内嵌式密封结构，门体周边设置双层导电橡胶条，关闭后可与舱体框架形成连续的导电通路，保证关门状态下的整体屏蔽效能，门体下方设置了可翻折的登舱踏板，平时收起贴合舱壁，不会额外占用舱体外部的通行空间，运维人员进入时翻下即可踩踏。从结构强度设计来看，舱体的主框架采用2.5mm厚的冷轧钢板折弯成型，三个角柱采用一体化三角型材，相比矩形方舱的直角立柱，三角型材的截面惯性矩更大，

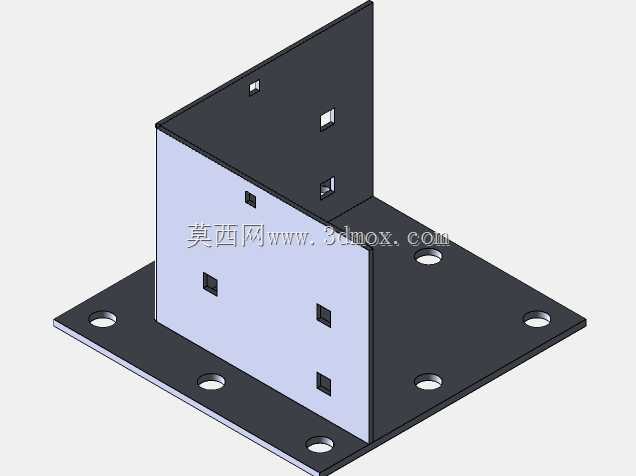

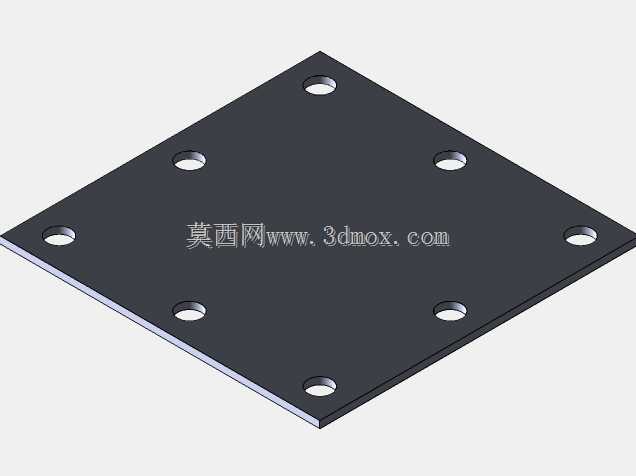

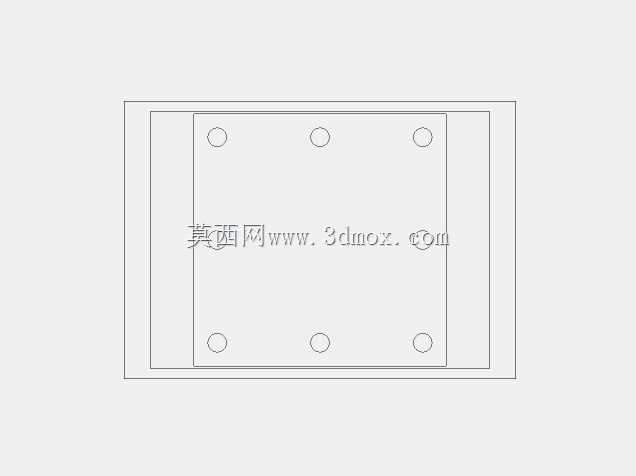

　　在同等材料用量下抗侧风载的能力提升约40%，可抵御沿海或山地区域12级以上的瞬时大风，舱体外部的金属表面均采用户外粉末静电喷涂处理，涂层厚度不小于80微米，可耐受户外紫外线照射、酸雨腐蚀，保证10年以上的户外使用寿命。舱体其中一个立面外侧预留了外置检修平台的安装接口，平台采用格栅式防滑钢板，通过螺栓与舱体主框架连接，可承载两名运维人员同时在外侧开展天线调试、设备检修作业，平台周边设置了快装式护栏接口，需要高空作业时可快速组装防护栏杆，无需额外搭设脚手架。设计过程中还考虑了设备的散热需求，在两个屏蔽立面的下部设置了带防尘滤网的进风口，顶部对应设置了排风通道，通道内安装了可温控启动的轴流风机，形成下进上出的自然散热+强制排风的散热通路，保证舱内设备在夏季户外高温环境下，舱内温度不会超过设备允许的工作上限，进风口的防尘滤网采用抽拉式设计，运维人员无需打开舱门即可从外部抽出滤网进行清理，降低日常维护的工作量。底部的三个支撑脚采用法兰盘结构，可通过膨胀螺栓直接固定在混凝土基础上，也可适配预制的钢结构配重基础，满足临时台站快速布设、可搬迁重复利用的需求，支撑脚的高度调节范围为0到200毫米，可抵消基础施工的高度误差，保证舱体安装后整体处于水平状态，避免内部机架设备出现倾斜。
