辊轴式物料输送调节执行机构

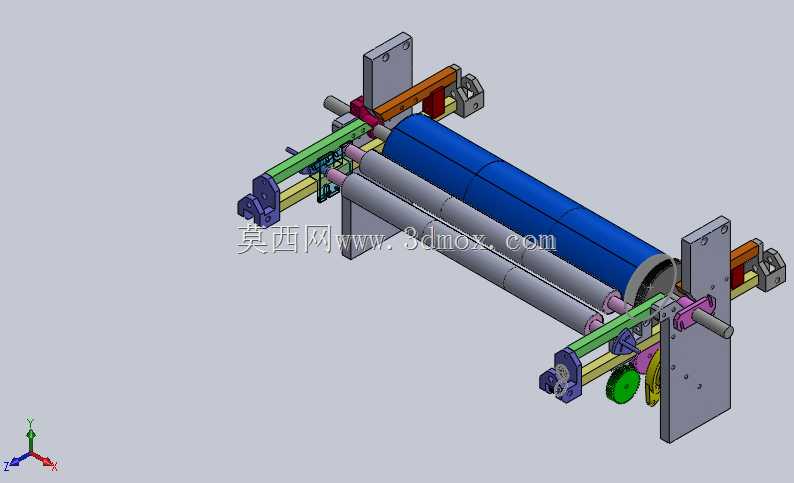

　　这套辊轴组合式机构，核心应用场景集中在连续化生产的薄型物料输送工位，常见于软包装薄膜、片材、纺织面料等卷材加工产线的张力调节与走料导向环节，承担物料行进过程中的位置纠偏、张力恒定维持、走料路径导向的实际作用，避免薄型物料在高速输送过程中出现跑偏、褶皱、张力不均导致的拉伸变形或断料问题。从结构组成来看，核心承载部件为平行排布的多根金属辊轴，其中大直径主辊承担主要的物料承托与导向接触面，两侧平行布置的小直径副辊用于约束物料的走料边界，避免物料在横向产生窜动；辊轴两端通过带座轴承固定在两侧立式安装支架上，支架上预留的多组安装孔位可根据实际走料路径调整辊轴的相对高度与平行度，适配不同幅宽、不同厚度物料的输送需求。

　　两侧支架之间横跨布置的横向导向杆上，安装有可沿杆体滑动的调节执行组件，组件通过连杆与端部的驱动摆臂连接，摆臂与下方的传动轮组联动，可根据前端检测元件反馈的物料位置信号，实时调整导向压块的横向位置，对走偏的物料边缘施加轻柔的侧向推力，实现动态纠偏功能，整个调节行程的边界通过导向杆两端的限位块进行硬限位，避免调节超程导致的机构碰撞或物料拉扯。设计过程中优先考虑了辊轴的动平衡性能，所有辊轴均采用空心薄壁金属管加工，在保证整体结构刚度的前提下降低转动惯量，减少高速运转时的振动与驱动负载；辊轴表面做硬质阳极氧化处理，降低表面粗糙度的同时提升耐磨性能，避免长期与物料摩擦产生划痕刮伤物料表面。安装边界方面，

　　两侧立式安装支架的底部预留了与设备主机架连接的螺栓安装孔，孔位采用长圆孔设计，允许安装时进行前后方向的位置微调，补偿机架加工的装配误差；整个机构的横向总宽度适配常规幅宽的卷材加工需求，纵向安装深度可根据产线的走料路径空间进行适配，辊轴的中心高与相邻输送工位的辊面高度保持齐平，避免物料在工位衔接处出现折角。机构的传动部分采用同步带轮与连杆组合的传动形式，相比齿轮传动具备更好的缓冲性能，在遇到物料接头或厚度突变的工况时可产生微小的缓冲位移，避免刚性冲击损坏零部件；所有转动副位置均预留了润滑注油孔，方便日常维护时加注润滑脂，延长转动部件的使用寿命。导向压块的接触面采用非金属低摩擦材料制作，与物料接触时不会产生粘黏或静电积累，适配塑料薄膜、

　　无纺布等易产生静电的物料加工场景；压块与物料的接触压力可通过端部的调节弹簧进行预紧力调整，针对不同厚度、不同表面摩擦系数的物料可灵活设置压力值，既保证足够的纠偏摩擦力，又不会压伤物料表面。整个机构的零部件采用模块化设计，辊轴、支架、调节组件、传动部件均可单独拆卸更换，当某一部件出现磨损或损坏时无需拆解整个机构即可完成备件更换，降低产线的停机维护时间；装配过程中所有辊轴的平行度公差控制在0.1mm以内，保证物料在辊面行进时不会因为辊轴倾斜产生单向跑偏，支架的安装平面平面度公差控制在0.05mm以内，避免安装后辊轴出现倾斜。在实际产线应用中，这套机构通常安装在放卷工位与加工工位之间、加工工位与收卷工位之间的走料路径上，配合张力传感器、光电纠偏传感器形成闭环控制，可实现最高每分钟120米的走料速度下的稳定导向与纠偏，适配厚度范围从0.02mm的超薄薄膜到2mm的硬质片材的加工需求，整体结构紧凑，不需要额外占用过多的产线安装空间，可直接集成到现有卷材加工设备中作为功能升级部件使用，也可作为独立功能单元在新设备设计时直接选型搭配。
