车床用环形跟刀架支撑工装结构

项目分类:机床 发布时间:2025-01-05 ID:885593
  • 车床用环形跟刀架支撑工装结构
  • 车床用环形跟刀架支撑工装结构
  • 车床用环形跟刀架支撑工装结构
  • 车床用环形跟刀架支撑工装结构

  这套环形跟刀支撑工装主要服务于普通卧式车床的长轴、薄壁套以及细长回转件车削工序,车间里加工长径比偏大的杆件时,工件悬伸过长会在径向切削力作用下产生让刀、振纹甚至弯曲变形,仅靠床头卡盘和尾座顶尖两点定位很难把中段刚性拉满,这类环抱式跟刀架就是补在切削点附近的第三支撑,把刀架附近的工件挠度压下去。

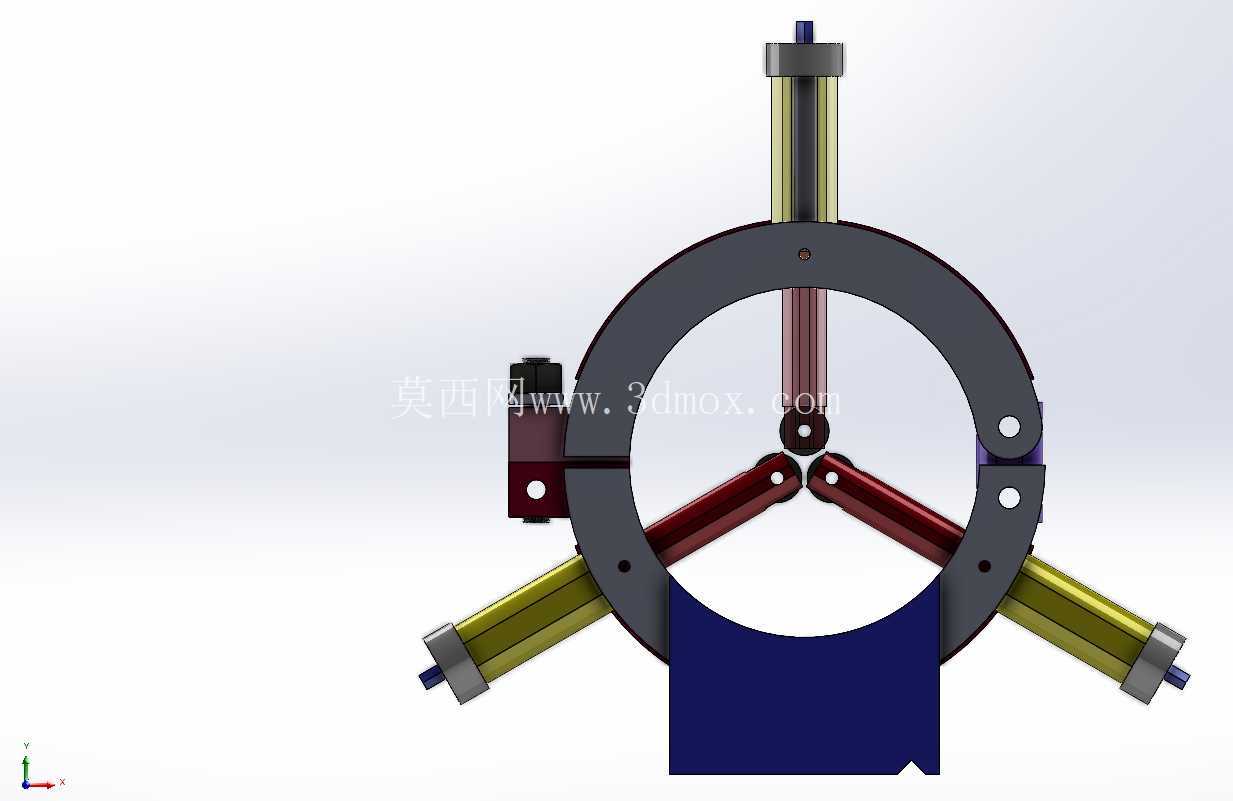

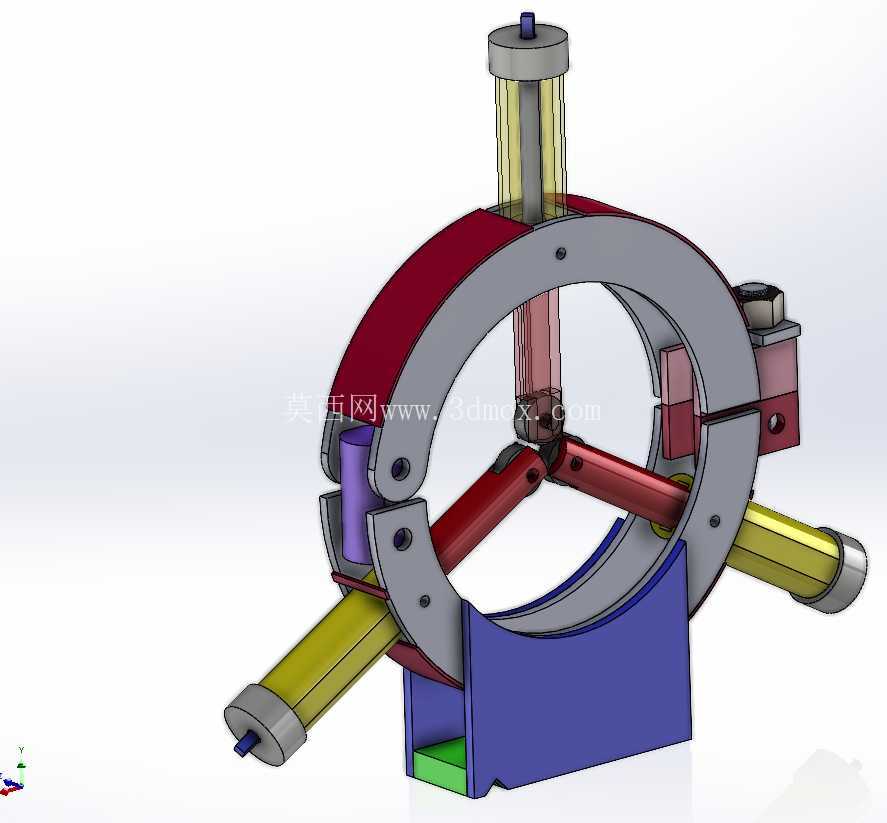

  结构主体采用剖分环形抱箍形式,整圈支撑环分成上下两个半环,结合面布置螺栓锁紧,开口尺寸可以随工件外径做小范围适配,环体本身通过底部支座固定在车床中拖板或者床身配套安装位上,跟随进给方向同步移动,让支撑点始终贴近车刀切削区域。环体周向均匀布置了三组可调支撑触头,分别从水平、斜向和竖直方向抵靠工件外圆,触头末端采用可更换的耐磨接触块,调节螺杆带锁止结构,对刀时先把工件穿入环内,再逐个旋进支撑螺杆,让触头轻贴工件表面并保留微量转动间隙,锁紧螺母后即可承受径向切削分力。

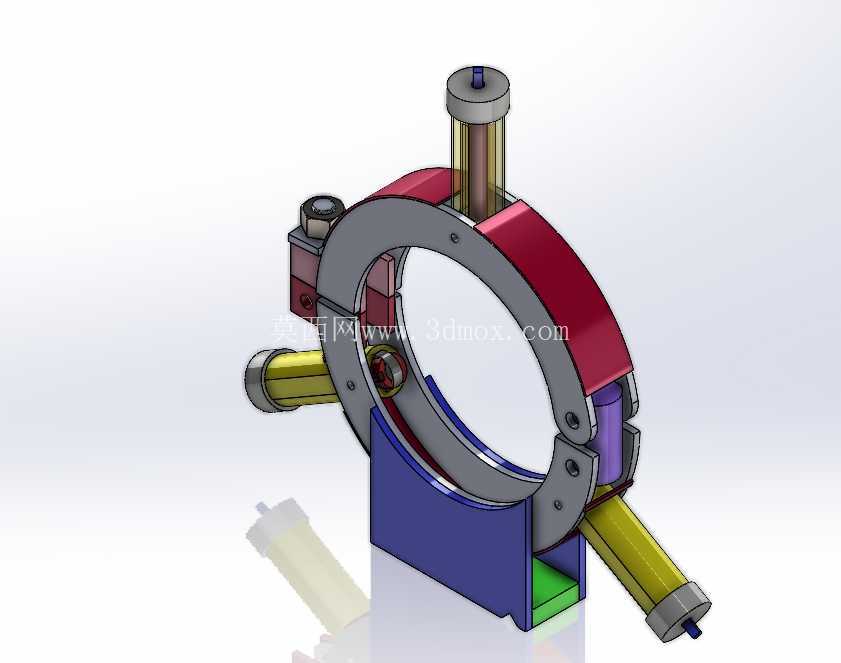

  底部支座做了阶梯式安装基面,底面预留和车床拖板T型槽匹配的压紧空位,现场安装时可以直接用T型螺栓穿过支座底板锁附在拖板台面,支座立板和环形抱箍之间用定位销加螺栓连接,保证环体中心和车床主轴回转中心同轴,装配时需要先打表找正环体内孔和主轴轴线的同轴度,再把连接副 fully 紧固,避免支撑偏心带来的工件别劲问题。

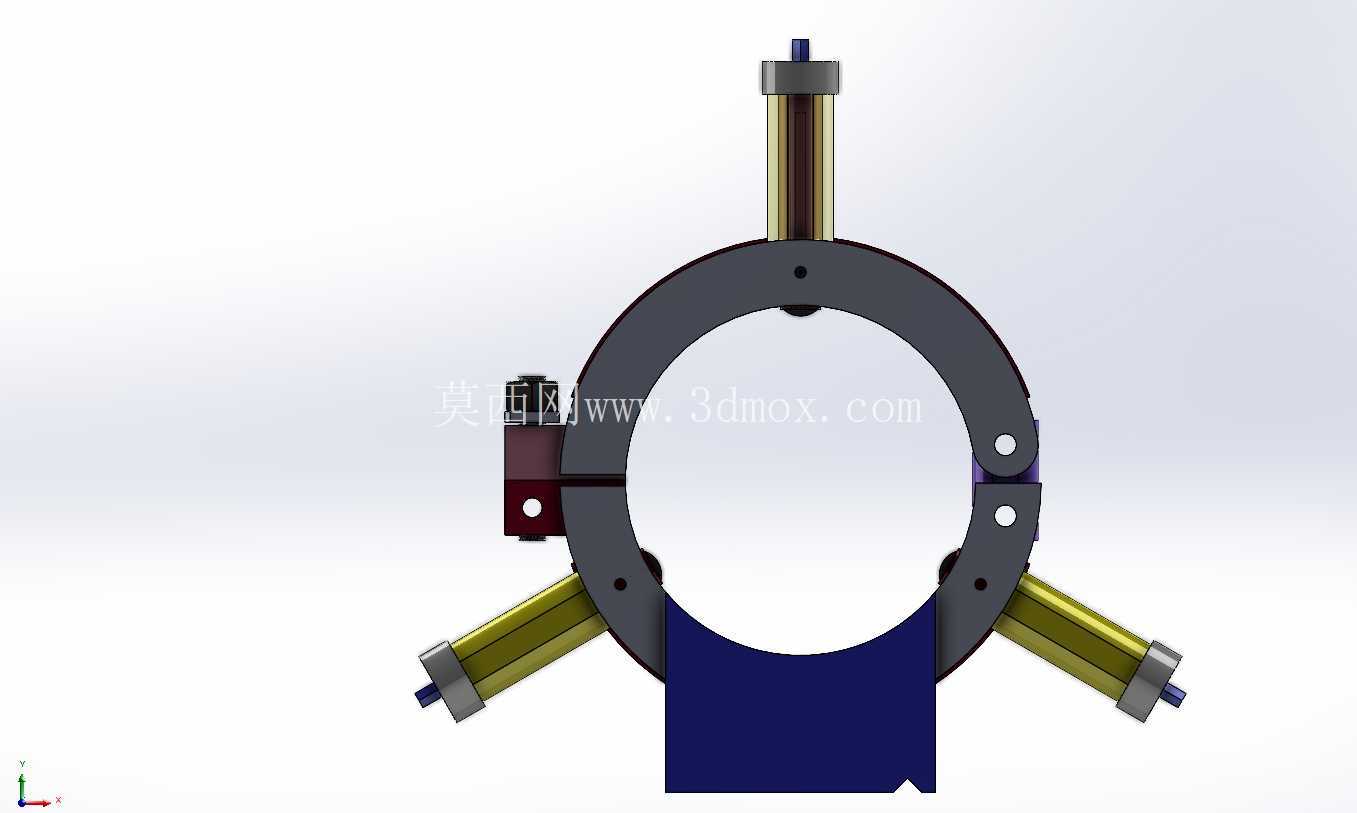

  环体上的三个调节支腿沿圆周120度左右分布,这种三点环抱布局相比传统单侧两爪跟刀架,支撑对称性更好,工件在各个径向方向的刚性都能得到约束,尤其适合薄壁套筒类零件的外圆精车,能大幅降低薄壁件受切削力挤压产生的椭圆变形。支腿螺杆采用细牙螺纹,调节分辨率高,操作工可以根据工件余量和切削参数微调接触压力,支腿外露的圆柱段做了光轴导向,防止螺杆受径向力时发生弯曲。

  从安装边界来看,整套工装的径向轮廓以环形主体为最大外圆,底部支座向下延伸的高度需要匹配所用车床的中心高,选型时要核对车床主轴中心到拖板台面的距离,保证支座装夹后环体中心和主轴中心等高;轴向方向上,环形支撑的宽度要避让车刀刀杆的走刀路径,环体朝向刀具的一侧做了倒角让位,避免刀架进给时发生碰撞。

  实际加工场景里,这类工装在长丝杠、细长活塞杆、薄壁衬套的车削工序中使用率很高,粗车时可以把支撑触头预紧力稍调大,抵消大切深带来的强切削力;精车时适当放松接触压力,防止触头划伤已加工表面。剖分式环体的设计也方便工件装卸,不需要从轴端整套穿入,对半打开后就能直接套在工件中段,对于中间带台阶或者已经加工出键槽的轴件,装夹灵活性远高于整体式跟刀套。环体和支座之间还预留了角度调整余量,针对部分锥面车削工序,可以小幅度偏转环体角度,让支撑方向适配锥面的法向支撑需求。

  整套结构的受力路径非常清晰:工件受到的切削径向力通过接触触头传递给调节螺杆,再扩散到整个环形抱箍的刚性环体上,最后通过底部支座传导到车床拖板,把原本悬空工件的局部载荷转化为工装-机床整体的刚性受力,从根源上抑制细长件车削的振动问题。
