苏格兰轭往复运动转换传动机构

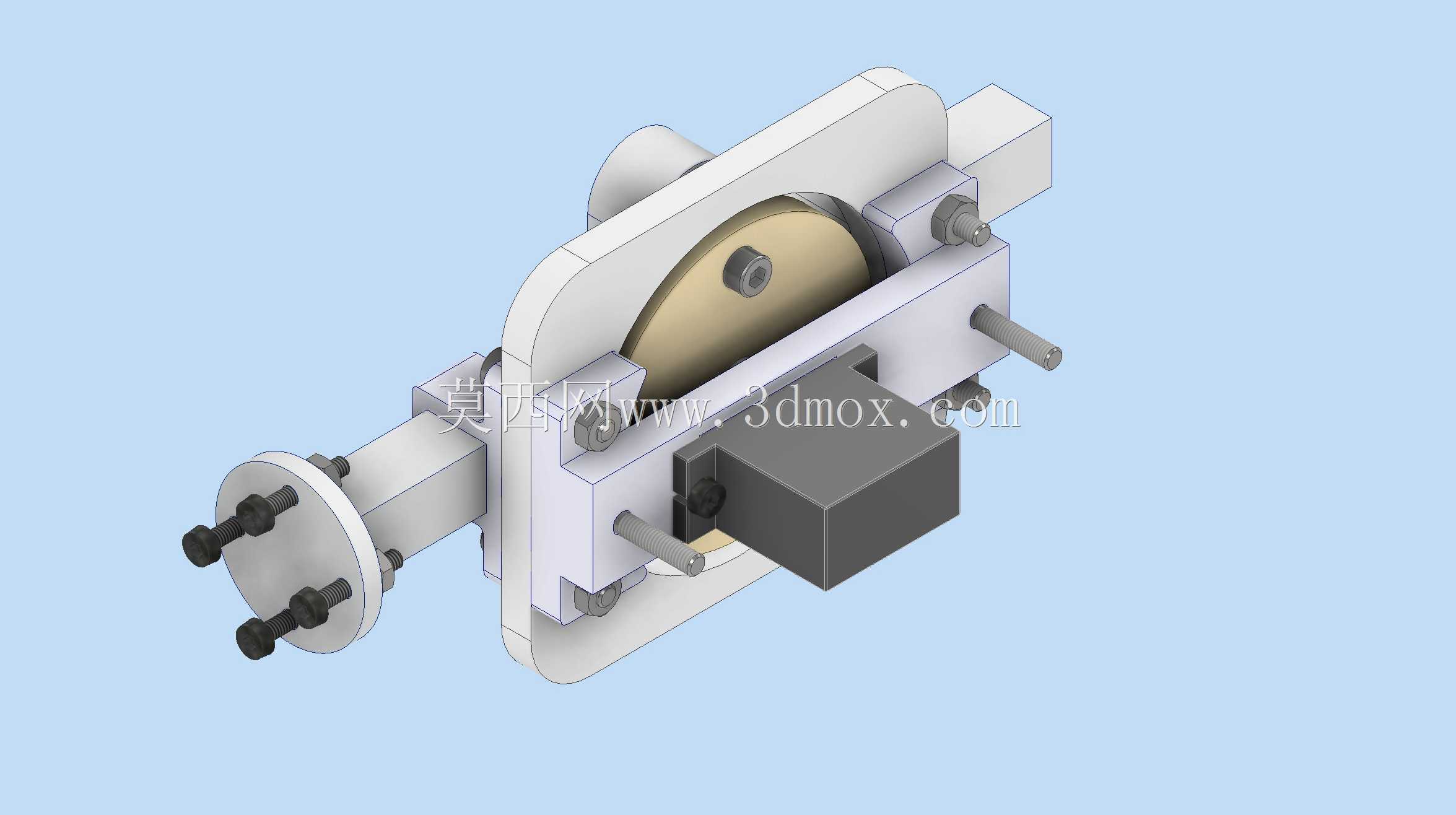

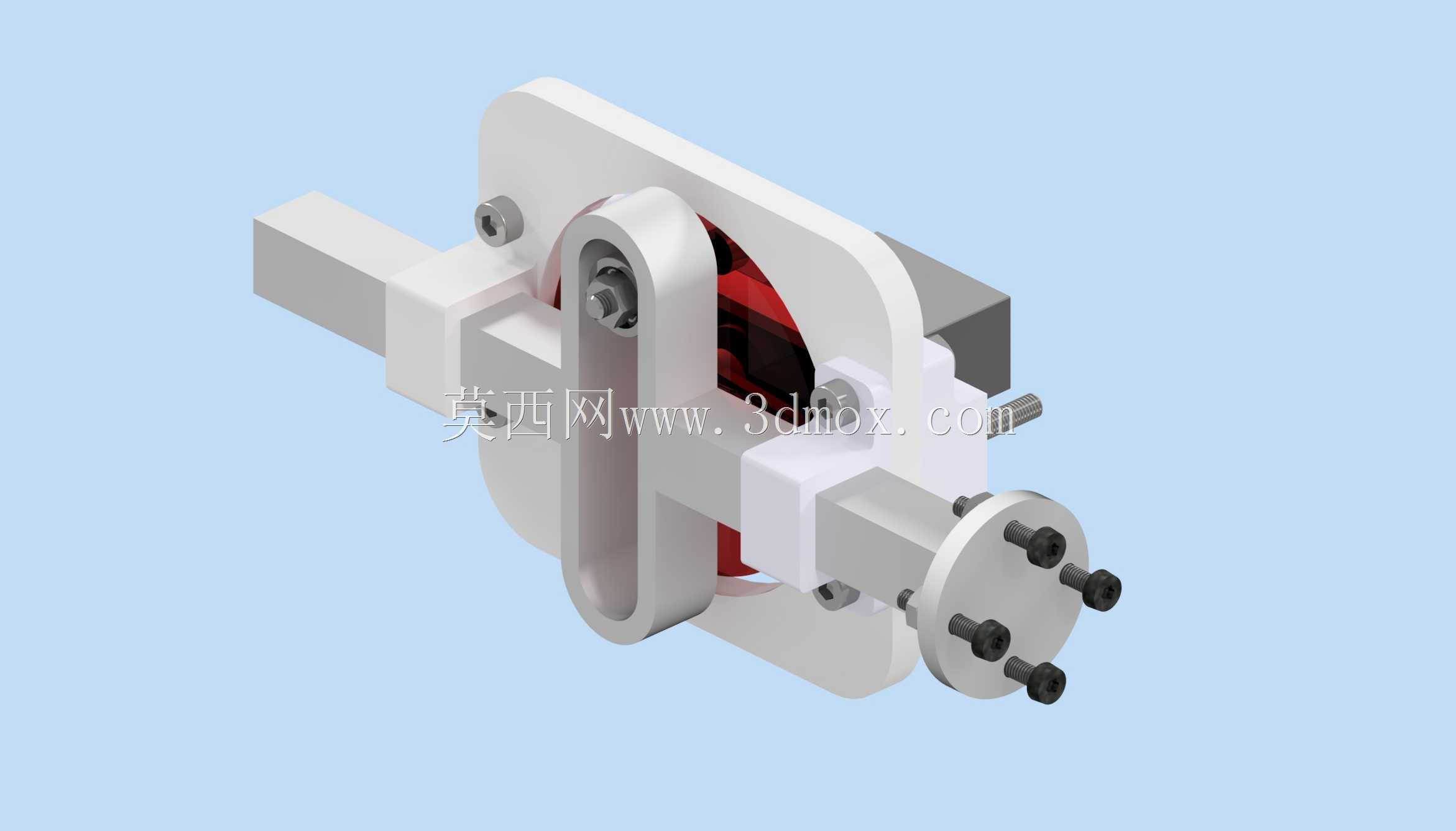

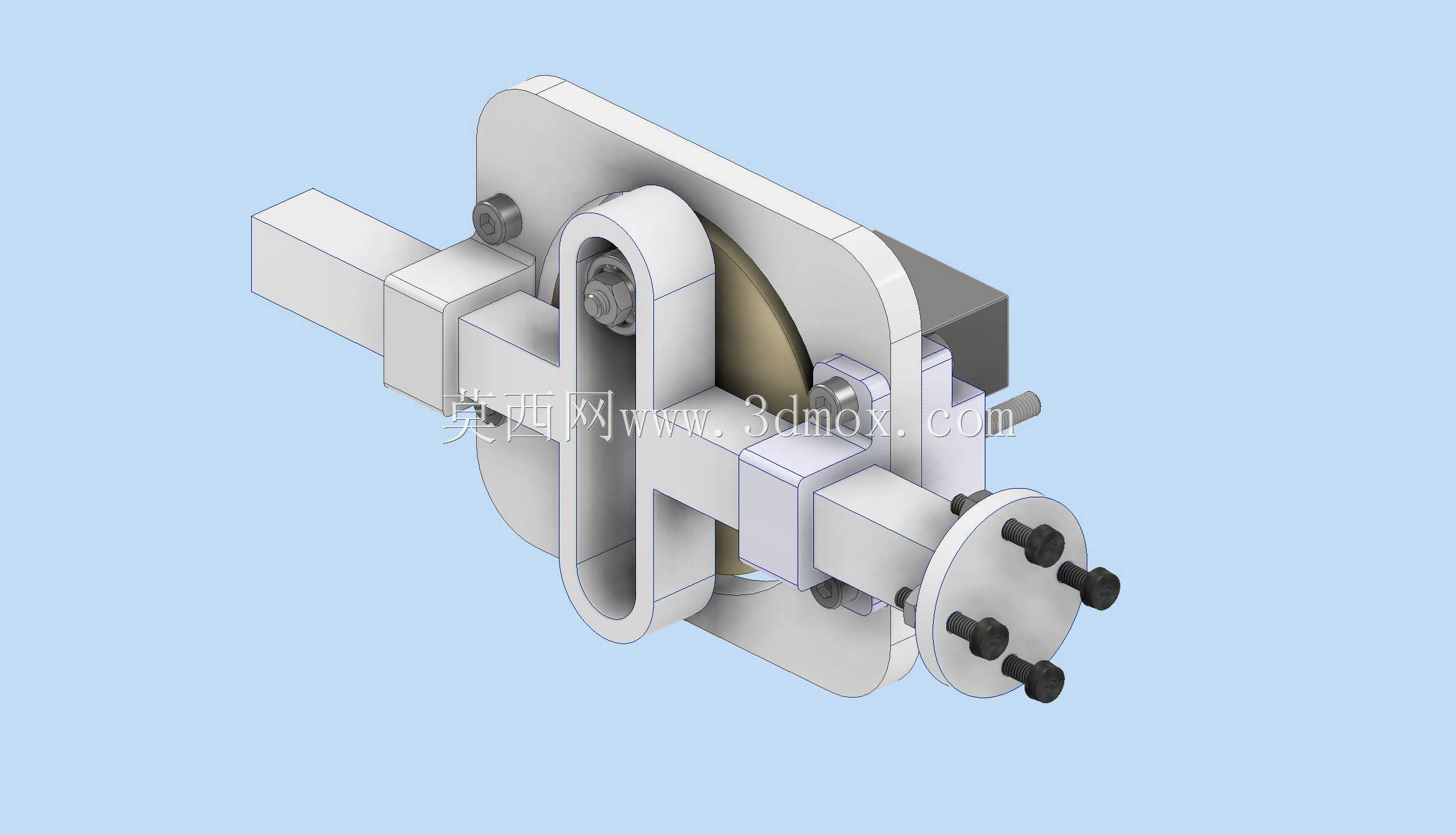

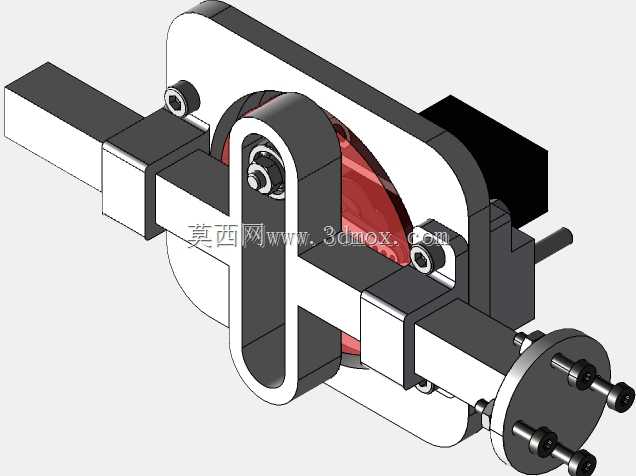

　　在自动化生产线的间歇送料工位、小型冲压设备的驱动端、计量泵的动力输入端，经常需要将连续旋转输入转化为规律的直线往复输出，这类场景下苏格兰轭机构是比曲柄滑块更具优势的传动选择——它没有曲柄滑块结构的侧倾分力，往复行程全程保持纯直线运动轨迹，不会对导向支撑件产生额外的侧向磨损，在小行程高频往复的工况下使用寿命远高于常规曲柄滑块结构。这套苏格兰轭传动结构的核心设计逻辑，是通过带偏心滚轮的输入转子，嵌入轭架的纵向通槽内，当输入轴带动转子做整周旋转时，偏心滚轮会在轭架槽内滚动，同时推动轭架沿着垂直于输入轴的方向做往复直线运动，整套运动过程中滚轮与轭槽为滚动摩擦，相比滑动摩擦的同类结构传动效率提升15%以上，同时摩擦损耗更低，

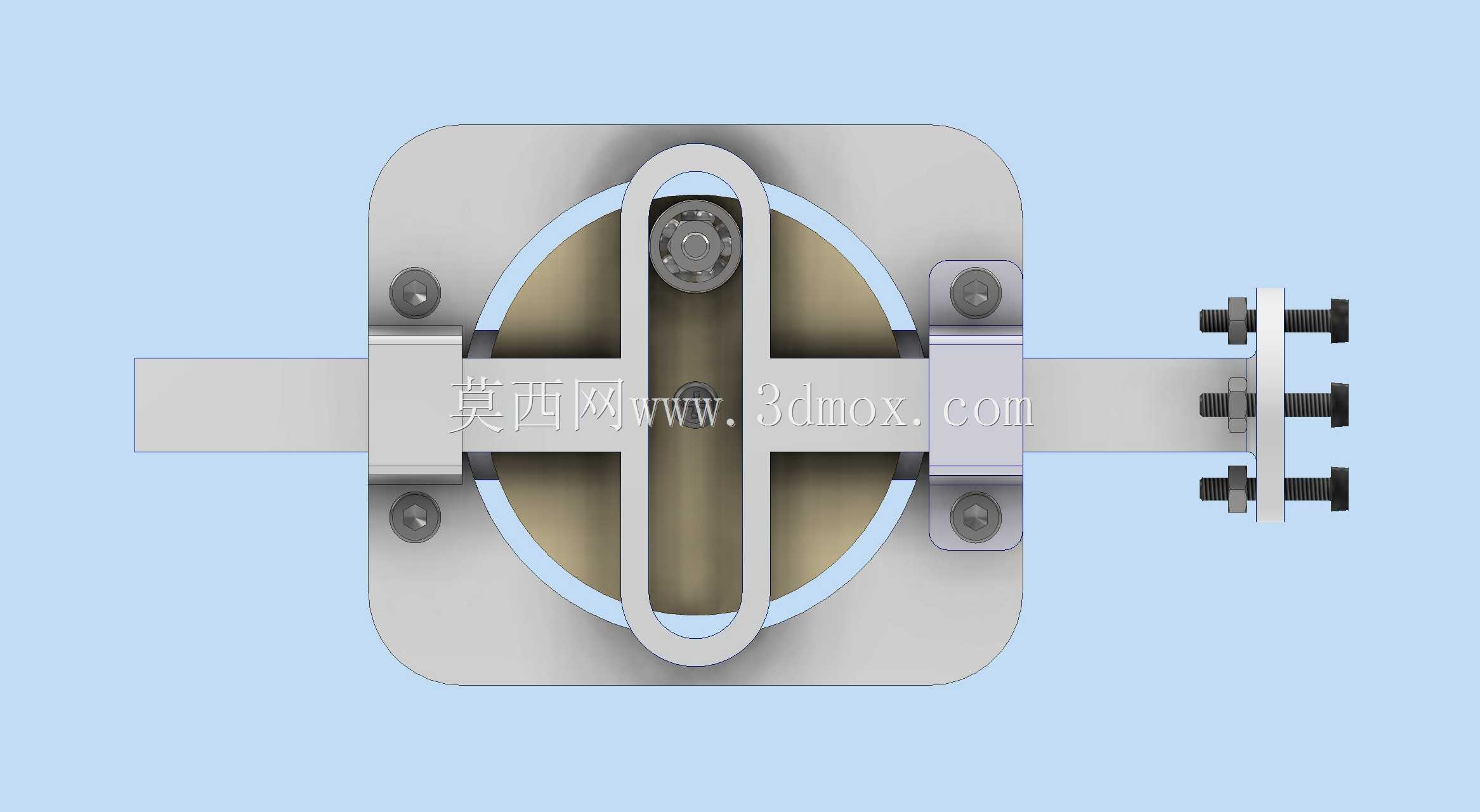

　　长时间运行的温升控制表现更优。从结构布局来看，这套机构采用了对称式支撑设计，输入轴的两端都设置了轴承安装位，轭架的两侧滑动面都配有导向支撑块，避免单侧受力导致的卡滞问题；输出端采用了法兰式连接结构，法兰盘上均匀布置了四个螺栓安装孔，可以直接对接负载推杆、送料拨叉等执行部件，不需要额外设计转接结构，安装适配性更强。在安装边界上，整套机构的主体轮廓为矩形块状结构，输入轴的伸出端长度预留了联轴器安装空间，轭架的往复行程范围完全处于壳体的防护范围内，不会出现运动部件超出壳体边界的情况，在设备内部布局时只需要预留对应矩形安装位的空间即可，不需要额外设置运动干涉避让区。实际应用中，这套机构可以直接对接伺服电机、减速电机等常规旋转动力源，

　　输入转速适配范围覆盖每分钟30转到300转，能够满足大部分轻载往复工况的需求；轭架的通槽宽度与偏心滚轮的直径采用了小间隙配合设计，配合公差控制在H7/g6级别，既保证了滚轮滚动的顺畅性，又将往复运动的回程间隙控制在0.02mm以内，在需要精准定位的送料、工位切换场景下也能满足精度要求。结构的壳体部分采用了分体式装配设计，前后端盖通过螺栓与主体框架连接，日常维护时只需要拆开端盖就可以检查内部滚轮的磨损情况、补充润滑脂，不需要将整套机构从设备上完全拆卸，维护便捷性更高。不同于市面上常见的悬臂式苏格兰轭结构，这套结构的偏心滚轮采用了双轴承支撑设计，滚轮可以承受更大的径向负载，在驱动10kg以内的直线负载时不会出现滚轮变形、卡滞的问题；

　　输出法兰的连接端面做了定位止口设计，与外接部件装配时可以快速保证同轴度，减少装配调试的时间成本。在设计细节上，轭架的滑动接触面做了硬化处理，表面硬度达到HRC45-50，长期往复滑动不会出现表面拉毛、磨损过快的问题；输入轴的轴伸端做了键槽结构，与联轴器连接时可以传递更大的扭矩，避免高速运转时出现轴与联轴器打滑的情况。整套机构的运动特性为简谐运动，往复运动的加速度变化平滑，没有刚性冲击，在高速往复运行时的振动和噪音都远低于槽轮、棘轮这类间歇传动结构，适合在对噪音控制有要求的民用自动化设备、实验室小型设备上使用。
