两层框架建筑结构地震响应仿真分析模型

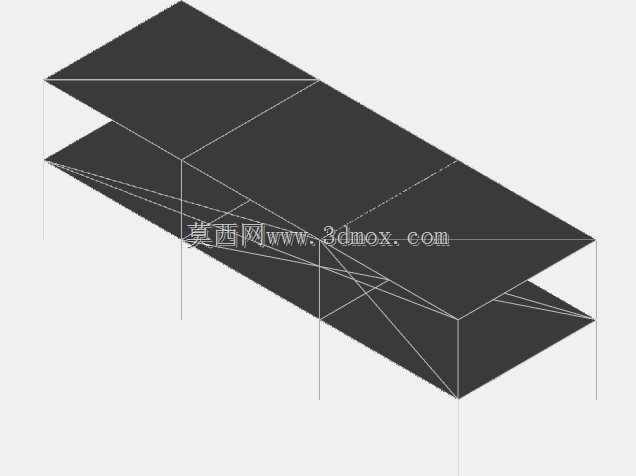

　　在民用建筑结构抗震设计的工程实践中，低层框架结构的地震动力响应特性是结构方案选型阶段必须完成的核心验算内容，尤其是两层这类常见的临街商铺、村镇自建公共建筑的框架形式，其在地震荷载下的应力传递路径、层间变形规律、整体稳定性表现，直接决定了后续结构配筋、节点构造、基础选型的设计合理性。这个仿真分析模型完全贴合实际工程中两层钢筋混凝土框架的常规布置逻辑，采用横向三跨、纵向单跨的柱网排布，柱脚采用刚接约束模拟实际工程中框架柱与基础承台的嵌固效果，每层设置主次梁搭配现浇楼板的结构层，完全还原常规框架结构的荷载传递路径——楼板承担楼面均布荷载后传递给次梁，次梁将集中荷载传递给主梁，主梁再将荷载传递给框架柱，最终由柱传递至基础。

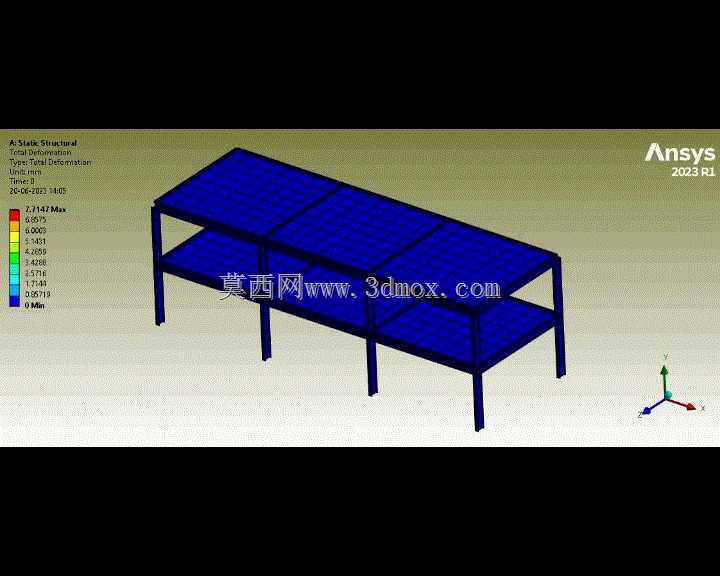

　　做这类仿真分析的核心目的，是还原地震作用下结构从弹性阶段到塑性发展阶段的完整响应过程，模型中设置的6.4ft/s²的加速度输入，对应实际地震烈度下的地面运动峰值加速度，能够复现地震发生时地面运动对结构产生的水平往复作用力。从仿真输出的结果可以直观看到，结构在水平地震力作用下的变形呈现典型的剪切型特征，底层的层间位移量明显大于二层，这和低层框架结构的地震变形规律完全吻合，框架柱的上下端、梁柱节点位置是应力集中的核心区域，这些位置也是实际结构设计中需要重点加强箍筋配置、保证节点核心区抗剪承载力的关键部位。

　　在实际工程应用场景中，这类仿真分析的结果可以直接给结构设计人员提供量化的参考依据，比如不同位置柱的应力峰值可以用来调整柱的截面尺寸和配筋率，层间位移的计算结果可以用来验算结构是否满足抗震规范规定的弹性层间位移角限值，避免地震作用下填充墙、装修层出现非结构性损坏。模型在搭建过程中完全遵循结构力学的基本假定，梁、柱采用线单元模拟并赋予实际的截面刚度参数，楼板采用壳单元模拟面内刚度贡献，整体阻尼比按照钢筋混凝土结构的常规取值设置，质量源按照实际建筑的恒载加活载组合取值，保证仿真计算的结果和实际结构的地震响应偏差控制在工程允许范围内。

　　从安装边界和尺寸适配的角度来说，这类框架结构的柱网尺寸可以根据实际建筑的使用需求调整，模型中采用的柱距、层高参数都是常规民用建筑的常用取值，设计人员可以直接在这个模型的基础上修改柱网跨度、层高、构件截面尺寸，快速完成不同方案的抗震性能对比，不需要从零开始搭建仿真模型，能够大幅缩短方案阶段的验算周期。另外模型中提取的应力分布云图、变形云图，也可以作为结构抗震性能化设计的佐证材料，用来判断结构在设定地震烈度下是否处于弹性工作状态，是否存在薄弱层需要进行针对性加强，比如如果计算发现某根柱的应力远超其他柱，就可以通过加大该柱截面、提高混凝土强度等级、调整柱网布置的方式优化结构整体的抗震性能，避免出现应力集中导致的局部破坏，进而引发整体结构的连续倒塌。

　　很多基层设计人员在做低层框架设计时，往往只按照规范要求进行配筋计算，忽略了地震作用下的整体动力响应验算，尤其是结构布置不规则、柱网不均匀的项目，很容易出现应力集中的薄弱部位，这类仿真模型的应用，能够让设计人员直观看到结构在地震作用下的受力和变形状态，把抽象的力学计算转化为可视化的结果，更容易发现常规手算容易忽略的问题，比如主次梁节点的应力突变、楼板在地震作用下的应力传递不均匀、角柱的双向受力应力叠加等问题，这些细节都是保证结构抗震安全的关键控制点。
