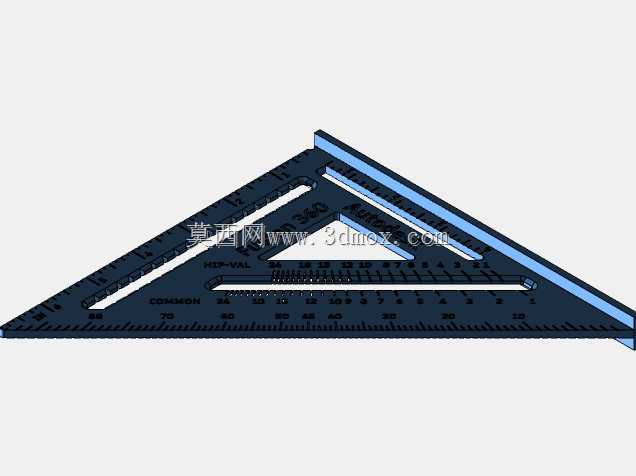

木工测量用多功能三角角度尺结构设计

　　在木工作业、小型金属构件划线、家装现场裁切定位这类场景里，这类三角结构的快速测量尺是一线作业人员随身配备的高频工具，区别于普通平板直角尺，它的结构集成了多维度测量功能，不需要频繁更换工具就能完成多数现场定位作业。从实际使用的工况来看，这类尺具首先要满足手持操作的便携性，整体采用等腰直角三角形的主体结构，直角边长度适配成年人单手握持的尺寸范围，边缘做了加厚的止口设计，靠在工件边缘时不会出现滑移错位，尤其是在木方、铝合金型材这类长条工件上划90度垂线、45度斜角线时，加厚的定位边能完全贴紧工件侧面，不需要额外扶持就能保证划线基准的准确性。尺身的刻度设计做了分区处理，长直角边一侧标注公制长度刻度，刻度线做了凹陷蚀刻处理，

　　长期摩擦使用也不会出现刻度磨损脱落的问题，斜边位置集成了角度换算刻度，对应常见的屋面坡度、木工榫接角度，作业时不需要额外计算三角函数，直接对齐刻度就能读出对应的角度值，能大幅减少现场作业的计算量，降低出错概率。尺身中间的镂空结构不是单纯的减重设计，不同宽度的镂空槽对应常用的划线宽度，配合木工铅笔或者划针，能直接划出平行于基准边的直线，不需要额外搭配直尺平移，在做板材裁切线定位、龙骨安装间距标记时，能直接靠住基准边一次划出对应位置的标记线。三角区域的镂空还预留了常见角度的定位边，除了基础的90度、45度，还能快速定位30度、60度的划线角度，在做斜榫切割、斜向支撑定位时，不需要调整量角器，直接靠尺就能完成定位。

　　设计时特意考虑了现场作业的耐用性，尺身主体采用硬质铝合金材质，表面做了氧化发黑处理，既保证整体刚度不会因为受力出现弯折变形，又能在金属、木材表面滑动时不会划伤工件表面，边缘的刻度区域做了亮色填充，在光线不足的作业现场也能快速读准刻度值。尺身的直角顶点位置做了微小的避让缺口，在工件存在直角毛刺、焊渣凸起的时候，尺身依然能完全贴紧工件的两个垂直面，不会因为顶点位置的干涉导致测量基准偏移，这个细节是很多普通廉价三角尺忽略的点，实际现场使用时能避免很多因为基准不准导致的裁切误差。从安装边界的角度来说，这类尺具不需要额外的固定结构，完全依靠手持贴合基准面完成作业，整体厚度控制在5毫米以内，能伸进狭窄的缝隙里完成内部尺寸的测量，

　　尺身的边角都做了圆弧倒角处理，放在工具包里不会刮划其他工具，手持操作时也不会划伤手掌。在实际的木工作业场景里，它可以替代直角尺、量角器、平行划线规三类工具，做框架结构直角校验时，直接把尺的两个直角边贴紧框架的两个邻边，就能快速判断拼接角度是否存在偏差，不需要反复调整测量位置；在做板材斜切定位时，把斜边靠在切割机的定位挡板上，就能快速调整出需要的切割角度，比单独用量角器调整的效率高很多。针对现场划线的需求，尺身边缘还做了0.5毫米的刻度细分，满足精细木作、小型金属件加工的尺寸精度要求，刻度的零位和尺的基准边完全齐平，不会出现零位偏移导致的系统测量误差。整个结构没有多余的活动零部件，不存在长期使用后松动移位的问题，日常维护只需要清理尺身表面的木屑、金属碎屑即可，不需要额外的润滑或者校准，适合在工地、木工房、维修现场这类复杂工况下长期使用。
