便携式表面粗糙度检测探头结构设计

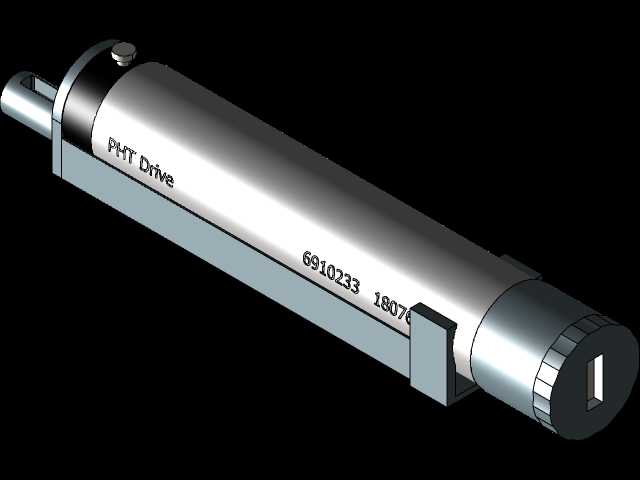

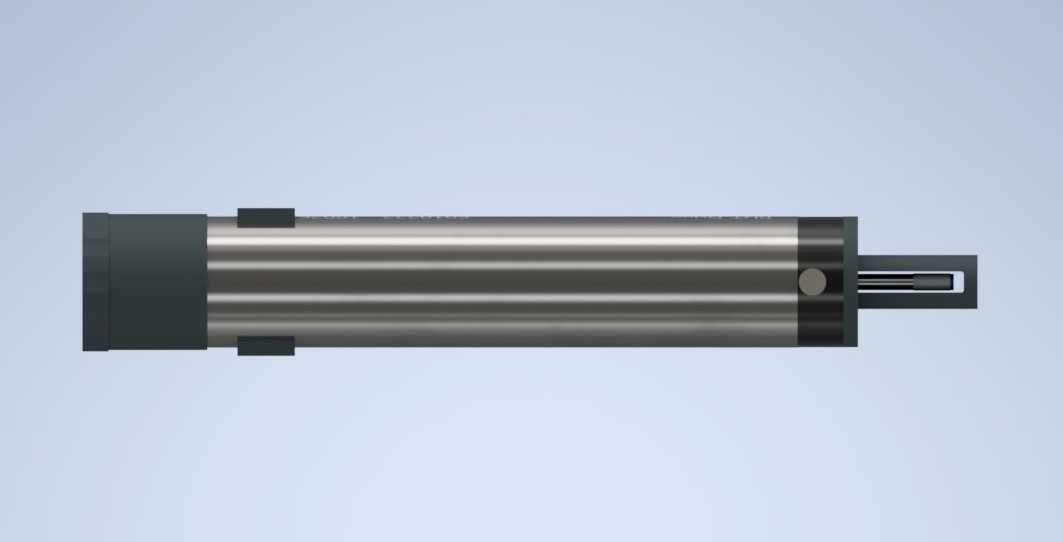

　　这款粗糙度检测探头的结构设计，核心围绕机加工现场的快速抽检需求展开，区别于实验室固定安装的台式粗糙度仪，整体采用长筒式手持构型，适配生产车间内机床旁、装配工位、来料检验区等多场景的移动检测需求，操作人员单手握持即可完成测量动作，无需额外搭建固定支架，能大幅降低批量零件加工过程中的抽检等待时间。从功能实现逻辑来看，探头前端伸出的测杆部分集成了触针式传感组件，测量时测针垂直接触被测工件表面，沿设定采样长度滑行时，将表面微观轮廓的高低起伏转化为电信号传输至后端处理单元，本次建模仅还原探头主体机械结构，未包含配套的显示处理模块，方便设计人员将其集成到自动化检测工位、在线质检专机的结构布局中做干涉校验。结构设计上，筒身主体采用分段式装配思路，

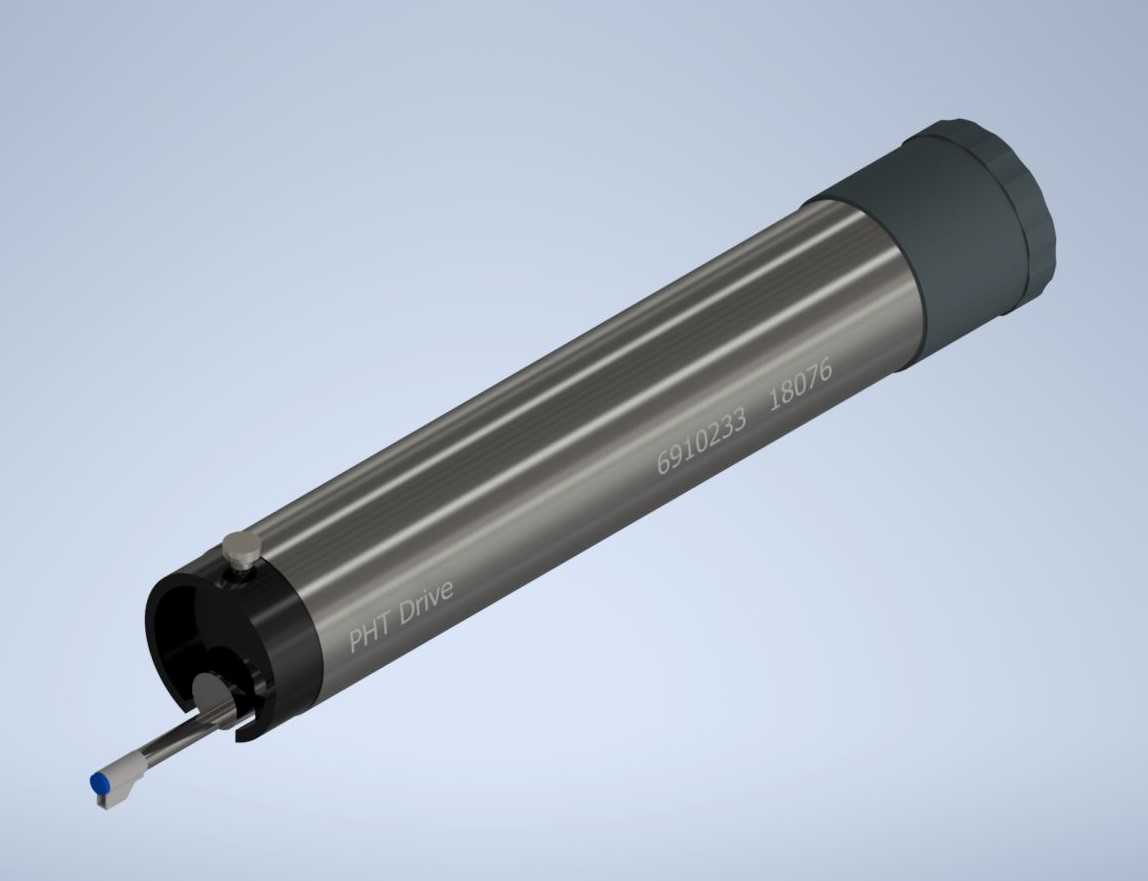

　　前端测杆伸出位置设置了硬质耐磨导向套，避免频繁移动测量过程中测杆受侧向磕碰发生形变，导向套与筒身采用过盈配合加周向紧定螺钉固定，长期使用磨损后可单独更换导向套，无需拆解整个探头内部组件。筒身中部的握持区域做了微滚花纹理处理，对应模型表面的标识刻印区域，实际生产中该区域采用哑光防滑镀层，既避免手持检测时打滑，也能减少车间内切削液、油污附着导致的清洁难题。尾部设置了数据接口与防护端盖，接口采用内嵌式设计，端盖与筒身通过卡扣连接，闲置状态下可盖住接口，避免车间内的金属切屑、粉尘进入接口造成接触不良。从安装边界尺寸来看，筒身主体外径控制在适配常规手持操作的范围，前端测杆伸出长度满足常见轴类、平面类零件的表面检测行程需求，

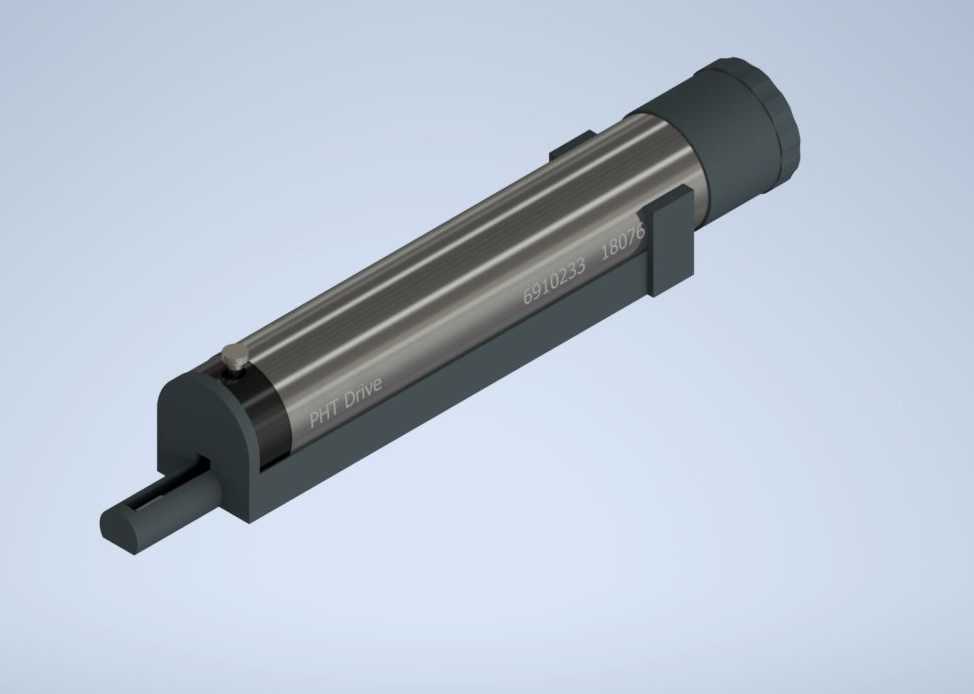

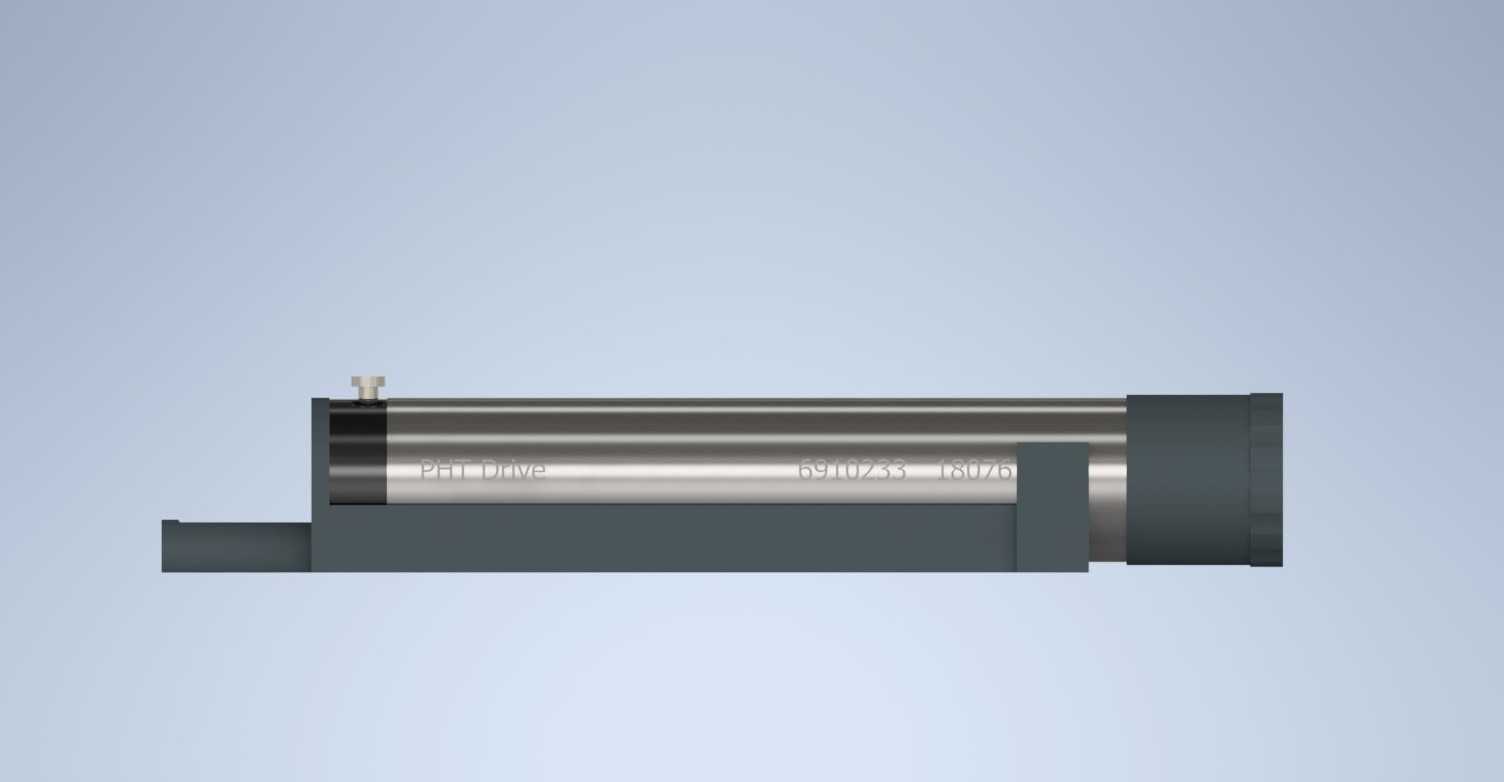

　　筒身侧面预留的安装凸台可适配专用固定夹具，当需要将探头集成到自动化检测设备上时，可通过该凸台完成定位锁紧，无需额外设计复杂的转接结构，凸台上的定位孔位置与通用光学调节架的安装孔位匹配，方便调整测量角度与进给位置。在细节结构处理上，测杆与前端盖之间设置了双层防尘密封圈，能阻挡检测过程中带入的磨粒、切削液进入筒身内部，保护内部的精密导向与传感组件；筒身内部的走线槽沿内壁轴向布置，避免内部线缆在装配时与运动组件发生剐蹭，尾部的线缆出口处设置了橡胶护线套，减少频繁插拔数据线时的线缆弯折疲劳。针对现场使用中常见的误碰掉落风险，筒身两端的端盖都做了加厚倒角处理，掉落时可通过端盖先接触地面吸收冲击，避免内部传感组件受直接冲击损坏；

　　前端测杆位置设置了可伸缩的防护套，非测量状态下防护套弹出包裹测针，避免测针受硬物触碰断裂，测量时防护套被工件表面压回，不影响正常采样行程。建模过程中对各装配面的公差配合做了对应还原，比如导向套与筒身的配合公差、测杆与导向套的滑动间隙、端盖与筒身的卡扣配合量都按照实际量产的装配要求设置，方便结构设计人员直接参考该结构做同类检测探头的改型设计，也可用于质检工位的布局仿真，验证不同尺寸工件检测时探头的操作空间是否充足，避免出现工位布局完成后探头无法伸入测量位置的问题。
