发动机曲轴飞轮惯性荷载结构三维设计

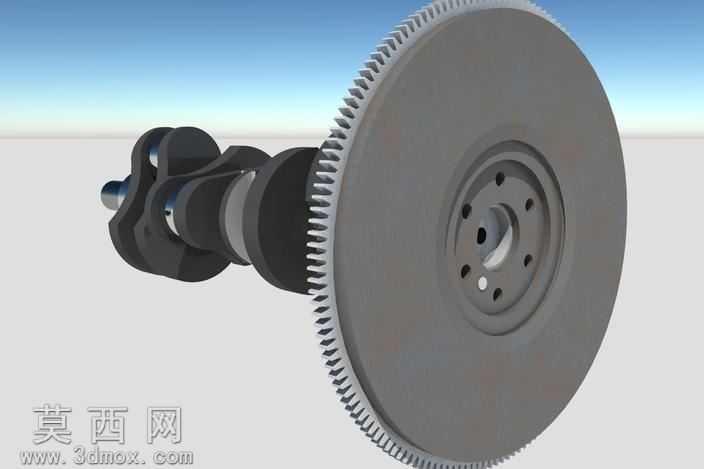

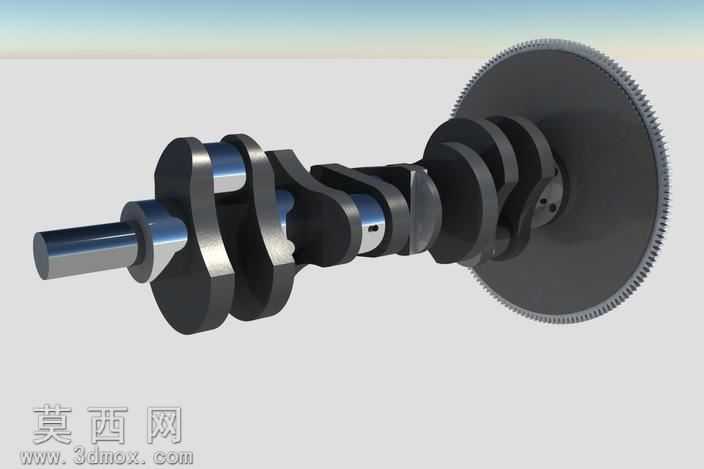

本作品针对内燃机动力输出端的惯性荷载承载需求完成三维建模设计，核心围绕曲轴与飞轮的配合结构展开，在三维建模过程中，首先对曲轴的曲柄销、主轴颈、平衡块结构进行参数化绘制，严格遵循动力传递的受力逻辑规划各段轴径的过渡圆角，避免应力集中问题，平衡块的配重轮廓经过反复调整，匹配对应缸数的动平衡要求，保证运转过程中抵消往复惯性力。与曲轴输出端配合的飞轮部分，建模时精准还原了外缘启动齿圈的齿形参数，每一个轮齿的齿顶高、齿根圆角都按照机械传动标准绘制，保证与启动马达驱动齿轮的啮合精度；飞轮本体的盘式结构做了厚度渐变处理，中心区域设计有与曲轴定位配合的轴孔、螺栓连接孔组，孔位的分度圆直径、孔深公差都在建模阶段做了参数约束，同时在中心位置预留了定位销孔，保证装配时的同轴度要求。渲染阶段采用金属铸铁材质模拟飞轮与曲轴的基体质感，对轴颈配合面做了高光磨削质感处理，齿圈轮齿的啮合面做了细微的磨损纹理还原，平衡块的非加工面保留了铸件的粗糙肌理，通过光影调整突出各部件的结构层次，清晰展现曲轴与飞轮装配后的整体形态。设计思路上重点围绕惯性荷载的承载特性，飞轮的质量分布经过合理规划，外缘区域的质量占比经过优化，保证在合理的整体重量下获得足够的转动惯量，能够在发动机做功行程储存能量，在其他行程释放能量，平稳曲轴的输出转速，降低转速波动；曲轴与飞轮的连接法兰面做了止口结构设计，保证两者装配后不会出现径向窜动，连接螺栓的孔位做了沉头处理，避免螺栓突出干涉周边部件。整个装配模型的配合关系完全按照实际机械装配逻辑搭建，各部件之间不存在干涉问题，既还原了实物的结构特征，也体现了惯性荷载作用下动力部件的设计逻辑，可用于动力结构原理展示、相关零部件设计参考使用。
