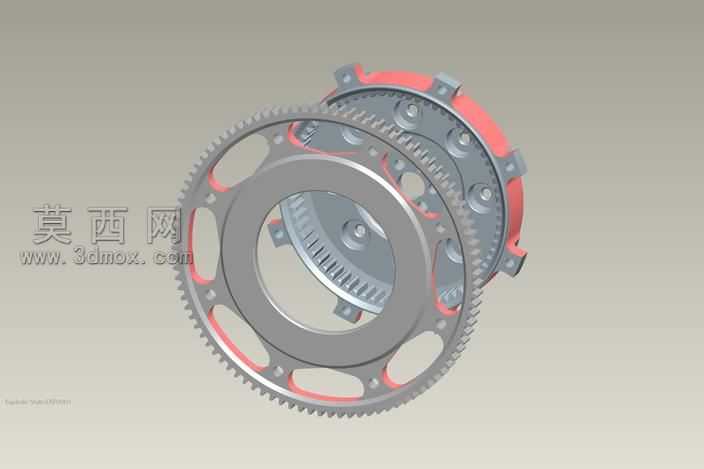

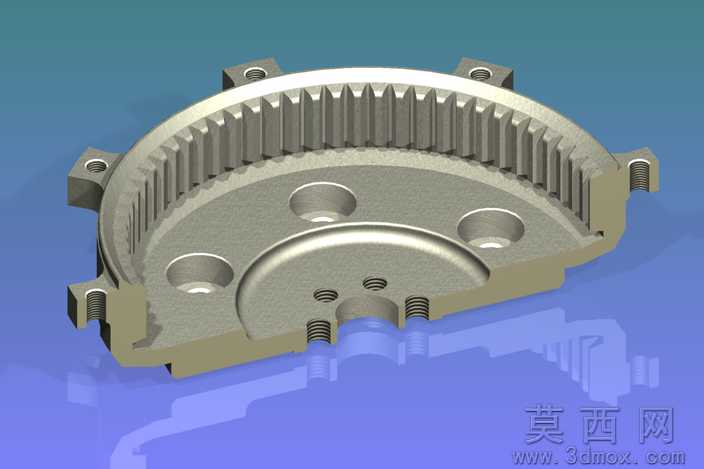

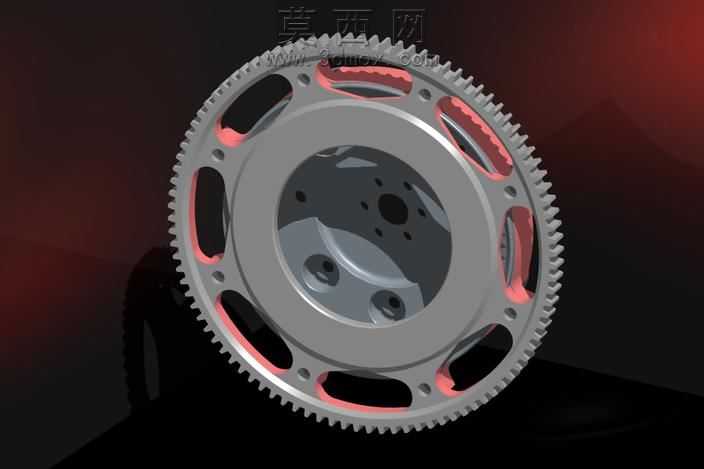

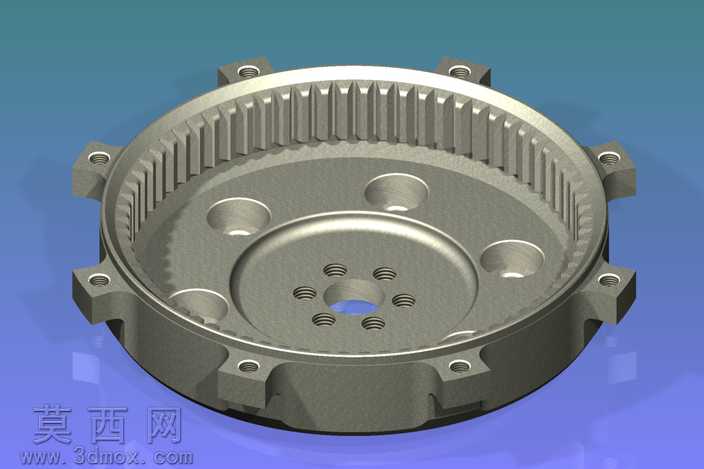

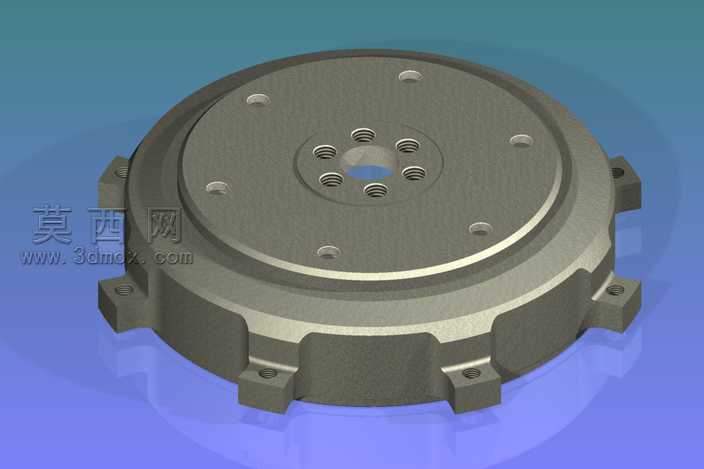

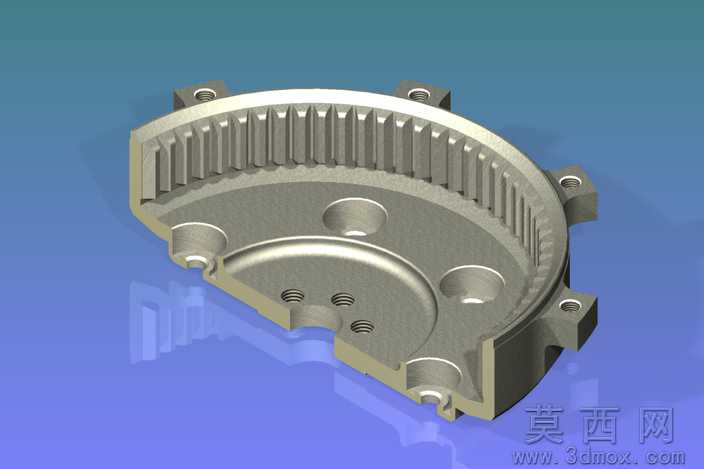

本作品为摩托车配套的飞轮结构三维模型,建模阶段以动力传动系统的实际工况需求为核心设计依据,首先完成飞轮核心基体的参数化构建:精准绘制中心安装定位孔组的分布圆尺寸,匹配发动机曲轴输出端的安装定位要求,保证装配同轴度公差符合机械设计规范。外圈齿圈部分采用渐开线齿形参数化建模,逐齿校准齿距、齿高与齿厚参数,确保与启动电机驱动齿轮的啮合精度,避免启动过程出现打齿、卡滞等问题。轮辐部分采用轻量化镂空设计,在保证整体结构强度、满足转动惯量设计要求的前提下,通过均匀分布的异形镂空槽削减非必要重量,降低动力输出端的转动负载,镂空边缘做圆角过渡处理,减少应力集中风险,提升部件高速旋转时的结构稳定性。材质与渲染阶段,飞轮主体采用高强度铸钢材质表现,赋予金属哑光磨砂质感,还原机加工后的金属表面肌理;齿圈与轮辐衔接处的红色密封/减震衬层采用耐油橡胶材质表现,区分不同部件的材质属性,通过光影渲染突出飞轮的金属厚重感与结构层次感,清晰展现各部分的装配关系。设计过程中充分考虑飞轮的核心功能:通过自身合适的转动惯量储存发动机做功行程的能量,带动曲柄连杆机构越过上下止点,降低发动机运转时的转速波动,同时外圈集成的启动齿圈承担发动机启动时的动力传递作用,中心孔组兼顾安装定位与动力输出的同轴度要求,轮辐的镂空设计兼顾减重与动平衡性能,整体结构完全匹配摩托车发动机的实际装配与使用需求,可用于动力系统结构展示、装配模拟、工程设计参考等场景。
------分隔线----------------------------
- 上一篇:锥形轧辊轴承枢纽组装分解三维结构
- 下一篇:发动机曲轴飞轮惯性荷载结构三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 29 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,Autodesk Inventor2011,CATIAV5,Pro/Engineer WildfireR5.0,
- 软件分类 通用机械零部件
