拓扑优化超轻金属承重支架结构设计

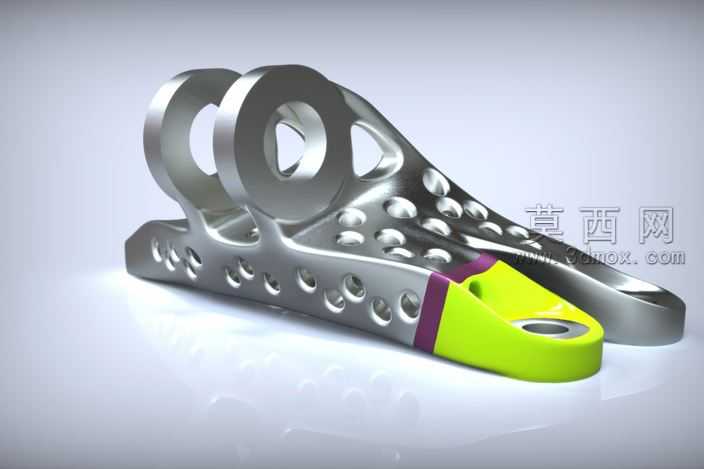

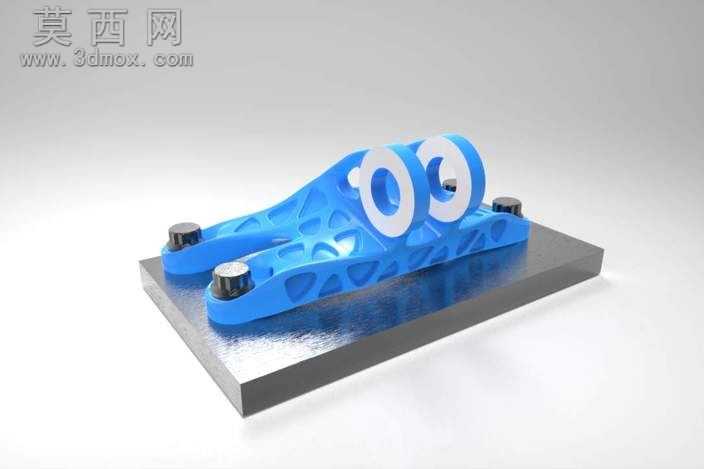

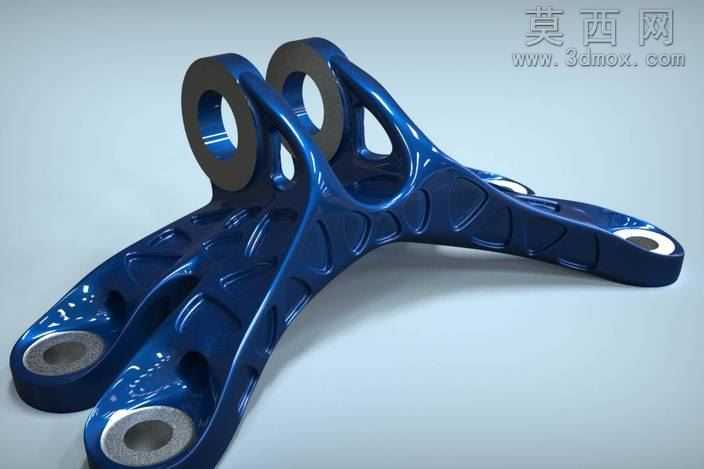

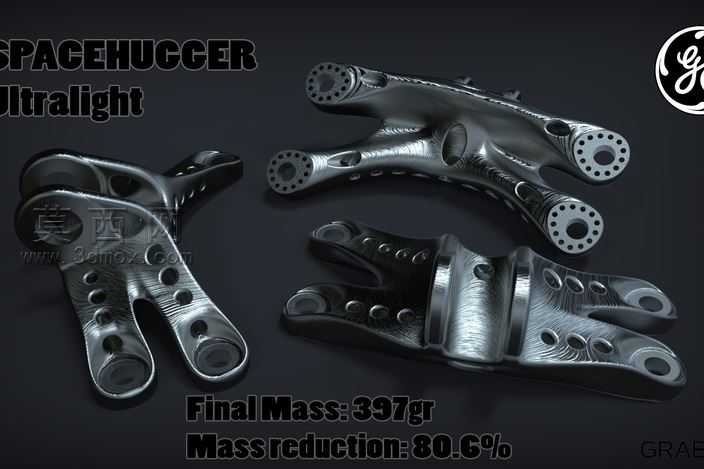

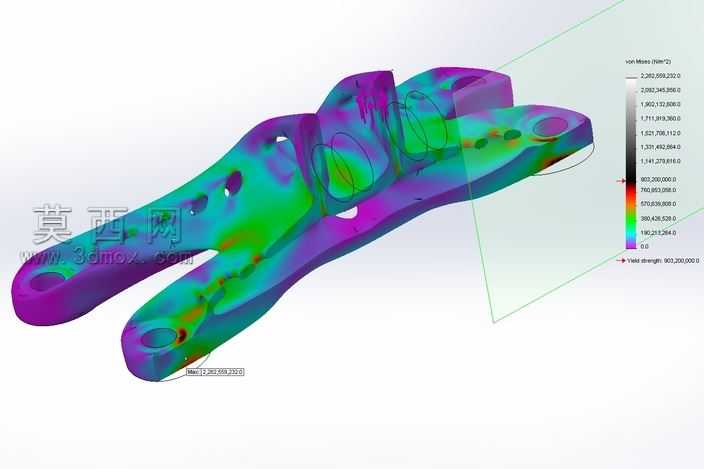

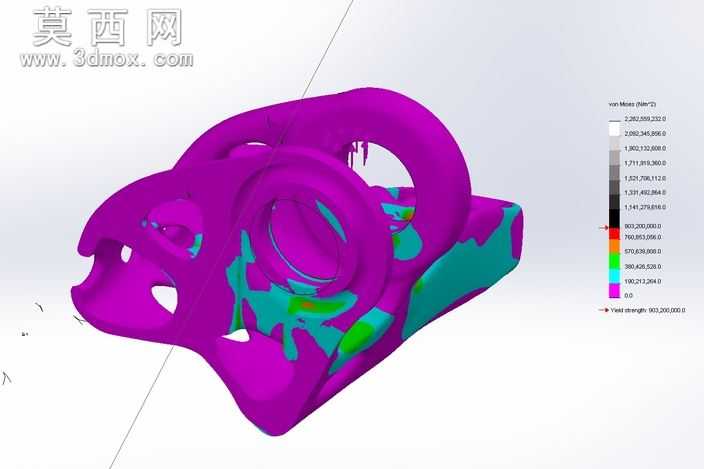

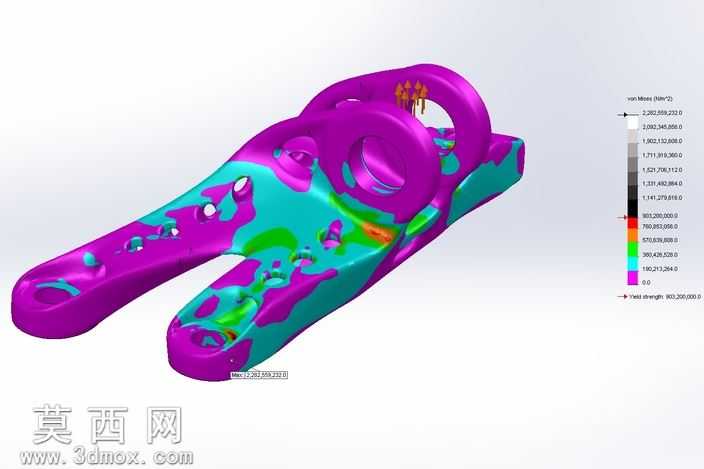

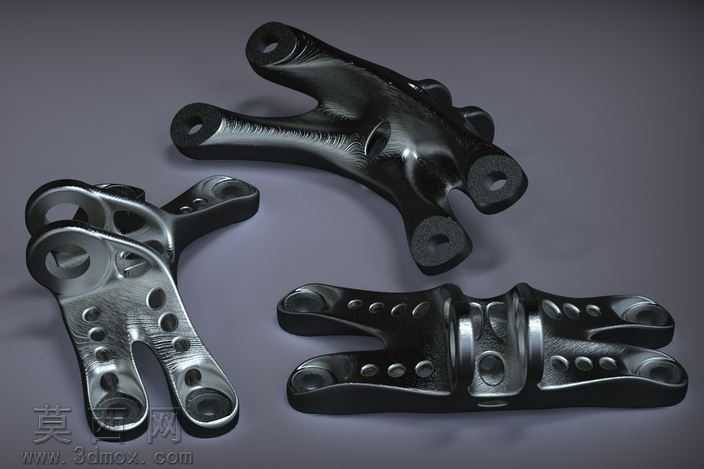

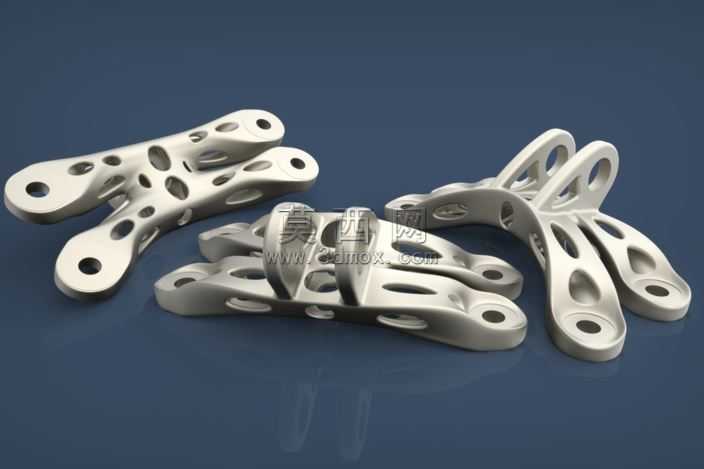

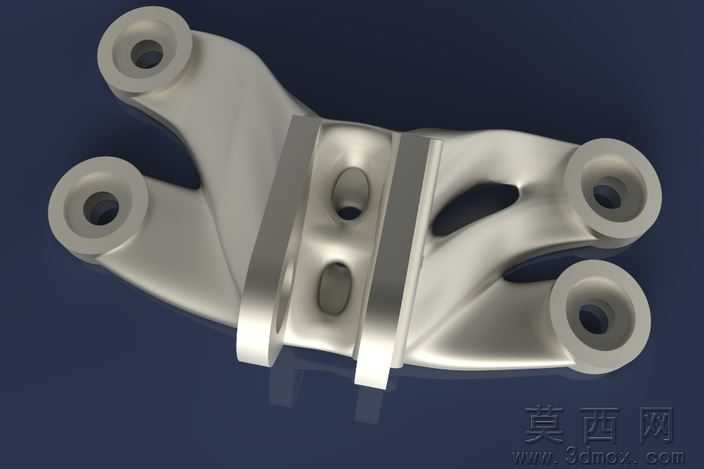

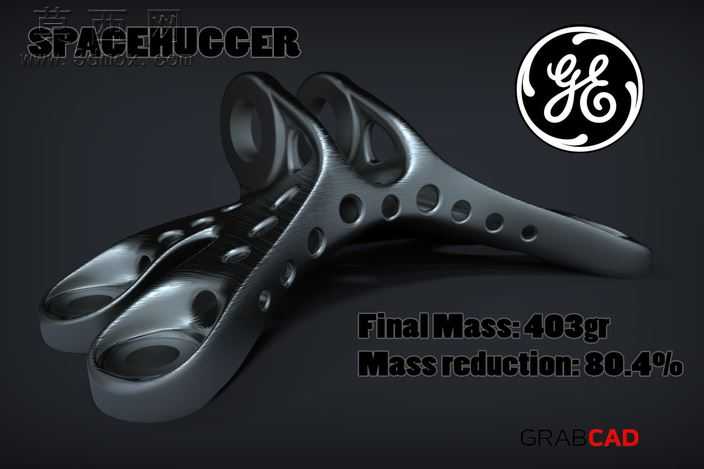

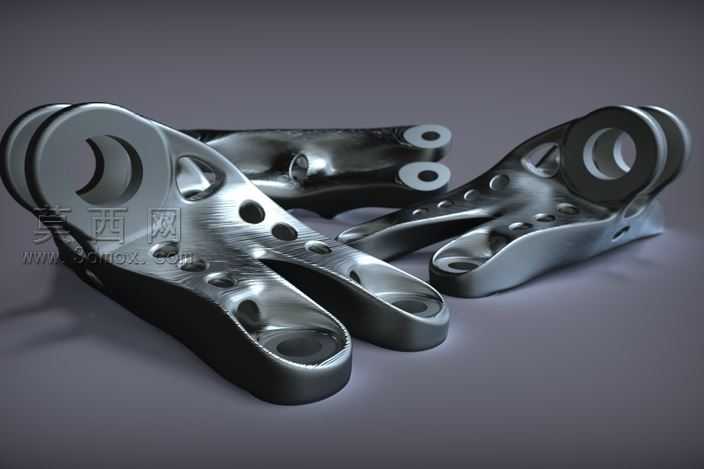

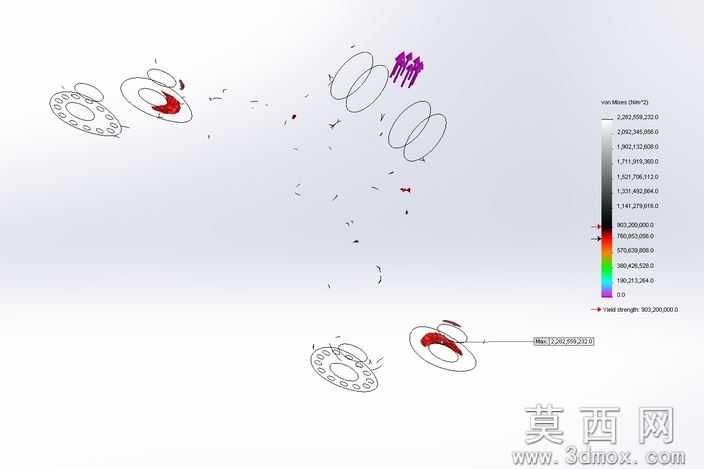

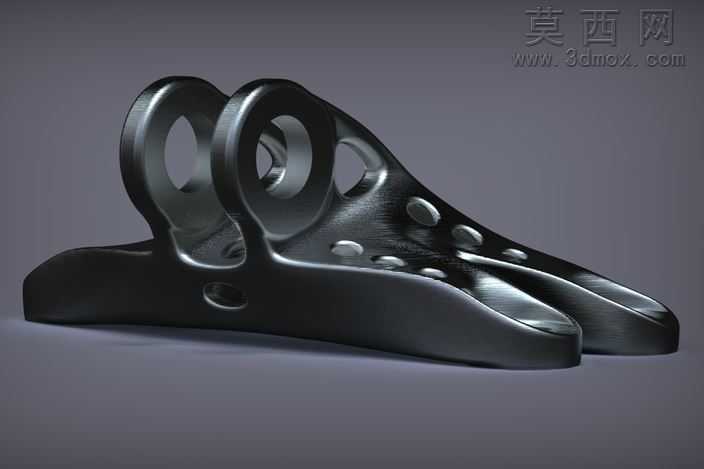

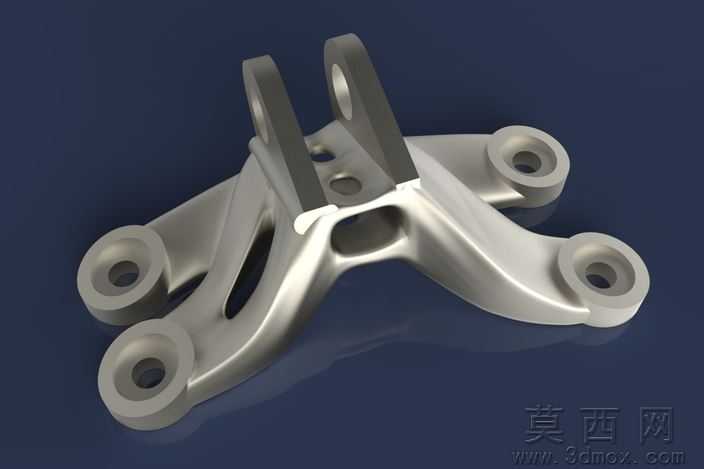

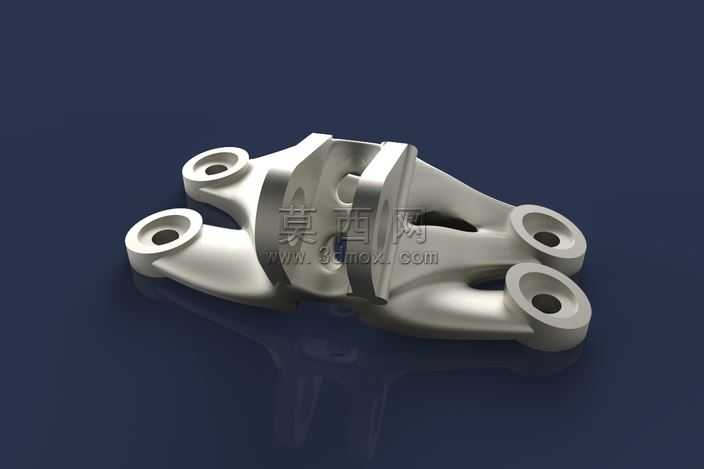

本作品为采用拓扑优化技术完成的超轻金属承重支架三维设计，整体建模过程围绕极限轻量化的核心目标展开，在三维建模阶段首先完成初始受力工况的边界条件设定，明确支架各个安装点位的载荷约束、连接孔径的尺寸公差要求，确保所有安装对接位置的几何精度符合装配标准。建模过程中依托结构优化算法迭代生成传力路径，剔除所有非受力区域的冗余材料，最终形成的仿生分枝状结构完全顺着应力传导方向排布，每一处肋条的走向都对应主应力迹线，避免出现应力集中的直角转折区域，所有结构过渡位置均采用顺滑的曲面衔接，既降低了应力集中系数，也适配金属增材制造的工艺要求，避免出现悬垂角度过大的难加工结构。材质设定上选用高强度金属材质进行渲染表现，通过金属材质的粗糙度、反射率参数调节，还原出机加工金属部件的细腻质感，渲染阶段采用影棚级布光方案，通过多角度柔光突出结构的曲面起伏与镂空细节，清晰展现每一处减重孔、加强肋的形态特征，将最终成品397克的重量、80.4%的减重比例直观呈现。设计过程中先后迭代多个版本，早期版本针对壁厚约束不足的问题进行了多轮调整，对壁厚小于工艺阈值的区域进行补强，在不显著增加重量的前提下满足最小墙体厚度的制造要求，确保结构在实现极致减重的同时，依然保有足够的结构强度与刚度，能够承受额定工况下的各类载荷，不会出现形变超限或者断裂失效的问题。整体结构的多孔设计并非单纯为了减重，每一处开孔的位置、尺寸都经过受力校核，在去除无效材料的同时保证传力路径的连续性，分枝状的结构形态将集中载荷均匀分散到各个连接端点，让每个安装孔位的受力更加均衡，大幅提升了支架的载荷承受能力，实现了减重与性能的最优平衡。
