霍布森直角等速万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2023-08-01 ID:703721
  • 霍布森直角等速万向联轴器结构设计
  • 霍布森直角等速万向联轴器结构设计

  在轻工输送、小型自动化设备、非标传动机构的布局中,经常会遇到两根传动轴呈90度直角布置、且轴系对中精度无法做到严格同轴的传动场景,这类场景如果采用常规锥齿轮传动,不仅对安装空间的预留尺寸要求高,齿轮啮合侧隙的调整也会耗费大量装配工时,一旦设备运行中出现机架微变形,锥齿轮很容易出现打齿、磨损加剧的问题。霍布森联轴器正是针对这类小扭矩直角传动场景开发的无齿轮等速万向结构,它完全摒弃了齿形啮合的传动逻辑,靠两根弯曲成型的金属杆在两个支腿的安装孔内自由转动来完成扭矩传递,从结构根源上降低了对轴系对中精度的要求。

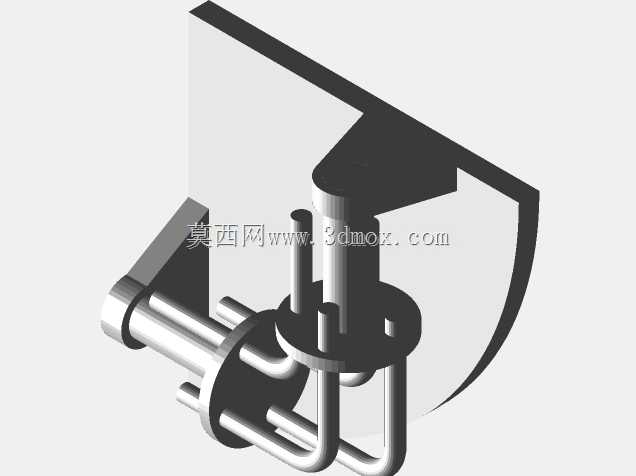

  从结构组成来看,这款联轴器主要包含两个分别连接主动轴、从动轴的支腿座,以及两根对称布置的弯杆传动件,所有部件都集成在一块安装基板上,两个支腿座呈90度垂直布置,分别预留了与传动轴配合的安装孔位,孔内做了光滑减摩处理,不需要额外加装滚动轴承,依靠金属件之间的小间隙配合就能实现灵活转动。两根弯杆的弯曲半径经过精准计算,弯杆的两端分别穿入两个支腿座对应的通孔内,当主动轴带动其中一个支腿座转动时,支腿座会通过孔壁推动弯杆产生周向位移,弯杆再将扭矩传递到垂直布置的另一个支腿座上,带动从动轴同步转动,整个传动过程中两根弯杆可以在孔内自由滑动、小幅转动,自动补偿两根轴之间的角度偏差、径向偏移,哪怕安装时两轴的对中误差达到常规联轴器允许偏差的2-3倍,也能顺畅传递动力,不会出现卡滞、传动效率骤降的问题。

  在实际选型应用时,首先要明确这款联轴器的适用扭矩边界,它属于小扭矩传动部件,更适合传递扭矩在10N·m以内的轻载传动场景,比如小型包装设备的料道转向驱动、3D打印设备的直角传动模组、教学演示用传动试验台、小型智能家居的动力转向机构等,不适合重载、冲击载荷大的传动工况。安装边界方面,这款联轴器的整体安装轮廓为近似方形的扁平结构,安装基板上预留了四个对称的固定安装孔,孔位间距按照常规小型设备的安装型材间距设计,可以直接固定在铝型材机架、钢板安装面上,不需要额外加工复杂的定位止口,两个轴连接孔的轴线严格呈90度垂直,孔的直径适配常规的小型圆轴输出端,用户可以根据自身使用的轴径调整孔的配合公差,选择间隙配合或者过渡配合,配合段的长度设计为轴径的1.5倍,足够传递额定扭矩,不会出现轴孔配合打滑的问题。

  设计这款联轴器的三维结构时,核心要把控几个关键尺寸的公差:首先是两根弯杆的弯曲角度一致性,两根弯杆的弯曲半径、弯折角度必须完全对称,否则转动过程中会出现传动不等速、卡滞的问题,建模时要先绘制单根弯杆的中心轨迹线,确保弯杆在两个支腿座的转动行程内不会和支腿座、安装基板产生运动干涉,弯杆的直径要和支腿座上的通孔保持合理的配合间隙,间隙过小会导致转动阻力大,间隙过大则会出现传动回差,影响传动精度。其次是两个支腿座的轴孔同轴度、垂直度公差,两个支腿座的轴孔轴线必须严格相交于一点,也就是弯杆转动的中心交点,否则转动过程中弯杆会被别住,无法自由转动。另外安装基板的平面度也要控制在合理范围内,避免安装后两个支腿座出现倾斜,导致传动卡涩。

  和常规的十字轴万向节相比,这款霍布森联轴器的结构零件数量更少,没有十字轴、滚针轴承、卡簧等细碎零件,加工制造的难度更低,只需要通过常规的车削、折弯工艺就能完成所有零件的加工,装配时只需要将两根弯杆穿入支腿座的孔内,再将支腿座固定在基板上即可,装配工序非常简单,后期维护也不需要加注润滑脂,依靠金属件本身的耐磨性能就能满足长期轻载运行的需求。同时它的等速传动特性不需要成对使用万向节就能实现直角等速输出,相比单十字轴万向节存在的传动转速波动问题,它的输出转速和输入转速完全同步,更适合对传动转速稳定性有一定要求的轻载场景。在实际装配调试时,不需要像锥齿轮传动那样反复调整啮合间隙,只需要将两个轴分别插入支腿座的轴孔内,固定好安装基板就能完成装配,哪怕机架在运行过程中出现小幅的变形、位移,弯杆也能通过在孔内的自适应转动补偿偏移量,维持动力的正常传递,大幅降低了设备的装配难度和后期维护成本。
