差压开关组合式电子压力中断器件

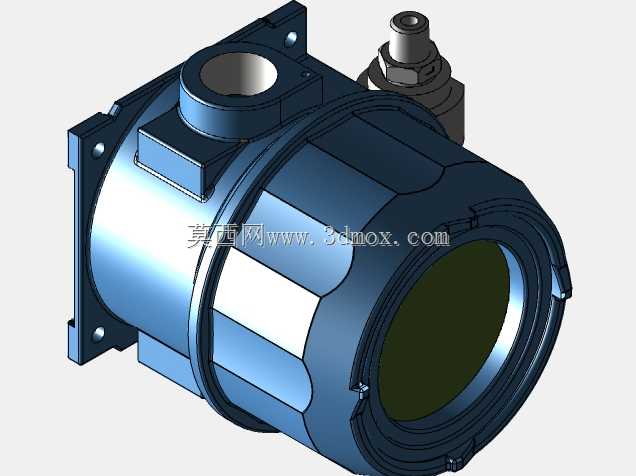

　　这类组合式电子压力中断器件，核心应用在工业流体管路的压力超限保护场景，常见于化工流体输送、液压动力站、压缩空气管网、工业制冷循环系统的管路上，作为系统压力异常时的触发中断部件，当管路内压差或者压力值达到设定阈值时，器件内部的电子触发机构会快速输出通断信号，切断后端控制回路的动力供给，避免管路超压引发的密封失效、管路爆裂、设备过载等故障。从结构设计来看，主体采用圆筒形承压壳体结构，侧边设置带安装孔的方形法兰连接座，法兰面预留密封槽位，安装时可直接对接管路法兰，通过螺栓锁紧实现密封固定，不需要额外设计转接安装支架，能有效缩减现场安装的空间占用。壳体顶部预留电气接口，采用标准外螺纹接线结构，

　　可直接适配工业常用的防爆接线软管或者防水电缆接头，满足工业现场的防护要求，电气接线腔与内部压力感应腔之间做了密封隔离设计，避免管路内的流体介质渗入电气部分造成短路故障。设计过程中首先要考虑承压边界的强度，壳体壁厚根据常用的公称压力等级做冗余计算，在满足1.5倍耐压安全系数的前提下，尽可能缩减壳体壁厚来降低整体重量，壳体外部的多段环形加强筋结构，既可以提升壳体的抗外压变形能力，也能在器件安装时作为夹持位，方便现场施工时使用管钳等工具完成锁紧操作。前端的圆形敞口结构是压力感应膜片的安装位，膜片采用耐油耐腐的弹性金属材质，可适配不同特性的流体介质，感应压差的范围可通过内部弹簧预紧力调整，覆盖常规工业场景的压力检测区间。安装边界方面，

　　侧边法兰的安装孔采用跨中分布设计，适配DN标准的管路法兰孔距，安装时不需要调整管路的原有法兰位置，可直接替换同规格的传统压力开关器件，整体径向尺寸控制在常规工业压力检测器件的安装空间范围内，不会和周边的管路阀门、其他检测器件产生安装干涉。器件的信号输出采用无源触点形式，可直接接入PLC的数字量输入模块，也可以串入设备的急停控制回路，不需要额外配置信号放大模块，适配绝大多数工业控制系统的接线要求。在结构细节上，壳体表面做了氧化防腐处理，可适应潮湿、有轻度腐蚀的工业车间环境，顶部的电气接口做了防松设计，避免设备运行过程中管路振动导致接线接头松动脱落。内部的感应组件采用模块化设计，后期维护时可直接拆开前端压圈更换感应膜片或者触发组件，

　　不需要整体拆卸器件，能大幅缩短现场维护的停机时间。这类器件相比传统的机械式压力开关，集成了差压检测和压力中断的双重功能，不需要在管路上分别安装差压检测开关和压力中断阀，减少了管路的开孔数量，降低了管路泄漏的风险点，同时整体集成化的结构也减少了现场布线的工作量，在紧凑型的工业设备液压站、小型流体输送机组上应用优势尤为明显。建模过程中需要重点关注法兰安装面的平面度公差，密封槽的尺寸精度，以及内部感应腔的流道顺滑度，避免出现应力集中或者介质残留的死角，电气接口的螺纹精度要符合标准管螺纹的公差要求，保证和外接接头的配合密封性。
