镂空桁架式莫比乌斯环形结构件

　　这类基于莫比乌斯拓扑特性设计的环形镂空结构，最早的工程化落地思路并非来自文创摆件，而是从连续曲面传动、无断点环形支撑的实际需求中演化而来。在轻载环形输送线的导向支撑环设计中，传统拼接式环形导轨存在接缝处的运行顿挫问题，尤其是需要载具沿环面做连续姿态调整的工位，普通圆环结构只能实现周向运动，无法在单环面上完成180度的姿态翻转，而莫比乌斯环的单侧曲面特性，刚好可以让配套的滑动副在沿环体行进一周的过程中，自然完成姿态换向，不需要额外加装翻转机构，能大幅精简环形输送线的结构复杂度。

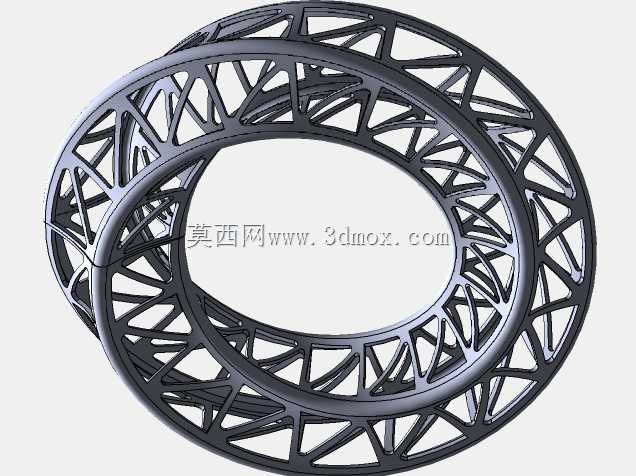

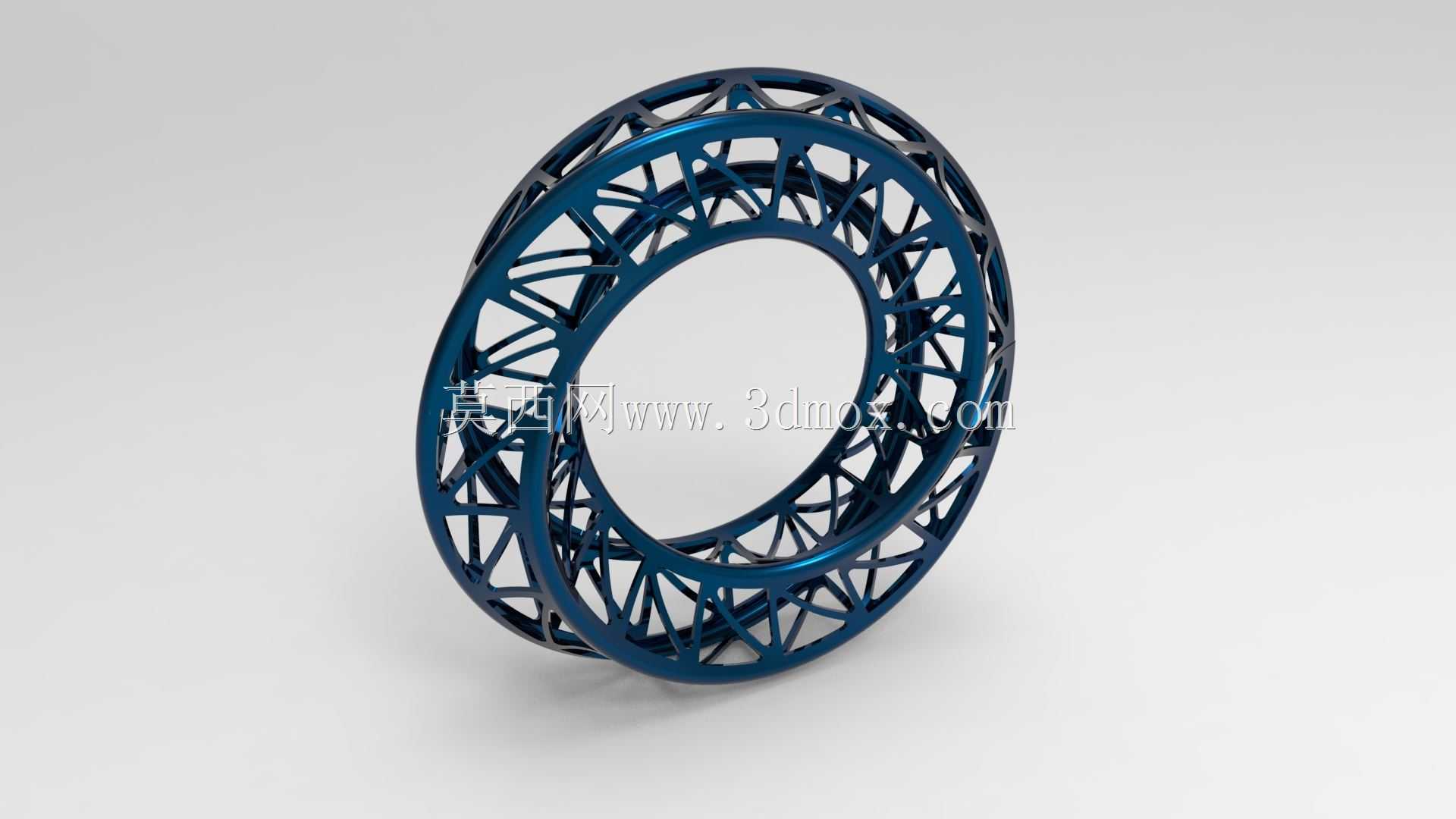

　　从结构设计逻辑来看，这款镂空桁架式的环体没有采用实心曲面的设计方案，核心是在保证环体拓扑形态完整的前提下，尽可能降低结构自重。整个环体的筋条布局沿着莫比乌斯环的扭曲走向做等距排布，每一段筋条的截面都做了等强度优化，在环体承受径向挤压力或者周向扭矩的时候，筋条之间的三角镂空区域可以把受力均匀分散到整个环体，不会出现局部应力集中的问题。这种桁架式的镂空设计还有一个实际优势，就是在采用增材制造工艺加工的时候，不需要添加大量的内部支撑，悬空的筋条角度都控制在自支撑的工艺阈值内，打印完成后的后处理工作量能减少六成以上，也不会因为去除内部支撑破坏环体的曲面精度。

　　在安装边界的设计上，整个环体的断面尺寸保持一致，不管是作为装饰性结构件嵌入到设备外罩，还是作为功能件装配到输送机构上，只需要在环体的任意三个均布位置设计夹持点，就可以完成可靠固定，不需要额外加工定位法兰或者安装孔位。因为莫比乌斯环本身的中心对称特性，固定点的位置选择不会影响环体的动平衡性能，哪怕是在低速旋转的使用场景下，也不会因为固定位置的偏差产生额外的离心振动。

　　实际应用场景中，这类结构除了用在轻载输送线的导向环，还可以作为特种密封件的支撑骨架——普通的环形密封圈支撑骨架存在接缝，长期往复运动后容易在接缝位置出现磨损泄漏，而基于莫比乌斯环制作的一体化支撑骨架没有拼接断点，配合弹性密封体之后，可以实现更长周期的无泄漏运行，尤其适合那种需要密封件随轴做小幅周向扭动的工况。另外在文创展示装置、工业设计展品的结构设计中，这种镂空的莫比乌斯环也常作为核心视觉结构件，因为其连续无断点的曲面形态，配合金属质感的表面处理，能呈现出很强的科技感，同时镂空结构不会遮挡内部的其他展示部件，不会因为结构件本身的体量影响整体展示效果。

　　设计这类结构的时候需要特别注意，环体的扭曲率不能随意调整，要保证整个环面的曲率连续变化，不能出现局部曲率突变的位置，否则不管是3D打印还是采用铸造工艺加工，都容易在曲率突变的位置出现成型缺陷，同时受力的时候也会在突变位置产生应力集中，大幅降低结构的整体强度。筋条的粗细也要和环体的整体外径匹配，一般筋条的截面直径控制在环体断面宽度的六分之一左右，既能保证足够的结构强度，也不会让镂空区域显得过于局促，影响整体的视觉效果和减重效率。如果是作为承载结构使用，还需要在筋条的交接位置做小圆角过渡，避免直角交接带来的应力集中问题，圆角的半径一般取筋条截面直径的四分之一，就能在不影响整体外观的前提下，把交接位置的应力峰值降低40%左右。
