弓型带螺母锁紧连接卸钩结构设计

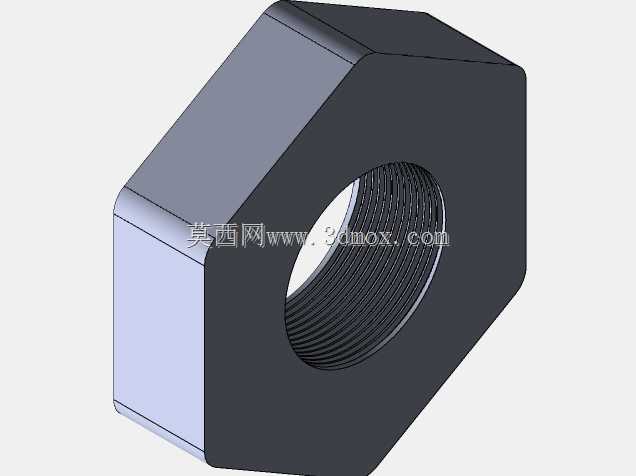

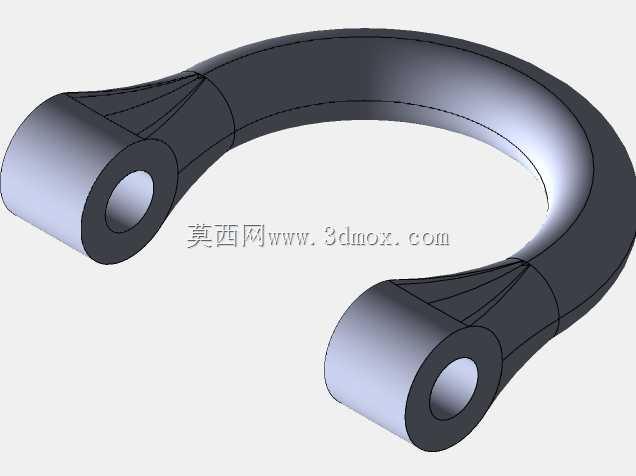

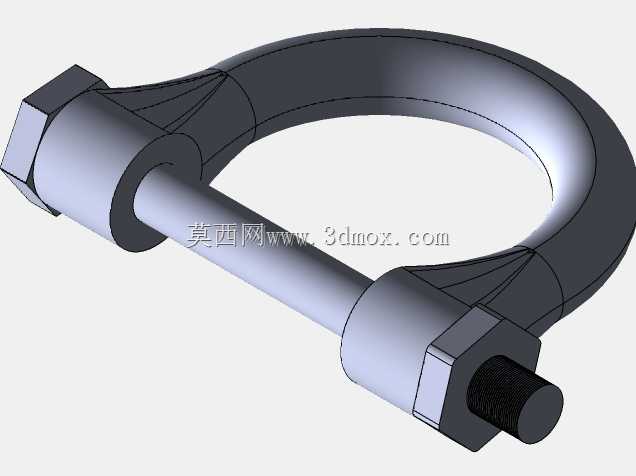

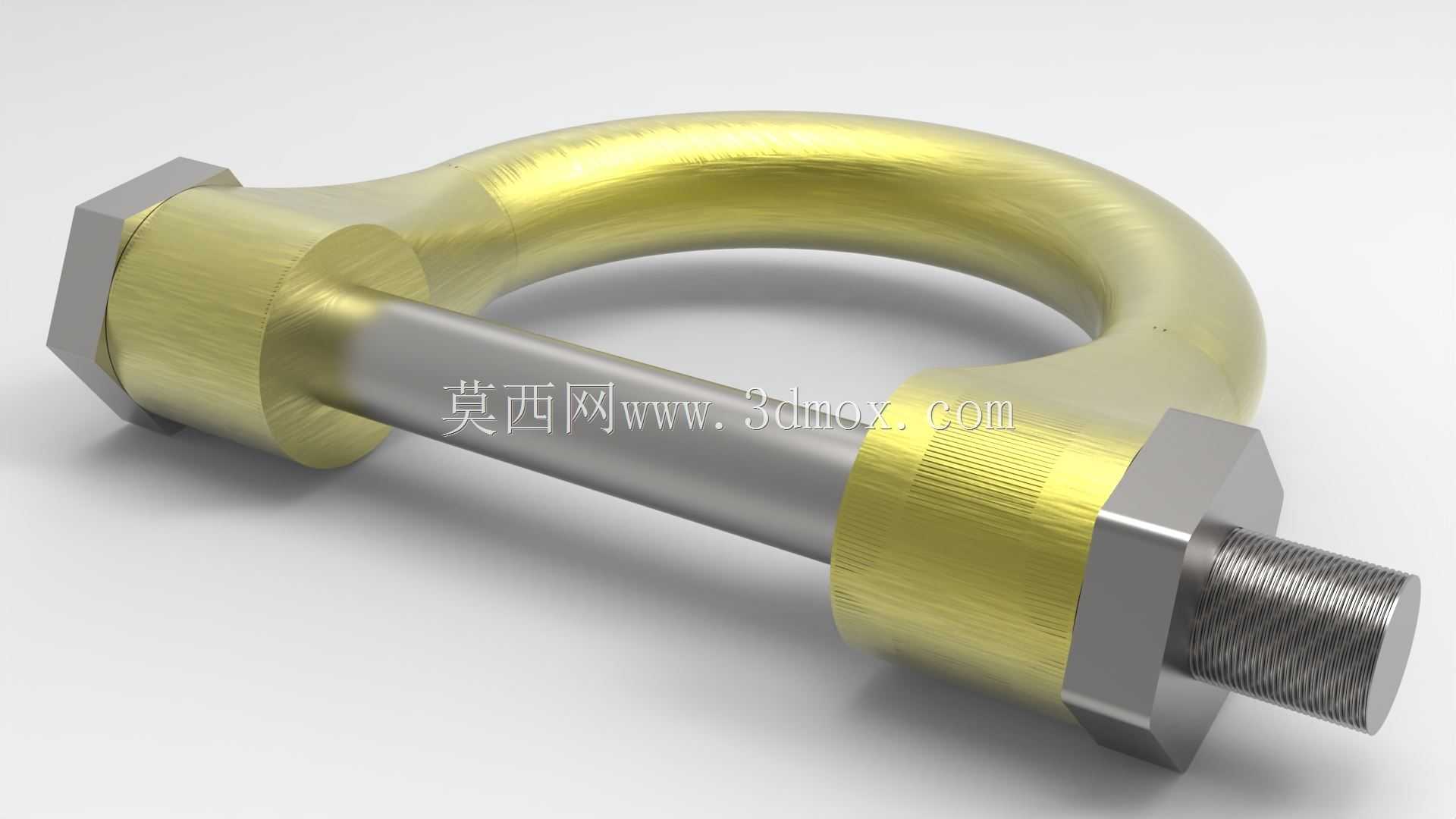

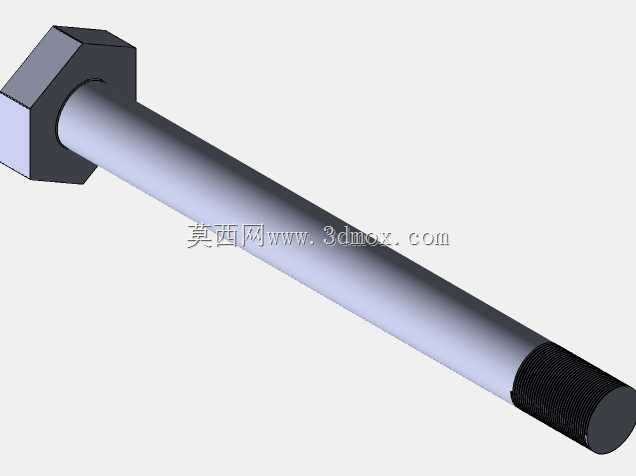

　　这款弓形连接卸钩是起重吊装、索具配套、设备临时拉结场景里的核心受力连接件，日常在车间设备移位、户外桁架搭建、货运绑扎固定、矿山索具配套等场景都能见到它的应用，核心作用是实现两段索具、吊点与被吊物之间的可拆式刚性连接，相比焊接式吊点具备可重复拆装、适配不同挂接点位、维护更换便捷的优势。从结构设计逻辑来看，整体采用经典的弓型弯臂加横向穿销的结构形式，弯臂部分采用大圆弧过渡的截面设计，没有尖锐的应力集中棱角，在承受纵向拉力时，圆弧段可以将载荷均匀分散到整个弯臂截面，避免局部应力过大导致的塑性变形甚至断裂风险；穿销部分采用带外螺纹的圆柱轴结构，一端为六角限位端头，另一端配套同规格六角锁紧螺母，安装时将穿销穿过弓臂两端的同轴销孔后拧入螺母，

　　即可形成封闭的连接环腔，螺母与弓臂接触面之间预留了足够的压紧面，可在挂接索具后通过锁紧螺母消除销孔与穿销之间的配合间隙，避免吊装过程中穿销窜动脱出，同时六角端头与六角螺母的设计适配常规呆扳手、活动扳手的拧紧操作，现场作业不需要专用工具即可完成装拆。从安装边界与尺寸适配角度，设计时充分考虑了不同规格钢丝绳、吊装带的挂接需求，弓臂内侧的净空尺寸预留了足够的穿入空间，可适配对应额定载荷下的圆形吊装带、钢丝绳索具的套环挂入，不会出现索具无法穿入或者挂接后与弓臂内壁硬摩擦的问题；穿销的直径与弓臂的截面厚度按照等强度原则匹配，保证整个连接件的最弱截面承载能力不低于额定载荷的5倍安全系数，符合起重索具的通用安全设计要求。在实际使用场景中，

　　这类卸钩常作为索具端部的快速连接部件，比如搭配钢丝绳索具用于车间内重型模具的吊装移位，此时弓型结构的内侧圆弧可以贴合钢丝绳套环的外轮廓，避免索具出现直角弯折导致的索具提前断丝失效；在户外电力施工的杆塔临时拉线固定场景中，该卸钩可以快速连接拉线与地锚端的挂点，锁紧螺母的防松设计可在长期户外风振环境下避免连接松脱；在货运车辆的货物绑扎场景中，该卸钩可连接绑扎带与车厢边钩，相比直接挂钩的形式具备更高的连接可靠性，不会因为车辆颠簸出现脱钩风险。设计过程中针对穿销与销孔的配合选用了间隙配合的公差带，既保证穿销可以顺利穿入销孔完成快速装配，又不会因为配合间隙过大导致受载时穿销出现偏载弯曲；弓臂的弯弧段采用等截面设计，

　　加工时可通过圆钢热弯成型后再进行端部销孔的机加工，降低加工难度同时保证整体受力均匀，表面处理上弓臂部分采用镀锌钝化处理提升户外防锈能力，穿销与螺母采用发黑处理提升表面耐磨性能，不同的表面处理方式也能在现场装配时快速区分部件，避免装错零件。需要注意的是，这类连接件在选型时需要根据实际作业的额定载荷匹配对应规格，不可超载荷使用，安装时必须保证锁紧螺母完全拧紧到位，挂接索具时要保证索具的受力方向与卸钩的纵向承载方向一致，避免横向受载导致弓臂出现侧向变形，日常维护时需要定期检查穿销的螺纹磨损情况、弓臂圆弧段是否出现裂纹或者塑性变形，出现异常时及时更换部件，避免作业过程中出现连接失效的安全事故。
