重载万向带刹车工业脚轮结构设计

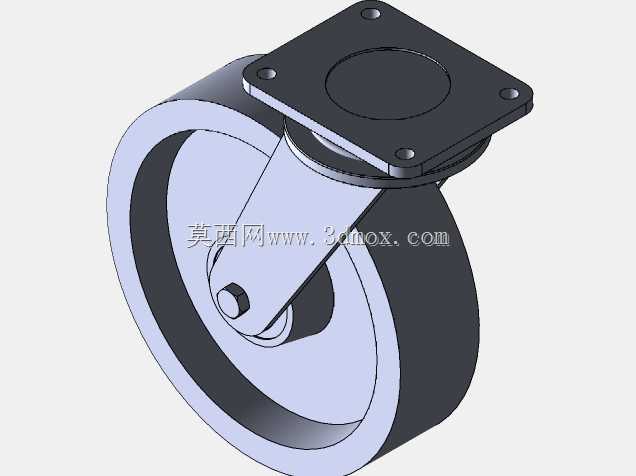

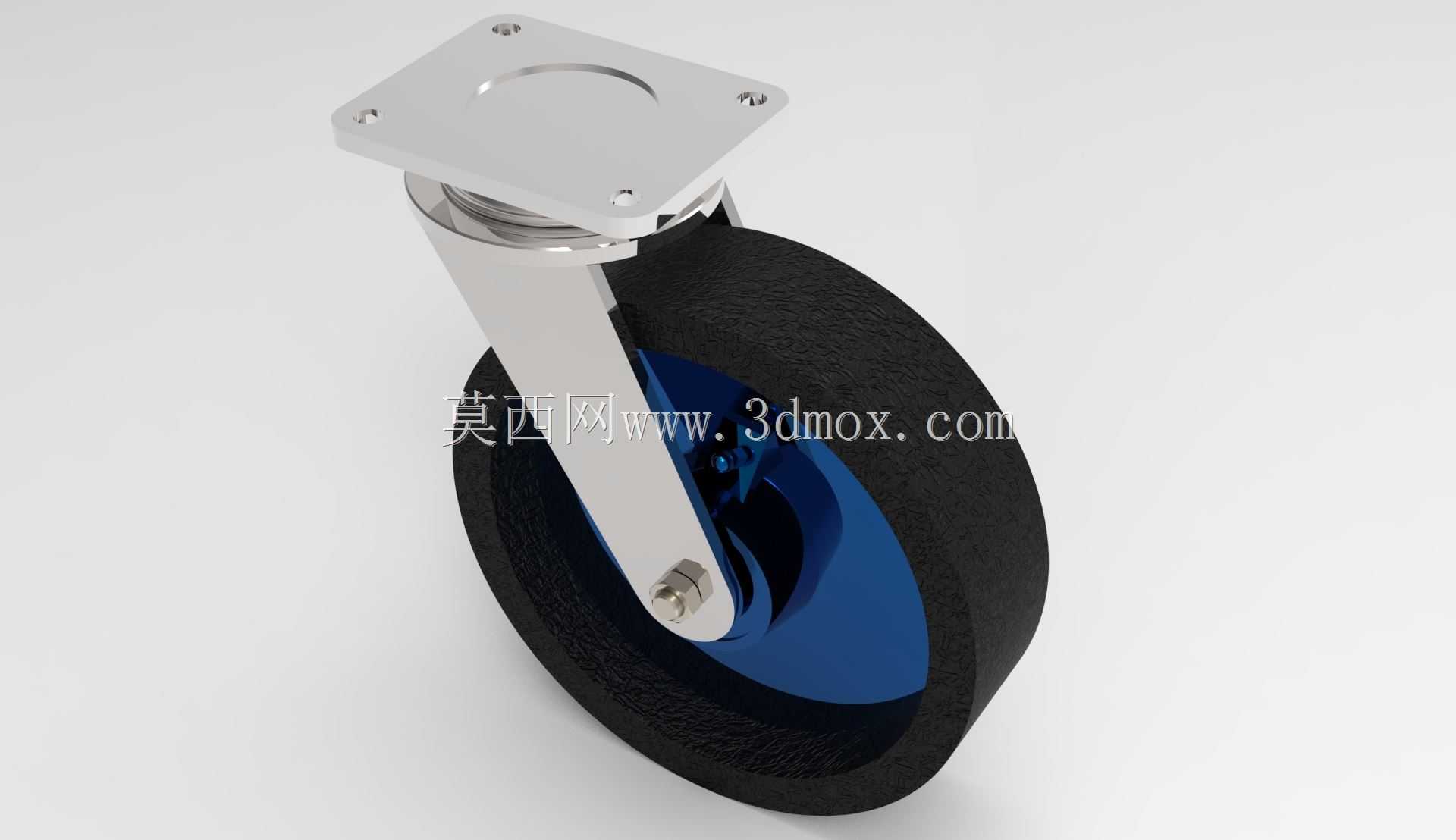

　　在工业生产场景中，脚轮是各类移动设备、工装台架、周转载具的核心行走支撑部件，其性能直接决定了设备移动的顺畅度、承载可靠性以及使用场景适配性。这款万向脚轮的设计，首先围绕重载工况的受力需求展开，轮架部分采用金属板材折弯成型后做表面防锈处理，回转支撑部位内置推力轴承结构，可承受垂直方向的重载载荷，同时保证水平方向回转的灵活性，避免重载下转向卡滞的问题。

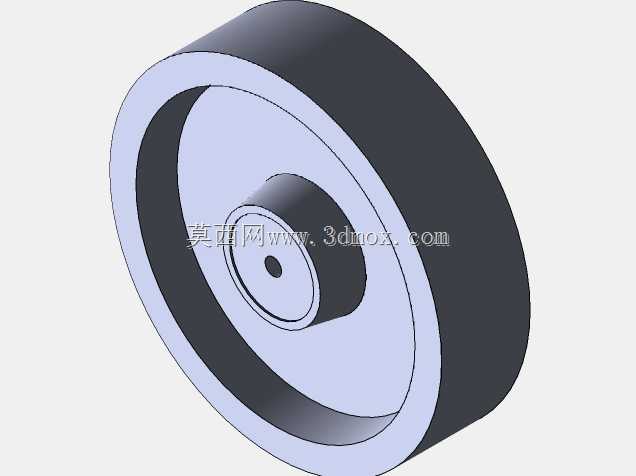

　　从安装边界来看，顶部采用方形法兰安装板，板上预留四个对称分布的安装孔，安装孔位间距符合通用工业脚轮的安装尺寸规范，可直接适配多数标准工装台架、移动设备的底部安装位，无需额外做安装位改造，安装时通过螺栓穿过预留孔与设备底部的安装螺柱锁紧即可，安装板与回转支架之间采用铆接加焊接的复合连接方式，避免长期受载后连接部位松脱。轮体部分采用高弹性耐磨橡胶材质，轮芯为高强度工程塑料或金属材质，橡胶轮面的邵氏硬度控制在合理区间，既可以在车间环氧地坪、水泥地面、钢板地面等不同工况地面行走时提供足够的摩擦力，避免推行时打滑，又能吸收地面不平整带来的振动，减少移动过程中对设备上搭载的精密部件的冲击。

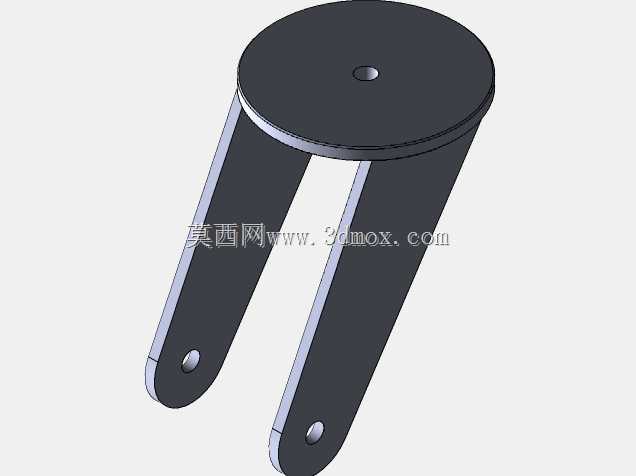

　　设计过程中，轮架的侧支撑板采用加厚板材，折弯处做圆弧过渡处理，避免应力集中导致长期受载后支撑板开裂，轮轴部位采用带防松结构的螺栓连接，配合轴套减少轮体转动时的磨损，延长部件使用寿命。回转部位的密封结构做了优化，可阻挡车间内的粉尘、切削液、杂物进入回转轴承间隙，避免长期使用后轴承进尘导致转向阻力变大甚至卡滞。这款脚轮可适配的场景十分广泛，包括车间内的移动工装工作台、物料周转车、中型设备移动底座、仓储货架的移动改造、自动化生产线的移动工位载台等，在需要频繁移位、同时要求承载稳定的场景下，这类万向脚轮相比固定式滚轮的适配性更强，可实现任意方向的转向移动，减少设备移位时的调整难度。

　　从结构细节来看，轮体与轮架之间预留了足够的转动间隙，即使轮面沾附少量切屑、杂物，也不会出现卡轮的情况，法兰安装板的平面度控制在合理公差范围内，安装后可保证脚轮与设备底面完全贴合，避免局部受力过大导致安装板变形。轮面的宽度经过核算，在额定承载下，轮面与地面的接触压强控制在地面材料可承受的范围内，避免在环氧地坪等软质地面上留下压痕，同时较宽的轮面也能提升行走时的稳定性，减少设备移动时的侧倾风险。在做三维建模时，各部件的配合公差都做了合理设定，回转部位的间隙、轮轴与轴套的配合间隙、安装孔的位置度公差都符合机械加工的实际工艺要求，模型可直接用于后续的工程出图、结构验证，也可用于设备整体装配时的干涉检查，提前预判脚轮安装后与设备底部其他部件的位置冲突，减少实际加工装配时的整改成本。
