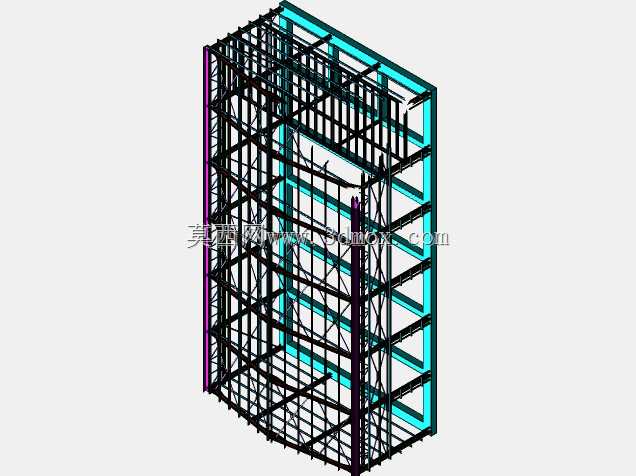

装配式钢结构电梯井道框架结构设计

　　该结构为外置加装电梯的核心承载井道骨架，主要应用于老旧小区改造、低层商用建筑外置电梯加装场景，替代传统混凝土浇筑井道，大幅缩短现场施工周期，降低施工过程对建筑周边居民、商户的日常影响。从结构受力逻辑来看，整体采用矩形截面空间桁架设计，主立柱采用厚壁矩形型钢沿井道四角通长布置，承担竖向电梯运行荷载、轿厢自重荷载以及水平方向的风荷载、地震作用，相邻主立柱之间通过横向槽钢圈梁按固定层高间距排布，圈梁与主立柱采用全熔透焊接连接，形成闭合的水平受力环，保证井道整体截面的抗扭刚度，避免电梯运行过程中井道出现过大的侧向变形影响导轨安装精度。

　　井道内侧沿轿厢运行轨迹布置 布置的竖向次梁，是电梯导轨的直接安装基座，次梁与横向圈梁之间采用角焊缝满焊连接，安装面预留导轨支架的螺栓连接孔位，孔位排布严格匹配主流曳引式电梯的导轨安装间距要求，可适配额定载重800kg、额定速度1.0m/s及以下规格的乘客电梯安装需求。结构外侧预留的围护结构安装位，可直接卡装彩钢夹芯板、钢化玻璃等不同材质的井道围护面板，无需额外焊接附加龙骨，减少现场二次加工的工作量。

　　设计阶段充分考虑了现场安装的便捷性，整体框架可拆分为多个分段式预制模块，单段模块长度控制在常规货运车辆的运输尺寸边界内，现场仅需通过高强度螺栓完成模块间的拼接固定，无需大型起重设备长时间驻场作业。框架底部预留与建筑基础承台连接的地脚螺栓孔位，孔位采用长圆孔设计，可抵消现场基础施工的尺寸偏差，降低现场安装的对位难度。结构整体的侧向变形量控制在电梯安装规范允许的范围内，在最大设计风荷载作用下，井道顶部的水平位移量不超过井道总高度的1/1000，避免电梯运行过程中出现晃动、异响等问题，保障电梯运行的平稳性与乘坐舒适度。

　　从安装边界来看，该框架可根据实际建筑的层高、停靠站数调整总高度与圈梁排布间距，适配2-6层不同高度的建筑加装需求，框架与原有建筑主体之间通过附墙连接件实现刚性连接，附墙件的间距符合电梯安装的相关规范要求，将井道承受的水平荷载有效传递至原有建筑结构，避免井道出现独立失稳的风险。框架顶部预留曳引机承重梁的安装位，承重梁采用加厚H型钢，可直接承载曳引机、导向轮以及电梯运行过程中的动载荷，无需额外搭建顶部承重平台。所有型钢构件在预制阶段均完成除锈、防锈底漆喷涂处理，现场安装完成后仅需补涂焊缝位置的防锈漆即可完成防腐工序，相比现场焊接制作的井道，防腐质量更稳定，整体结构的设计使用寿命可达30年以上，满足建筑配套设施的长期使用需求。
