斯巴鲁600cc CBR化油器进气歧管结构

　　在小排量高性能内燃机的进气系统设计中，进气歧管作为连接化油器与气缸盖的核心导流部件，其流道形态、安装定位精度直接决定了各缸进气均匀性与充气效率，这套适配600cc排量CBR系列化油器的四缸进气歧管，正是针对直列四缸机型的进气需求完成的结构设计。从实际装车场景来看，这类歧管多用于改装类高性能摩托引擎、小型轻量化赛车动力单元，或是小型通用动力的改装升级场景，核心作用是将化油器雾化后的燃油混合气按照各缸点火顺序，均匀、低阻力地输送至对应气缸的进气道内，避免各缸进气量偏差导致的动力输出不平顺、空燃比失准问题。

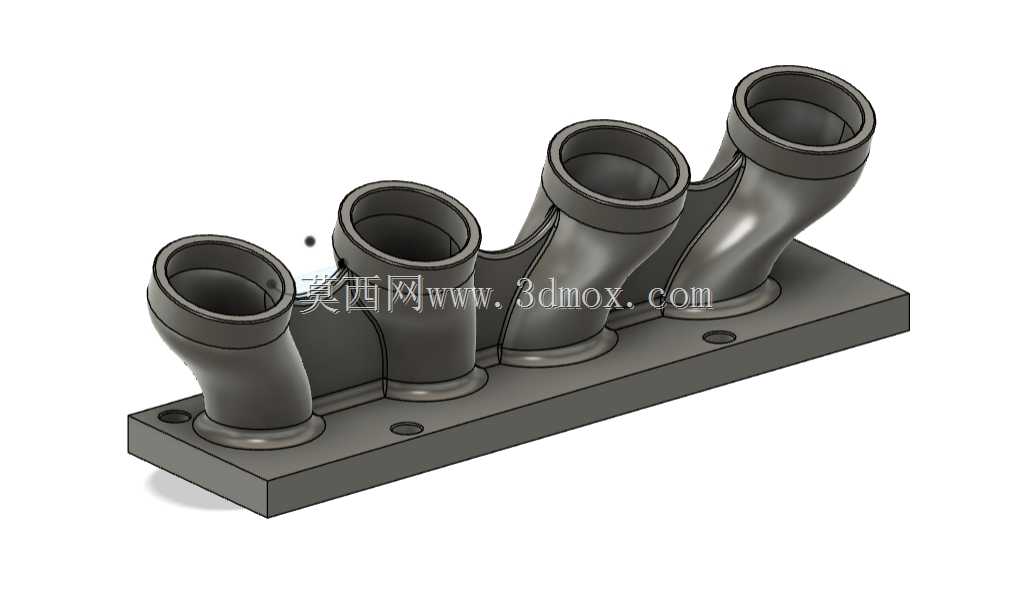

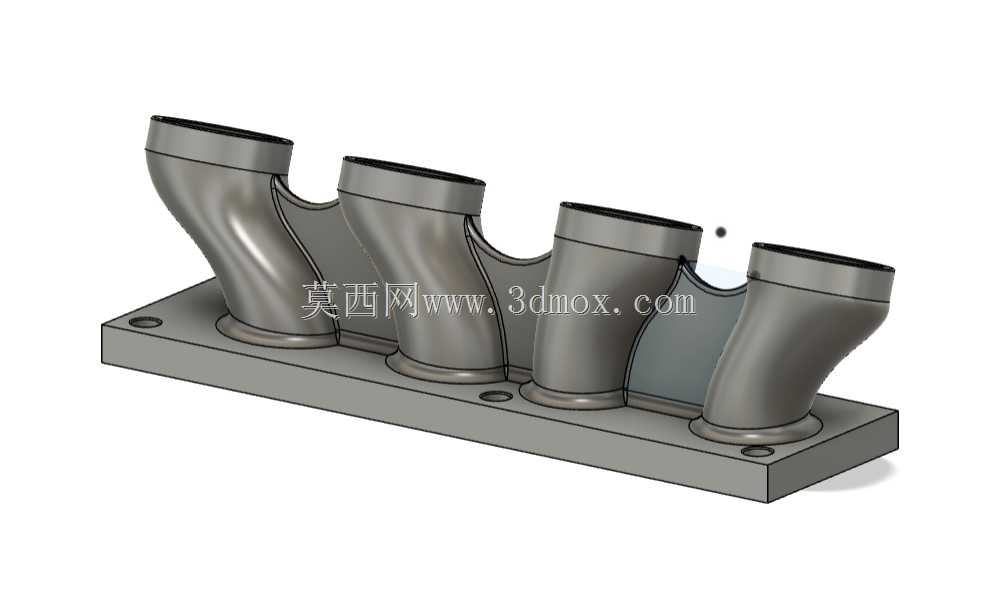

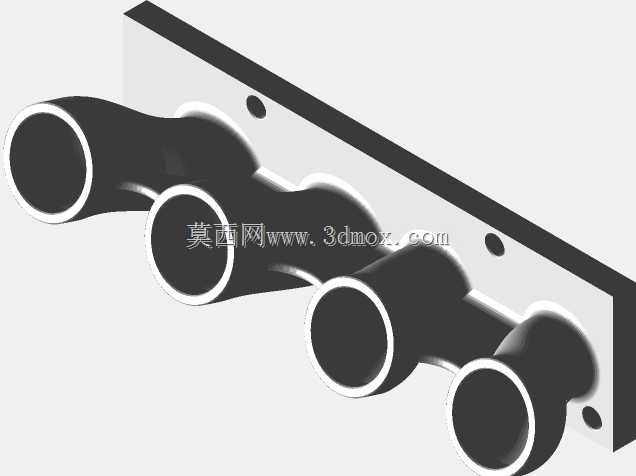

　　整套歧管采用一体式安装基座加四组独立弯管的结构布局，底部的矩形安装法兰是整个部件的定位基准，法兰上预留的多个螺栓过孔，完全匹配对应气缸盖进气侧的安装孔位坐标，安装时只需在法兰与缸盖结合面铺设对应厚度的密封垫片，按规定扭矩拧紧固定螺栓即可完成密封与定位，无需额外调整安装角度，法兰的厚度经过受力校核，能够承受螺栓预紧力与进气负压带来的交变载荷，长期使用不会出现翘曲变形导致的漏气问题。四组弯管沿法兰长度方向等距排布，相邻弯管的中心距与化油器的安装接口间距完全匹配，弯管的弯曲弧度经过流道仿真优化，全程避免出现急弯、截面突变的结构，减少混合气在流道内的流动阻力，同时每个弯管的入口端都设计有标准的圆柱对接接口，能够直接与CBR化油器的出气端套接，配合卡箍即可完成密封固定，接口处的壁厚做了局部加厚处理，能够承受卡箍的夹紧力，不会出现开裂、密封失效的问题。

　　设计过程中优先考虑了各缸进气的一致性，四组弯管的流道长度、截面变化率完全一致，保证不同转速下各缸的进气谐振效果统一，避免出现某一缸进气量偏高或偏低的问题；弯管的走向充分避让了引擎周边的发电机、管线、车架安装位等周边部件，装车后不会出现干涉问题，同时弯管与安装基座的过渡位置做了大圆角过渡处理，减少应力集中，同时降低气流在拐角处的紊流损失。从安装边界来看，整套歧管的总宽度适配直列四缸600cc机型的进气侧横向空间，总高度控制在化油器安装后的合理范围内，不会与引擎舱盖、油箱等外围部件发生干涉，法兰上的定位孔采用基孔制配合设计，安装时能够快速完成对位，降低装配难度。

　　在实际使用中，这类歧管需要承受进气过程中的负压脉动、引擎传递的振动以及混合气中燃油的轻微腐蚀，因此结构设计时在弯管与基座的连接位置做了加强筋结构，提升整体刚性，避免长期振动导致的连接位置断裂；流道内壁设计为光滑过渡的曲面，减少燃油在壁面的附着沉积，避免长期使用后出现积碳堵塞流道的问题，保证不同工况下的进气稳定性。对于结构设计从业者而言，这类进气部件的设计核心是在有限的安装空间内，平衡流道性能、结构强度与安装便利性，既不能为了追求流道顺滑过度增加部件体积导致装车干涉，也不能为了压缩尺寸牺牲流道形态影响进气效率，这套结构在两者之间找到了合理的平衡点，四组等长弯管的布局既保证了进气均匀性，一体式法兰的设计又简化了装配流程，适配小排量四缸动力的改装与量产配套需求。
