内燃机活塞头结构三维设计模型

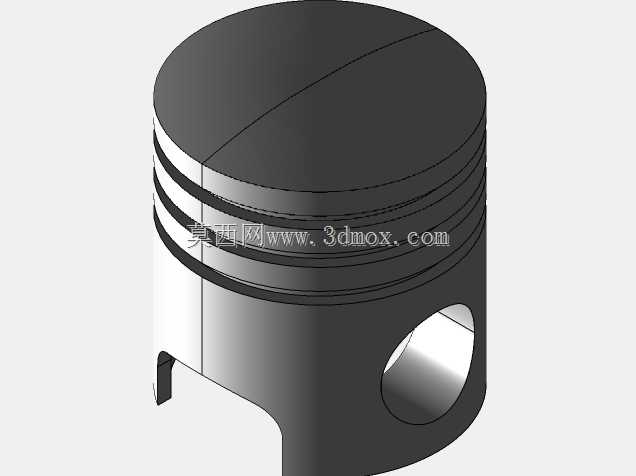

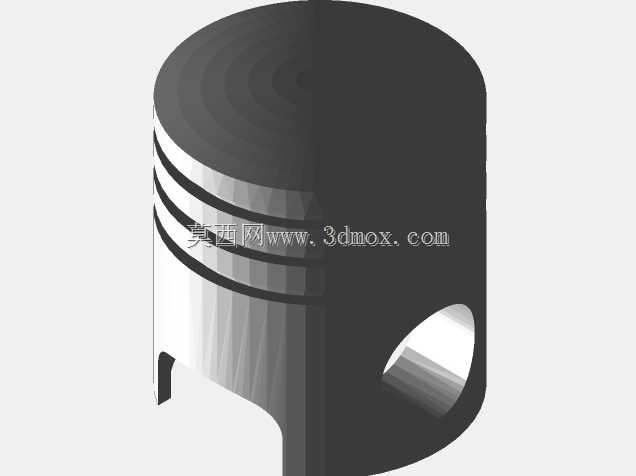

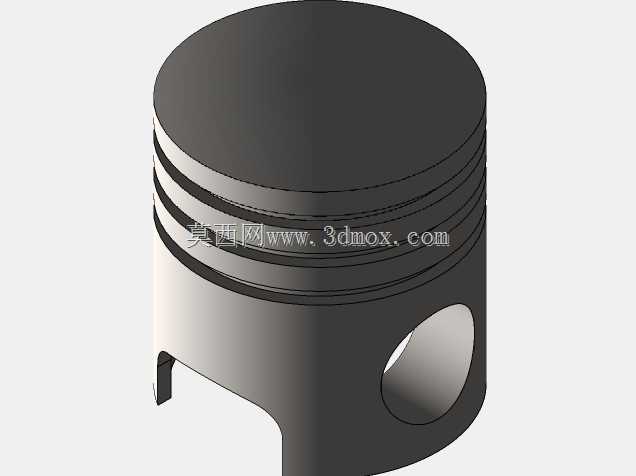

　　在往复式动力机械的结构体系里，活塞头是直接参与能量转换的核心承压部件，不管是小排量通用汽油机、中等功率柴油机，还是液压往复缸的动力输出端，活塞头的结构合理性直接决定整套设备的运行可靠性与能量转换效率。做这个活塞头的结构建模时，最先要明确的是它的安装边界：活塞头整体为圆柱回转体结构，外径尺寸需要和对应缸筒的内径保持严格的间隙配合，单边间隙控制在0.03-0.08mm区间，既不能间隙过大导致窜气泄压，也不能间隙过小在热膨胀工况下出现拉缸抱死故障。活塞头的上部是直接接触燃烧介质或者压力油液的顶面，这个面的平面度要求控制在0.02mm以内，避免局部应力集中导致的顶面烧蚀或者形变，建模时特意将顶面边缘做了0.2mm的圆角过渡，消除加工和运行过程中的应力集中点。

　　侧面的环槽结构是活塞头密封功能的核心载体，三道环槽的宽度、深度都有严格的尺寸公差要求，最靠近顶面的第一道环槽是气环安装位，槽宽公差控制在±0.01mm，用来安装密封气环，阻断高压介质向曲轴箱或者缸体低压侧泄漏；下面两道环槽分别为第二道气环和油环安装位，油环槽的底部设计有均匀分布的回油孔，用来将缸壁上多余的润滑油刮下后回流到油底壳，避免润滑油进入燃烧室造成积碳或者油液损耗。环槽的上下端面粗糙度要求达到Ra1.6，保证活塞环在槽内可以随工况变化自由浮动，同时不会因为端面间隙过大出现泵油效应。

　　活塞头下部的销孔结构是动力传递的关键连接位，销孔的轴线和活塞头的圆柱轴线保持严格的垂直相交，垂直度公差控制在0.015mm以内，销孔内径和活塞销采用过渡配合，安装后可以将活塞头承受的轴向压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩。建模时在销孔的两端都做了倒角处理，方便活塞销的压装，同时避免销孔边缘的应力集中导致活塞销座开裂。销孔两侧的裙部做了局部的缺口设计，一方面是为了避让连杆运动过程中的摆动空间，避免连杆在往复运动过程中和活塞裙部发生运动干涉，另一方面也可以适当减轻活塞头的整体重量，降低往复运动过程中的惯性力，减少曲轴系的振动负载。

　　从实际应用场景来看，这类活塞头除了用在内燃机动力设备上，在各类往复式液压泵、气动冲击工具、压缩机的缸体组件里也有广泛应用，不同工况下的活塞头结构会做针对性调整：比如高压液压工况下的活塞头会减少环槽数量，改用组合式密封环结构；高温内燃机工况下的活塞头会在顶面设计隔热槽或者阳极氧化层，降低热量向活塞销和连杆的传递；低速大扭矩的压缩机活塞头会加长裙部导向长度，提升往复运动的稳定性。建模过程中特意将所有配合面的尺寸基准统一到活塞头的中心轴线上，保证后续工程图导出时的尺寸标注基准和加工工艺基准重合，减少加工过程中的基准转换误差。另外活塞头的所有非配合面都做了轻量化的壁厚优化，在保证结构强度满足最大爆发压力要求的前提下，尽可能削减非受力区域的材料厚度，降低往复运动件的质量，提升设备的动态响应速度。在做结构强度校核时，重点对活塞销座、环槽根部、顶面过渡圆角这几个应力集中区域做了网格细化，模拟最大工作压力下的应力分布，确保最大应力值低于材料的屈服强度，预留足够的安全系数，避免设备在满负荷运行时出现活塞头开裂、环槽断裂这类恶性故障。
