无人机用20pin柔性扁平HDMI插座带FFC组件

　　在消费级与工业级无人机的机载电子系统架构中，视频信号的高速稳定传输一直是结构设计环节需要重点考量的部分，尤其是搭载高清图传、航拍相机模组的机型，信号链路的接插件选型直接关系到画面传输的延迟、抗干扰能力以及整机装配的空间利用率。这套20pin规格的柔性扁平HDMI插座连带FFC排线组件，正是针对无人机内部紧凑的堆叠安装空间设计的专用连接方案，区别于常规消费电子使用的标准HDMI接口，它在结构厚度、固定方式、排线弯折寿命上都做了针对性的适配调整。从实际装机场景来看，这类接插件主要承担无人机核心图像处理板与相机模组、图传发射模块之间的高清数字信号传输任务，无人机在飞行过程中会持续产生高频微幅振动，同时机载设备的工作温度区间跨度较大，

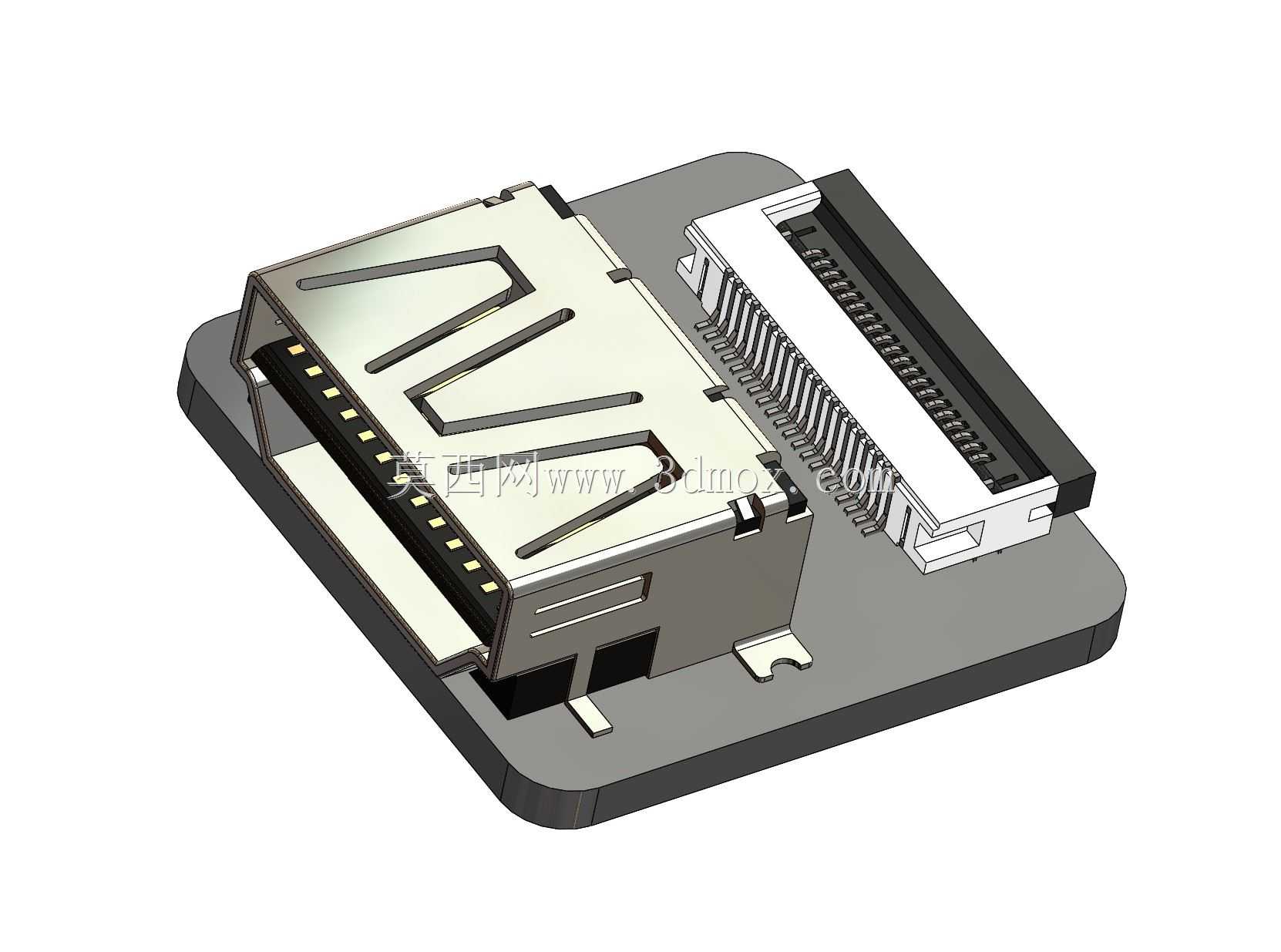

　　常规立式HDMI接口不仅占用垂直空间多，焊脚在长期振动下容易出现虚焊脱落的问题，而采用卧式贴装的FPC插座搭配柔性FFC排线的方案，能够将接口的整体安装高度压缩到极低水平，适配无人机内部板卡之间狭小的层间间隙。设计过程中首先要明确安装边界的约束，插座本体采用金属屏蔽壳与塑胶基座结合的结构，金属壳部分预留了两个贴片式固定焊脚，除了引脚焊盘的焊接固定外，这两个焊脚能够大幅提升接口在PCB板上的抗拉扯、抗振动性能，避免插排线过程中或者飞行振动导致接口松脱。FFC排线的Pin距与插座端子完全匹配，20个触点分别对应HDMI协议中的时钟、数据、供电、接地等信号定义，排线两端的补强板厚度经过校准，既能够保证插入时的刚度，不会出现插偏、

　　折损触点的问题，又能在排线弯折区域保持足够的柔韧性，适配无人机内部板卡错位安装的布线需求，允许排线在有限空间内完成小半径弯折而不出现导体断裂、信号衰减超标的问题。从结构细节来看，插座的端子采用镀金处理，降低接触电阻的同时提升抗氧化能力，适应无人机可能在高湿、高盐雾环境下作业的使用需求，金属屏蔽壳与PCB板上的接地焊盘连通后，能够形成完整的屏蔽腔体，减少无人机内部飞控、电调等功率器件产生的电磁干扰对高清视频信号的影响，避免图传画面出现水波纹、丢帧等问题。在安装尺寸的匹配上，插座的横向长度、纵向深度都经过优化，不会占用周边其他贴片元件的布局空间，塑胶基座上的防呆结构能够避免FFC排线反插导致的引脚定义错位，排线锁扣采用翻盖式设计，

　　装配时只需要翻开锁扣将排线平行插入到位后压下锁扣即可完成固定，不需要额外的卡扣或者紧固件，提升整机装配的效率，同时锁扣的压紧力经过调校，能够在无人机持续振动的工况下保持排线不会出现退pin、接触不良的问题。这类接插件的设计没有照搬通用HDMI接口的结构参数，而是完全围绕无人机内部的安装空间、振动工况、信号传输要求做了定制化调整，在保证HDMI协议信号传输完整性的前提下，尽可能压缩结构体积，提升连接可靠性，对于无人机结构设计人员来说，这类成熟的接插件三维模型能够直接导入整机装配文件中，完成PCB布局、布线空间的校核，避免出现安装干涉、装配间隙不足的问题，也能提前模拟排线的弯折走向，评估不同装配路径下的排线弯折半径是否在寿命允许范围内，减少后续打样验证阶段的反复修改成本。在实际选型参考中，需要注意插座的焊盘封装与自身PCB设计的匹配性，金属固定脚的焊盘尺寸要预留足够的焊接公差，FFC排线的长度可以根据实际板卡间距选择对应规格，模型中呈现的排线形态为自然舒展状态，实际装配时可以根据布线需求调整弯折形态，只要保证弯折区域不出现死折、弯折半径不小于排线厚度的5倍即可满足长期使用的寿命要求。
