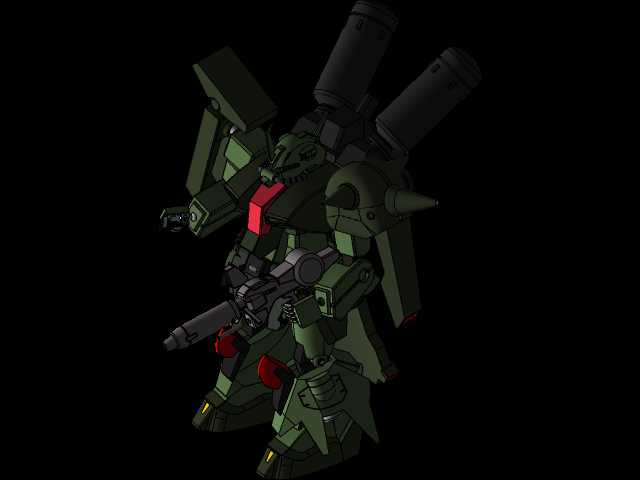

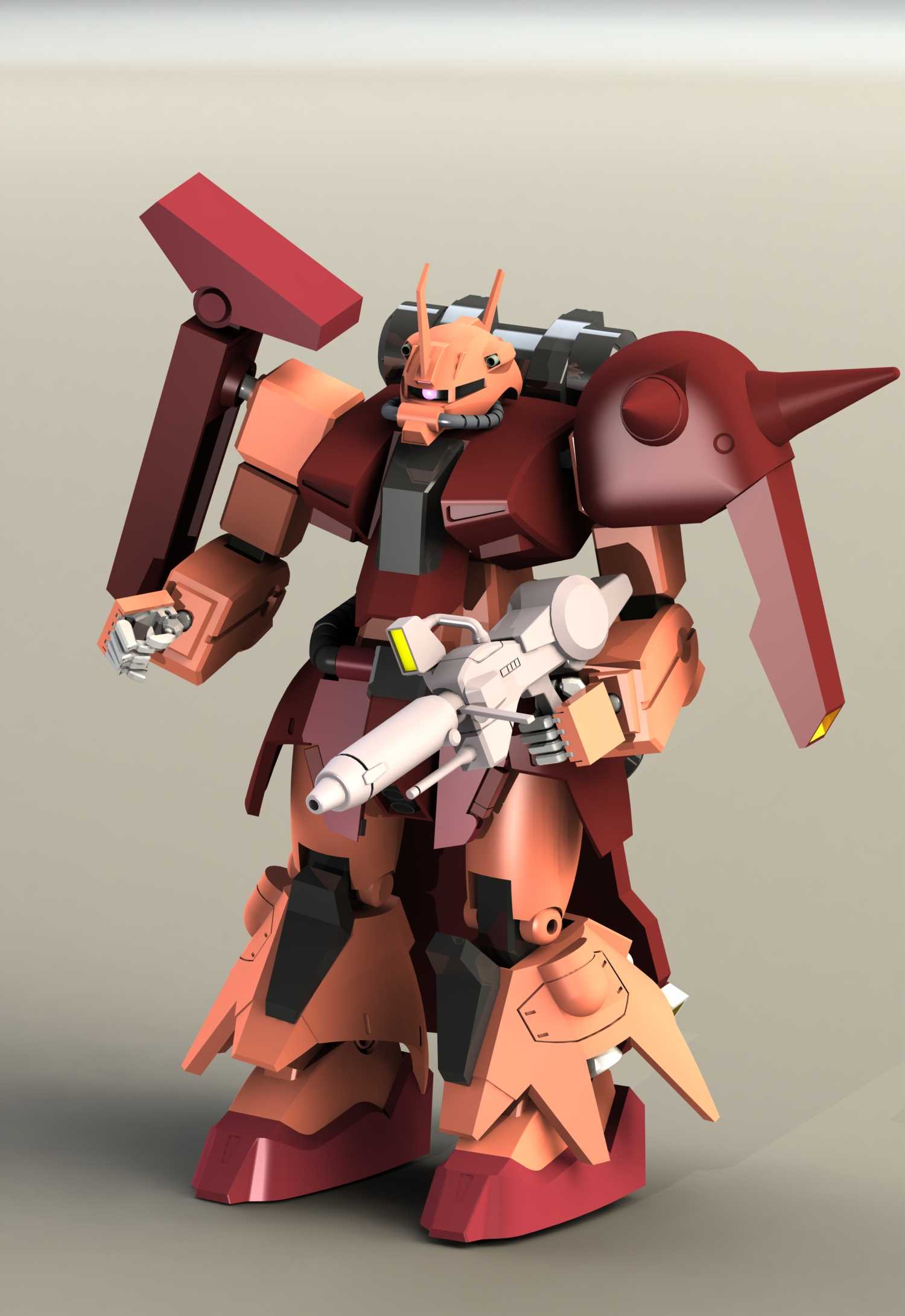

Q版扎古III机甲造型三维结构设计

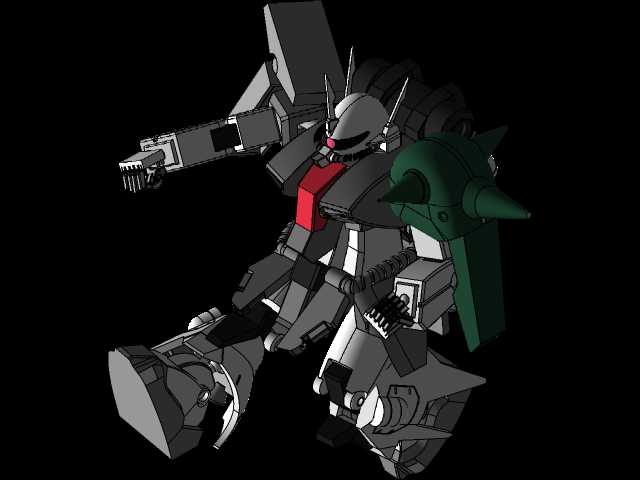

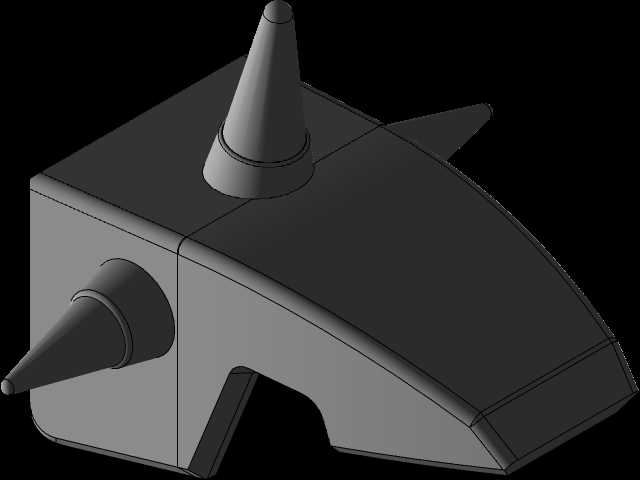

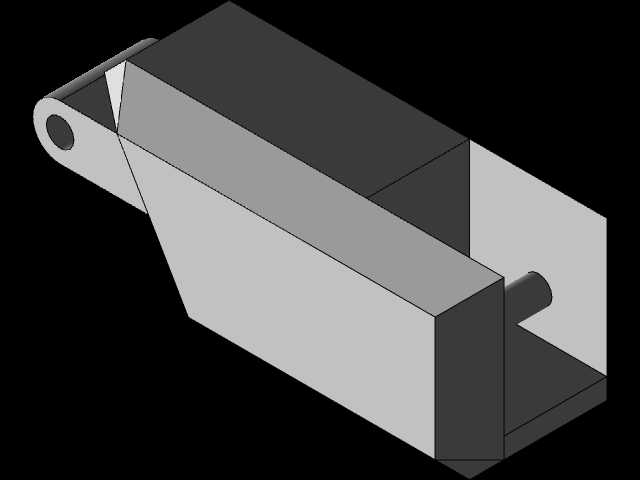

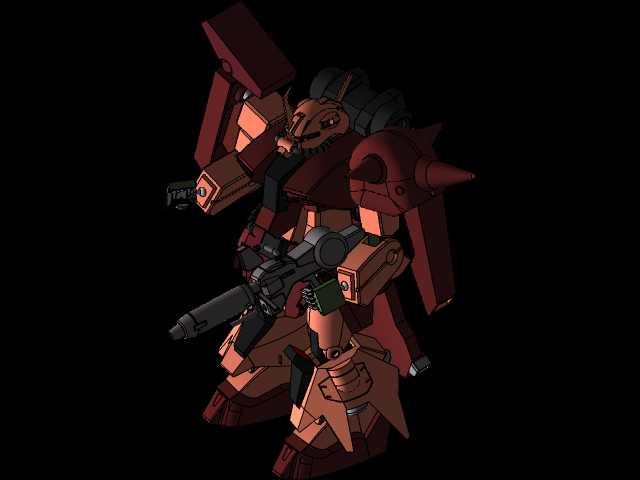

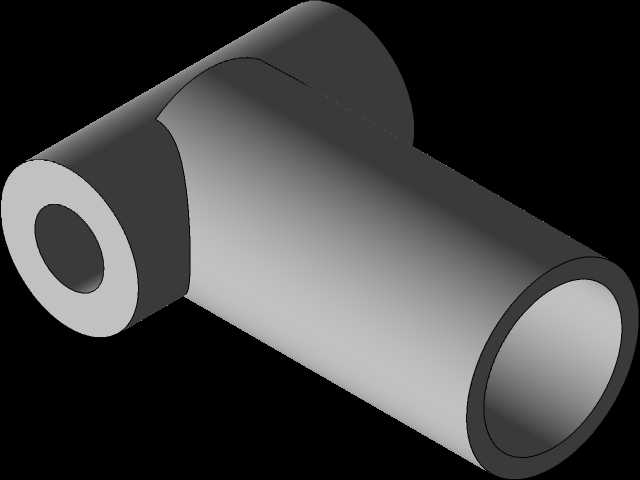

　　本次呈现的Q版人形机甲结构，在常规量产机甲的布局基础上做了比例压缩调整，整体将躯干与四肢的比例调整为2.5:1，适配桌面摆件、潮玩手办的开模生产需求，同时保留了原版扎古III的核心识别特征，包括头部的单眼观测结构、肩甲的尖锐防撞造型、腿部的推进喷口布局，没有因为Q版化改动核心识别元素，能让熟悉该IP的受众快速识别出机型归属。从结构设计层面看，该模型的分件逻辑完全适配注塑开模的生产要求，所有外露结构的拔模斜度控制在1.5度到3度之间，不存在倒扣结构无法脱模的问题，肩甲与躯干的连接采用隐藏式球形关节，既保证了外观的整体性，又能提供前后30度、上下25度的摆动空间，满足常规摆姿的调整需求；手臂部分的大臂与小臂采用嵌套式转轴结构，

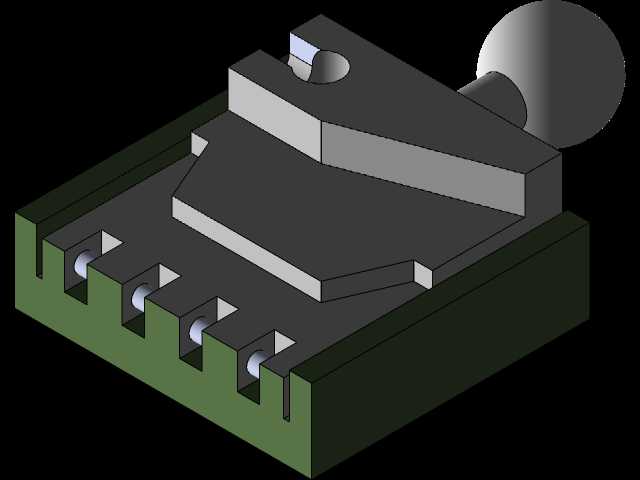

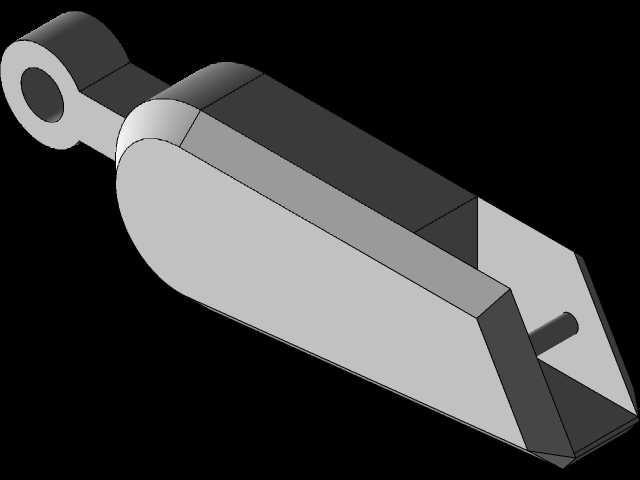

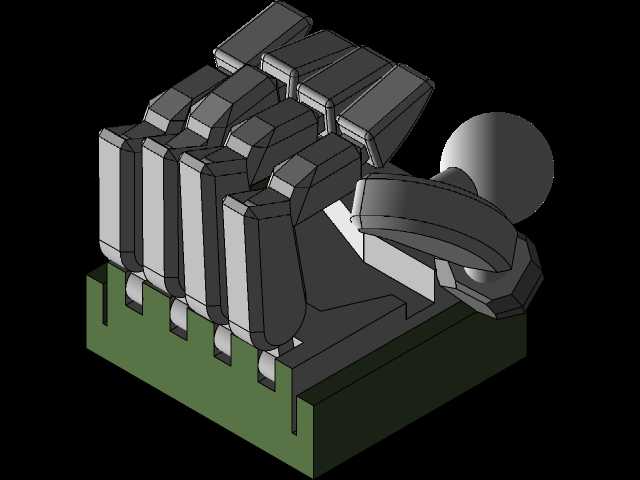

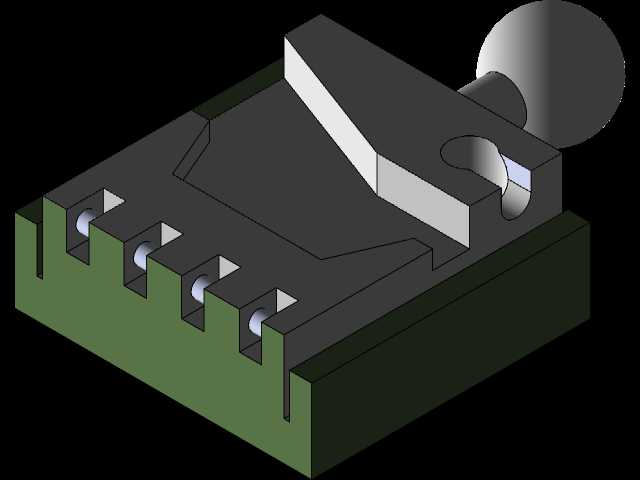

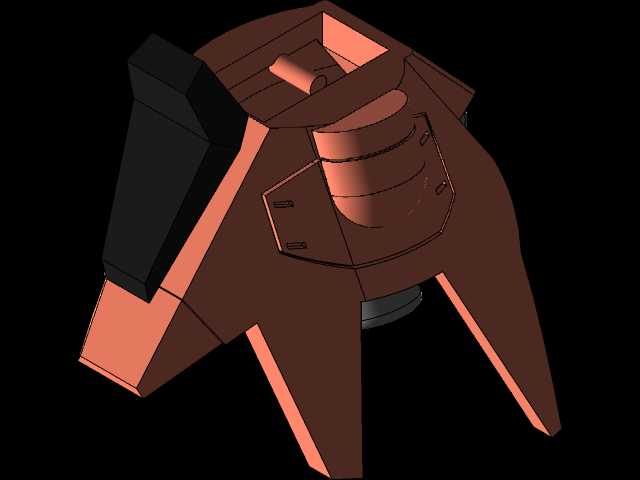

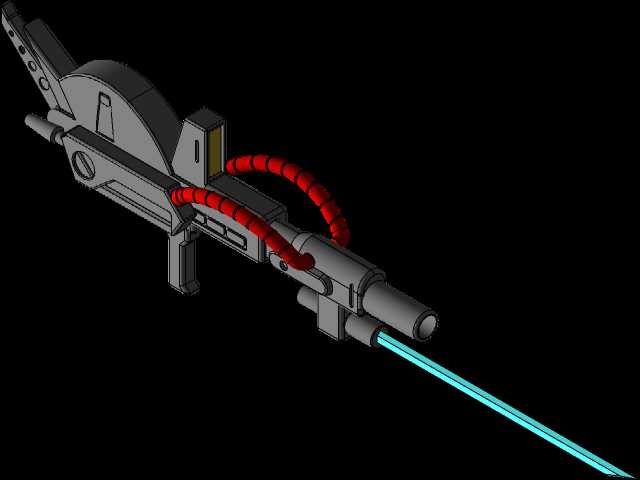

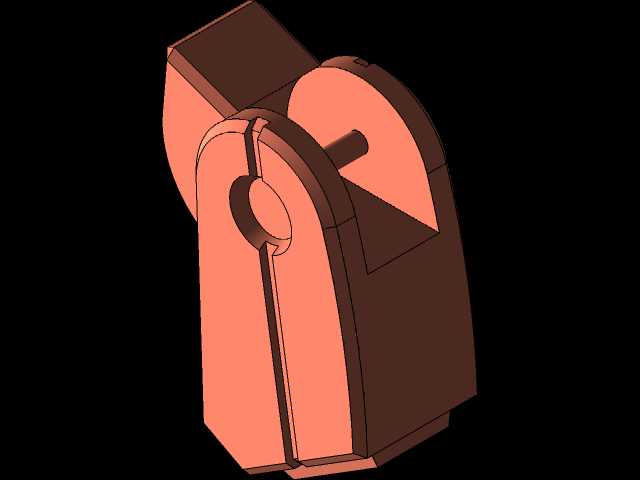

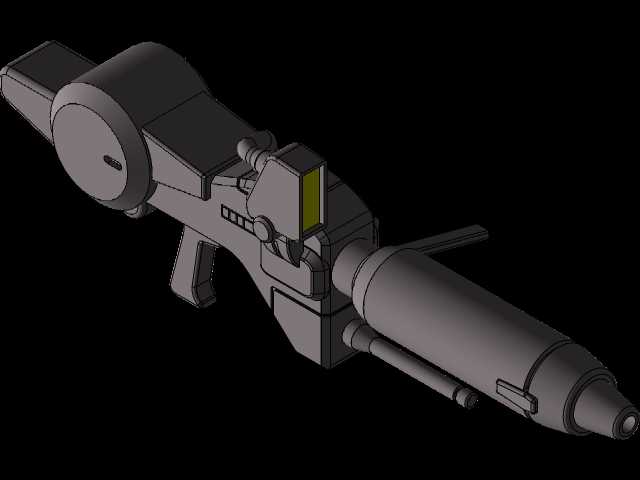

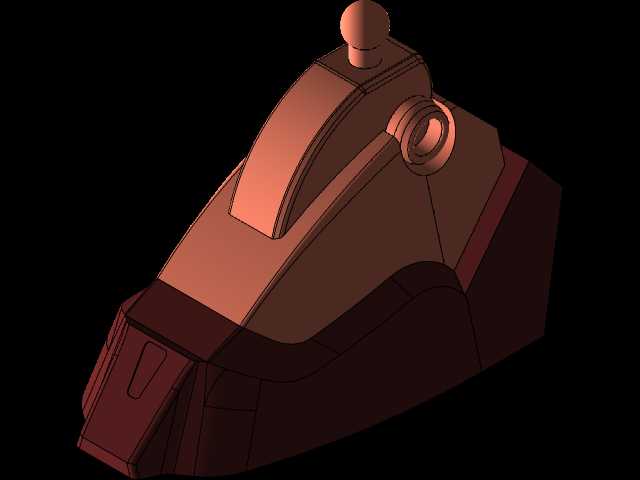

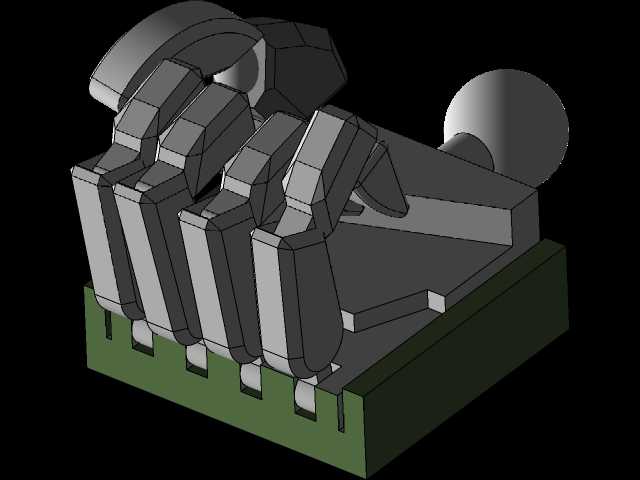

　　转轴的配合间隙预留0.15mm，适配PVC材质的注塑收缩率，不会出现组装后过松无法定位或者过紧无法转动的问题。武器部分的光束步枪做了分件拆分，枪身的瞄准镜、握把、枪口制退器都为独立分件，既可以单独做分色喷涂，也能在组装后实现与手部的卡接固定，手部的造型为半开式握持结构，卡接槽的尺寸与步枪握把的尺寸做了过盈0.1mm的配合，不需要额外粘接就能实现武器的牢固挂载。腿部的结构设计重点考虑了站立稳定性，脚部的接地面积比常规比例机甲放大了40%，重心位置落在双脚支撑面的几何中心偏前10mm的位置，即使不配备额外的支架，也能在平整桌面实现稳定站立，不会出现后仰倾倒的问题；腿部外侧的装甲做了分层设计，外层装甲与内部骨架之间预留0.2mm的间隙，

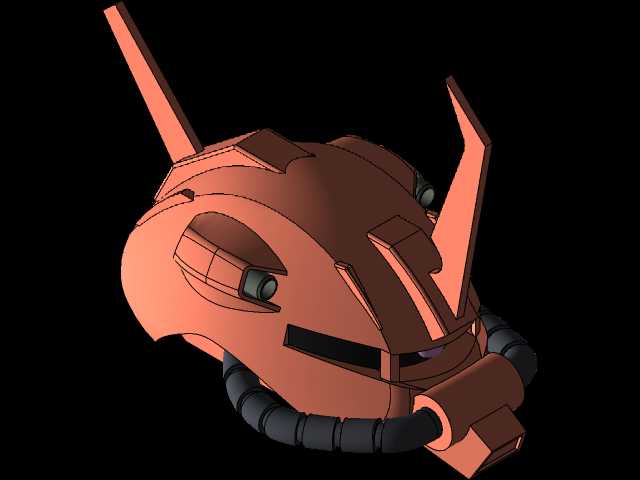

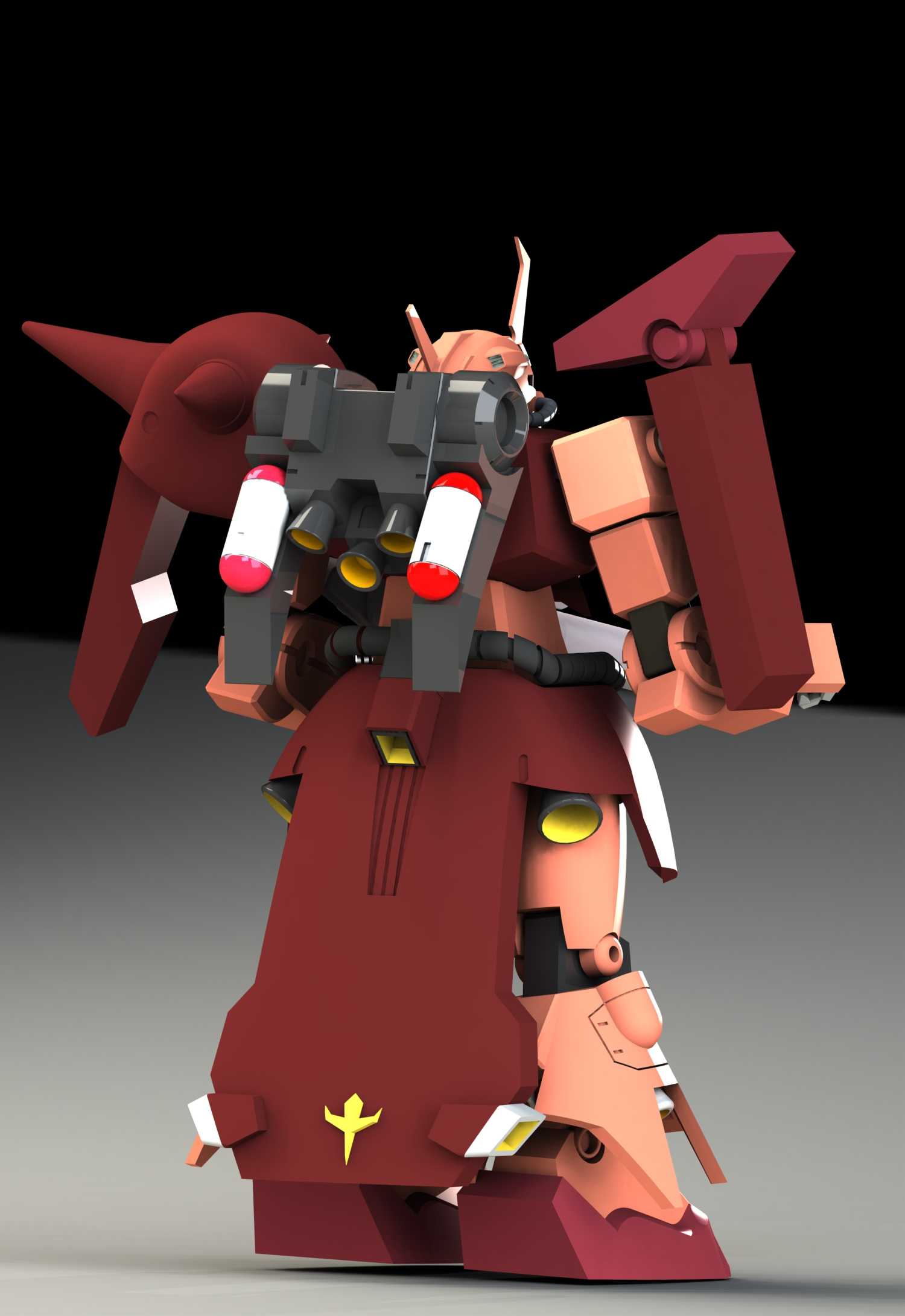

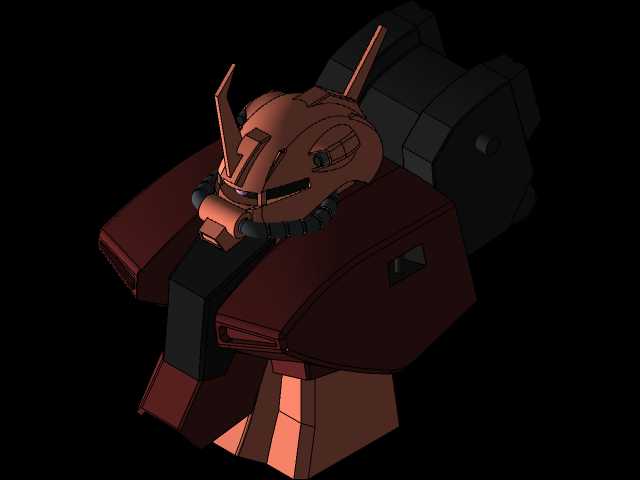

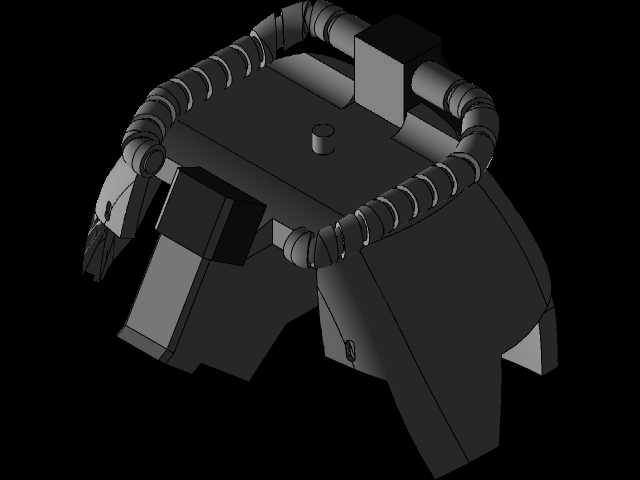

　　既可以还原机甲的装甲层次感，也能在受到轻微外力冲击时通过微小形变吸收冲击力，避免装甲连接处断裂。从应用场景来看，该结构既可以作为潮玩手办的原型件，用于后续的翻模量产，也可以作为3D打印的个性化定制模型，供爱好者自行打印制作收藏，同时其结构拆分逻辑也能作为机甲类文创产品设计的参考案例，帮助结构设计人员理解Q版机甲的比例调整、分件设计、关节配合的核心要点。在细节处理上，头部的单眼结构做了可动设计，内部预留了LED灯珠的安装空间，走线槽从头部内部穿过颈关节连接到躯干内部的电池仓，不需要破坏外观结构就能实现单眼发光的效果；躯干部分的背包推进器做了独立分件，喷口的内部做了阶梯状的凹陷结构，还原推进器的喷口细节，

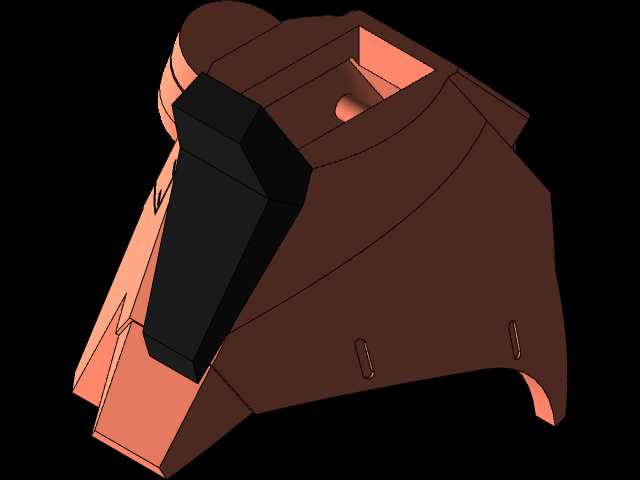

　　同时喷口与背包的连接采用卡接结构，可以根据摆姿需求调整喷口的朝向。肩甲部分的尖锐造型做了R0.5mm的圆角处理，避免生产或者把玩过程中出现锐边划伤的问题，符合玩具类产品的安全规范；所有装甲表面的刻线深度控制在0.2mm，宽度0.3mm，既可以保证渗线操作时的流畅度，也不会因为刻线过深导致零件强度下降。从安装边界来看，该模型整体组装完成后的高度约为10cm，宽度约为12cm，深度约为8cm，占用的展示空间较小，适合放在桌面展示架上陈列；各个连接关节的插拔力控制在15N到20N之间，既可以保证组装后结构的牢固度，也方便爱好者进行拆解重涂。在建模过程中，所有曲面都做了G2连续处理，装甲表面的过渡自然，没有生硬的棱角转折，还原了机甲厚重的装甲质感，同时对所有的配合面都做了公差匹配，针对不同的生产工艺预留了对应的收缩余量，比如适配光固化3D打印的版本预留0.08mm的间隙，适配FDM3D打印的版本预留0.2mm的间隙，适配注塑生产的版本预留0.15mm的间隙，确保不同工艺下都能顺利组装。
