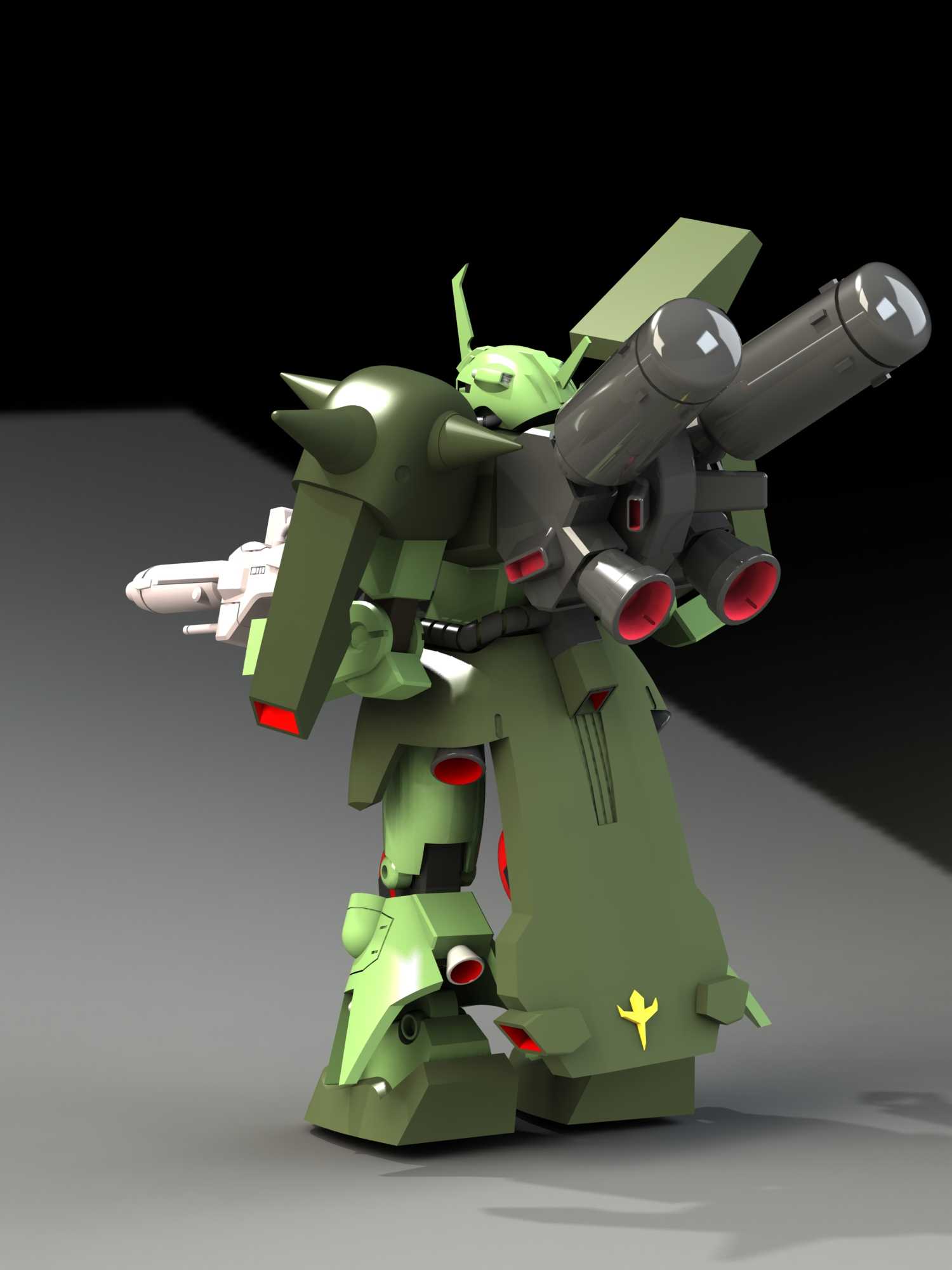

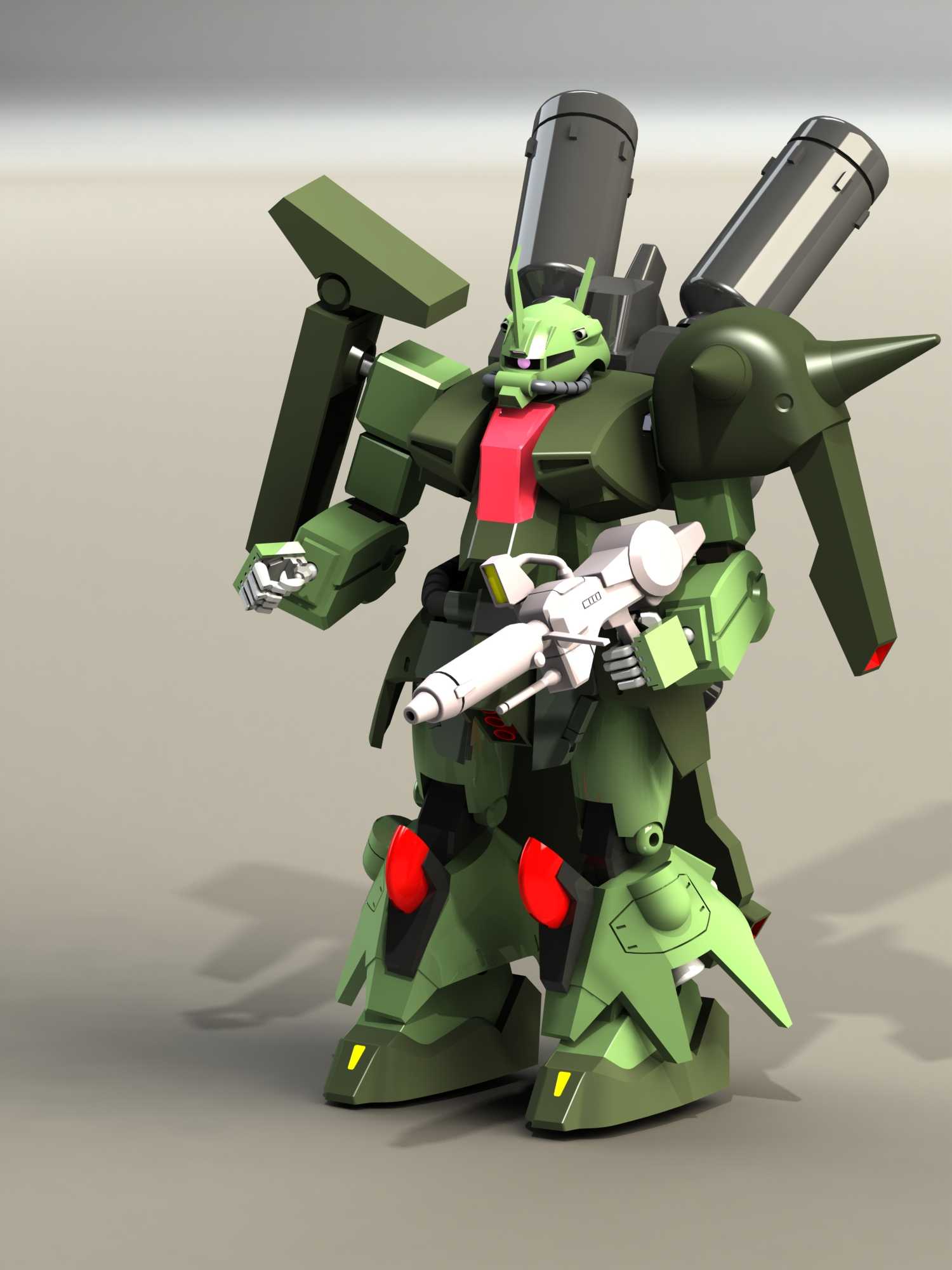

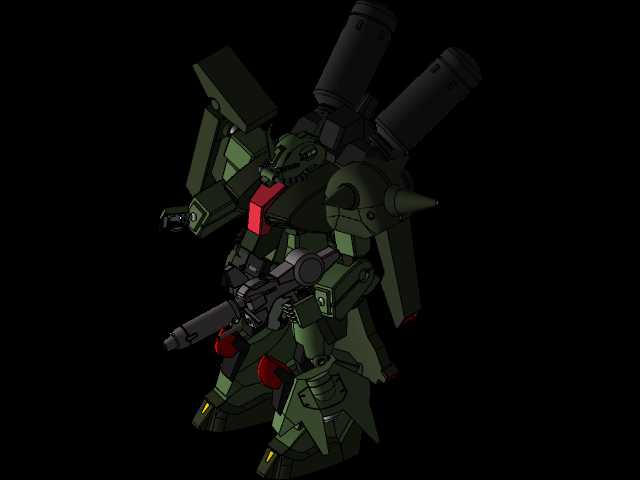

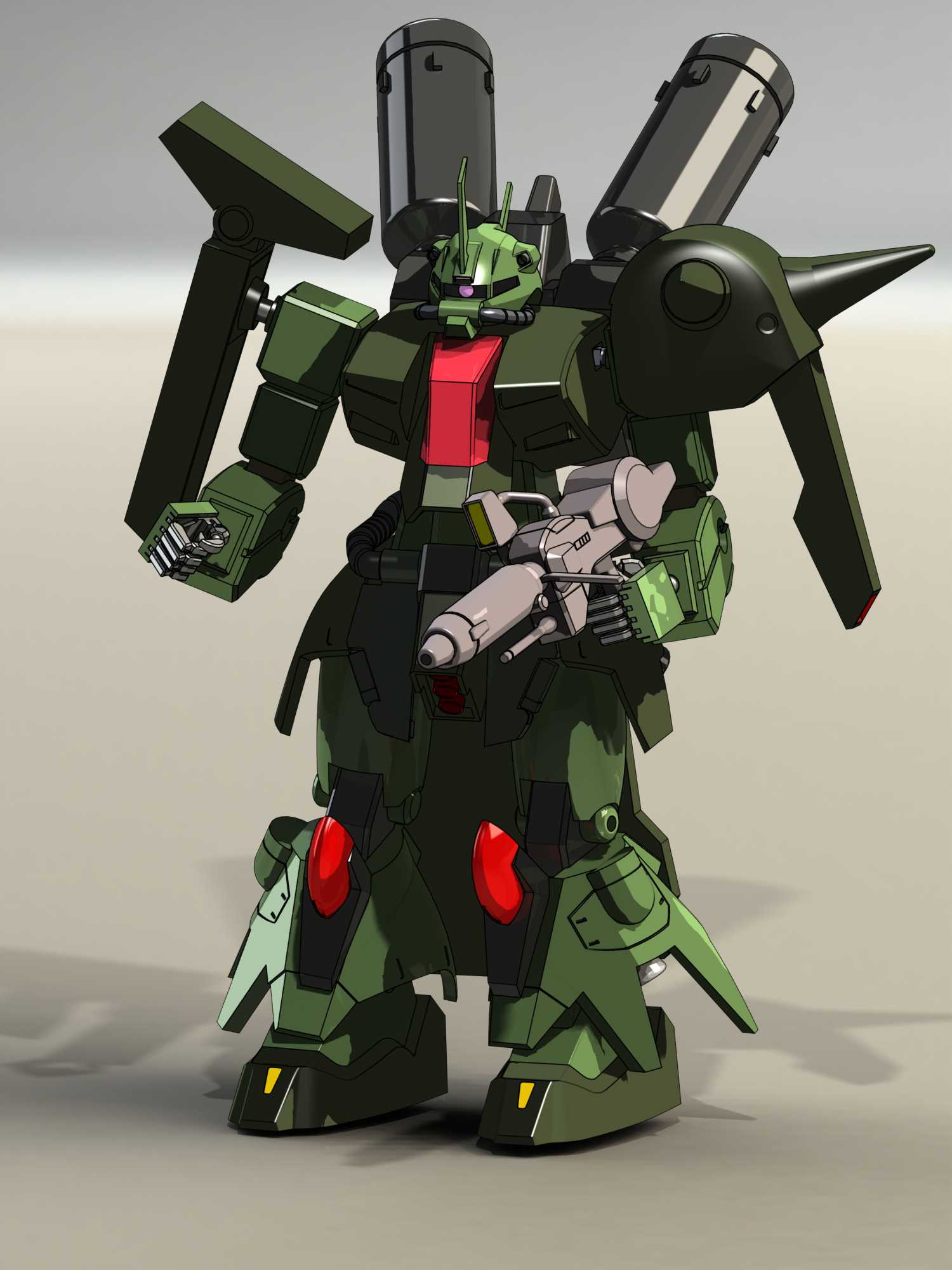

Q版扎古III改机甲SD比例结构设计

　　本次呈现的SD比例扎古III改机甲结构，是针对TV动画ZZ篇登场的量产改型机体做的Q版化重构，核心调整集中在上半身主体与曲面外装零件的适配优化，区别于常规同系列机体的结构逻辑，针对Q版比例下的头身比压缩做了多处结构避让。从实际应用场景来看，这类Q版机甲结构主要用于潮玩手办的结构验证、3D打印实体化打样、动漫周边产品的开模参考，也可作为机甲结构设计入门的练习案例，帮助从业者理解人形机甲外装与内部骨架的配合逻辑。

　　设计思路上，首先针对SD比例2.5-3头身的尺寸特征，将原设定中修长的肢体做了等比例压缩，同时保留原机型标志性的肩部大型推进舱、肩甲尖刺、胸部红色装甲块、腿部红色动力管标识这些核心识别特征，避免Q版化之后失去机型辨识度。上半身结构做了分件优化，将原设定中一体化的躯干曲面拆分为多个独立外装零件，每个零件都预留了0.2mm的安装间隙，适配后续实体化生产时的公差要求，肩部的双大型推进舱做了角度可调整的铰接结构设计，推进舱本身的圆柱曲面做了轻微的拔模斜度处理，方便后续开模或者FDM打印时不需要额外添加支撑。

　　外形尺寸方面，按照常规1/144比例SD机甲的通用尺寸边界，整体站立高度控制在80mm左右，肩部最大宽度为65mm，背部推进舱向后延伸的最大尺寸为22mm，腿部前后方向的最大厚度为30mm，所有外凸的尖刺结构都做了R0.5mm的圆角处理，避免实体化之后出现锐边伤人的问题，也能降低打印或者注塑时的断件风险。安装边界上，躯干与头部的连接采用标准的3mm球形关节接口，肩部与手臂的连接采用4mm柱状铰接结构，手臂与手部武器的连接预留了3mm的通用卡槽，可适配同比例的其他通用机甲武器配件，腿部与躯干的连接采用双段球形关节，支持小幅度的腿部前倾、侧摆动作，满足常规展示姿态的调整需求。

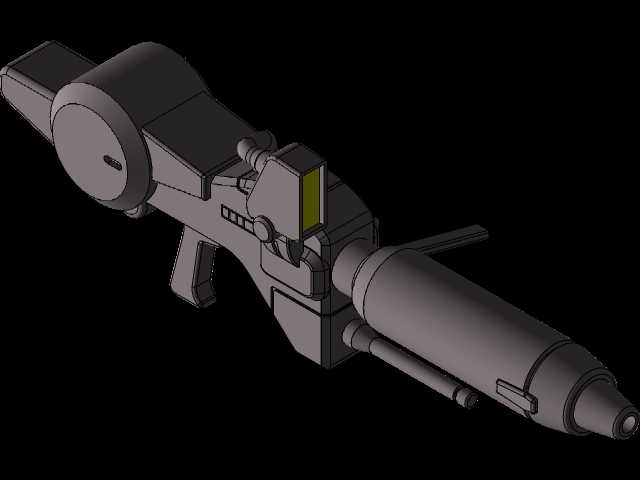

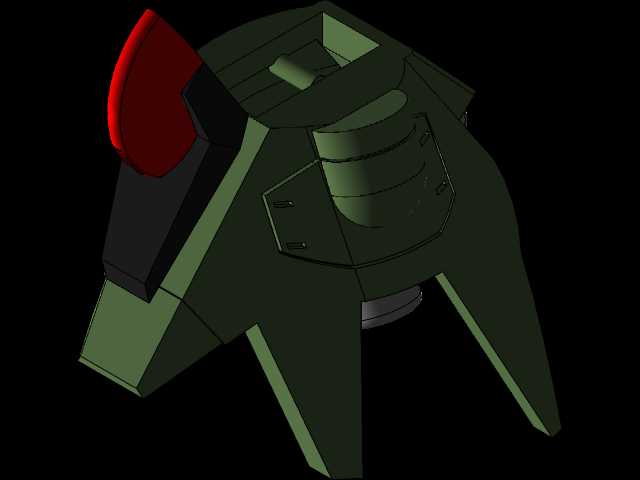

　　功能特性上，外装零件的分件充分考虑了配色分色需求，绿色主装甲、红色胸部与动力管、黑色背包推进舱、白色武器部分都做了独立分件，不需要后续做复杂的遮盖喷涂，降低实体化制作的难度。手持的大型光束步枪做了结构简化，将原设定中复杂的枪械曲面整合为3个独立零件，枪身的瞄准具、握把结构都做了加厚处理，避免小尺寸零件的断裂问题。腿部的脚部装甲做了重心优化，底部做了平面处理，不需要额外支架就能实现稳定站立，脚部前端的黄色标识块做了嵌入式安装结构，与主装甲的配合间隙控制在0.1mm，安装后不会出现松动脱落的问题。

　　结构细节上，区别于同系列其他扎古机型的结构，本次改型针对上半身的曲面装甲做了弧度调整，让压缩后的Q版躯干不会显得臃肿，肩甲的尖刺位置做了角度微调，避免手臂活动时与尖刺产生结构干涉，背部的双推进舱做了可动设计，可实现上下15度的角度调整，模拟不同推进姿态下的状态。所有零件的壁厚都控制在1.2-1.8mm之间，既保证了结构强度，也不会因为壁厚过大导致打印时出现缩胶问题，零件的连接柱都做了1mm的根部圆角，提升连接位置的抗弯折能力。针对原设定中与其他同系列扎古零件通用的部分，保留了原有的安装接口尺寸，仅对颜色不同的外装曲面做了细节微调，提升零件的通用互换性，降低后续改型设计的重复工作量。
