科幻机甲百式MEGA火箭筒造型设计

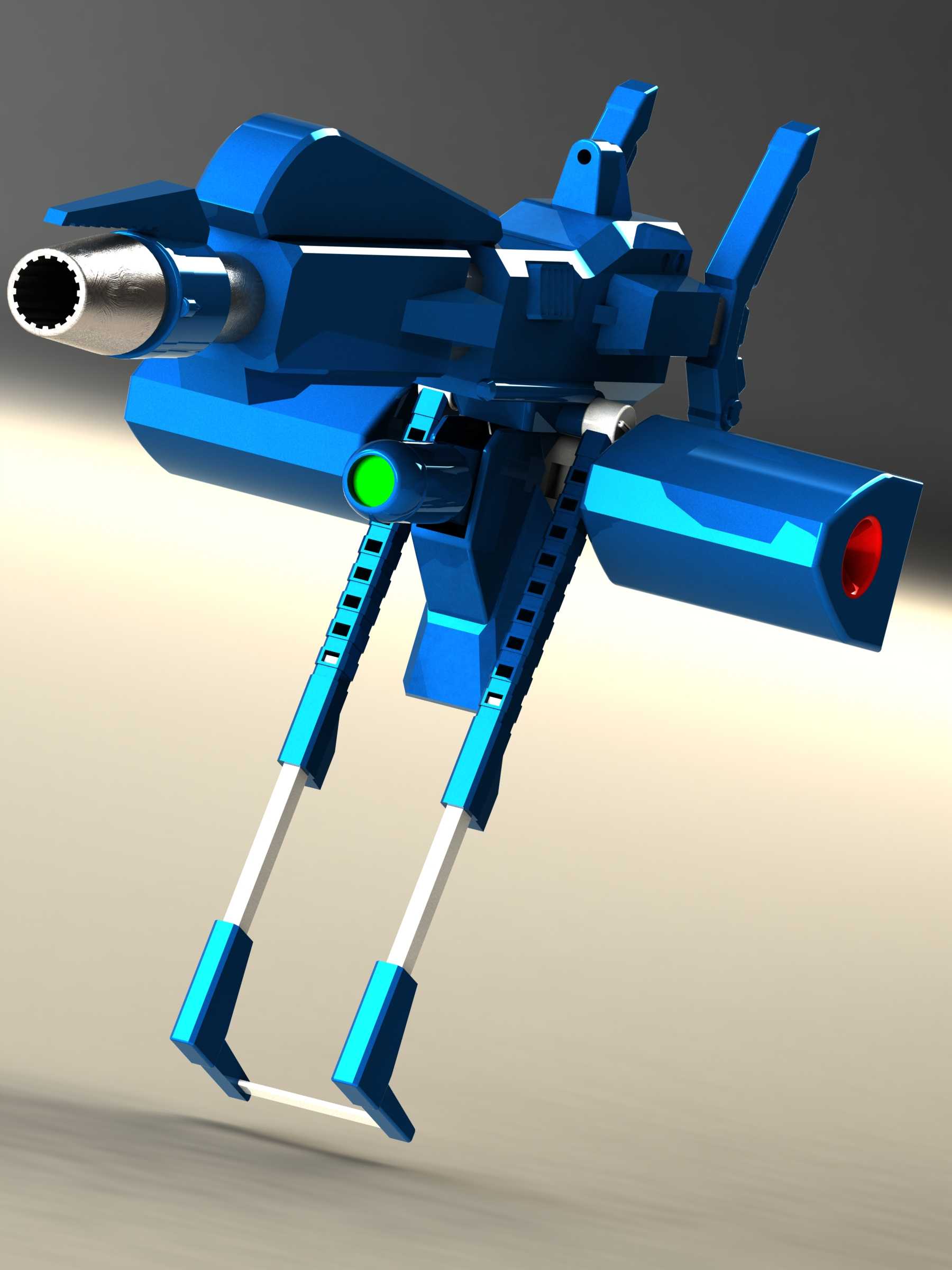

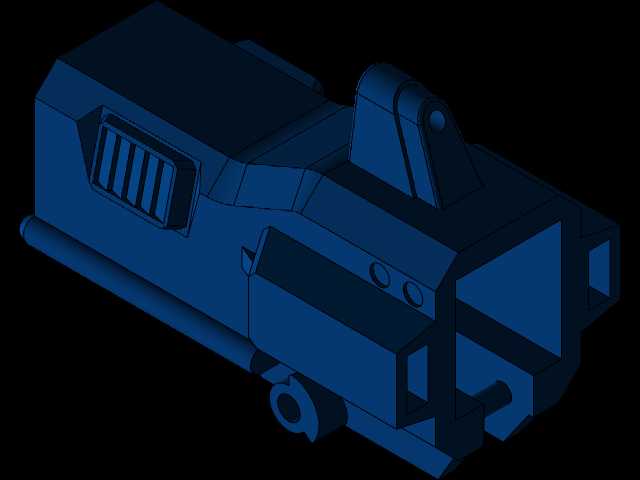

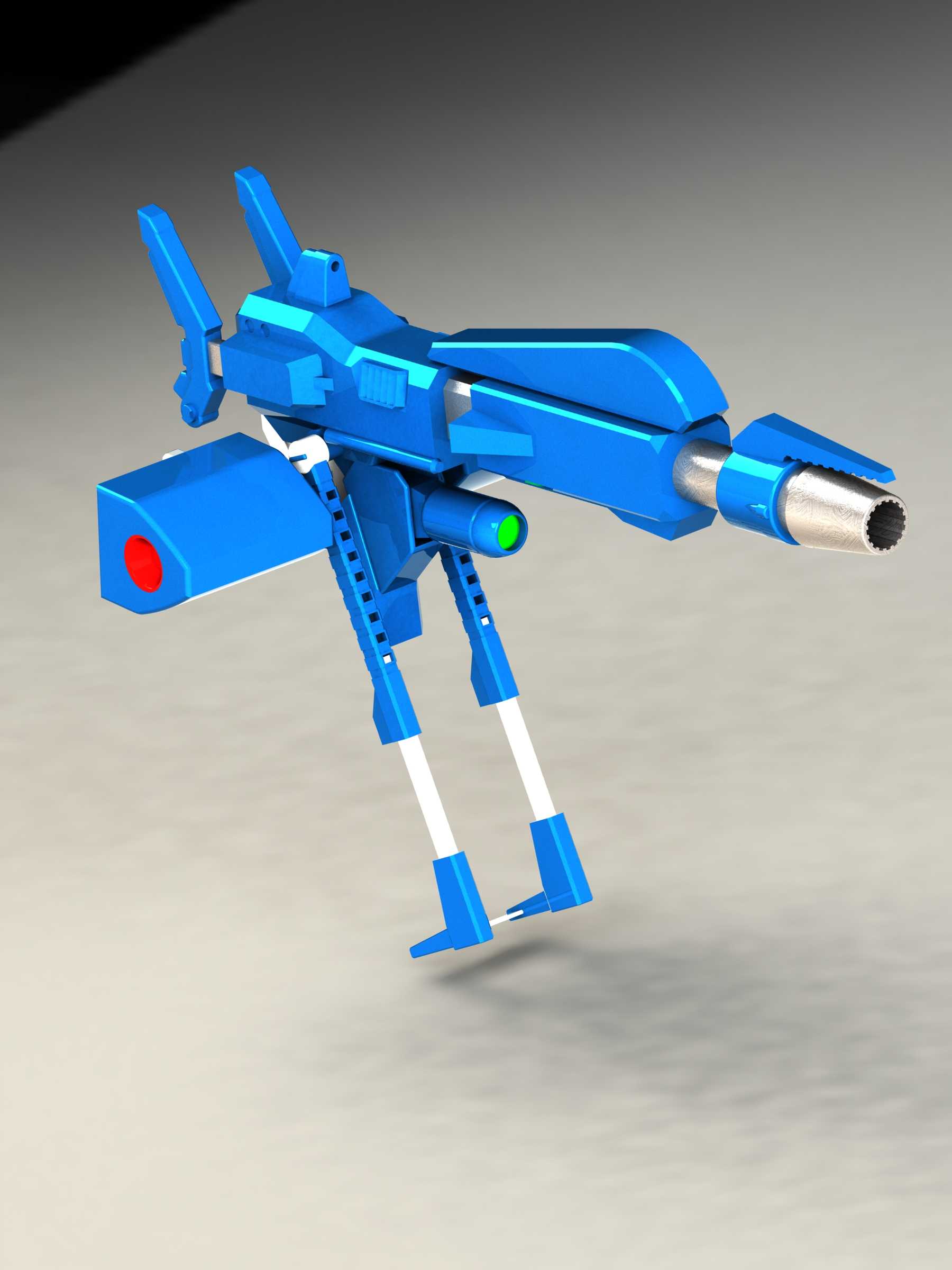

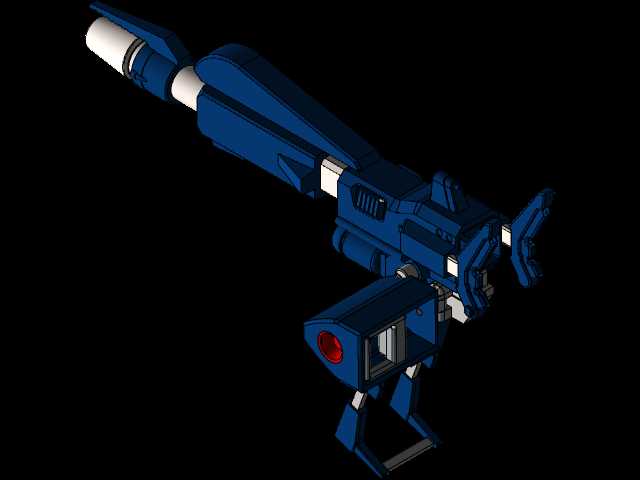

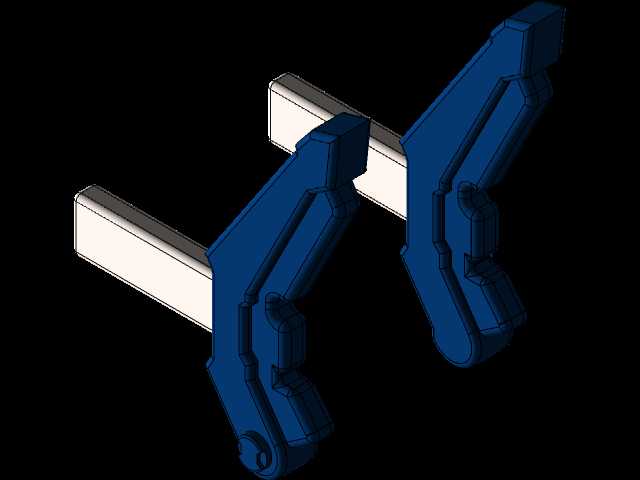

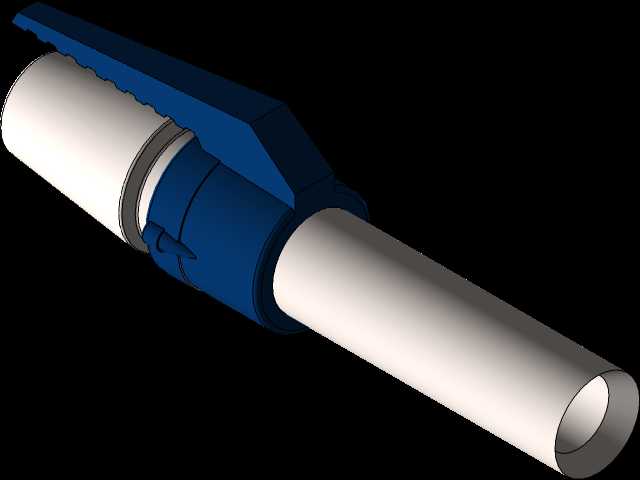

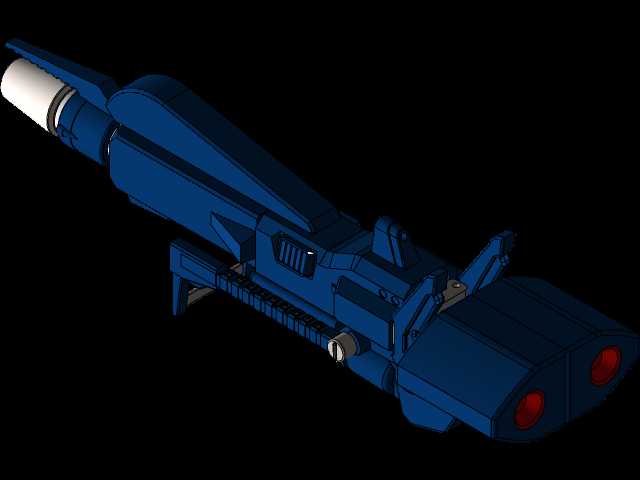

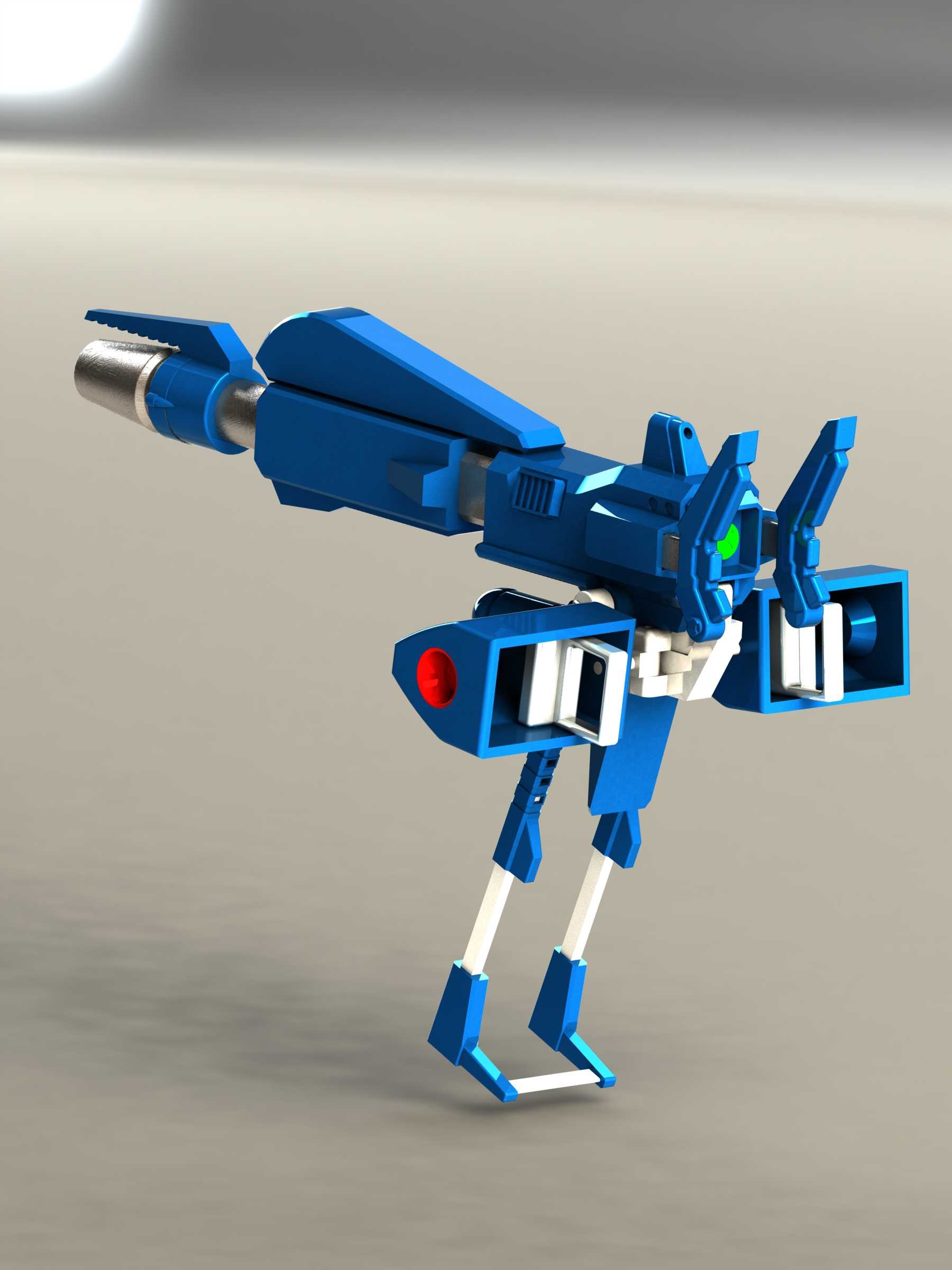

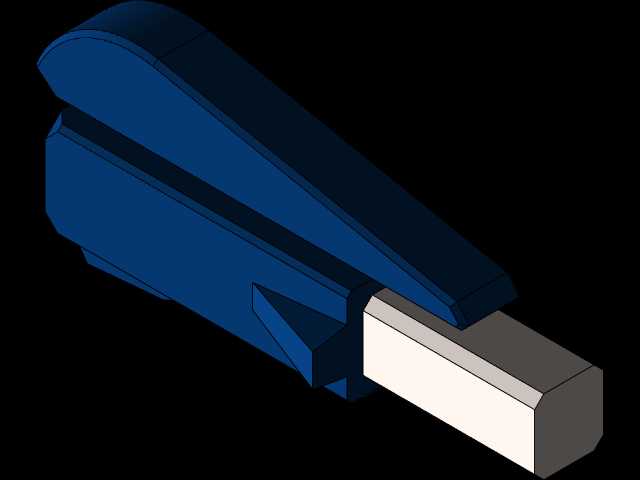

　　这款科幻风格的重型发射装置设计，参考了机甲搭载类重火力装备的构型逻辑，整体采用对称式双支撑臂布局，主体发射管段采用大直径中空腔体设计，前端设置带消焰构型的金属质感炮口结构，腔体内部预留了模拟弹药推送的行程空间，可适配机甲类IP衍生的实体周边制作、科幻题材数字内容渲染、机甲改装配件设计等场景。从结构设计逻辑来看，主体发射管采用分段式拼接构型，主腔体段与侧置辅助舱段通过侧向连接筋实现刚性固定，辅助舱段尾部设置红色透镜状模拟观瞄窗口，对应实体制作时可嵌入发光元件实现炮口焰、状态指示灯的发光效果。双支撑臂采用镂空减重槽设计，臂身沿长度方向开设等距矩形减重孔，既降低了整体结构重量，也还原了科幻机甲装备的工业机械质感，

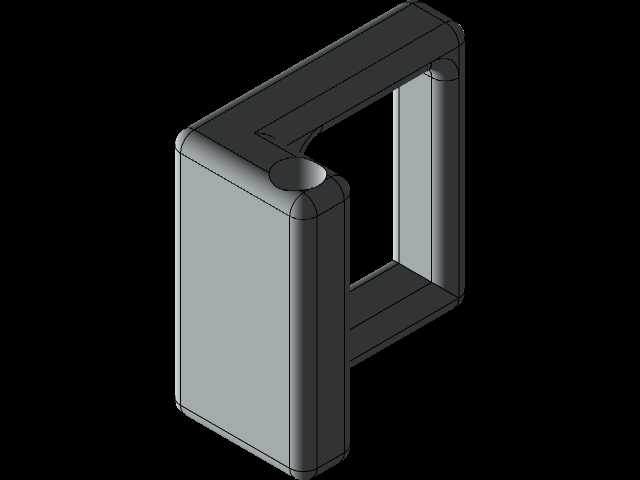

　　支撑臂末端设置斜切式定位脚结构，可在机甲搭载状态下与机体背部挂载点形成稳定的卡扣式连接，安装时支撑臂张开角度可根据挂载点间距在15度至30度区间内调整，适配不同比例的百式机甲机体挂载需求。整体外形尺寸按照1/144比例机甲适配标准设计，主体长度控制在180mm左右，最大宽度为120mm，安装时机体背部需要预留至少40mm的纵向挂载空间，避免支撑臂与机体背部的天线、背包等结构产生干涉。设计过程中针对各部件的拼接公差做了预留，实体3D打印制作时各拼接段的配合间隙控制在0.2mm，既保证拼接精度，也避免过盈配合导致的组装困难。发射管顶部设置了凸起的准星结构，与尾部的观瞄窗口形成简易的瞄准基线，侧方的绿色圆形部件模拟了装备的状态显示模块，

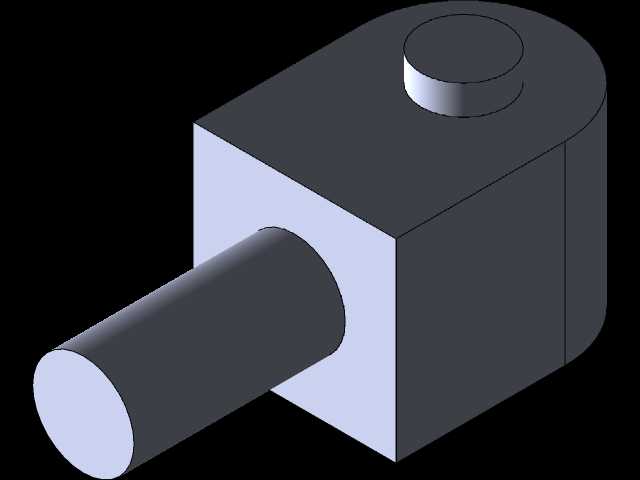

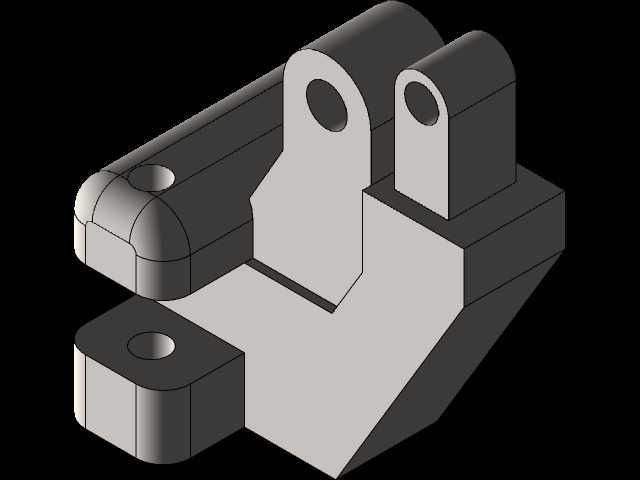

　　对应设定中可反馈弹药余量、装备待机状态等信息。支撑臂与主体发射管的连接位置采用转轴式结构设计，可实现支撑臂相对于主体的小角度转动，调整挂载时的适配角度，同时转轴位置设置了定位卡点，调整到指定角度后可保持姿态固定，不会出现松垮下垂的问题。从实际应用角度出发，该结构既可以作为数字资产用于科幻动画、游戏的道具建模素材，也可以通过3D打印制作成实体配件，搭配拼装机甲模型实现自定义改装，各部件的壁厚均控制在1.5mm以上，满足FDM打印的最小壁厚要求，打印时无需添加过多支撑结构，侧向的镂空槽位可通过调整打印角度实现无支撑打印，降低后处理的工作量。整体配色采用亮蓝色为主色调，搭配金属银色的炮口、红色与绿色的功能标识件，还原了原作中百式机甲装备的视觉特征，结构上没有冗余的细碎部件，所有外露结构均具备对应的功能设定逻辑，没有为了造型刻意添加无意义的装饰件，兼顾了视觉表现力与结构可实现性。
