高压内外螺纹针阀SS-V4结构设计

　　在高压流体输送管路系统中，针阀作为精准截断与流量微调的核心控制元件，其结构可靠性直接决定整套管路的运行安全，尤其是40MPa级的高压工况下，阀体的受力结构、密封形式、连接方式都需要经过严谨的力学校核与结构优化。这款针阀采用M20x1.5的内外螺纹组合连接形式，一端为外螺纹接入端，可直接旋入对应内螺纹的管路接头或阀块安装孔，另一端为内螺纹输出端，可对接同规格外螺纹的管路或仪表组件，这种双向螺纹的结构设计，能够大幅减少管路转接件的使用数量，降低高压工况下的潜在泄漏点，在液压试验台、高压气体充装系统、超高压水切割设备的管路布局中，能够有效压缩安装空间，简化管路排布逻辑。从结构设计思路来看，阀体采用整体棒料加工成型的结构，

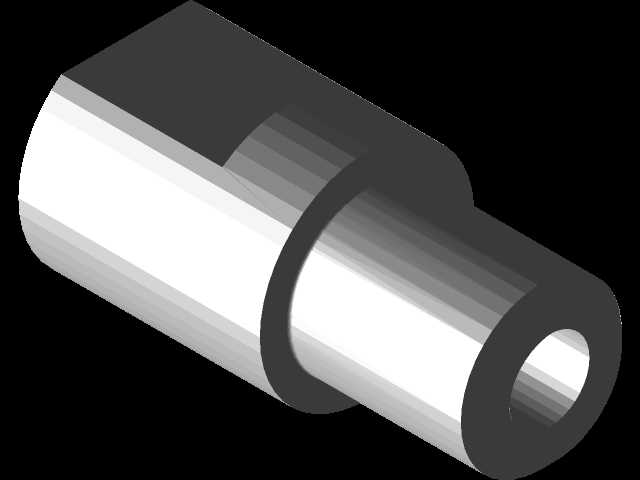

　　没有拼接焊缝或装配式阀体的结合面，从根源上避免了高压下阀体结合面崩裂、焊缝泄漏的风险，外形上采用阶梯轴式的结构布局，靠近外螺纹端的阀体直径更大，这一区域是螺纹旋合后的主要受力承载段，加大的外径能够提升螺纹根部的抗弯强度，避免安装拧紧时螺纹根部出现应力集中导致的开裂，同时较粗的阀体段也预留了足够的扳手夹持位，安装时可以使用标准开口扳手或套筒进行紧固，不会因为夹持力过大导致阀体变形。靠近内螺纹端的阀体直径收窄，一方面是为了匹配内螺纹连接端的受力需求，避免不必要的材料浪费，另一方面收窄的外径也能在密集排布的阀组中留出足够的操作间隙，方便相邻阀件的安装与后期维护。针阀的内部流道采用直通式设计，介质从一端进入后沿直线流道流向另一端，

　　流道转角处做了圆弧过渡处理，避免高压介质长期冲蚀流道转角导致的阀体磨损，同时直通流道的流阻更小，在高压小流量的工况下能够减少压力损失，提升流量控制的精度。密封结构上，针阀的阀芯采用锥形针状结构，与阀座的密封面采用线接触密封形式，相比平面密封的结构，线接触能够在相同的拧紧力矩下获得更大的密封比压，在40MPa的高压工况下也能实现可靠的零泄漏截断，同时锥形阀芯的行程与流量开度呈近似线性的关系，在进行微小流量调节时，能够通过手轮的转动圈数精准控制开度，满足高压系统中对压力、流量微调的需求，比如在高压仪器仪表的校准回路中，这种线性调节特性能够帮助操作人员精准控制输出压力，避免压力冲击损坏精密仪表。安装边界方面，

　　这款针阀的总长度控制在适配M20螺纹安装的最小尺寸范围内，两端螺纹的有效旋合长度均满足高压管路连接的标准要求，外螺纹端的退刀槽位置做了应力释放结构，避免螺纹旋紧时退刀槽处出现应力断裂，内螺纹端的孔口做了倒角导向，方便对接管路的快速对中安装，阀体外部没有突出的尖锐棱角，所有转角处都做了R角处理，既能够减少安装过程中磕碰导致的阀体损伤，也能避免应力集中提升阀体的抗疲劳强度，在长期承受高压交变载荷的工况下，能够有效延长使用寿命。在实际应用场景中，这类高压针阀常被用于液压泵站的压力测试回路、高压气瓶的输出控制端、石油化工行业的高压取样管路、科研试验台的高压流体控制回路中，相比普通低压针阀，40MPa的压力等级能够覆盖绝大多数中高压工业流体控制场景，内外螺纹的组合连接形式也让它的适配性更强，既可以作为管路中间的截断阀使用，也可以直接安装在阀块或设备本体上作为输出控制阀，不需要额外配置转接头就能完成安装。设计过程中需要重点关注的是阀体材料的选型与热处理工艺，配合对应的结构强度校核，确保在额定压力下阀体的各个截面都有足够的安全裕度，同时螺纹的加工精度也需要严格控制，螺纹的牙型角、螺距误差都要控制在高压螺纹的公差范围内，避免螺纹配合间隙过大导致的高压介质泄漏，密封面的加工粗糙度需要达到镜面级要求，确保阀芯与阀座贴合时没有微观间隙，实现长期可靠的密封。
