可调开启压力弹簧式直筒止回阀结构

　　在低压流体输送管路的现场改造与配套设计中，这类小通径直筒式弹簧止回阀的应用场景覆盖范围极广，从车间小型气动控制支路、实验室低压流体试验回路，到小型水处理设备的进出水管路、小型液压系统的回油支路，都能见到这类结构的身影。它的核心作用是在管路系统中限制介质单向流动，避免下游介质倒流引发的设备损坏、工艺参数紊乱问题，比如在气动控制回路中，它可以避免压缩空气反向回流造成的执行元件误动作，在小型供水支路中，也能防止停机后管道存水倒流造成的泵体叶轮反转损伤。

　　这款止回阀的核心功能特性围绕0.2bar到2.5bar的开启压力区间设计，区别于固定开启压力的常规弹簧止回阀，它在阀尾端集成了螺钉调节结构，现场安装调试时不需要拆解阀体，只需要通过外露的调节螺钉改变弹簧预压缩量，就能连续调整阀门的开启压力阈值，适配不同管路的工作压力需求——比如在压力偏低的重力自流管路中，可以调松弹簧降低开启压力，减少介质流动的阻力损失；在存在一定背压的回路中，可以调紧弹簧提升开启压力，避免下游压力波动造成的阀门误开启、介质内漏问题。

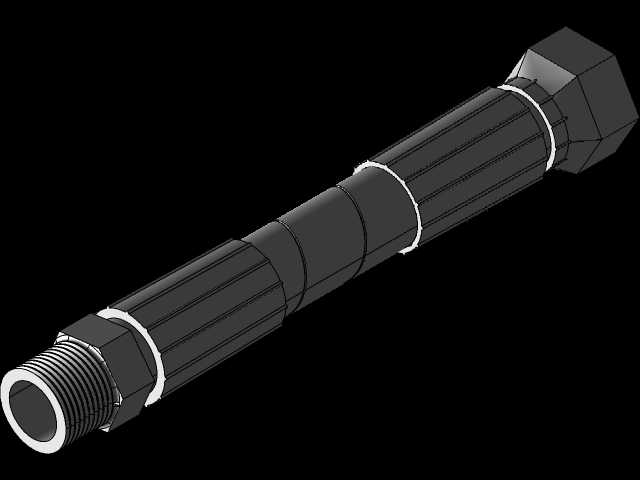

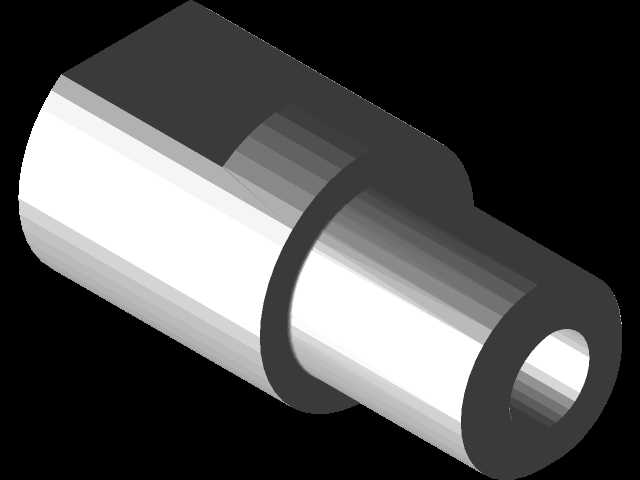

　　从结构设计思路来看，这款产品采用了直筒式一体化外形布局，没有多余的旁通结构与外置安装凸台，整体沿管路轴向布置，最大限度压缩了安装所需的轴向空间，对于空间局促的集成式阀组、紧凑排布的设备内部管路来说，这种结构的适配性远高于带法兰盘或者直角式的止回阀产品。阀体一端采用外螺纹连接结构，加工有标准管螺纹，可以直接和同规格的内螺纹管路接头、阀块接口旋合连接，不需要额外的转接配件；另一端采用外六角结构，方便现场安装时用普通开口扳手或者活动扳手夹持施力，不需要定制专用工装就能完成拧紧操作，降低了现场安装的工具要求。

　　从安装边界与尺寸适配的角度来说，这款止回阀的外圆沿轴向做了分段式等径设计，除了端部的六角头与螺纹段，中间阀体部分的外圆尺寸统一，在做集成阀块的内嵌安装时，可以直接在阀块上加工对应直径的安装孔，将阀体嵌入孔道内完成安装，进一步节省阀组的外部空间。阀体上的多道环形槽结构，一方面是作为密封件的安装槽位，可以根据输送介质的特性选配O型圈或者组合密封件，实现阀体与安装孔之间的静密封，避免介质从安装间隙泄漏；另一方面也能在管路明装时，作为管卡的夹持定位槽，固定管路时管卡可以卡在环形槽内，避免阀门长期受介质冲击出现轴向窜动、螺纹松脱的问题。

　　内部流道采用了直通式设计，介质从螺纹端进入阀体后，沿轴向直接推开阀芯流向出口，没有直角转弯带来的流道突变，相比直角式止回阀，它的流阻系数更低，在相同通径下可以通过更大的流量，也不容易在阀腔内积存介质杂质，减少了杂质卡滞阀芯造成的阀门失效风险。弹簧采用了居中导向结构，阀芯启闭过程中始终沿轴向运动，不会出现偏磨卡涩的问题，长期频繁启闭的工况下也能保持稳定的密封性能。调节螺钉与阀体之间采用细牙螺纹配合，调节精度更高，每旋转一圈对应的弹簧预紧力变化量更小，调试时可以精准匹配管路需要的开启压力，同时细牙螺纹的自锁性能更好，调试完成后不需要额外的锁紧螺母，就能在长期振动工况下保持调节位置不变，避免压力设定值漂移。

　　在实际选型匹配时，需要注意这款阀门的适用压力上限与介质兼容性，它的2.5bar最大开启压力设定决定了它更适合低压工况使用，不能直接用于中高压管路系统；同时阀体与阀芯的材质适配常规的水、压缩空气、低压液压油等介质，如果用于输送腐蚀性介质，需要提前确认密封件与阀体材质的耐腐性能，避免长期使用出现腐蚀泄漏。安装时要注意阀体上标注的介质流向箭头，必须和管路内介质的流动方向保持一致，反向安装会导致阀门无法正常开启，造成管路堵死。对于需要定期维护的工况，这款直筒结构的拆解也十分方便，只需要拧下尾端的调节螺钉，就能取出内部的弹簧与阀芯，清理阀腔内的杂质、更换老化的密封件，不需要整体从管路上拆下阀体，大幅降低了后期维护的工作量。
