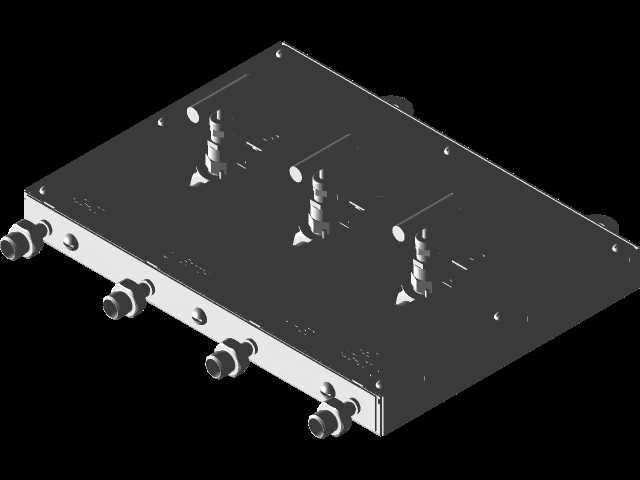

高压针阀式气动控制面板结构设计

　　在中高压流体输送的工业场景里，这类集成针阀结构的气动控制部件，常被部署在气源处理单元、液压试验台架、小型工艺管路的支路节点上，承担小通径管路的流体通断、流量微调与压力截断功能，尤其适配25MPa级别的高压气动或轻度腐蚀性流体输送工况，相比普通截止阀，针阀的锥面密封结构能在小开度下实现更精准的流量控制，避免高压工况下的启闭冲击。从结构设计逻辑来看，这款部件将手动针阀的调节端与气动控制的安装接口做了集成化处理，阀体采用整体锻造式的流道结构，避免了拼接式阀体在高压下的密封泄漏风险，顶部的T型操作手柄做了加大力臂设计，操作人员无需借助额外扳手，即可单手完成高压工况下的阀门启闭操作，手柄与阀杆的连接部位设置了防松卡簧结构，

　　避免频繁操作后手柄出现松脱偏移。阀体侧部的连接端适配DKOL 24°锥面密封接头，这类接头在高压气动管路中应用广泛，24°的内锥面能与管路接头的外锥面形成线性密封，相比平面密封结构，其抗振动、抗压力冲击的能力更强，不需要额外加装密封垫片即可在25MPa工作压力下实现可靠密封，安装时仅需按照规定扭矩拧紧接头螺母即可，降低了现场装配的工艺要求。在安装边界的考量上，这款控制部件的整体外形采用紧凑式布局，阀体的主体流道为直角式结构，介质从侧部水平接口进入，经过阀瓣与阀座的节流区域后，从下部的垂直接口流出，这种直角流道设计能有效缩减安装空间，适合在管路排布密集的阀岛、试验台架内部署，安装时需要预留顶部手柄的操作空间，

　　手柄的旋转行程对应的高度差在设计时做了限位处理，不会因为阀杆全开时的伸出长度干涉周边其他管路部件。阀杆部位采用了多级填料密封结构，在高压工况下，填料能在压盖的预紧力作用下紧密贴合阀杆表面，避免流体从阀杆配合间隙处出现外漏，填料压盖的调节螺栓设置在阀体上部的两侧，不需要拆卸周边管路即可完成填料的预紧力调整，方便后期的现场维护。从实际使用的场景适配来看，这类部件常被用在小型高压气瓶组的出口控制、气动加载系统的压力调节支路、实验室高压流体试验台的管路节点上，相比集成式的多路控制阀，单路的针阀式控制部件维护成本更低，单路故障时不需要整体更换阀组，仅需拆解对应部位的密封件即可完成维修。设计过程中针对阀瓣的密封面做了硬化处理，

　　避免高压流体中携带的微小杂质冲刷密封面导致内漏，阀座与阀体采用过盈压装的配合方式，保证在反复的压力冲击下阀座不会出现移位，流道的内壁做了圆角过渡处理，减少高压流体在流道拐角处的湍流损失，降低气流噪声与阀体的振动幅度。在安装尺寸的匹配上，阀体的两个连接接口的同轴度、垂直度公差控制在0.05mm以内，保证与管路接头连接时不会出现别劲现象，避免额外的安装应力作用在阀体上，长期高压工况下不会因为应力集中导致阀体开裂。顶部的操作手柄表面做了滚花防滑处理，即便操作人员佩戴劳保手套也能稳定施力，手柄的旋转角度与阀门开度做了对应标识，方便操作人员直观判断当前的阀门开启程度，在做小流量调节时能更精准地控制开度。
