现代燕尾槽联接路由器专用夹具结构设计

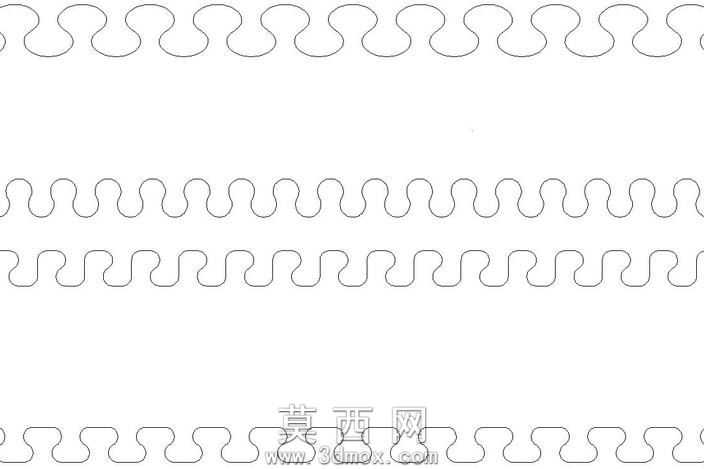

本路由器夹具三维模型围绕现代燕尾槽联接的加工适配需求开展设计，核心目标是实现同尺寸小轴承类零件加工时的精准定位与稳定装夹，适配直刃刀具、路由器加工场景下12.71毫米（1/2英寸）的加工行程要求，同时匹配数控加工场景下10毫米的切削参数设置，整体结构采用EPS2D格式的轮廓基准开展三维建模，保证二维轮廓到三维实体的尺寸精度无偏差。建模过程中首先完成连续排布的波浪形定位轮廓绘制，每一组定位型腔都严格匹配待装夹工件的外形轮廓，相邻型腔之间设置等距的定位销孔作为装夹基准，底部设置平直的安装基准面，保证夹具安装到机床工作台时的平面度要求，避免装夹倾斜带来的加工误差。模型的上部压合结构与下部定位型腔采用一一对应的轮廓匹配设计，压合边的波浪形轮廓与定位型腔完全契合，装夹时可实现工件的全周贴合压紧，避免单点压紧带来的工件变形问题，同时在压合结构与定位底座之间设置分隔式的加强筋结构，既提升夹具整体的结构刚性，减少加工过程中的夹具振颤，又尽可能降低夹具的整体重量，方便装夹拆卸操作。材质设置上，夹具主体采用合金工具钢材质，表面做发黑防锈处理，定位销孔位置做局部淬火硬化处理，提升反复装夹过程中的耐磨性能，压合接触面设置0.1毫米的精度余量，保证装夹时工件不会出现过盈压伤或者间隙过大窜动的问题。设计过程中充分考虑数控加工的出屑需求，在每一组定位型腔的侧边预留排屑间隙，避免加工废屑堆积在型腔内影响装夹精度，同时整体采用连续多工位的排布设计，可一次性装夹多件工件开展连续加工，大幅提升数控加工的生产效率，减少反复装夹找正的辅助时间。模型的轮廓线条严格遵循机械制图的规范要求，所有连接位置都做了圆角过渡处理，避免应力集中带来的夹具开裂问题，安装基准孔的位置采用等距排布设计，可适配不同规格的机床工作台安装孔位，具备较强的通用适配性。
