开源可复制桌面级熔融沉积成型设备结构

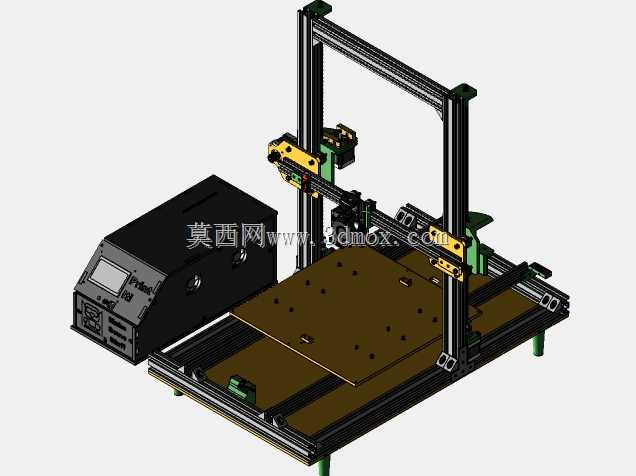

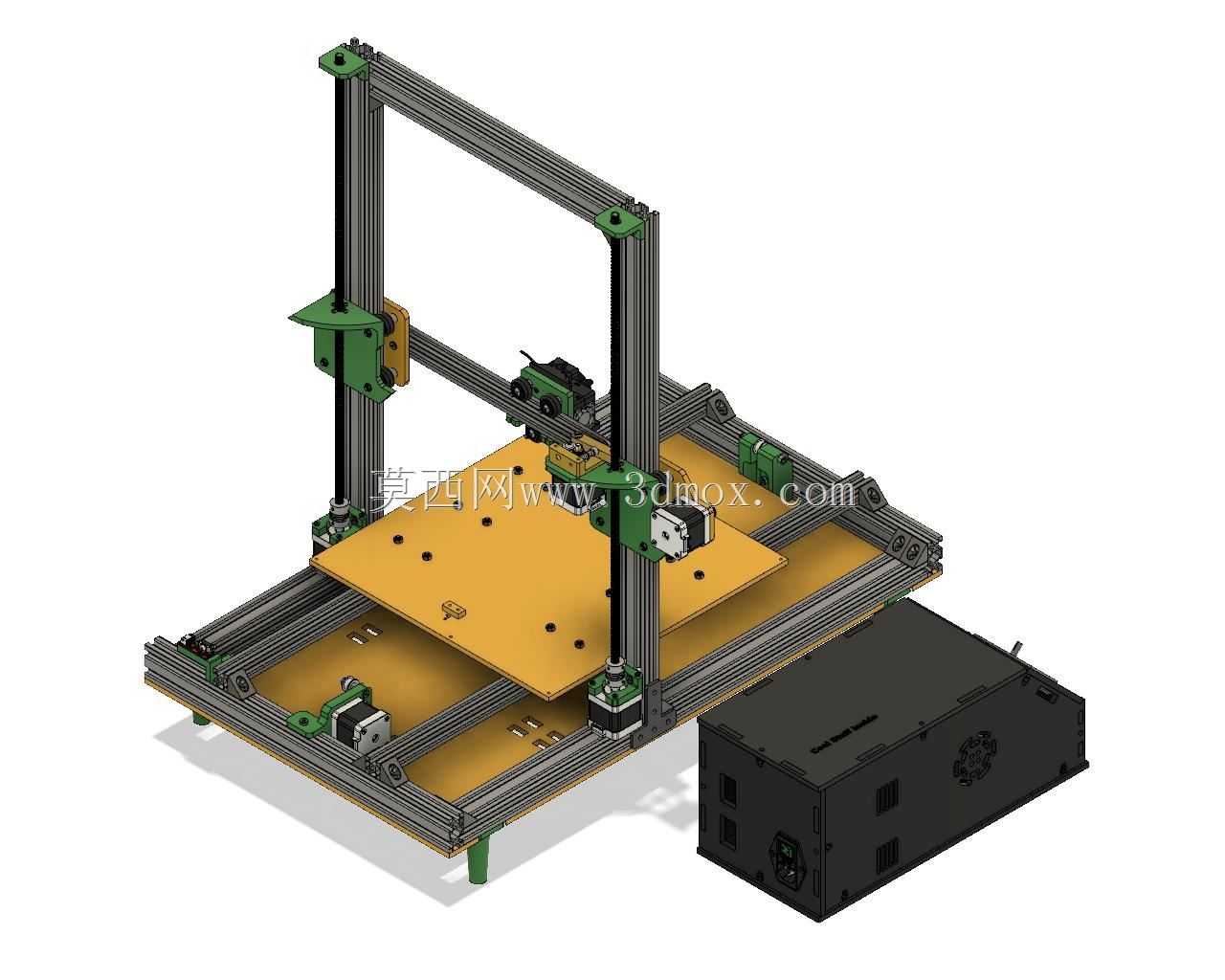

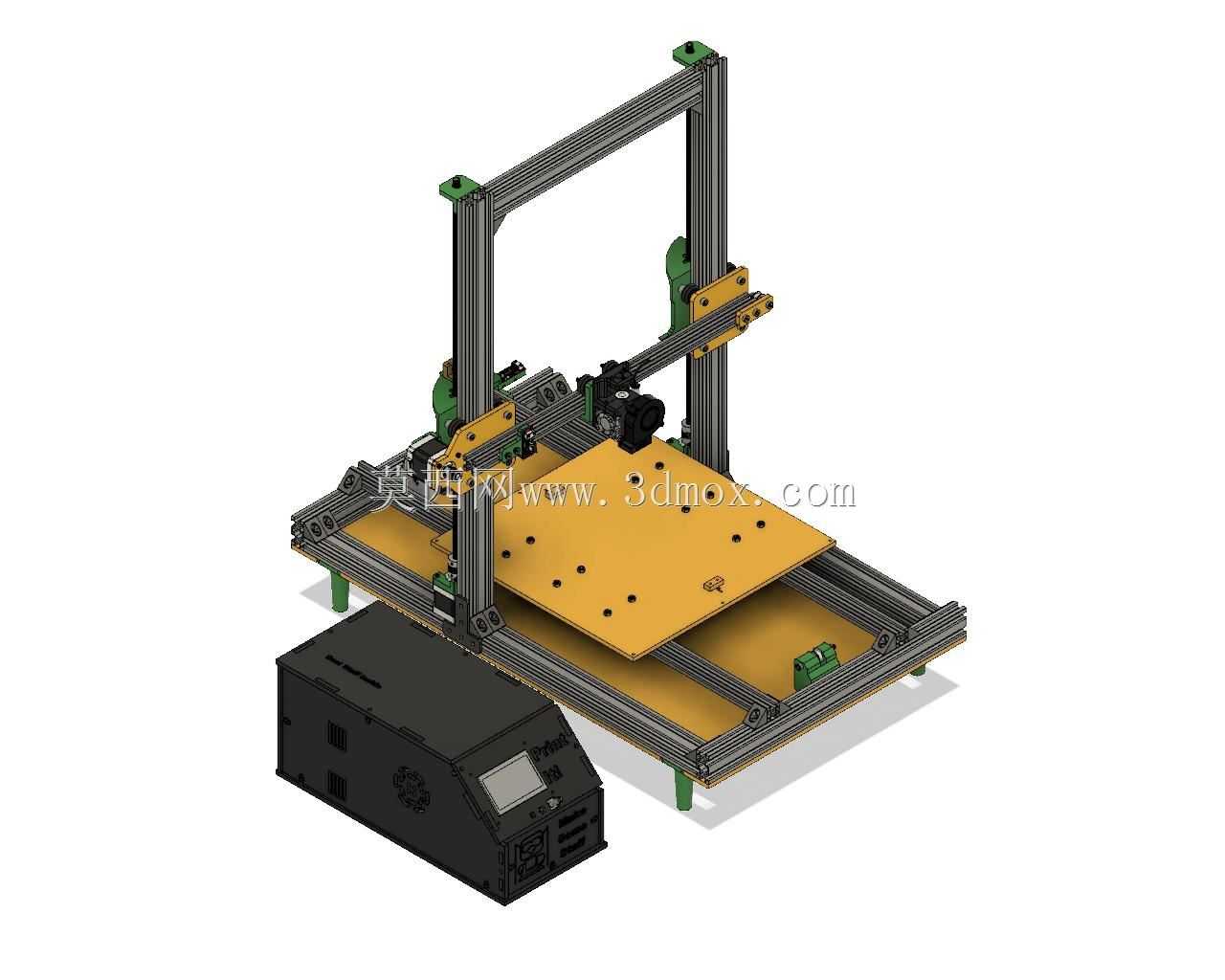

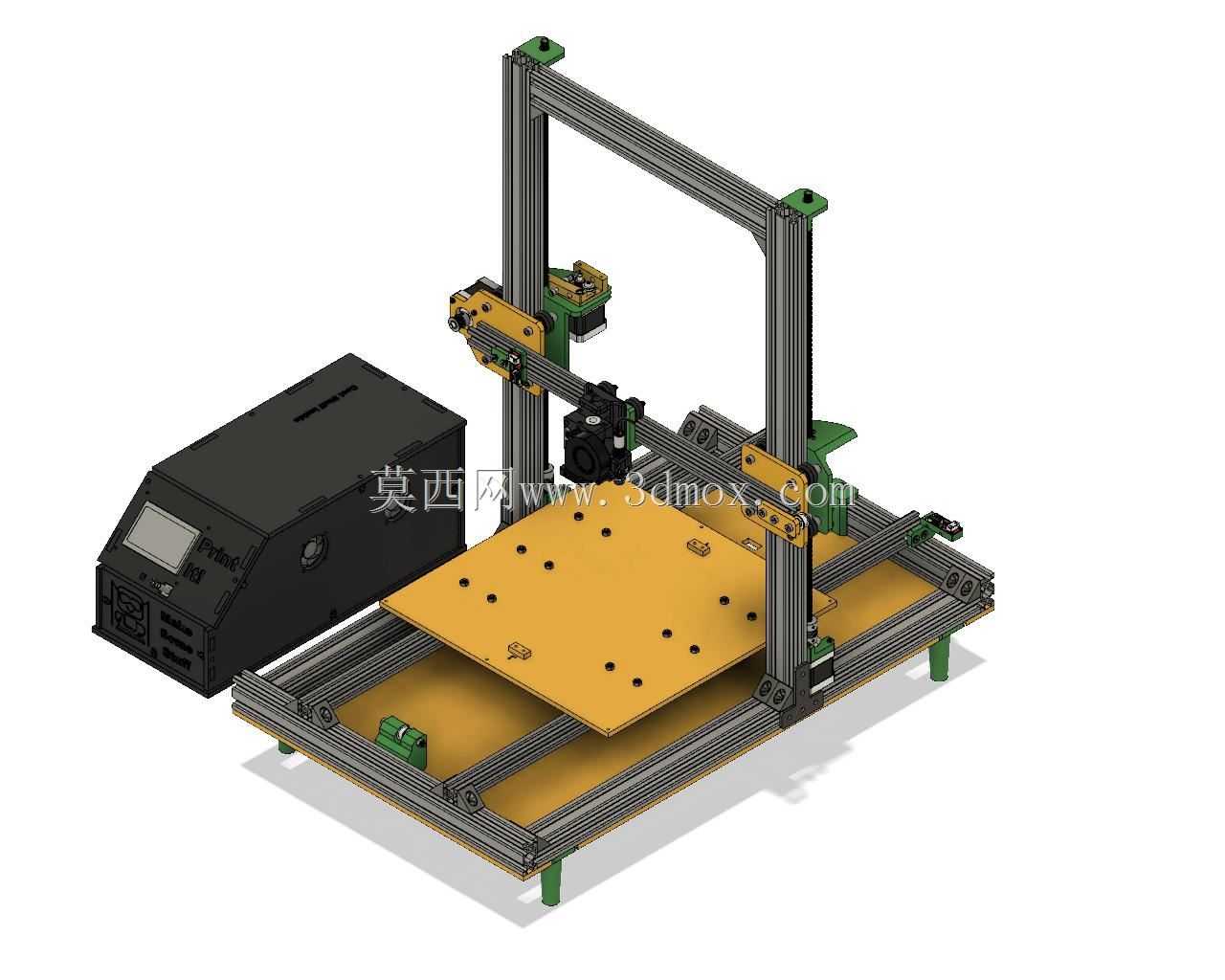

　　桌面级增材制造场景中，小尺寸成型空间的设备往往在刚性与组装门槛之间做取舍，这套结构的核心设计逻辑，是用市面通用易得的标准五金件、常见加工型材搭建出刚性足够的运动框架，让没有精密加工条件的个人用户、小型创客空间，也能依靠常规工具完成整机组装调试，不需要依赖特殊定制的非标零部件。从成型边界来看，该设备的有效成型空间控制在300mm×300mm×350mm区间，这个尺寸刚好覆盖绝大多数个人创作、小型功能件打样、教学实训的零件尺寸需求，不会因为成型空间过大导致框架刚性冗余不足，也不会因为空间过小限制常规零件的制作。运动结构上，采用了经典的笛卡尔运动布局，X轴负责打印头的横向移动，Y轴承载热床完成纵向进给，

　　Z轴通过双丝杆传动带动热床做垂直方向的升降，这种布局的优势在于运动解耦充分，每个轴的负载计算可以独立完成，调试时不需要做复杂的多轴联动校准，新手用户也能通过分步调整皮带张紧度、丝杆同轴度快速达到合格的打印精度。框架部分没有采用成本较高的一体钣金折弯结构，而是选用标准规格的铝型材通过角码、螺栓拼接，所有连接孔位都做了适配通用型材槽宽的设计，用户在本地五金市场就能采购到对应的型材原料，不需要等待定制加工的长周期，拼接时的公差可以通过角码的调节间隙补偿，即使型材切割存在小范围的长度误差，也不会影响整体框架的装配精度。传动系统的选型完全偏向易维护性，同步带采用市面通用的GT2规格，皮带轮、惰轮都是标准量产件，长期使用出现磨损后可以快速替换，

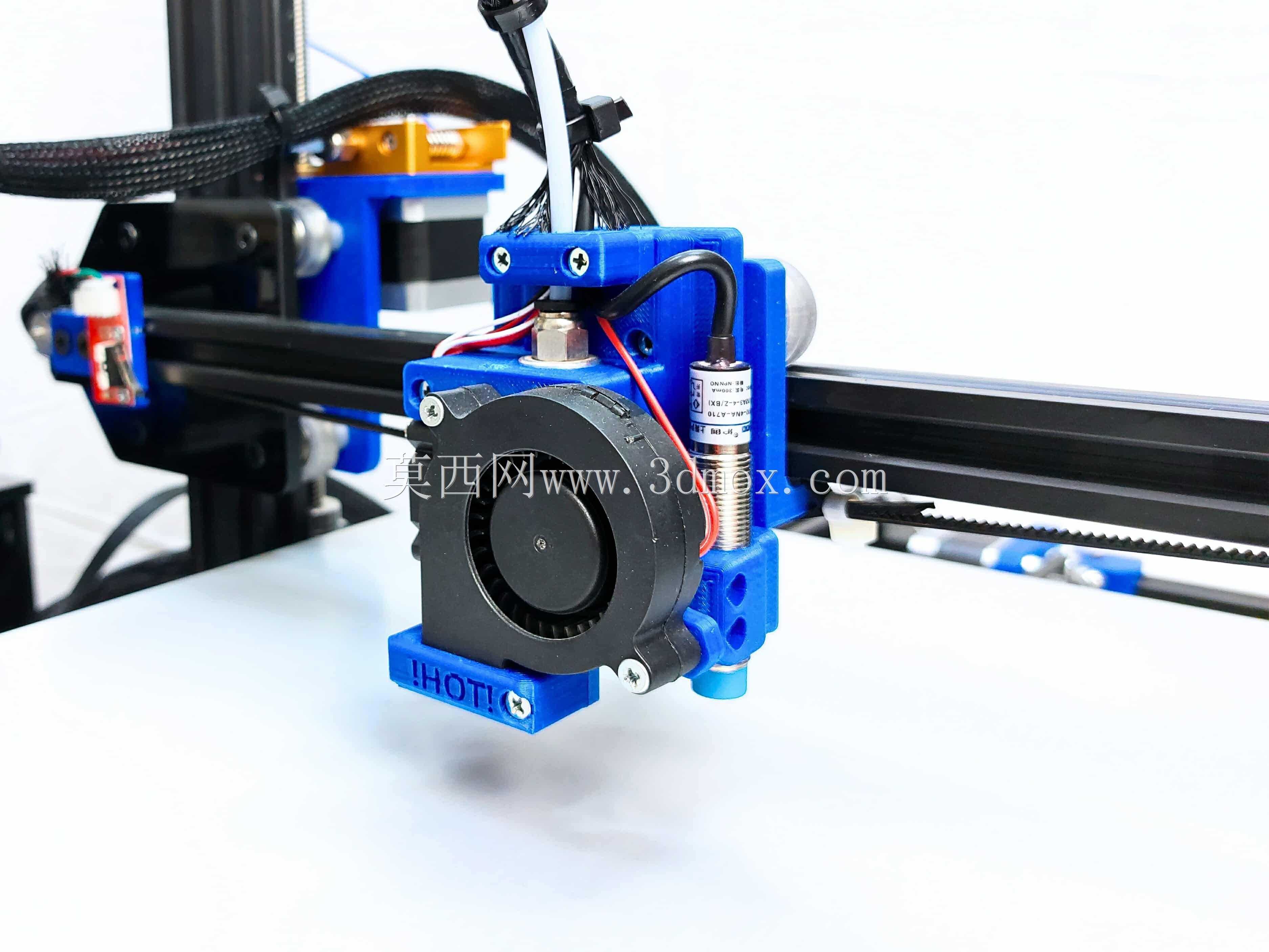

　　不需要找原厂采购专属配件；Z轴丝杆选用T8梯形丝杆，配合带预紧的消间隙螺母，既控制了整机成本，也能保证层厚定位的稳定性，避免打印过程中出现Z轴层纹偏移的问题。挤出结构采用近端挤出设计，相比远端挤出，近端挤出对柔性耗材的适配性更好，打印TPU等软质耗材时不会出现送料滞后、堵头的问题，挤出机的安装座做了通用化设计，可以兼容市面上绝大多数E3D规格的热端组件，用户后续可以根据自己的打印需求更换不同功率的热端、不同口径的喷嘴，适配更高打印温度的工程耗材。热床部分采用铝板加PCB加热膜的组合，铝板的平面度更容易加工保证，加热膜的加热均匀性优于传统的铝板加热棒结构，配合表面的柔性贴膜，打印完成后零件冷却可以自然翘起，

　　不需要额外的铲刀操作就能完成取件。电气安装位做了集中式布局，电源、主控板、接线端子都预留了标准安装孔位，走线槽的位置提前在框架型材上做了预留，整机组装完成后线束可以全部隐藏在型材槽内，不会出现线束干涉运动部件的问题，也方便后期维护时排查线路故障。这套结构的设计初衷，是降低增材制造设备的复制门槛，让个人用户、小型工坊不需要投入高额的设备采购成本，就能获得刚性足够、精度稳定的增材制造能力，日常可以用于教学实训中的机械结构演示、创客项目的功能件快速验证、小型定制零件的小批量制作，甚至可以用于简易工装夹具的快速生产，在没有工业级加工设备的场景下，快速完成从数字模型到实体零件的转化。相比同尺寸的市售闭源设备，这套结构的所有零部件都可以自主采购替换，不存在配件垄断的问题，用户可以根据自己的使用需求对局部结构做迭代修改，比如加装自动调平传感器、更换更大功率的电源、加装封闭保温罩适配ABS等易翘曲耗材，框架上预留的多余槽位可以直接安装额外的扩展组件，不需要对原有结构做破坏性修改。在实际使用场景中，这类设备可以放置在普通桌面，不需要专门的工业场地，运行噪音控制在常规办公设备的水平，适合学校创客空间、个人工作室、小型研发部门使用，用来快速验证结构设计的装配合理性，减少开模前的设计迭代成本，打印的零件精度可以满足常规功能件的装配要求，制作的工装夹具可以直接用于轻型装配作业，不需要额外的后处理就能投入使用。
