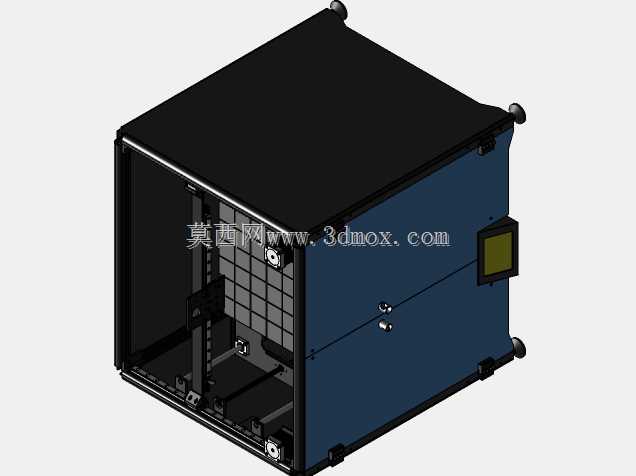

飞熊重生V2桌面级3D打印整机结构设计

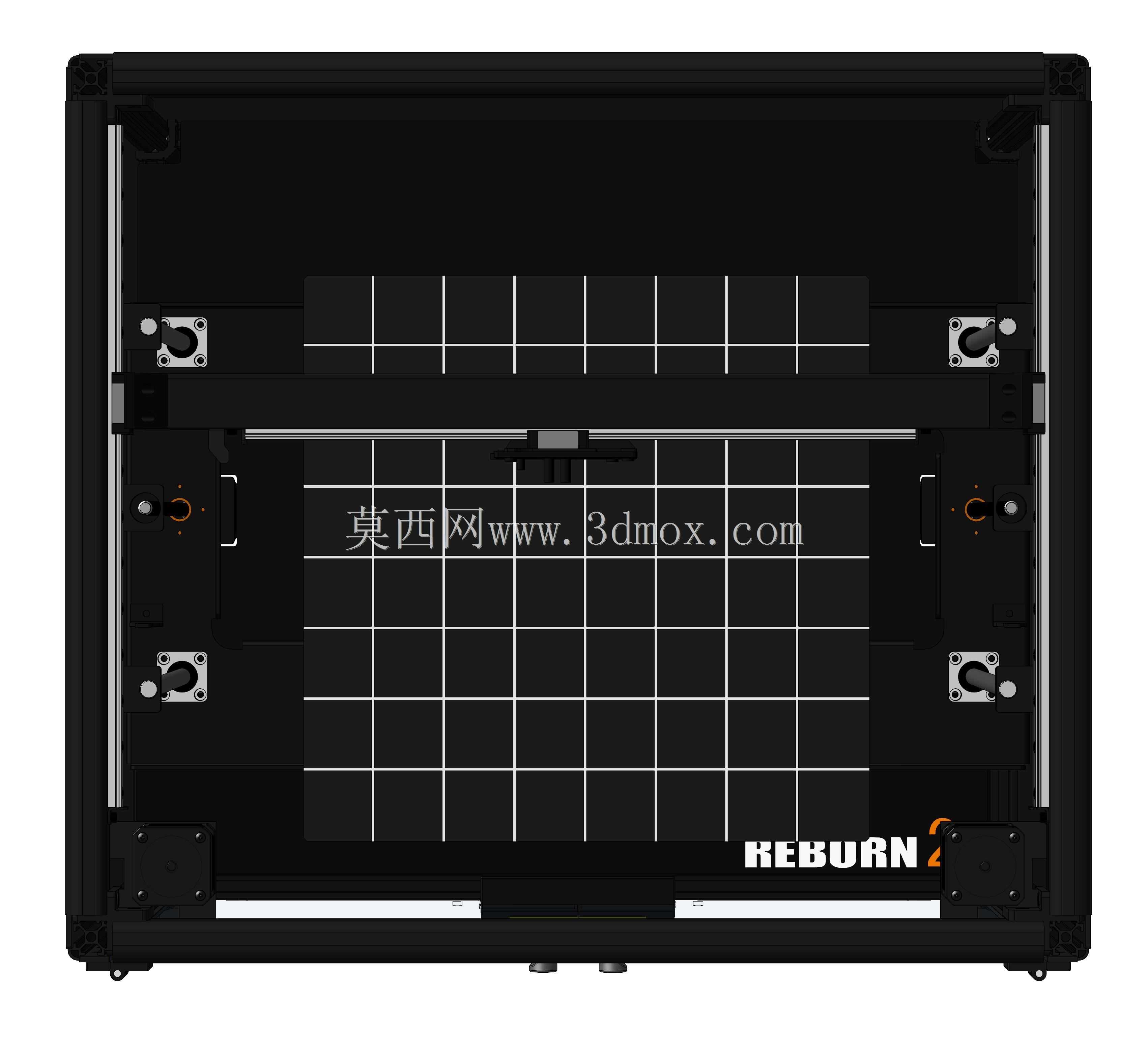

　　这套桌面级熔融沉积成型设备的结构设计，核心面向个人创客、小型工作室的小尺寸定制件加工场景，可覆盖手板打样、创意教具制作、非标小零件试制、文创产品实体输出等日常使用需求，相比工业级打印设备，它的占地边界控制在普通书桌可容纳的范围，整机安装完成后横向占用空间不超过400mm，纵向进深不超过420mm，整机高度控制在500mm以内，不需要额外定制安装台架，普通木质桌面、金属工作台均可直接放置使用，底部预留的四个调平支脚可适配存在微小倾斜的桌面，不需要额外铺垫水平校准板材。从功能特性来看，整机采用了近端挤出的结构布局，相比远端挤出方案，近端送料的挤出力传递更直接，在打印柔性耗材如TPU时的堵头概率大幅降低，送料齿轮与挤出喉管的同轴度公差控制在0.1mm以内，可适配1.75mm直径的主流打印耗材，挤出头的加热块采用了分体式隔热设计，喉管位置的散热风道独立设置，可避免热量向上传导导致的耗材提前软化堵料，热端最高工作温度可达到260摄氏度，可覆盖PLA、ABS、PETG等常用熔融沉积耗材的打印温度需求。运动结构部分，X轴与Y轴采用了同步带传动搭配线性光轴导轨的组合，Z轴采用双 lead screw 传动搭配导向光轴的布局，相比单丝杆结构，双Z轴的传动平衡性更好，在打印大尺寸高度模型时，平台升降的倾斜公差可控制在0.05mm以内，避免层纹偏移、平台蹭头等常见打印故障。打印平台采用了可拆卸的磁吸式弹簧钢面板，

　　打印完成后可直接取下面板弯折即可让模型脱落，不需要额外使用铲刀撬动，降低了平台刮花、模型损坏的概率，平台底部的加热膜采用整面均匀铺陈的设计，加热区域覆盖整个打印工作面，最高加热温度可达到110摄氏度，打印ABS等易翘曲耗材时可保证底层粘结牢固。设计思路上，整机的框架采用标准2020铝型材拼接搭建，所有连接位置均采用标准内六角螺丝锁紧，不需要定制特殊的异形连接件，用户在自行组装时仅需配套常规内六角扳手即可完成整机组装，所有走线均预留了线槽位置，线束可沿着铝型材的槽位布置，避免运动过程中线束剐蹭打印件或者传动部件，电控部分的安装位设置在整机后侧下方，主板、电源、散热风扇均集成在独立的电控仓内，仓体预留了通风散热孔，

　　可保证长时间连续打印时电控元件的工作温度处于合理区间，同时电控仓与打印工作区做了物理分隔，可避免打印过程中脱落的耗材碎屑掉落到电路板上引发短路故障。从实际使用的场景适配来看，这套结构的打印成型尺寸控制在220220250mm的区间，可满足绝大多数个人用户的日常打印需求，整机的所有非标准零件均采用可自行打印的设计，用户在拿到基础框架套件后，可自行打印剩余的辅助结构件完成整机搭建，后期维护时如果出现零件损坏，也可直接通过设备本身打印替换件，不需要额外采购定制配件，大幅降低了后期的使用维护成本。挤出头的位置预留了自动调平传感器的安装位，用户可根据自身需求加装自动调平模块，不需要重新设计喷头支架，降低了功能升级的改造成本，

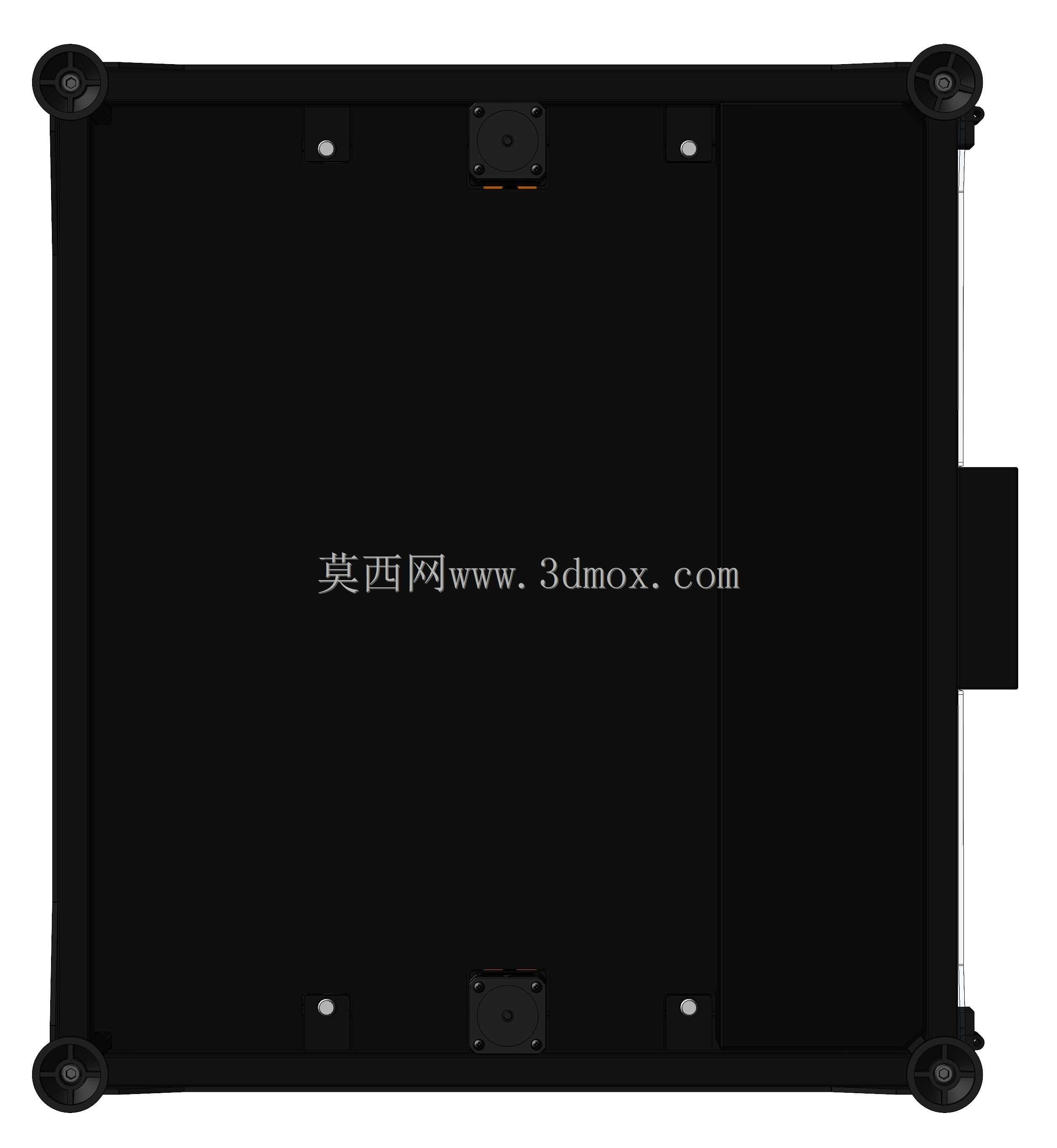

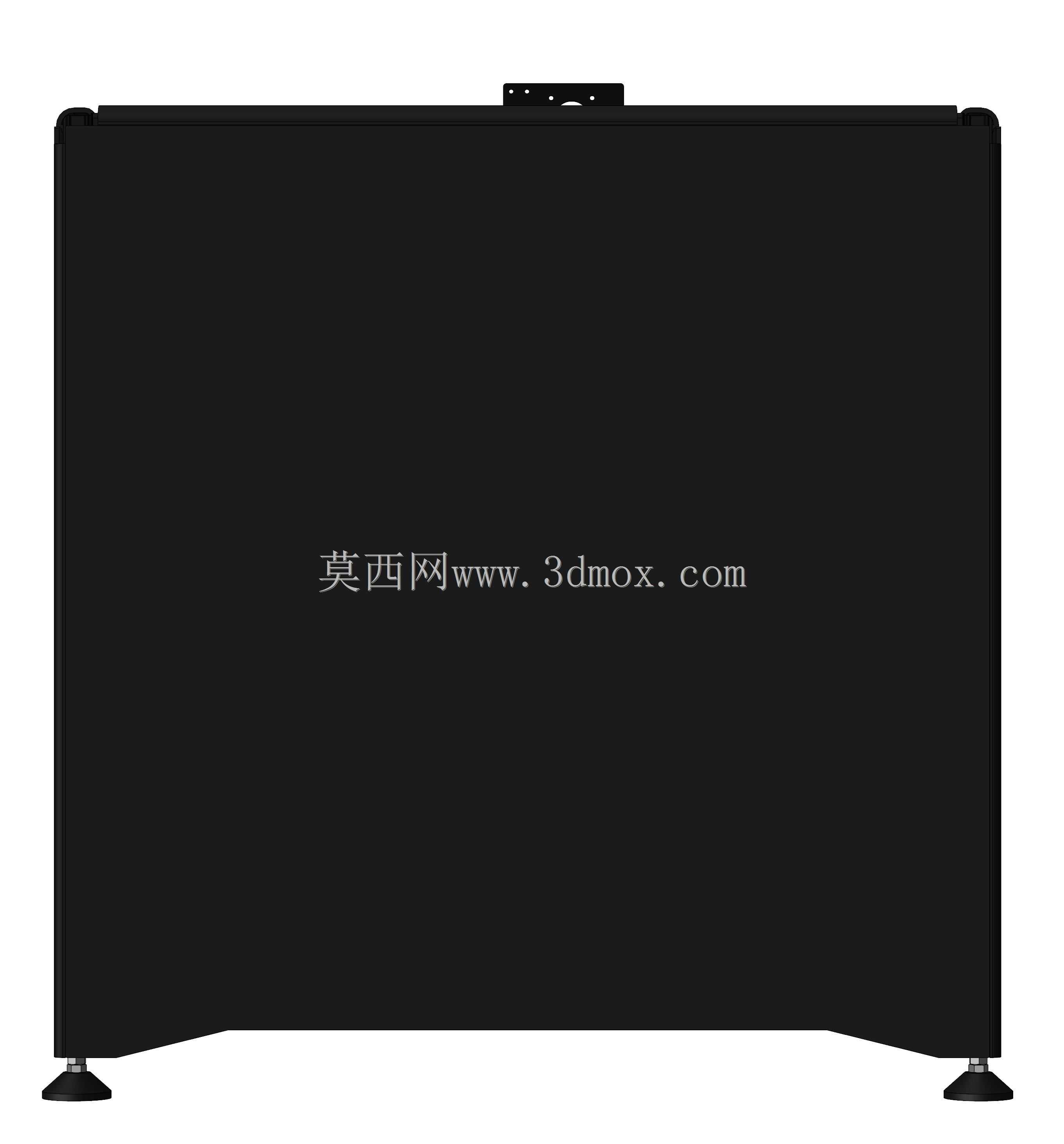

　　散热风道采用了环形出风的设计，出风口对准挤出头下方的模型冷却位置，可保证模型打印时的层间冷却均匀，减少悬垂位置的拉丝、下垂缺陷。整机的进料位置设置在框架顶部，料架可直接挂载1kg规格的标准耗材盘，不需要额外放置在设备旁边，进一步压缩了整机的占地空间，料架的转动阻尼经过适配，耗材拉动时不会出现过度转动导致的耗材缠绕打结问题，送料路径上所有与耗材接触的位置均做了圆角过渡处理，可避免耗材输送过程中被棱角刮削产生碎屑，减少堵头的诱因。从安装边界的细节来看，整机后侧预留了线材引出的缺口，电源线、数据线可从缺口位置引出，贴墙放置时不需要预留过多的背部间隙，最小贴墙间隙可控制在50mm以内，进一步提升了小空间的适配能力，底部支脚的调节行程为10mm，可适配存在不平整缺陷的桌面，不需要额外垫塞垫片调整水平，设备运行时的传动噪音控制在55分贝以内，在普通居家、办公环境下使用不会产生明显的噪音干扰，可满足非工业场景下的使用噪音要求。
