带锁紧结构的轴用连接固定支座

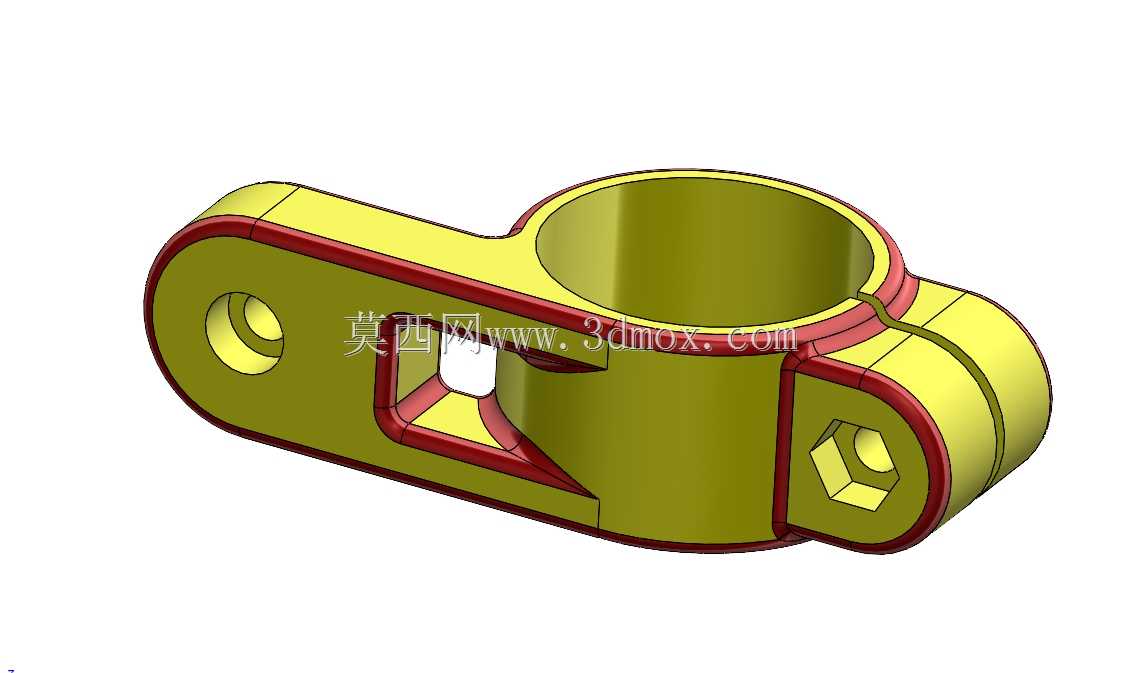

　　在轻工输送设备、小型自动化装配线、可调式工装夹具的结构搭建中，这类带开口锁紧结构的轴连接固定支座是非常常见的受力连接件，主要承担轴类零件的径向定位、角度锁止以及相邻构件的连接承载作用，区别于传统的整体式轴套支座，这种开口夹式的结构不需要从轴端穿套安装，可以在光轴的任意轴向位置完成固定，大幅降低了设备组装、后期维护调整的操作难度。从实际使用场景来看，这类支座常被用在输送线的挡料杆安装、工装夹具的导向轴定位、可调式操作支架的角度固定环节，比如在小型皮带输送线的侧边，需要安装可调整高度的挡料板时，就可以将支座的开口夹套在固定立轴上，调整到对应高度后锁紧侧边的内六角螺钉，利用开口处的弹性变形抱紧光轴实现固定，

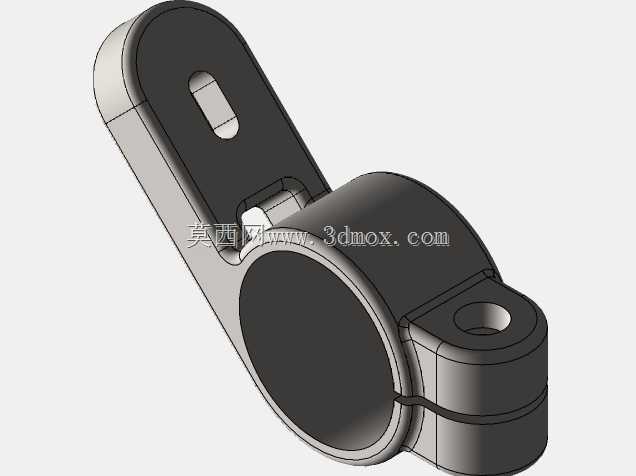

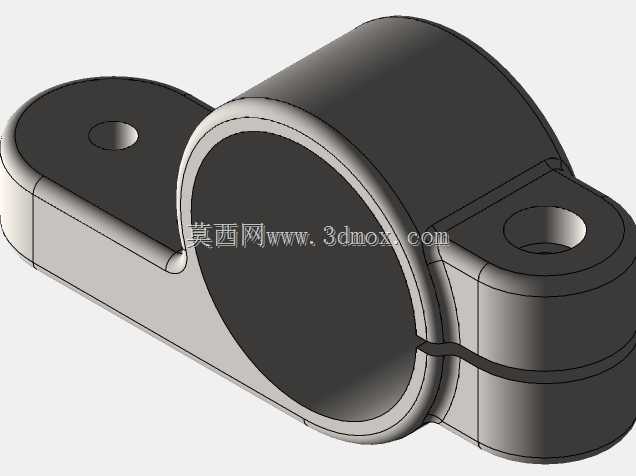

　　支座延伸出的带孔连接耳则可以通过螺栓直接和挡料板的支架连接，不需要额外焊接转接件，拆装调整都非常便捷。从结构设计的角度来看，这个支座的主体采用了一体化的铸造或机加工结构，中间的圆柱通孔是和光轴配合的安装面，通孔一侧开有贯通的收缩缝，收缩缝的两侧延伸出带内六角安装孔的锁紧耳，当拧紧锁紧螺钉时，两个锁紧耳相互靠近，带动通孔产生均匀的弹性收缩，从而抱紧穿过通孔的光轴，这种抱紧式的固定方式不会在光轴表面加工定位槽或者键槽，不会破坏光轴的整体强度，也可以实现轴向上任意位置的无级调整，适配不同的安装位置需求。支座主体向一侧延伸出扁平的连接臂，连接臂上开有圆形的铰接通孔，同时在连接臂和主体圆柱的衔接位置做了三角形的加强筋结构，

　　用来抵消连接臂承受载荷时产生的弯矩，避免衔接位置出现应力集中导致的断裂问题，连接臂上的镂空方槽一方面是为了减少零件的整体重量，降低材料消耗，另一方面也可以在安装时作为观察位，确认连接螺栓的穿入位置，提升装配效率。从安装边界的尺寸逻辑来看，中间的抱紧通孔直径是核心的匹配参数，需要和对应规格的光轴做小间隙配合，未锁紧状态下的间隙控制在0.05-0.1mm之间，既保证可以顺利在光轴上滑动调整位置，又能在锁紧时提供足够的抱紧摩擦力，避免受载后出现滑移。锁紧耳上的内六角孔是标准的螺钉过孔，适配对应规格的内六角圆柱头螺钉，拧紧时的扭矩需要控制在材料的弹性变形范围内，避免过度拧紧导致开口处出现塑性变形，失去锁紧能力。

　　延伸连接臂上的铰接孔位置和主体圆柱中心的距离决定了连接构件的回转半径，在选型时需要根据实际的安装空间、构件的活动行程来确认这个尺寸参数，避免安装后出现运动干涉。连接臂的厚度、加强筋的尺寸都是根据额定承载载荷来设计的，在常规的轻型载荷场景下，这种结构的支座可以承受数百牛的径向载荷以及一定的扭转力矩，完全满足小型自动化设备、工装夹具的使用需求。从加工工艺的角度来看，这类零件如果采用铝合金材质加工，通常是先通过棒料铣削出整体外形，再精加工内孔、锁紧螺钉孔以及铰接孔，最后做表面氧化处理提升耐磨和抗腐蚀性能；如果是采用钢制材质，也可以通过精密铸造做出毛坯，再通过机加工保证各个配合面的尺寸精度，开口收缩缝的宽度需要控制在合理范围，既要保证锁紧时有足够的收缩量，又要避免缝宽过大导致锁紧时螺钉行程过长、抱紧力不足。在实际装配使用时，需要注意光轴的表面粗糙度不能过高，否则会降低抱紧时的摩擦力，容易出现固定后滑移的问题，同时锁紧螺钉需要加装平垫，避免拧紧时压伤锁紧耳的表面，影响锁紧的可靠性。这类支座相比传统的焊接式轴座、键连接固定座，最大的优势就是调整灵活、拆装方便，不需要对配套的光轴做二次加工，在多品种小批量的非标自动化设备搭建中，可以大幅缩短装配调试的周期，也方便后期根据生产需求调整设备的结构位置，是轻型机械结构中实用性非常强的一类连接固定零件。
