带侧通油口菱形法兰夹紧式轴座结构

　　该结构属于管路与轴系配套的支撑连接类零件，常见于液压管路排布密集的工程机械、农业装备液压系统回路中，主要承担径向轴类构件的夹紧固定，同时兼顾侧向油路的连通转接功能，替代传统分体式轴座加外接油路接头的组合方案，减少管路接头数量，降低系统泄漏点风险。从实际应用场景来看，这类零件多布置在设备操作臂的铰接点位附近，既要为穿过主通孔的铰接销轴提供径向支撑与夹紧定位，避免销轴工作过程中出现轴向窜动，又要通过侧部的通油孔将压力油输送到铰接点位的润滑通道或者相邻液压执行元件的油口，省去单独铺设旁通油路的空间，适配结构紧凑的设备安装空间。

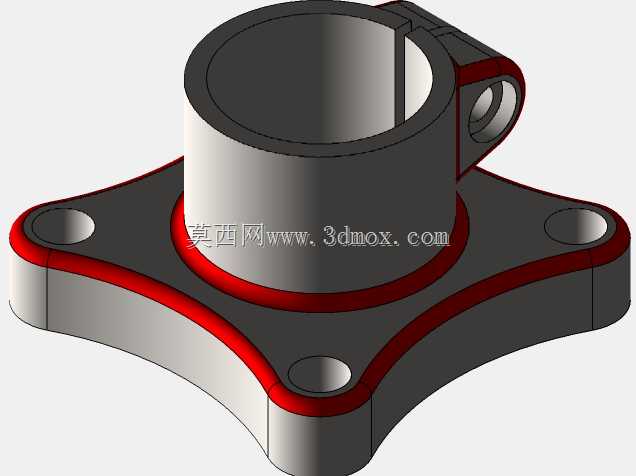

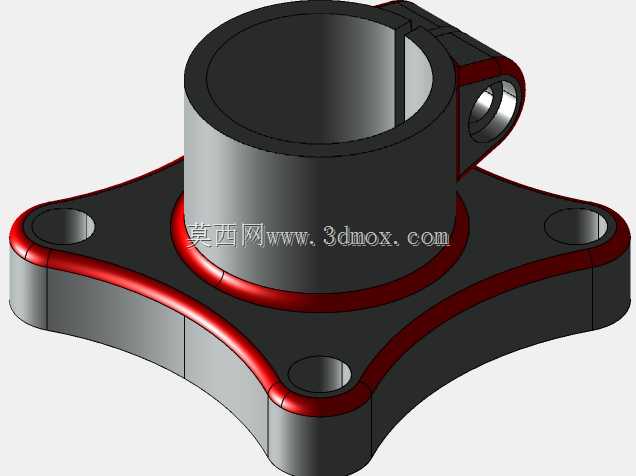

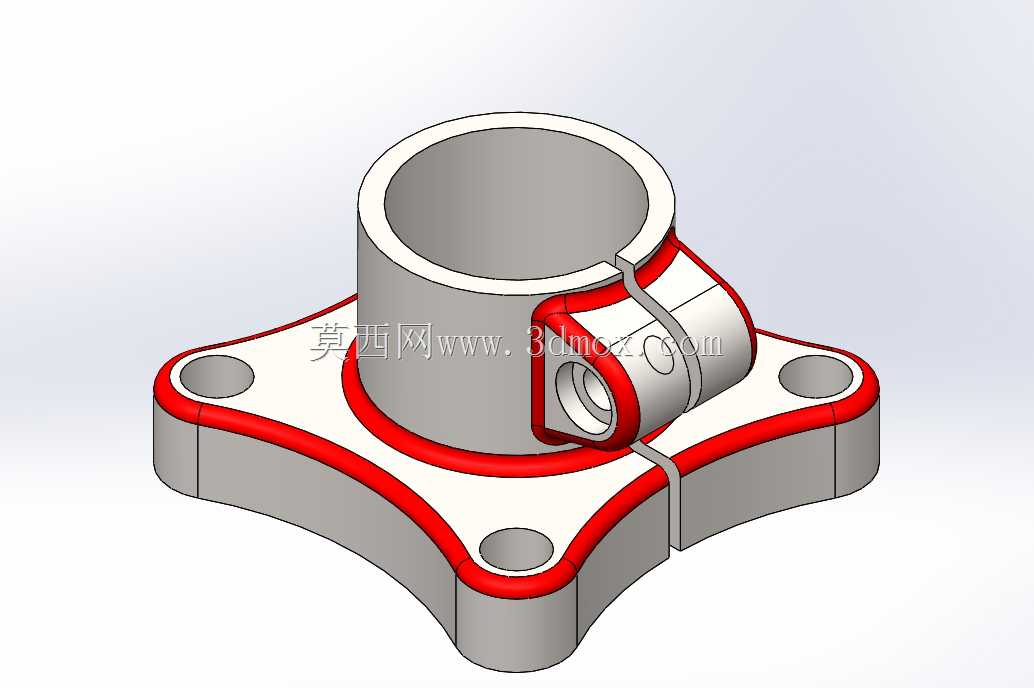

　　设计过程中首先确定主通孔的适配轴径范围，主孔采用开口剖分结构，剖分缝从主孔内壁一直延伸到侧部凸台位置，当侧部凸台的锁紧螺钉拧紧时，剖分缝产生弹性形变，主孔内壁均匀抱紧穿过的轴类构件，抱紧力沿主孔圆周方向分布均匀，不会出现局部应力集中导致的轴面压损问题。法兰部分采用菱形四安装孔布局，四个安装孔分别布置在菱形的四个角点位置，相比圆形法兰，这种布局在相同安装孔距的条件下，整体占用的平面安装空间更小，适合安装面空间受限的铰接点位，安装孔采用沉孔设计，可容纳内六角圆柱头螺钉的头部，保证螺钉安装后不突出法兰表面，避免和周边运动构件产生干涉。

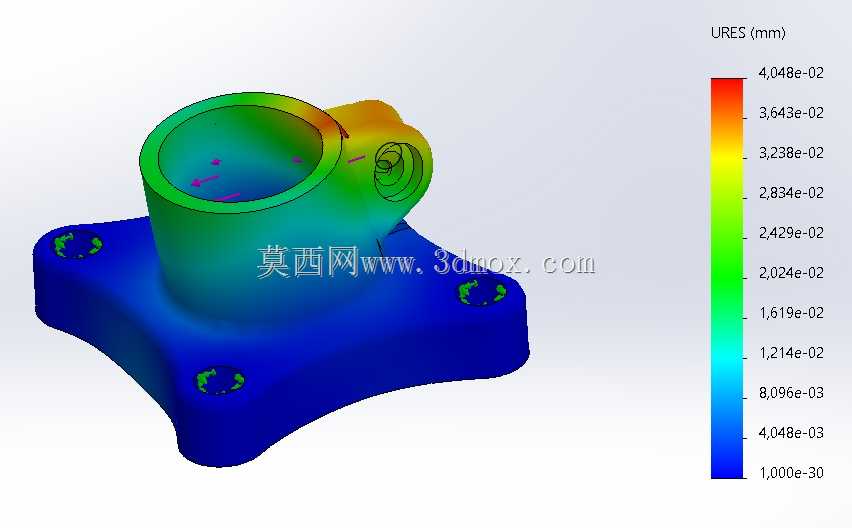

　　侧部的通油接口采用内螺纹孔设计，油道从侧部接口直接连通到主孔内壁的环槽位置，当轴类构件对应位置开有径向油孔时，压力油可直接通过该油道进入轴内部的油路，无需额外加装管接头，油道转角位置做了圆弧过渡处理，减少液压油流经时的沿程压力损失，同时避免直角位置的油液紊流问题。法兰与主筒体连接的根部做了大圆角过渡，根据受力仿真结果，该位置是零件承受轴类载荷时的应力集中区域，加大圆角半径后可有效降低峰值应力，提升零件的交变载荷耐受能力，适配设备作业过程中频繁变载的工况。

　　安装边界方面，法兰底面为精加工定位面，平面度控制在0.05mm以内，安装时和设备的安装基面完全贴合，保证支撑刚度；四个安装孔的中心距公差控制在±0.1mm，适配常规的安装板开孔精度，无需额外配做安装孔；主孔的轴线和法兰安装面的垂直度公差控制在0.08mm/100mm，避免轴类构件安装后出现偏载，导致轴套磨损加快。主孔开口处做了15度的导入倒角，方便轴类构件的装配导入，不会在装配时刮伤轴表面的镀层或者油封结构。侧部油口的端面做了密封槽结构，可安装O型密封圈，当油管接头拧紧后，密封圈被压缩实现端面静密封，耐受常规液压系统的工作压力，不会出现渗漏问题。

　　从结构工艺性来看，零件整体适合采用铸造成型后做机加工的工艺路线，主体壁厚保持均匀，避免铸造过程中出现缩孔、缩松缺陷，所有机加工面都预留了合理的加工余量，剖分缝位置在铸造时直接铸出预留缝隙，减少后续机加工的切削量。零件的棱边位置都做了倒钝处理，没有尖锐毛刺，避免装配过程中划伤操作人员或者密封件。实际选型过程中，需要根据适配的轴径确定主孔尺寸，根据系统工作压力确认油道的通径大小，根据安装面的可用空间确认法兰的安装孔距，该结构相比传统的分离式轴座加接头的方案，装配工序可减少两道，整体装配效率提升约30%，同时系统的泄漏风险点减少两个，长期使用的维护成本更低。在重载工况下使用时，可将主孔内壁增加衬套结构，衬套采用耐磨铜合金材质，磨损后仅需更换衬套即可，无需更换整个零件，进一步降低设备的全生命周期维护成本。
