双层卧式贴片USB接口母座三维设计

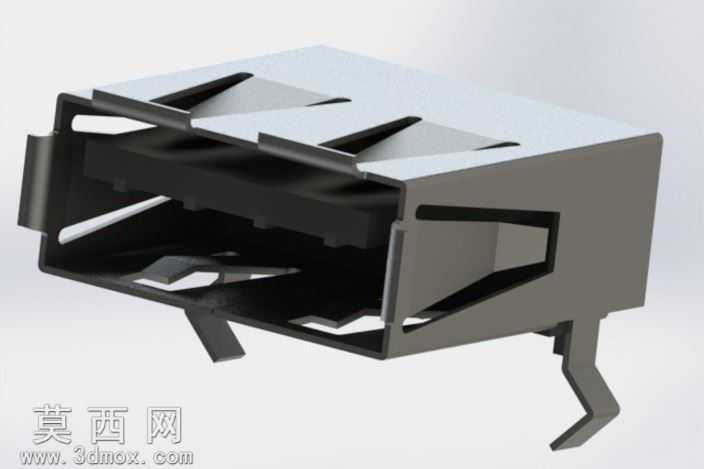

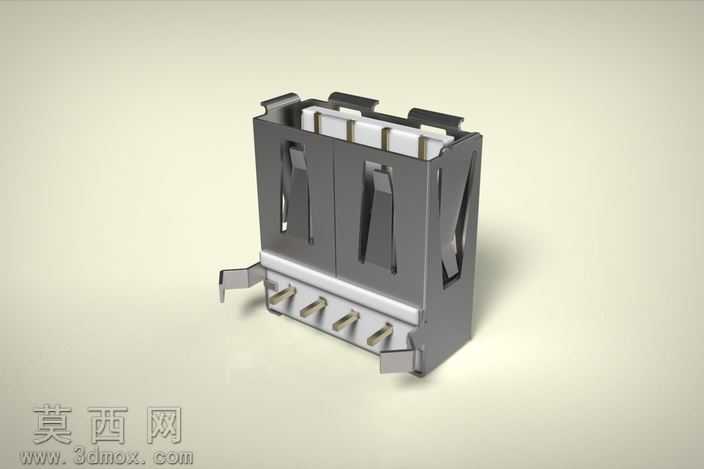

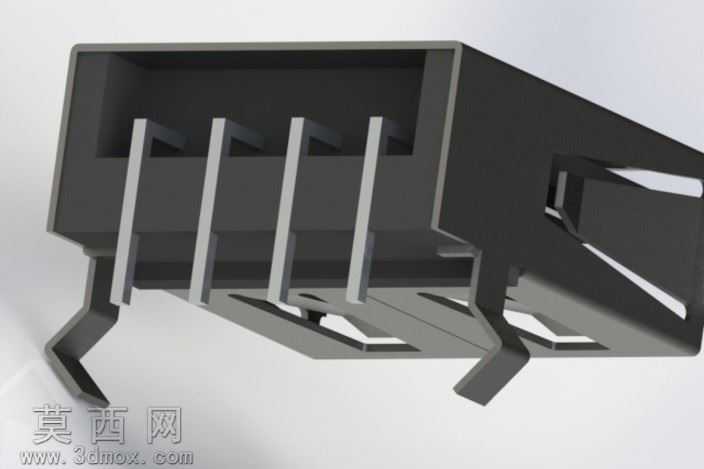

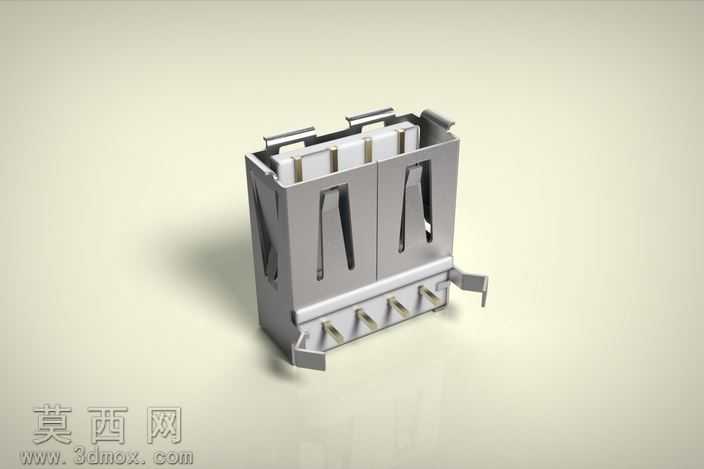

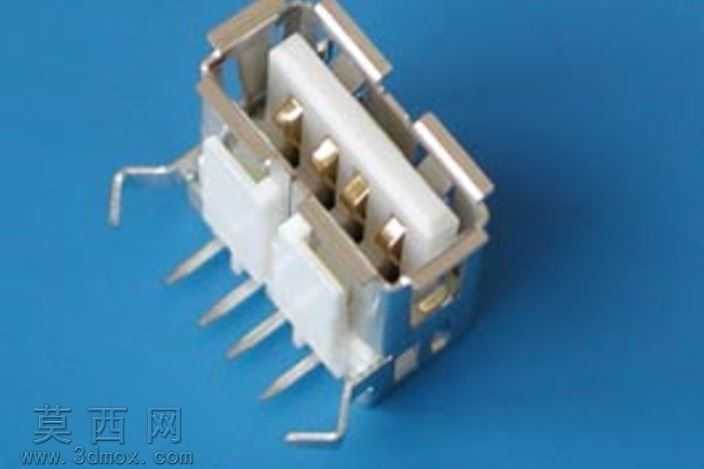

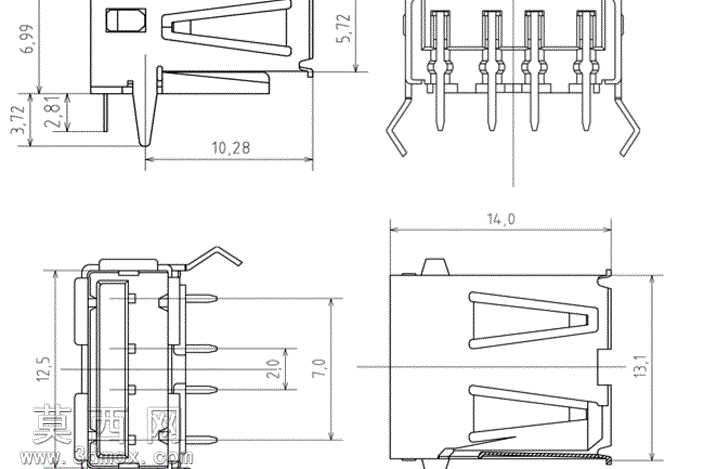

本作品为双层堆叠式USB Type-A母座的三维参数化模型，建模过程严格遵循USB-IF协会发布的Type-A接口物理规范，同时匹配SMT表面贴装工艺的生产公差要求。建模阶段以公头插拔的配合尺寸为核心基准，首先绘制接口内部接触端子的截面草图，通过拉伸、阵列命令生成四组上下对称的铜质接触弹片，每片弹片的接触凸点高度、弹性臂长度均按照实际冲压件的形变参数设置，预留0.15mm的插拔弹性余量，确保模拟插拔动作时的干涉检查符合真实使用状态。金属屏蔽外壳部分采用钣金建模逻辑，先绘制外壳的展开轮廓，通过折弯、压凹、切边命令生成外壳两侧的固定弹片、尾部的定位插脚以及前端的导向倒角，外壳壁厚统一设置为0.25mm，还原马口铁屏蔽壳的冲压成型特征，同时在外壳与内部胶芯的配合位置预留0.1mm的装配间隙，符合实际生产中的组装公差要求。内部绝缘胶芯部分采用实体建模，通过多步拉伸切除生成端子固定槽、外壳卡扣位以及底部的定位柱，胶芯的耐高温尼龙材质通过调整漫反射粗糙度、添加细微的磨砂纹理来还原真实塑胶件的表面质感，金属部分则分别为铜质端子设置黄铜金属材质，调整反射强度与金属度参数还原镀金接触层的光泽，为屏蔽外壳设置镀镍锡的金属材质，添加细微的拉丝纹理还原冲压五金件的表面特征。双层堆叠的结构设计严格控制两层接口的中心间距为12.0mm，避免双层插头同时插入时产生空间干涉，底部的弯角式贴片引脚按照SMT焊盘的标准尺寸设计，引脚共面度公差控制在0.1mm以内，完全匹配回流焊工艺的贴装要求。建模完成后通过全局干涉检查验证所有零件的装配合理性，同时对插拔受力路径进行模拟，确保接触弹片的形变范围在金属疲劳极限之内，完整还原了该款双层USB母座的全部结构细节与生产工艺特征，可用于电子设备接口布局的结构验证、生产工装设计参考以及相关产品的展示渲染使用。
