RAM-101型法兰式锁紧装载连接支座

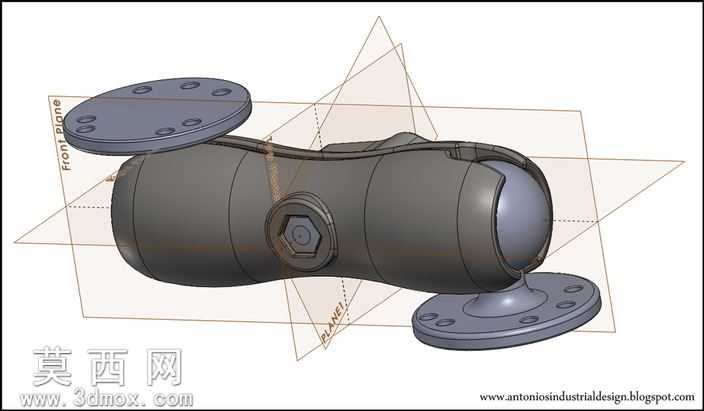

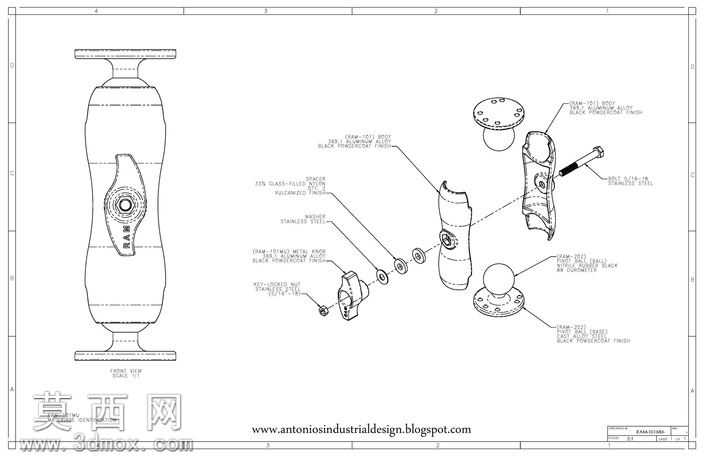

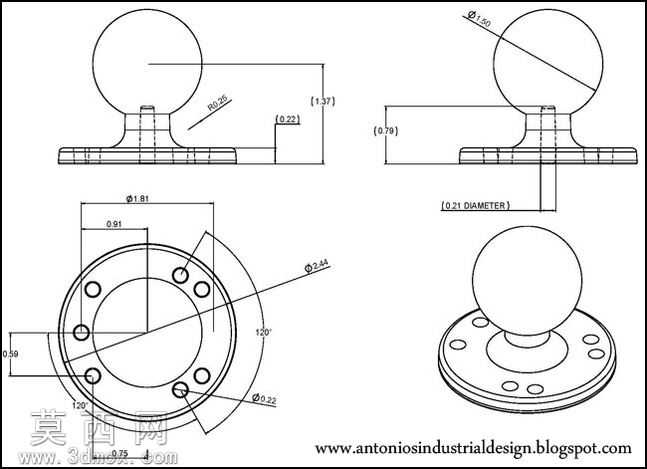

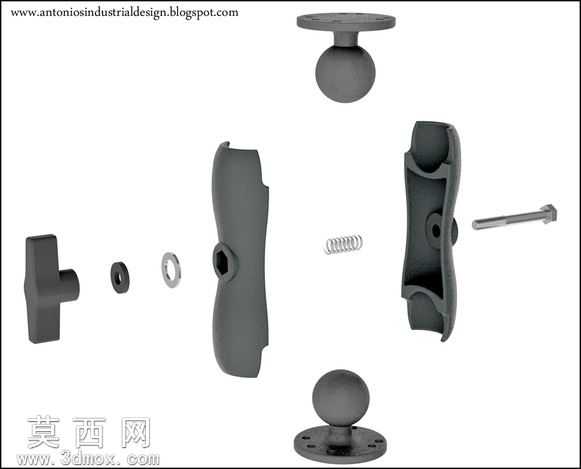

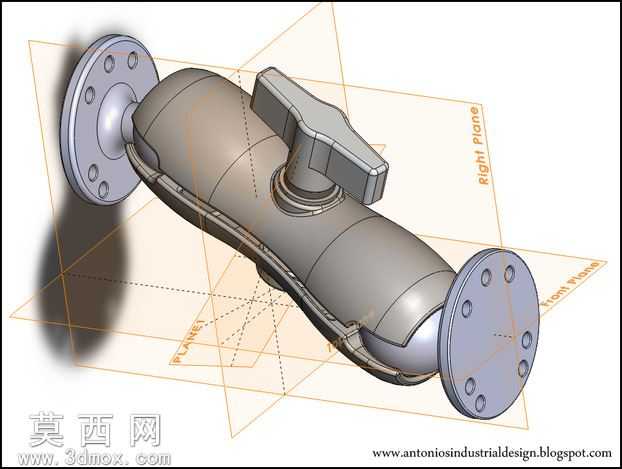

本作品为RAM-101型装载连接支座的逆向三维建模成果，建模过程依托专业三维设计软件完成，全程遵循工业级逆向建模精度标准，以实物测绘数据为核心依据，通过点云数据处理、特征曲线提取、实体参数化建模的完整流程还原构件细节。模型整体采用上下双法兰盘的安装结构，上下法兰盘面均预留均匀分布的安装孔位，可适配不同规格的安装基面，实现与装载设备、外接功能组件的稳固对接；中部主体为鼓形腔体结构，内置万向调节锁紧机构，侧面延伸出带T型手柄的锁紧操控杆，操控杆与主体衔接处做了轴套配合结构设计，还原了实物的转动锁紧传动逻辑。材质渲染阶段，针对构件的金属材质特性，采用哑光磨砂金属材质球，调整金属粗糙度、反射率参数，模拟铸钢构件经表面处理后的哑光质感，法兰盘安装孔位做了倒角细节处理，主体合模线、锁紧机构的缝隙细节均按照实物比例还原，无特征遗漏或结构失真。设计思路上，该模型以合规安装验证为核心目标，完整还原构件的装配尺寸、活动行程、锁紧限位结构，可直接用于安装干涉检查、装载方案适配模拟、工装夹具匹配验证等工程场景；建模过程中对非关键外观瑕疵做了合理优化，保留所有功能性结构特征，确保模型既具备实物的结构准确性，又满足三维工程应用的轻量化要求，各部件的装配关系清晰，可支持后续的拆解动画制作、工程出图、有限元受力分析等延伸应用，模型的尺寸公差、配合间隙均参照实物的工程参数设定，能够真实反映该装载支座的实际装配与使用特性。
