多规格合成器前面板结构设计方案

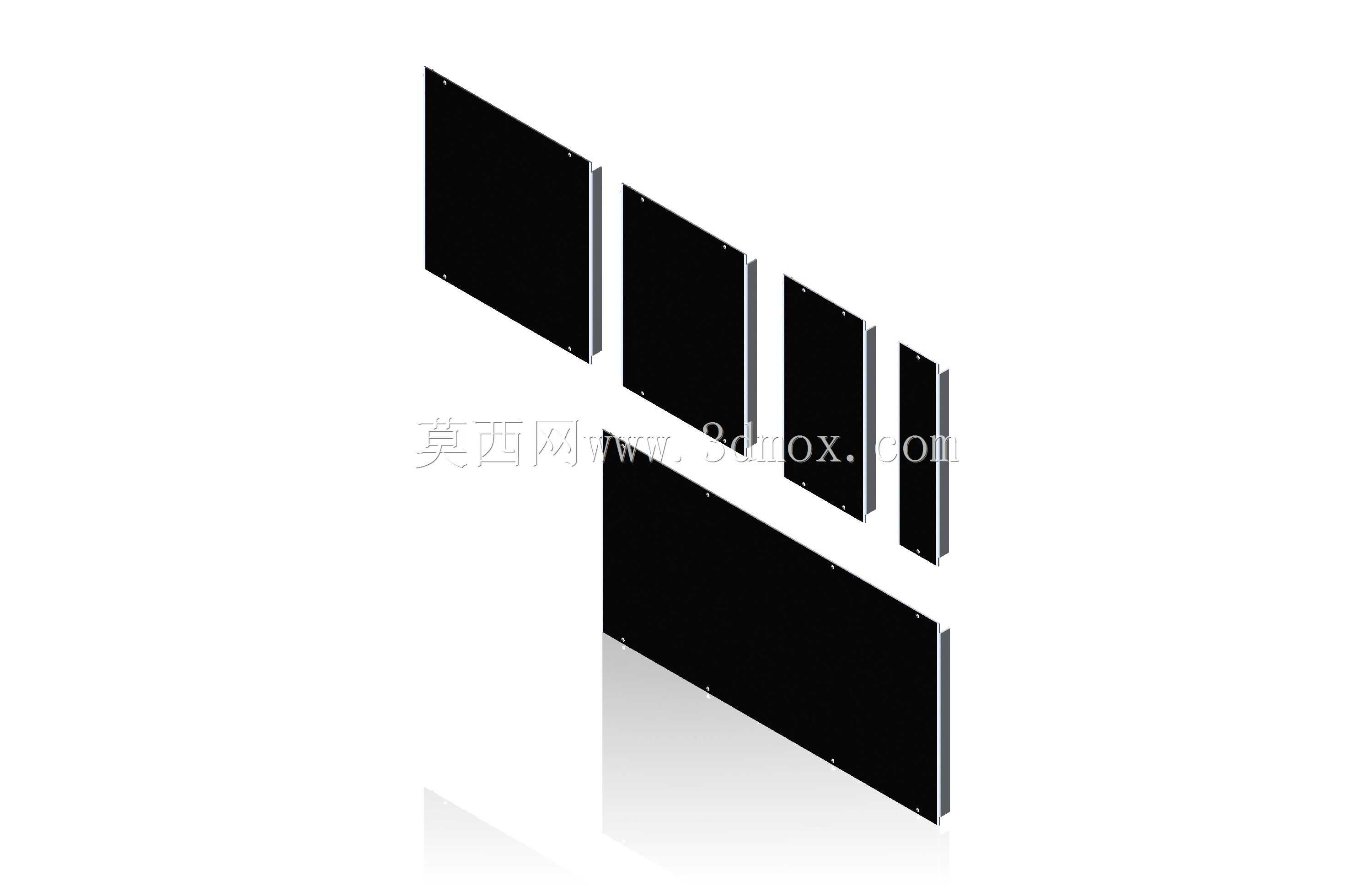

　　这套面板结构针对桌面式、机架式合成器的不同装机需求做了分规格适配，覆盖1U到8U的标准机架安装宽度区间，所有面板的安装孔位均遵循通用音频设备的孔距规范，边缘做了0.8mm的倒角处理，既避免装机时划伤操作人员，也能和设备机箱的边框实现紧密贴合，不会出现缝隙不均的问题。面板基材选用1.5mm厚度的冷轧钢板，表面做哑光黑色喷塑处理，既可以屏蔽内部电路的电磁干扰，也能避免日常使用中指纹、汗渍残留影响外观，喷塑层的附着力达到国标二级要求，长期插拔线材、触碰按键也不会出现掉漆露底的问题。

　　从实际应用场景来看，不同宽度的面板对应不同定位的合成器产品：1U宽度的面板适配紧凑型桌面合成器，仅保留核心的旋钮、接口安装位，适合空间有限的个人工作室使用；2U、3U宽度的面板适配半模块化合成器，预留了足够的插孔、推子安装空间，满足常规音色调节的操作需求；4U、8U宽度的面板适配全模块化合成器，面板上划分了明确的功能区域，包括振荡器模块、滤波器模块、包络模块、效果器模块的安装位，每个模块的开孔尺寸都匹配行业通用的 eurorack 模块标准，用户可以根据自身需求更换不同功能的模块，不需要重新加工面板。

　　设计过程中首先考虑的是安装兼容性，所有面板的侧边折弯高度统一为12mm，折弯处的内R角控制在0.5mm，既保证折弯后的结构强度，也能和机箱的侧边卡槽完美契合，不需要额外加装固定压条。面板上的安装孔分为两类，一类是M3规格的面板固定孔，孔位公差控制在±0.05mm，保证和机箱螺柱的对齐度，装机时不会出现孔位错位需要扩孔的问题；另一类是功能件安装孔，包括旋钮孔、插孔孔、显示屏开孔、按键开孔，所有开孔的位置度公差控制在±0.1mm，避免安装功能件时出现卡滞、偏斜的问题。针对大尺寸的8U面板，背面额外设计了两条加强筋结构，加强筋采用0.8mm厚度的钢板冲压成型，和面板背面通过点焊固定，有效避免大尺寸面板在长期使用后出现中部凹陷、变形的问题，保证面板表面的平面度在0.2mm以内，推子、旋钮安装后不会出现卡顿、行程受阻的情况。

　　从装配流程的角度考虑，面板的所有开孔都做了去毛刺处理，背面的焊点都打磨平整，不会出现凸起刮伤内部电路板绝缘层的问题。面板和内部电路板的连接采用铜柱支撑，铜柱的安装孔位和电路板的固定孔位一一对应，装配时可以先将所有功能件焊接在电路板上，再将电路板通过铜柱固定在面板背面，最后整体推入机箱即可，装配步骤简单，不需要复杂的工装辅助，适合批量生产组装。另外面板表面的丝印区域预留了足够的空白位置，不同厂商可以根据自身产品的功能布局，印刷对应的功能标识、刻度线，喷塑层的表面张力适合丝印油墨附着，印刷后的标识耐磨不易脱落，长期使用也不会出现模糊掉字的问题。

　　针对不同的使用环境，面板的喷塑层做了耐盐雾处理，在相对湿度80%的环境下长期使用也不会出现生锈、涂层脱落的问题，适合现场演出、户外移动演出等复杂使用场景。面板的边角做了圆角处理，圆角半径为2mm，避免设备搬运过程中边角磕碰造成面板变形，也能防止尖锐边角划伤演出人员。不同宽度的面板之间保持了统一的外观风格，黑色哑光的表面处理、一致的边角处理工艺，让同系列不同规格的合成器产品摆放在一起时视觉风格统一，适合厂商搭建完整的产品系列。
