RohdeTechnics加长可调支撑支腿结构

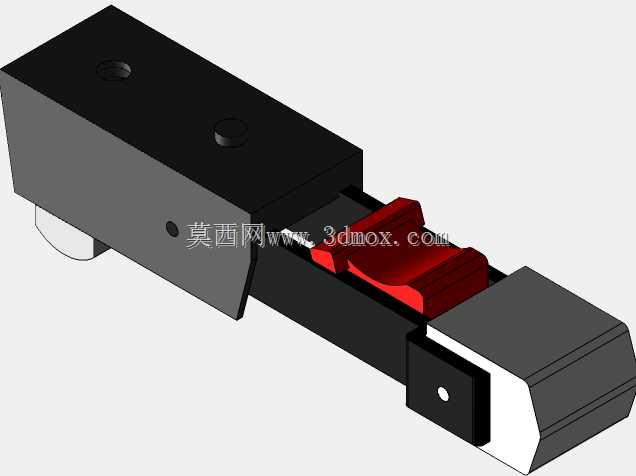

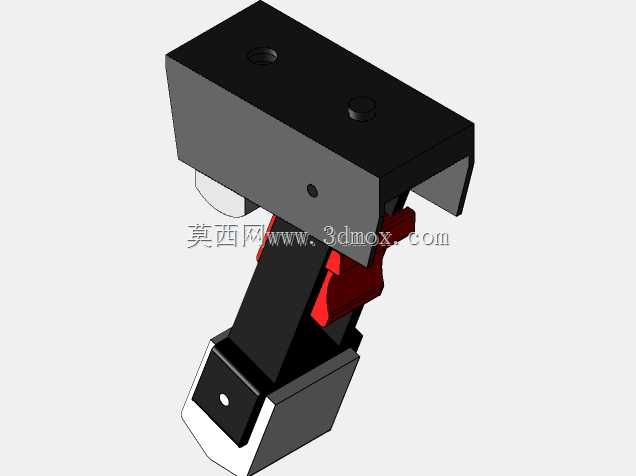

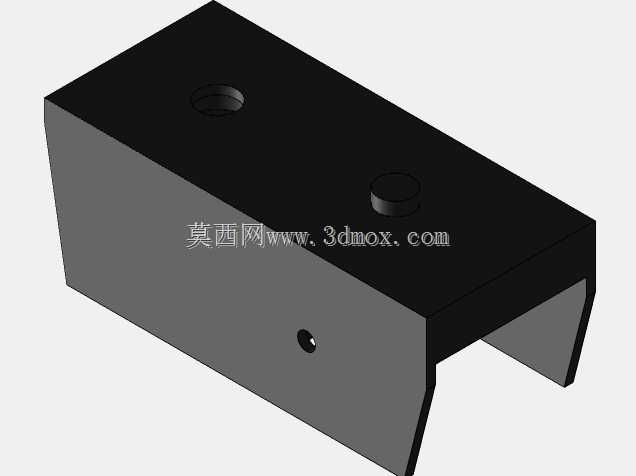

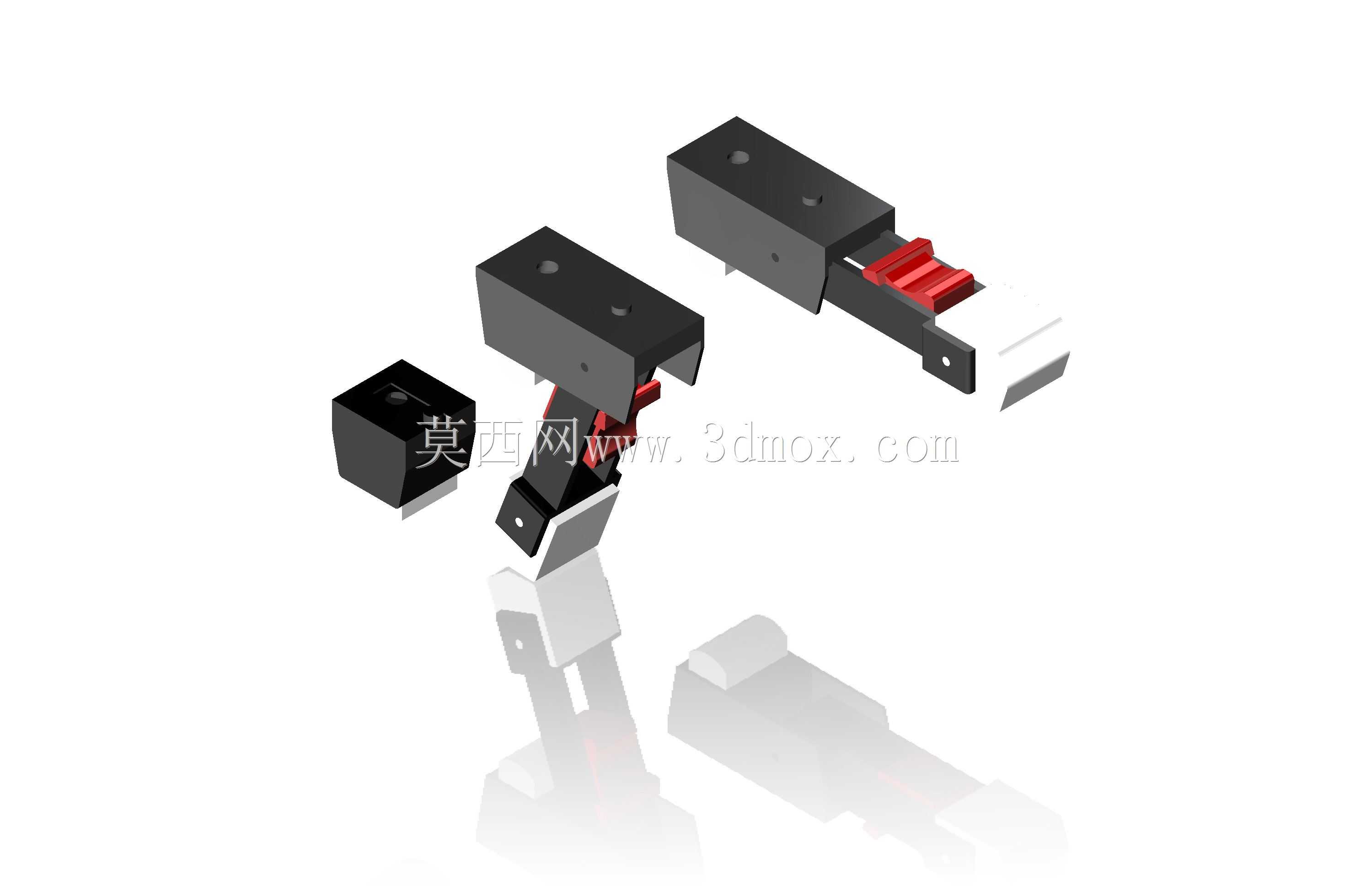

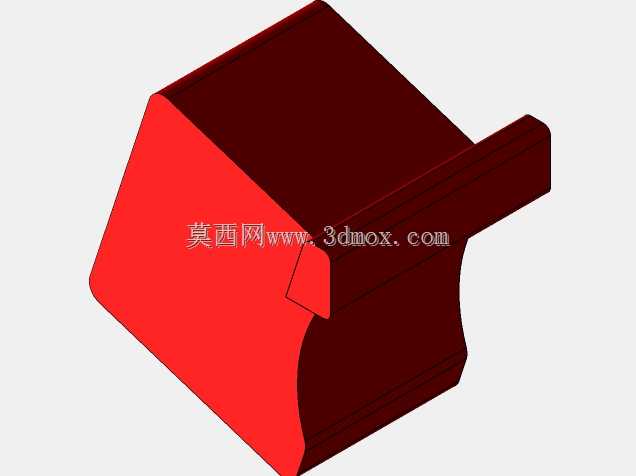

　　这类加长支腿多用于工业检测设备、实验台架、中小型精密加工辅助台的水平支撑场景，在地面平整度不足的车间、实验室环境中，可通过支腿的伸缩调节补偿地面高差，避免设备放置后出现倾斜、晃动，保障设备运行时的基准稳定性。从结构拆解来看，该支腿采用分体式模块化设计，上部为带安装孔的固定连接座，可通过螺栓直接固定在设备底部的安装梁上，连接座的孔位间距适配主流工业设备的底部安装模数，无需额外加工转接板即可完成装配，降低现场安装的改造成本。中部为伸缩调节段，内置的导向结构可避免调节过程中出现径向晃动，红色的锁紧组件在调节到目标高度后，可通过侧向压紧的方式锁死伸缩段位置，相比传统螺纹调节支腿，这种侧锁结构的调节效率更高，无需反复旋转支腿脚盘，

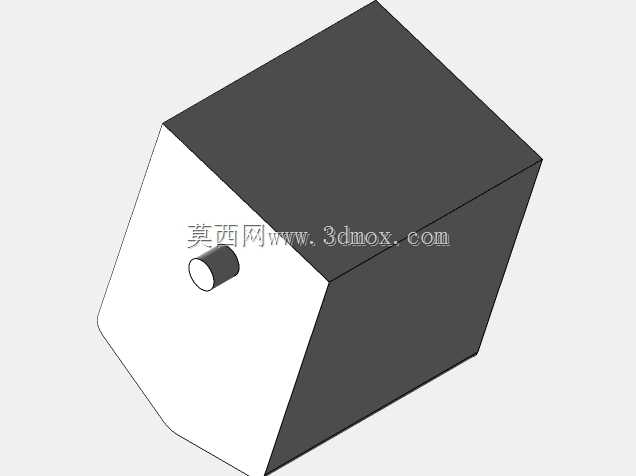

　　尤其适合大行程高度调节的场景，单支腿的调节行程可覆盖常规地面100mm以内的高差补偿需求，满足多数工业场景的地面适配要求。下部的接触端采用大面接触设计，可分散设备对地面的压强，避免在环氧地坪、木质地板等易损地面留下压痕，同时接触端面预留了防滑垫安装槽，装配防滑垫后可增大与地面的摩擦力，防止设备受水平外力时出现滑移。设计过程中优先考虑了结构的承重冗余，固定座与伸缩段均采用矩形截面型材，相比圆形截面支腿，抗侧向倾覆的能力更强，当设备受到侧向推力时，矩形截面的抗弯截面模量更高，可有效降低支腿受弯变形的风险，单支腿的额定承重可满足中小型精密设备的支撑需求，四支组合使用时可承载数百公斤的设备总重。安装边界方面，支腿收拢状态下的整体高度较低，

　　可适配底部安装空间有限的薄型设备，完全伸出时的支撑高度可满足设备底部预留通风、走线空间的需求，设备底部与地面的间隙可容纳常规的电缆线槽、通风管道，无需额外抬高设备基座。在实际选型应用中，这类支腿可搭配不同规格的升降杆组件使用，针对无升降需求的固定安装场景，可选用不带升降杆的基础款支腿，直接固定后调节水平即可；针对需要定期调整设备高度的场景，可搭配带升降功能的杆体组件，实现更大范围的高度调整，满足不同操作高度的使用需求。支腿的外露结构件均做了发黑防锈处理，可适应车间内存在少量切削液、油污的环境，长期使用不会出现锈蚀卡滞的问题，锁紧组件采用耐磨材质，反复锁紧松开也不会出现磨损松旷的情况，保障长期使用的锁紧可靠性。从结构建模的角度来看，

　　该支腿的各个零件均做了合理的拔模与壁厚设计，适合采用型材加工结合注塑件组装的生产工艺，固定座部分可采用标准型材切割加工后打孔，降低零件的加工成本，内部的锁紧块、导向块可采用工程塑料注塑成型，兼顾耐磨性能与生产成本，装配时无需特殊工装，通过常规的内六角螺栓即可完成整支支腿的组装，适合批量生产应用。在设备布局时，支腿的安装位置需尽量靠近设备的重心投影点，同时保证四个支腿的受力均匀，避免单个支腿承重过大导致变形，调节水平时需先将所有支腿初步接触地面，再逐一调节锁紧，最终通过水平仪确认设备台面的水平度，锁紧后可再次检查各支腿的受力情况，避免出现虚腿问题。这类支腿相比传统的固定脚杯，调节行程更长，结构强度更高，尤其适合对支撑稳定性要求较高的精密检测类设备，可有效隔绝地面的微小振动传递，提升设备的检测精度与运行稳定性，在光学检测平台、电子实验台、小型自动化组装设备的支撑结构中都有广泛的应用空间。
