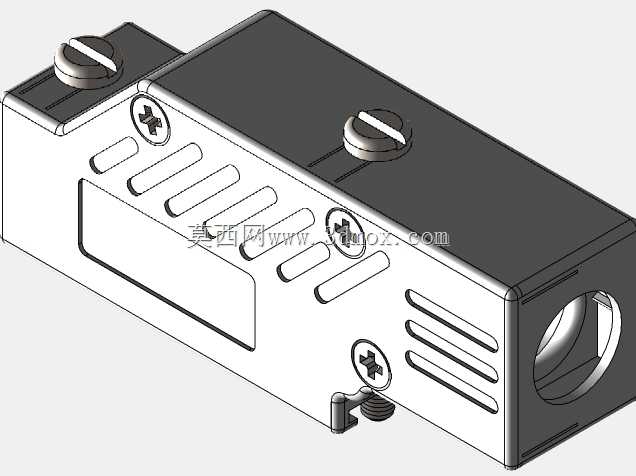

在工业控制、通讯设备、测试仪器的线缆端接场景里,D-SUB接口的防护与固定一直是结构设计容易忽略的细节点,很多现场布线故障都源于接头处没有可靠的背壳支撑,线缆弯折应力直接作用在焊针与PCB焊盘上,长期震动工况下极易出现虚焊、断针问题,这款直角结构的D-SUB金属背壳,就是针对高密度布线场景下的接头防护需求开发的端接附件。从实际使用场景来看,9、15、25芯规格的D-SUB接口广泛分布在工控机IO端口、伺服驱动器信号接口、工业交换机通讯端口、测试仪器数据采集端口上,当设备安装在机柜内部深度有限的布线区域时,直出式背壳会占用过多机柜纵深空间,线缆弯折半径不足还会挤压相邻端口的插拔操作空间,

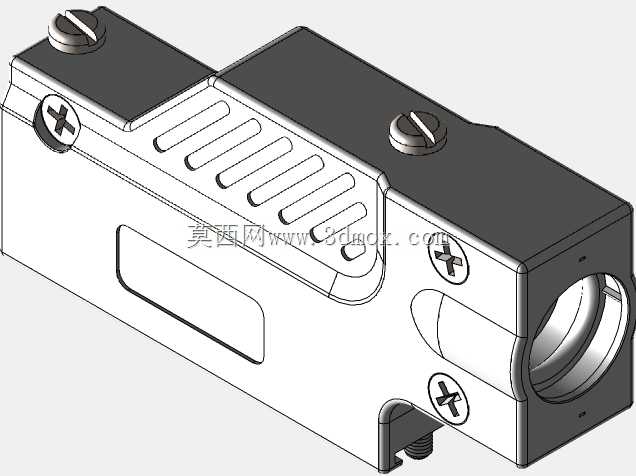

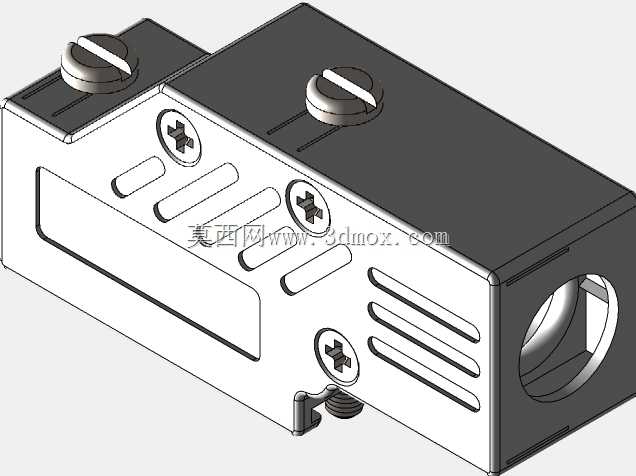

直角出线的结构可以将线缆走向调整为平行于设备安装面板方向,大幅压缩接头处的纵深占用尺寸,给机柜内部的理线、相邻端口操作留出足够余量。这款背壳采用锌合金压铸成型,相比常见的塑料背壳,金属材质本身具备更好的结构强度与电磁屏蔽效能,在工业现场存在变频器、伺服电机等强电磁干扰源的场景下,金属背壳可以和连接器金属外壳、设备机壳形成连续的屏蔽导通路径,减少外界电磁干扰对信号传输的影响,同时锌合金材质的抗冲击、抗挤压性能更强,在设备搬运、现场布线拉扯的工况下,不会出现塑料背壳常见的开裂、卡扣断裂问题。从结构设计细节来看,背壳采用上下分体式扣合结构,装配时先将焊接好线芯的D-SUB公头或母头嵌装在背壳内部的定位卡槽里,

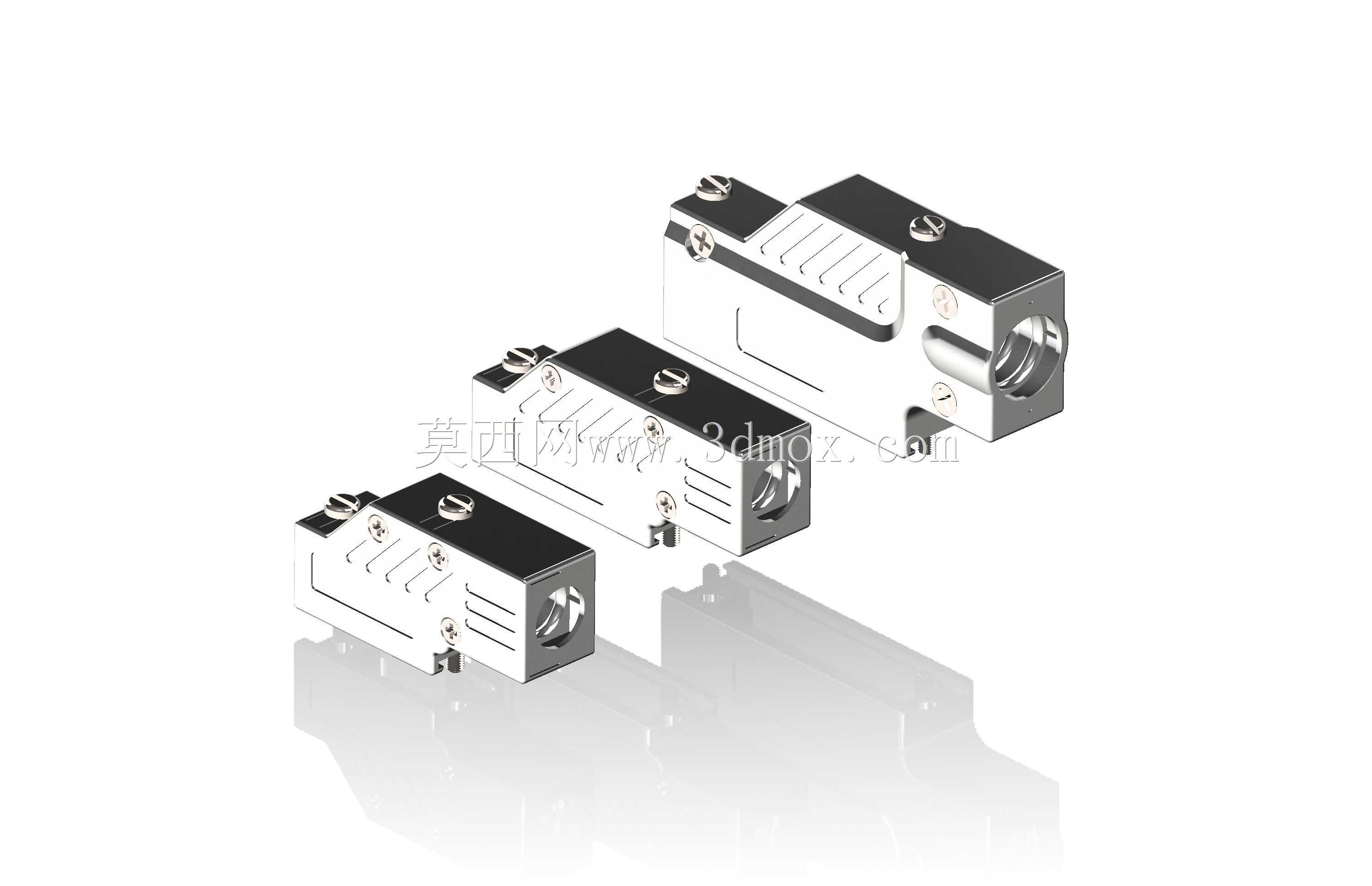

卡槽尺寸和标准D-SUB连接器的法兰定位凸台完全匹配,装配后不会出现连接器本体在背壳内晃动的问题,上下壳合模后通过侧面的紧固螺丝锁紧,出线端设计有适配线缆外径的束线结构,可以将线缆外护套夹紧固定,让线缆承受的拉扯、弯折应力全部传递到金属背壳上,完全释放焊针与线芯连接点的受力。直角转角位置做了平滑的圆弧过渡处理,不会出现尖锐棱角割伤线缆屏蔽层与外护套的问题,背壳和连接器法兰贴合的端面做了平面度处理,装配后和连接器金属外壳紧密贴合,保证屏蔽连续性的同时,也能阻挡灰尘、飞溅的切削液从接头缝隙进入接触区域。安装边界方面,这款背壳适配9、15、25三种常规芯数的标准D-SUB连接器,不同芯数对应的背壳宽度尺寸随连接器法兰尺寸匹配变化,
直角出线方向的整体高度控制在常规直头背壳长度的三分之二左右,装配完成后接头突出设备面板的纵深尺寸不超过20mm,完全适配19英寸标准机柜内高密度安装的IO端口布线需求,侧面的锁紧螺丝采用标准M2.5规格,和常规D-SUB连接器的装配螺丝规格通用,现场维护时不需要准备特殊规格的工具就能完成拆装。在实际选型搭配时,需要注意背壳出线端的夹持孔径要和所用线缆的外护套外径匹配,保证束线结构可以夹紧线缆,对于带双层屏蔽的通讯线缆,装配时可以将线缆的屏蔽层翻折后压在背壳和连接器法兰的贴合面之间,实现更可靠的屏蔽接地,在震动较强的设备端接场景下,还可以在背壳出线位置额外缠绕一圈绝缘胶带,进一步提升线缆固定的可靠性。这类金属背壳的建模过程需要重点关注几个配合尺寸的公差控制:一是内部定位卡槽和D-SUB连接器法兰的配合间隙,间隙过大会导致连接器晃动,间隙过小会出现装配困难,建模时要给压铸工艺的脱模斜度预留足够余量,同时保证合模后上下壳的分型面没有明显错位,避免出现夹线、装配后外观缝隙不均的问题;二是螺丝孔的同轴度,上下壳合模后对应的螺丝柱要保证同轴,否则锁紧时会出现螺丝滑牙、壳体变形的问题;三是直角转角处的内圆弧尺寸,要保证线缆穿入后可以自然弯曲,不会出现硬折点损伤线芯。
