Yamaichi垂直双列直插式MicroSD存储卡连接器

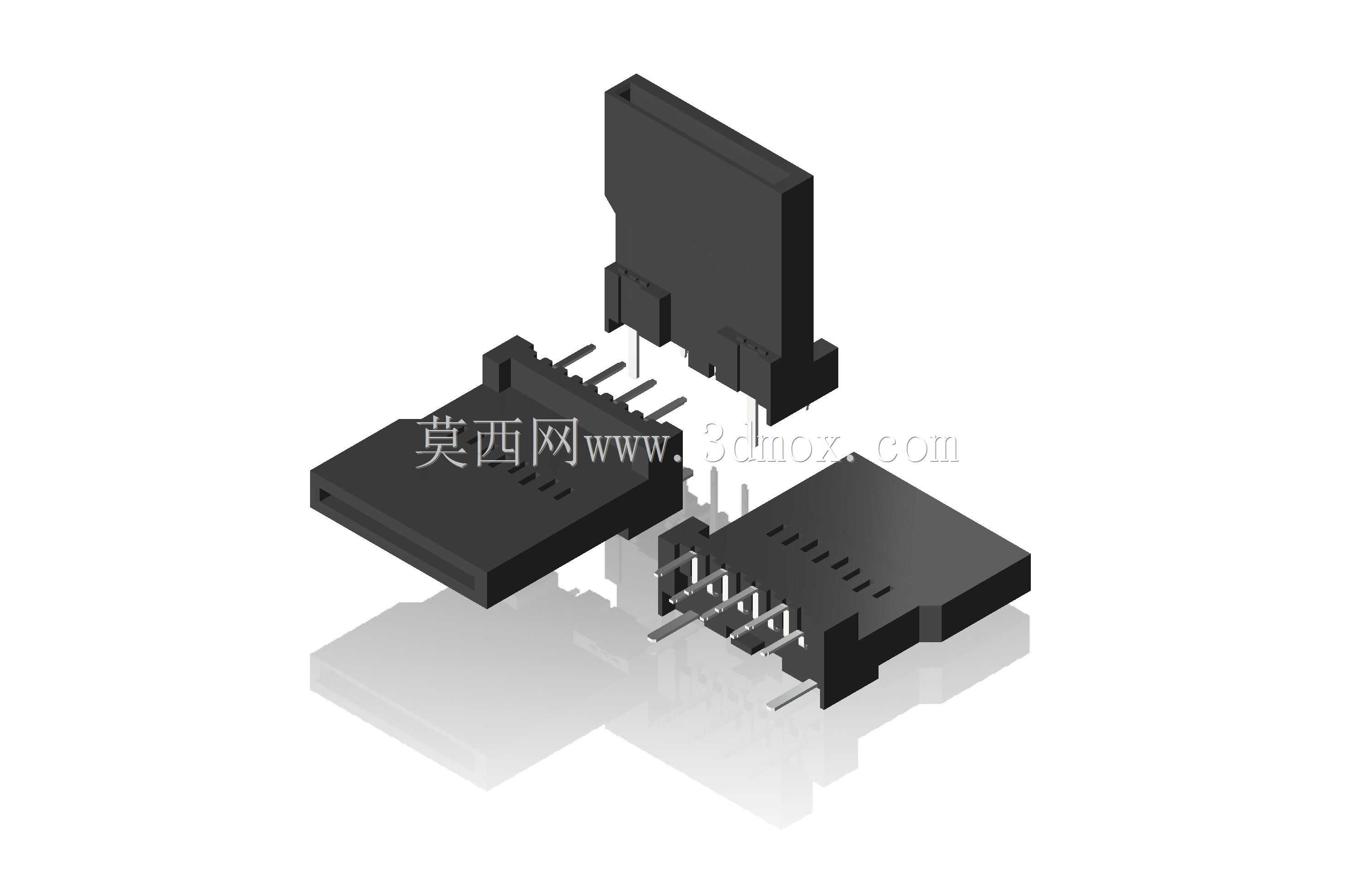

　　在工业控制板卡、嵌入式采集终端、便携检测设备这类需要本地数据存储的硬件设计中，存储卡连接器是板端预留数据读写接口的核心连接件，本次呈现的垂直双列直插式MicroSD卡座，是针对板上垂直插卡场景设计的接插件结构，适配多数需要在PCB板侧垂直插拔存储卡的设备布局需求。从实际应用场景来看，这类垂直安装的卡座常出现在工控主板的侧边预留接口、手持检测仪器的电池仓旁接口、小型数据采集终端的内部存储扩展位，区别于卧式贴片卡座，垂直直插的结构不需要在PCB表面预留卡体推入的水平滑移空间，更适合板上空间局促、卡体需要从设备壳体垂直方向插拔的布局，能够减少板上水平方向的空间占用，适配紧凑化的板卡设计需求。从功能特性来看，这款卡座采用双列直插引脚设计，

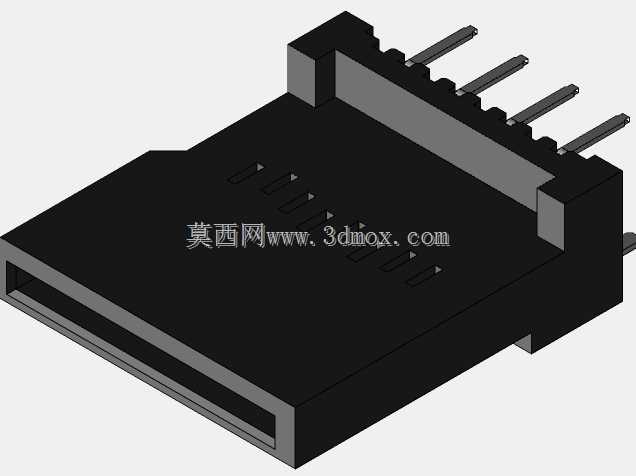

　　引脚排布对应MicroSD卡的标准触点定义，插合后能够实现存储卡与板端电路的稳定信号传输，卡座本体设置有卡体定位结构，插卡时能够引导卡体准确滑入触点对位位置，避免插偏导致的触点接触不良或者针脚变形，卡座的塑胶主体采用耐温绝缘材质，能够适配波峰焊、回流焊的常规板端焊接工艺温度要求，不会在焊接过程中出现形变或者材质劣化。从设计思路层面拆解，这款卡座的结构设计优先考虑板端安装的可靠性与插卡的导向性，金属引脚采用冲压成型后嵌入塑胶本体的嵌装结构，引脚与塑胶本体的结合位置设置有防松脱的卡位结构，避免在多次插拔卡的过程中出现引脚移位或者松脱，卡座的插入口设置有倒角导向结构，卡体插入时能够顺着倒角滑入卡槽内部，降低用户插卡时的对位难度，

　　同时卡槽内部设置有限位台阶，卡体插入到位后会被台阶限位，避免过度插入导致的卡座内部结构损坏或者卡体顶伤板端其他元件。从外形尺寸与安装边界来看，这款卡座的本体轮廓适配标准MicroSD卡的外形尺寸，垂直安装后高出PCB板面的高度匹配常规板卡的壳体预留间隙，双列直插引脚的焊盘孔位按照标准间距排布，设计PCB封装时只需要按照引脚排布预留对应过孔与焊盘即可，不需要额外设计异形固定结构，安装时将引脚穿过PCB过孔后焊接固定即可完成装配，焊接后卡座与PCB板面保持垂直，卡体插拔方向与PCB板面垂直，不会占用板上贴片元件的布局空间，在板卡堆叠设计中，这类垂直卡座可以布置在板边位置，避开板上核心芯片、电容电阻等元件的布局区域，提升板上空间利用率。

　　在实际选型应用中，这类垂直直插卡座需要注意匹配设备壳体的开孔位置，确保卡体插拔路径上没有结构干涉，同时焊接时需要注意引脚的透锡质量，避免虚焊导致的信号传输不稳定，卡座的触点部分采用弹性接触设计，多次插拔后依然能够保持足够的接触压力，保障数据传输的稳定性，适合应用在需要频繁插拔存储卡或者长期固定插卡存储的设备场景中，塑胶本体的绝缘性能能够避免引脚之间出现短路问题，金属外壳部分（若有接地设计）可以接PCB地端，提升接口的抗干扰能力，保障存储数据读写的稳定性。
