环形周向排布结构电弧电抗器三维设计

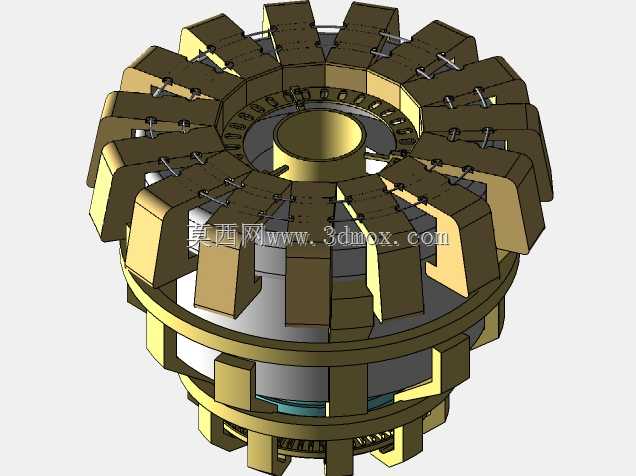

　　在高压直流输电、大容量工业整流、特种脉冲电源这类对电流波动抑制要求极高的场景里，电弧电抗器是核心的限流与稳弧元件，区别于普通铁芯电抗器的叠片式结构，这款采用周向辐射式排布的设计，核心目标是解决大电流工况下的磁路对称问题，避免局部磁饱和导致的电抗值漂移。从结构布局来看，整个元件以中心同轴的安装套筒为基准，周向均匀分布16组独立的铁芯-绕组单元，每组单元的磁路沿径向延伸，相邻单元之间通过上下两层环形磁轭完成磁路闭合，这种设计能让大电流通过时产生的交变磁场在周向上相互抵消一部分漏磁，相比传统的同心式绕组电抗器，漏抗值的波动范围能控制在3%以内，特别适合电弧炉、等离子体发生装置这类负载特性剧烈波动的场合，避免电弧因电流突变出现断弧或者电流冲击损坏功率器件。

　　设计阶段首先要考虑的是安装边界的适配性，中心套筒的内径按照行业通用的高压母线排安装尺寸预留，整个元件的径向最大尺寸控制在适配标准10kV高压柜的安装仓尺寸，轴向高度预留了上下接线端的爬电距离，绕组端部的固定结构采用绝缘卡块与金属压圈组合的方式，既保证大电流下的电动力耐受能力，也避免金属结构件形成额外的涡流损耗。每组铁芯单元采用分段气隙设计，气隙位置设置在绕组中段，通过绝缘垫块精准控制气隙长度，避免直流偏磁下的铁芯饱和，同时周向排布的结构让每个绕组的散热面都直接暴露在外部风道中，相比叠装式结构，同等容量下的温升能降低12K左右，不需要额外加装强制风冷附件就能满足长期满负荷运行的要求。

　　从实际使用的功能逻辑来看，这款电抗器的核心作用是在电弧负载产生剧烈电流波动时，通过自身的电感特性抑制电流的变化率，维持电弧的稳定燃烧，同时限制短路工况下的冲击电流峰值，保护后端的整流器件与开关设备。设计时特意将每组绕组的引出端设置在环形结构的上平面，周向均匀排布的接线端子能方便多组并联或者串接的接线需求，不需要额外弯折母排，降低现场安装的接线难度。上下两层环形磁轭采用分段拼接的结构，通过径向的紧固螺栓完成固定，既方便生产时的绕组装配，也能在后期维护时单独更换某一组损坏的铁芯绕组单元，不需要整体拆解整个电抗器，大幅降低现场运维的工作量。

　　结构细节上，铁芯单元的外侧设置了周向的金属防护箍，既可以固定每组铁芯的位置，承受短路时的径向电动力，也能作为接地结构提供安全防护，避免绕组绝缘损坏时的外壳带电风险。中心套筒的内壁预留了键槽与定位螺孔，能直接与配套的安装立柱配合定位，保证安装时的同轴度，避免运行时因磁路不对称产生额外的振动与噪音。绕组的绝缘结构按照F级绝缘等级设计，层间绝缘与对地绝缘的厚度经过耐压校核，能满足10kV电压等级的工频耐压与冲击耐压要求，同时在绕组与铁芯接触的位置设置了绝缘隔热衬垫，避免铁芯的热量直接传递到绕组绝缘层，延长绝缘材料的使用寿命。

　　在进行三维建模时，所有的配合面都按照实际生产的公差要求预留了装配间隙，比如铁芯分段处的气隙垫块厚度、绕组与卡块的配合间隙、磁轭拼接面的平面度要求，都在模型里做了对应的参数化设置，方便后续根据不同的电抗值参数调整气隙长度与绕组匝数，不需要重新搭建整体结构。整个模型的装配逻辑完全按照实际生产的装配顺序搭建，从中心套筒的基准定位，到周向铁芯单元的逐一安装，再到磁轭、压圈、接线端子的装配，每个步骤的约束都符合实际装配工艺，能直接导出工程图用于生产下料，也能导入仿真软件进行磁场、温升、结构强度的多物理场耦合仿真，验证不同工况下的性能表现。
