VCCM600系列600瓦可配置医用电源结构设计

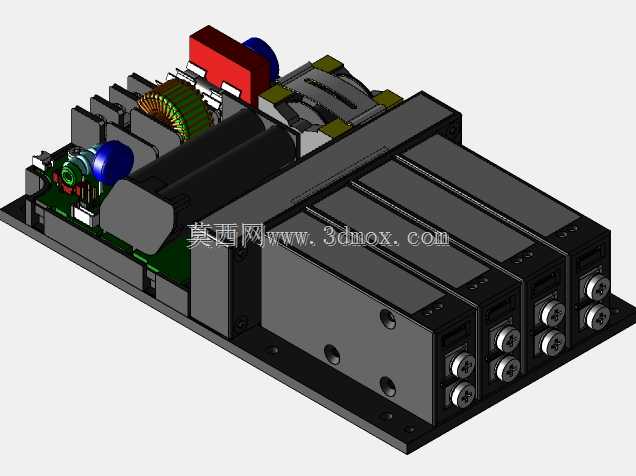

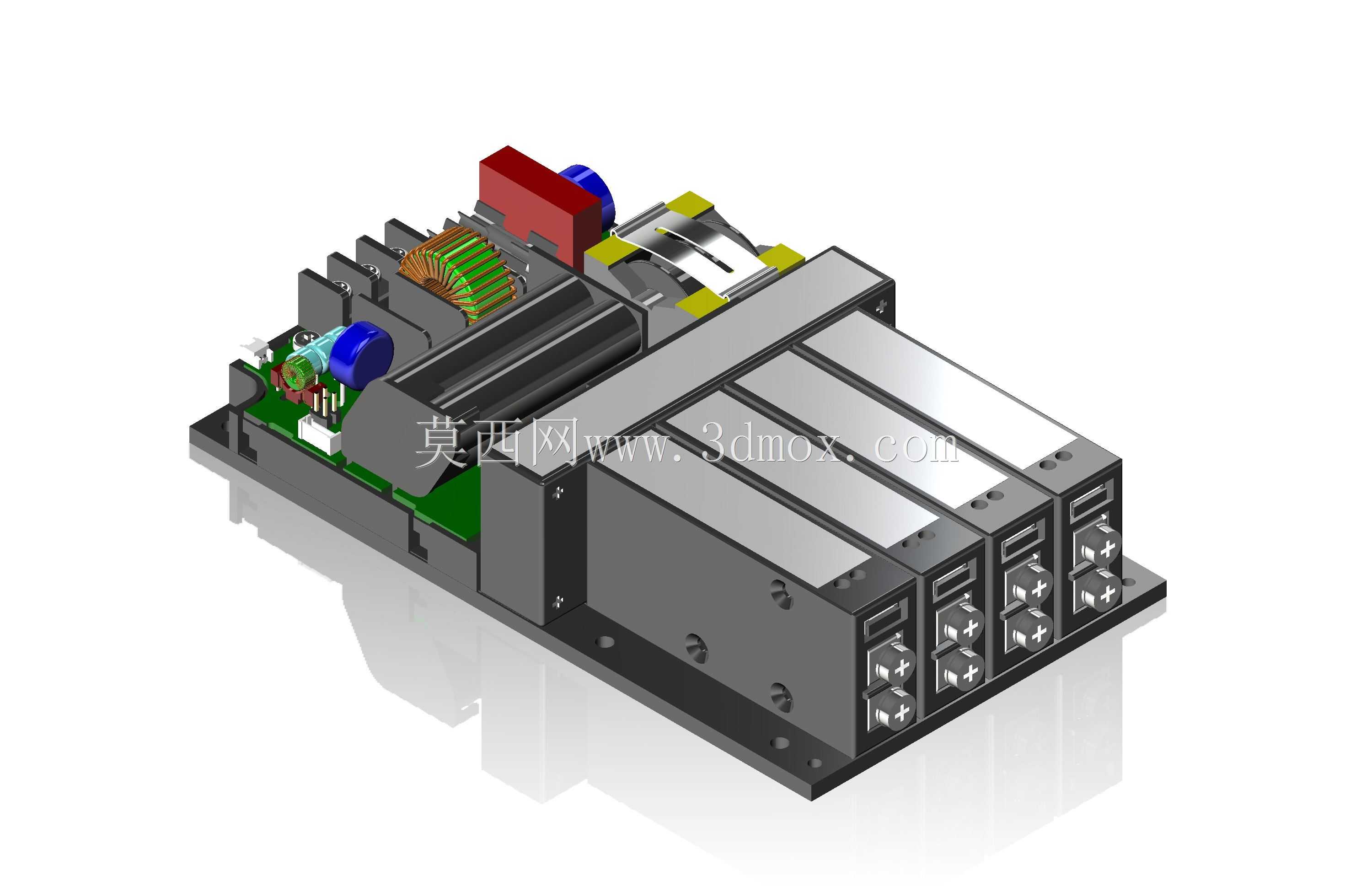

　　这款600瓦可配置电源的三维结构设计，首先要考虑医用场景下的安装适配需求，医疗设备内部的安装空间往往紧凑且边界条件复杂，因此整机采用模块化拼接的布局思路，将功率变换、整流滤波、输出接线等功能单元做独立分区设计，既满足不同输出规格的灵活配置需求，也能在结构层面实现散热路径的合理规划。从外形结构来看，整机采用带安装法兰的金属壳体作为承载主体，底部预留的标准化安装孔位可直接适配医疗设备机柜内的通用安装梁，安装边界充分考虑了机柜内走线、周边器件避让的需求，壳体侧面的输出端子采用模块化排布，每个输出模块对应独立的接线端口，端口处做了防呆结构设计，避免现场装配时出现接线错位的问题。内部结构设计上，功率变换单元的发热器件（包括整流桥、功率管、

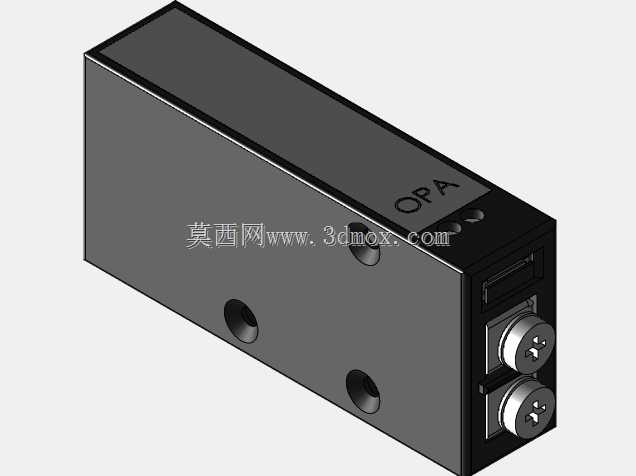

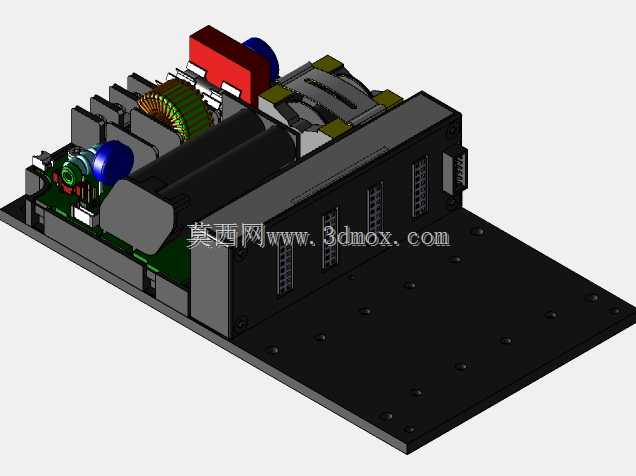

　　高频变压器）直接贴合壳体的金属散热面安装，利用金属壳体本身作为散热载体，省去额外的独立散热风道占用空间，同时在PCB布局时将高压输入区域与低压输出区域做物理隔离，隔离间距满足医用电气设备的安全间距要求，输入侧的滤波电容、共模电感等器件做了独立的固定结构，避免设备运输或运行振动过程中出现引脚受力断裂的问题。在功能特性层面，该可配置电源支持多组独立输出的灵活组合，用户可根据实际负载的电压、功率需求选配对应的输出模块，结构上每个输出模块都采用快拆式的安装结构，模块与主功率板之间通过镀金插针实现电气连接，既保证连接可靠性，也能在后期维护时快速更换故障模块，无需拆解整机全部结构。考虑到医用场景下的电磁兼容要求，

　　壳体的拼接缝隙处做了连续的导电接触设计，输入、输出端口处都预留了EMI滤波器件的安装位置，结构上避免出现电磁泄漏的缝隙，同时整机的绝缘结构做了分层设计，输入侧与壳体之间、输入与输出之间、输出通道之间都满足医用设备的绝缘等级要求，爬电距离与电气间隙在结构设计阶段就做了精准校核，避免后期安规测试时出现结构整改的问题。安装边界方面，整机的长宽高尺寸充分适配标准1U机柜的安装高度要求，底部安装孔的孔距符合工业电源的通用安装规范，可直接替换同功率等级的其他标准电源，无需对设备机柜的安装结构做额外修改，接线端子的排布方向朝向设备维护侧，方便现场接线与后期运维操作，壳体顶部的平整区域可根据需求贴装规格标签或警示标识，

　　不会与周边安装的其他器件产生干涉。从结构设计的细节来看，内部PCB的固定采用铜柱加螺丝的方式，每个固定点都做了绝缘衬垫设计，避免PCB与金属壳体直接接触造成短路风险，大质量器件（如大容量电解电容、高频变压器）除了引脚焊接固定外，还额外增加了点胶或固定压片的结构，提升整机的抗振动性能，满足医用设备在移动、运输过程中的结构可靠性要求。散热结构的设计上，没有采用强制风冷的风扇结构，而是通过全金属壳体的自然散热实现功率器件的热量传导，这种设计既避免了风扇带来的噪音与粉尘堆积问题，也提升了整机的长期运行可靠性，适合对噪音、洁净度有要求的医用场景，壳体表面的散热筋条做了优化排布，在不增加整机外形尺寸的前提下提升了散热面积，保证600瓦额定功率输出时，各器件的温升都在允许范围内。输出端子的结构设计采用螺丝压接的接线方式，每个接线端口都预留了足够的接线操作空间，可适配不同线径的电源线缆，端子旁的标识区域采用凹陷式设计，可丝印输出电压、极性等标识，长期使用不会出现标识磨损脱落的问题，输入侧的接线端口做了独立的防护盖设计，避免运维过程中误触高压带电部位，满足电气安全的防护要求。
