明纬RS-25-5开关电源结构设计

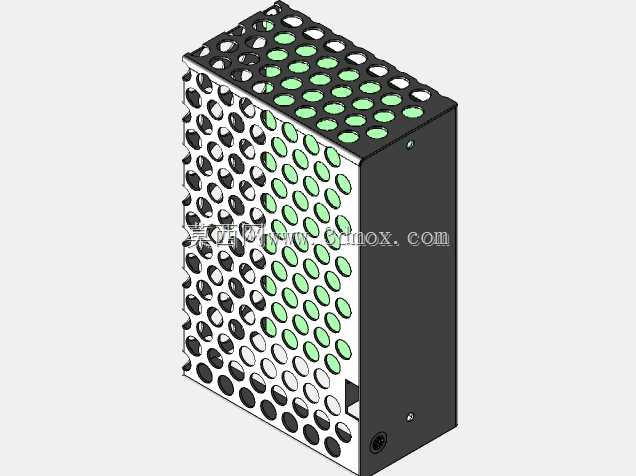

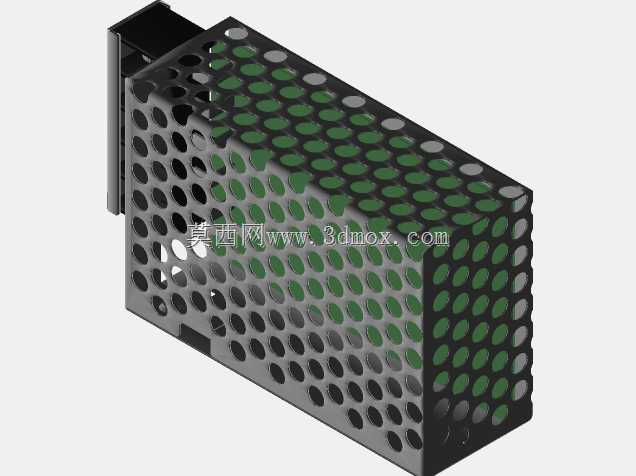

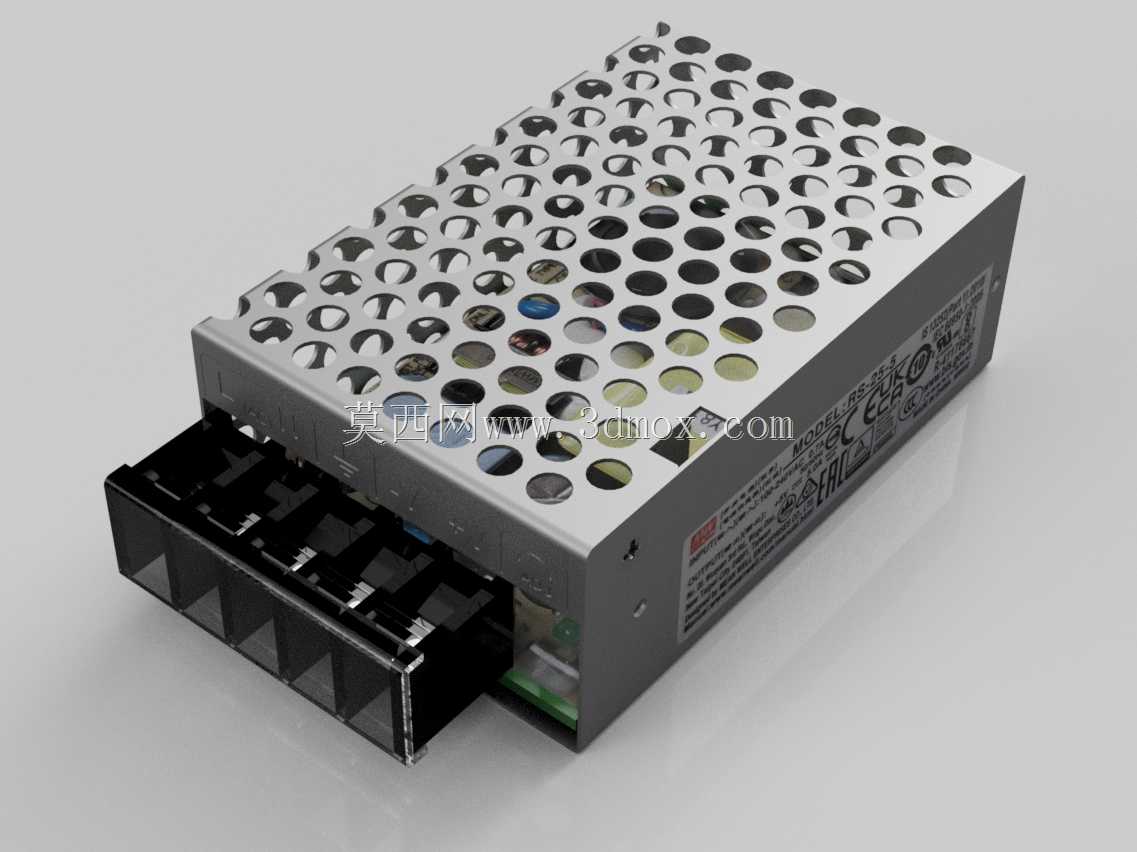

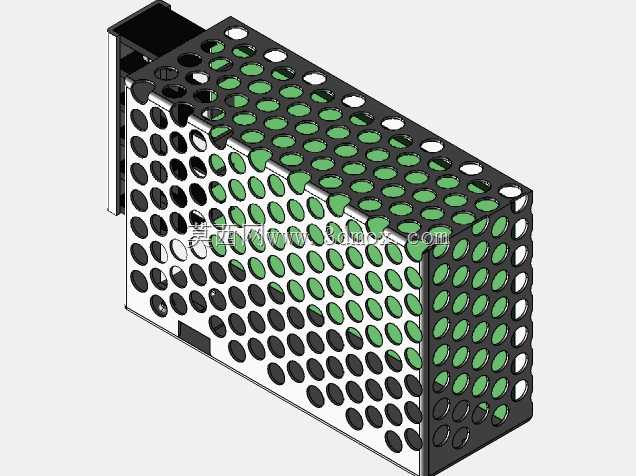

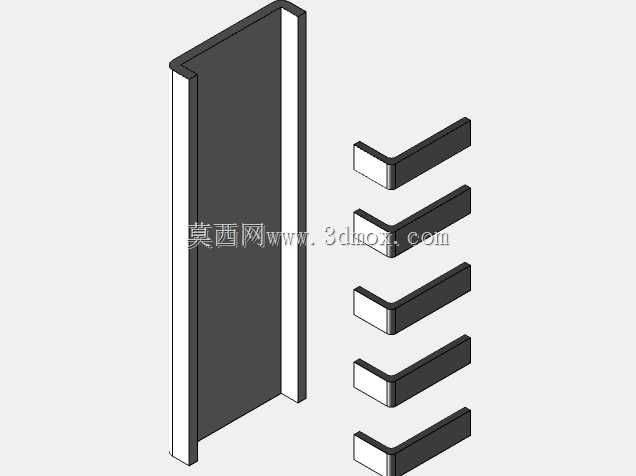

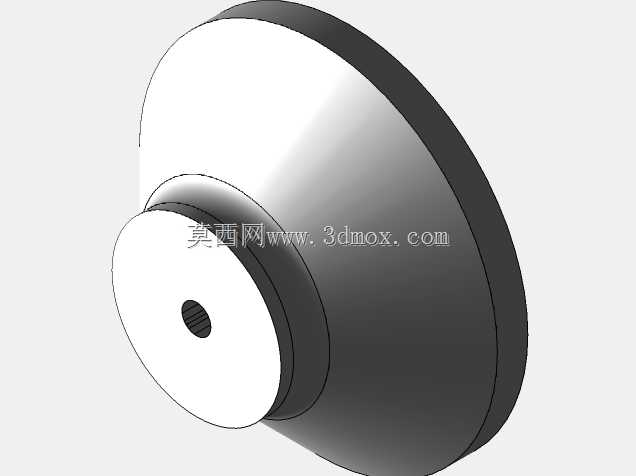

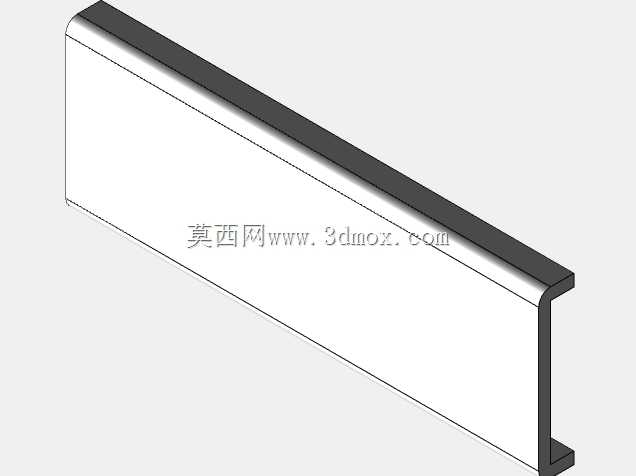

　　这款5V5A25W规格的开关电源，是工业控制领域小功率直流供电场景的常用选型，在各类小型自动化控制回路、嵌入式工控板供电、传感器集中供电、低压信号回路供电场景中应用广泛。日常做设备电控布局时，这类小功率开关电源往往是电控仓内的基础供电单元，需要兼顾安装便利性、散热效率、接线可靠性与电磁屏蔽性能，建模时需要把这些实际使用中的核心需求逐一落地到结构细节中。从外形结构来看，外壳采用镀锌钢板冲压成型的镂空壳体，顶面密布的圆形冲孔并非随意排布，每一组孔位都对应内部功率器件、整流桥、变压器、滤波电容的发热区域，在不降低壳体结构强度的前提下最大化通风散热面积，避免密闭壳体内热量堆积导致元器件寿命衰减。壳体的折边结构做了多重咬合设计，

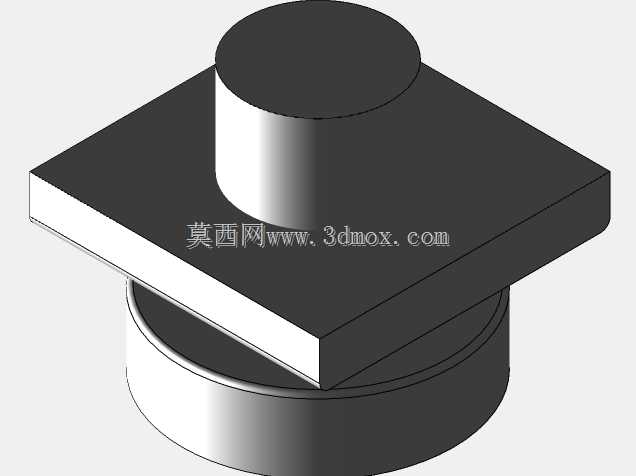

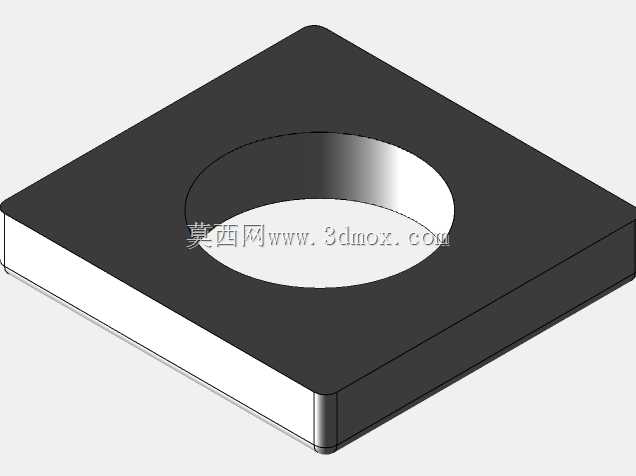

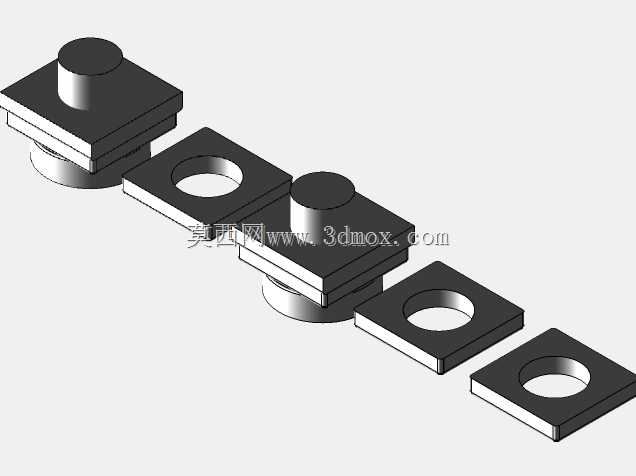

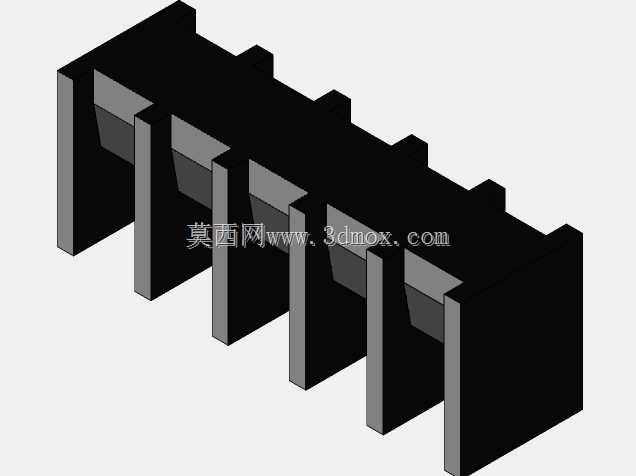

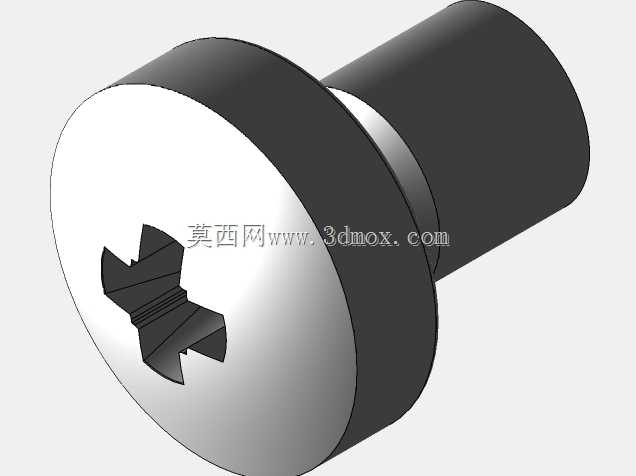

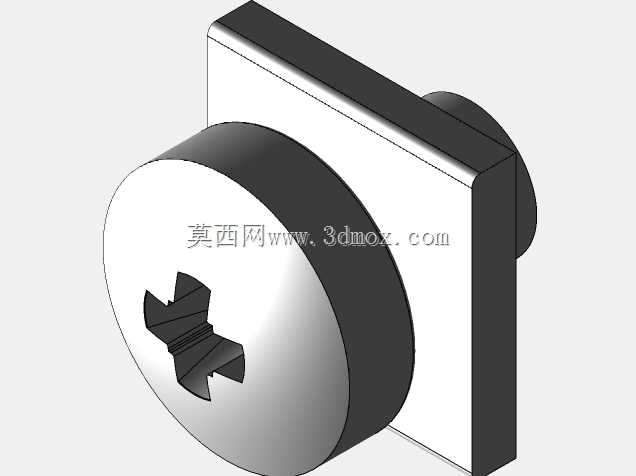

　　既可以提升整体壳体的抗形变能力，在设备运输、安装过程中承受常规的磕碰挤压不会出现壳体变形，同时折边形成的闭合金属腔可以形成基础的电磁屏蔽效果，减少电源自身开关工作产生的电磁干扰对外围敏感信号回路的影响，也能阻挡外部环境的粉尘、金属碎屑直接落入电源内部造成短路风险。接线端采用栅栏式接线端子布局，输入输出端子分区排布在壳体前端的端子仓内，端子之间的隔栏高度符合安规间距要求，避免接线时线头裸露造成的极间短路，端子仓的外伸结构可以让接线完成后导线自然向下弯折，不会和壳体顶面的散热孔形成干涉，也方便后期维护时快速识别输入输出回路。壳体底部预留的安装孔位匹配标准DIN导轨安装与螺丝固定两种安装方式的尺寸边界，建模时严格卡准安装孔的中心距、

　　孔径与沉台尺寸，确保实际装配时可以直接卡入标准电控柜导轨，或者用M4螺丝直接固定在安装板上，不会出现孔位偏差导致的安装干涉。内部结构的建模还原了实际电源的器件排布逻辑：输入端的保险管、EMI滤波器件靠近进线端子布置，减少输入侧干扰的传导路径，高频变压器布置在壳体中心区域，周围预留足够的安全间距避免高压区域与壳体的爬电距离不足，输出侧的滤波电容、整流器件靠近输出端子，缩短低压大电流回路的走线长度，减少线路压降与损耗。做这类电源的三维建模时，不能只做外观的曲面还原，必须把实际安装、使用、维护中的所有边界条件考虑进去：比如壳体顶面的散热孔直径不能过大，避免检修时螺丝刀等金属工具意外掉入内部造成短路，也不能过小影响通风散热效率；

　　端子的接线空间要预留足够的操作余量，确保用螺丝刀拧紧端子螺丝时不会被壳体边缘挡住操作空间；壳体的整体外形尺寸要匹配常用的电控柜安装槽位，宽度、高度、深度都控制在标准小功率电源的尺寸区间内，方便工程师在做电控布局时直接替换同规格的其他型号电源，不需要重新调整安装板的孔位与仓内空间。在实际设备选型中，这类25W功率等级的5V电源常用来给小型PLC的扩展模块、工业触摸屏、光电传感器组、小型直流继电器回路供电，工作时长期处于满负载运行状态的概率较高，所以结构设计上的散热冗余直接决定了电源的长期工作稳定性，建模时还原的镂空壳体结构、器件排布的散热通道，都是为了让内部热量可以通过自然对流快速散出，不需要额外加装散热风扇，降低后期使用中的故障点。另外壳体表面的标识区域预留了足够的平面空间，用来印刷参数标识、安规认证标识、接线标识，不会因为冲孔或者折边破坏标识的完整性，方便现场接线时快速识别参数，避免接错输入输出电压造成设备损坏。建模过程中对所有配合尺寸都做了公差适配，比如上下壳体的卡扣配合间隙、端子与壳体开孔的配合间隙、安装孔的位置度公差，都按照五金冲压件的常规加工公差设定，确保模型导出后可以直接用来做安装干涉检查、电控仓布局模拟，不需要二次调整尺寸。
