折叠式小型航拍四旋翼飞行器结构设计

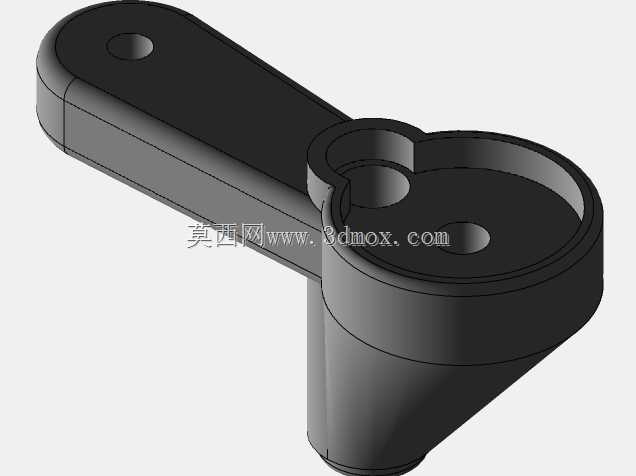

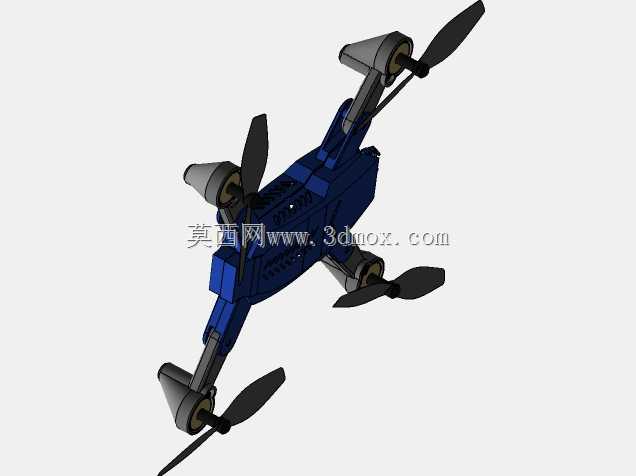

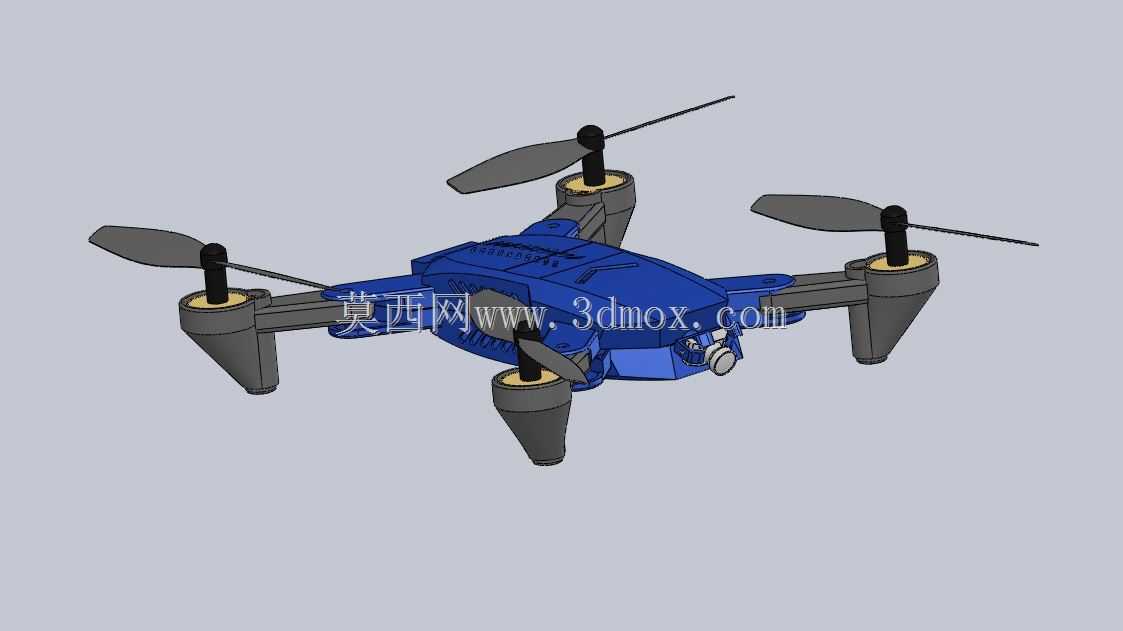

　　这款折叠式四旋翼飞行器的结构设计，首先围绕便携航拍场景的实际使用需求展开，日常作业中，外拍人员往往需要在山地、城市楼宇间、活动现场等不同场地快速转场，传统固定机臂的四旋翼设备收纳体积偏大，装入背包时容易突出剐蹭其他器材，因此在机臂连接位置采用了转轴铰接结构，机臂可绕机身侧部的铰接点向内折叠收拢，收拢后整机外轮廓控制在常规单肩摄影包的容纳尺寸范围内，展开时仅需将四个机臂扳动至定位卡槽位置即可完成部署，无需额外工具锁紧，单人操作可在数十秒内完成从收纳到待起飞的状态切换。从功能实现层面看，四个旋翼动力单元对称布置在机臂末端，每个动力单元包含电机安装座、旋翼夹持结构与起落支撑段，电机安装座预留了标准的无刷电机安装孔位，

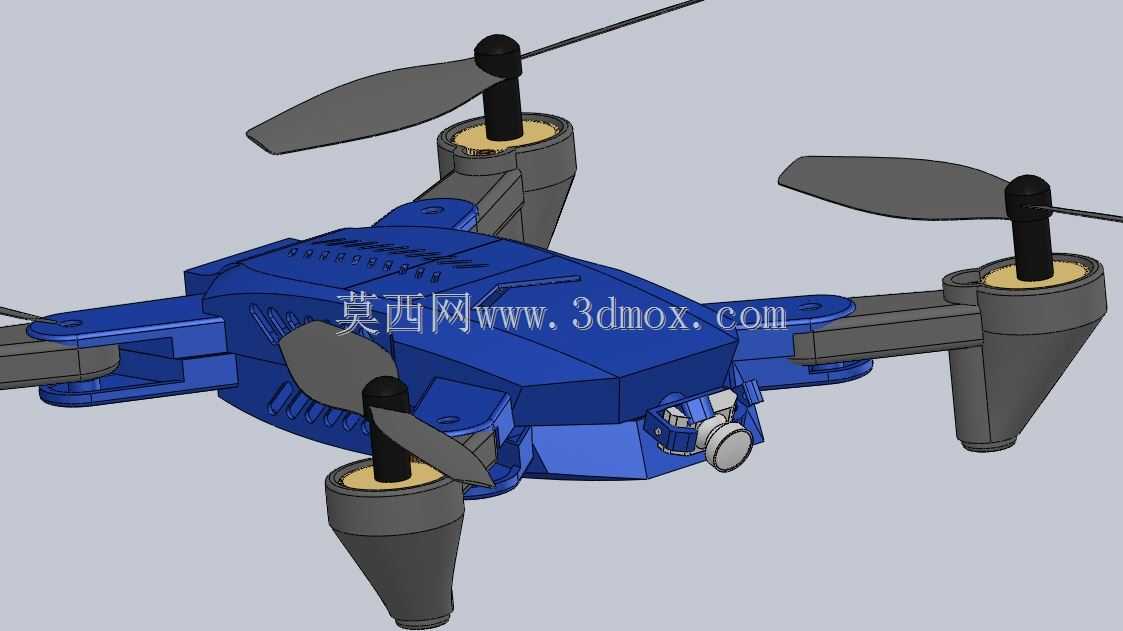

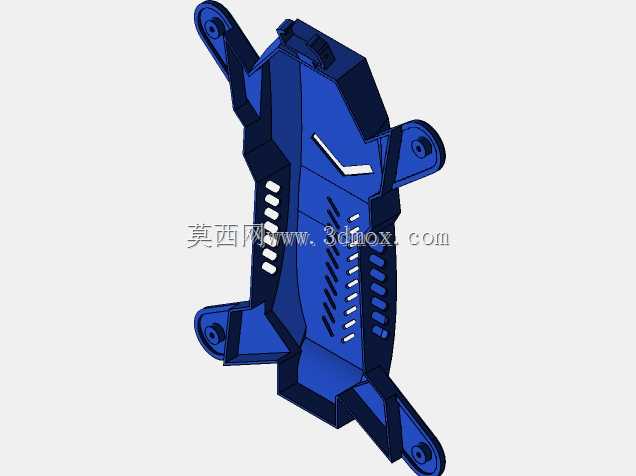

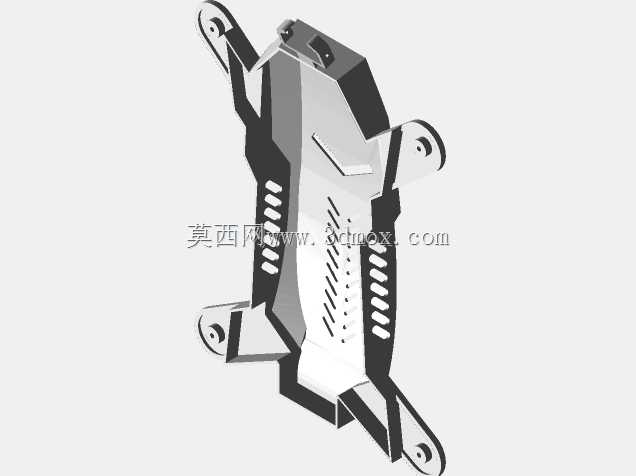

　　可适配同尺寸量级的常用航模动力电机，旋翼采用快拆式夹持设计，更换不同螺距的旋翼时无需拆解整个动力座，仅需松开夹持顶丝即可完成旋翼片的替换，适配不同载重需求下的动力匹配调整。机身前部预留了影像载荷安装位，可搭载轻量化的航拍相机模块，安装位设置了减震连接结构，能够过滤旋翼高速转动时传递到机身的高频振动，避免航拍画面出现抖动波纹，机身内部的腔体按照航电设备的布置需求做了分区，分别对应飞控板、电池仓、电调安装位，各腔体之间设置了走线槽，动力线与信号线可沿槽体布置，避免线材在机身内部晃动干涉折叠结构的运动路径。设计过程中针对机臂的受力特性做了结构优化，机臂采用变截面结构，靠近机身铰接位置的截面尺寸更大，可承受飞行过程中机动动作产生的弯矩，

　　靠近旋翼端的截面逐步收窄，在保证结构强度的前提下降低整机自重，铰接位置的转轴选用耐磨材质，配合定位阻尼结构，长期反复折叠展开后也不会出现机臂松动下垂的问题，避免飞行时机臂震颤影响飞行稳定性。起落支撑段与机臂末端一体化设计，支撑段底部做了圆弧过渡，降落时可缓冲一定的落地冲击，同时支撑段的高度预留了足够的离地间隙，保证机身前部搭载的相机模块在起降过程中不会接触地面造成镜头剐蹭。整机的气动外形做了流线型处理，机身外壳采用曲面过渡设计，可降低前飞过程中的空气阻力，减少风阻带来的动力损耗，延长续航时间。在安装边界的考量上，所有外接接口均布置在机身侧部的隐蔽位置，充电接口、对频按键不会突出机身外轮廓，避免收纳时被挤压损坏，

　　电池仓采用滑入式锁紧结构，电池装入后可自动卡紧锁止，飞行过程中不会出现电池松脱的问题，取出时仅需按压锁扣即可滑出电池，更换电池的操作效率较高。针对不同作业场景的适配性，该结构预留了少量扩展安装孔位，可在机身顶部或底部加装小型的抛投模块、照明模块等附加载荷，孔位位置避开了内部航电的安装区域，加装扩展件时不会干涉内部元器件的布置与散热。旋翼转动范围与机身、机臂之间预留了足够的安全间隙，大机动倾斜飞行时，旋翼片也不会触碰机身结构或折叠铰接部件，避免飞行过程中出现射桨、结构打坏的风险。整个结构的零件拆分充分考虑了后期维护的便捷性，机身外壳、机臂、动力座等易损部件均采用模块化设计，单个部件损坏后可单独拆解更换，无需更换整个机身总成，降低日常使用的维护成本。
