模块化FPV四旋翼穿越机机架结构设计

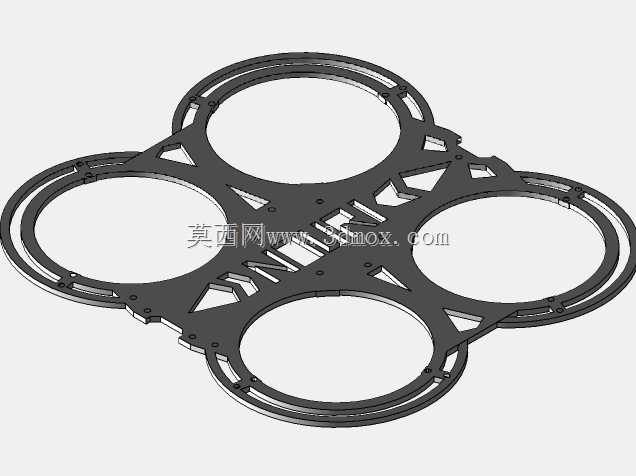

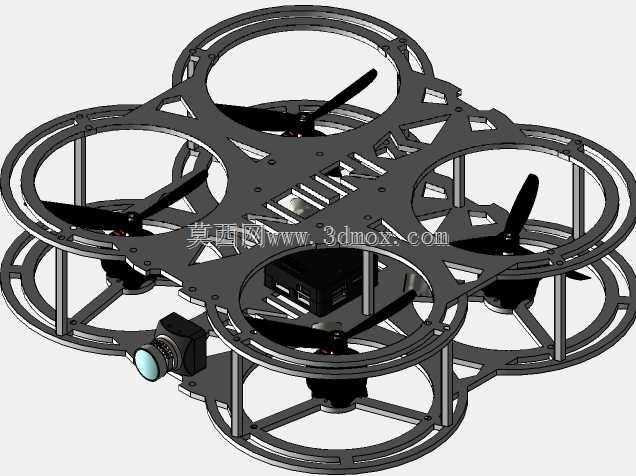

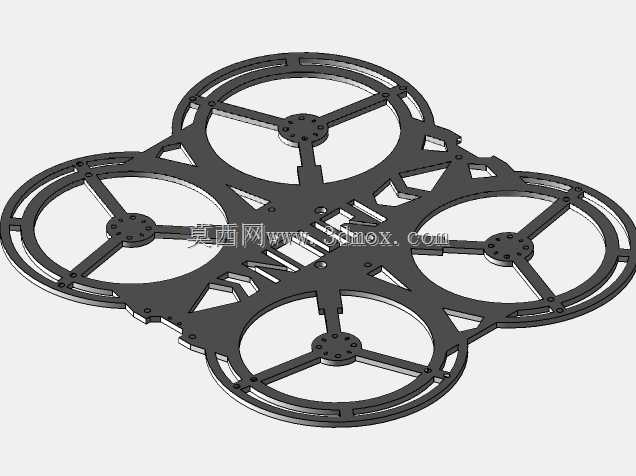

　　这套四旋翼飞行器结构采用全包围涵道式机架布局，核心定位是室内近距穿越飞行、狭小空间巡检作业场景，区别于常规开放式桨叶的穿越机，涵道防护圈的设计能避免桨叶直接碰撞障碍物，在楼宇内部管线巡检、仓储区域盘查、密闭空间侦查这类作业场景下，能大幅降低碰撞炸机的概率，也能避免高速旋转的桨叶对作业人员、周边线缆设备造成剐蹭损伤。从结构设计逻辑来看，整机采用上下双层碳板加支撑柱的分层装配思路，上层板主要承担飞控、电调、图传发射模块的安装固定，下层板预留了电池仓、摄像头安装位，四个涵道圈与主结构板一体成型，省去了额外加装桨叶保护罩的装配步骤，也减少了连接紧固件的数量，能有效控制整机自重。四个电机安装座直接集成在涵道圈的中心位置，

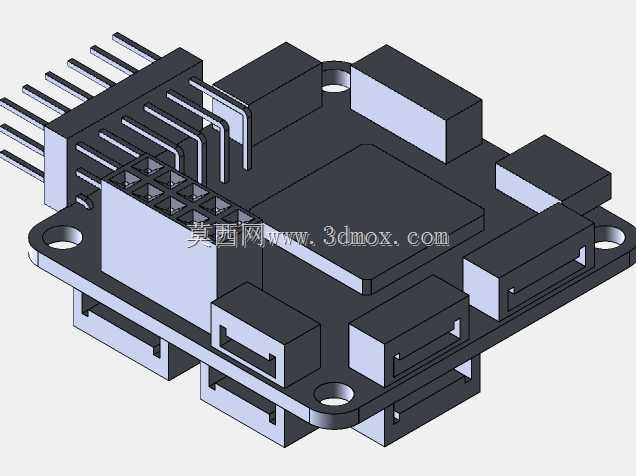

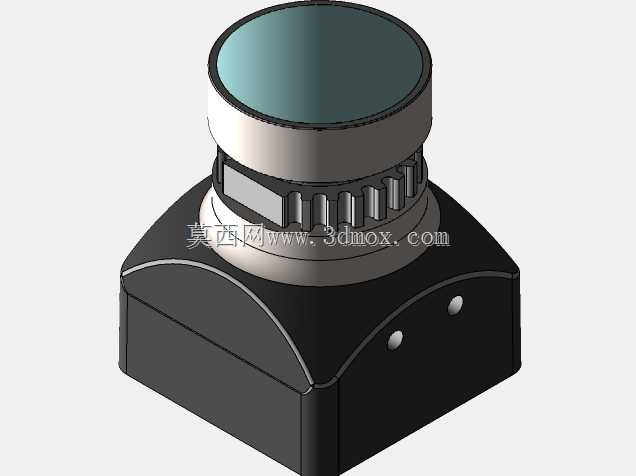

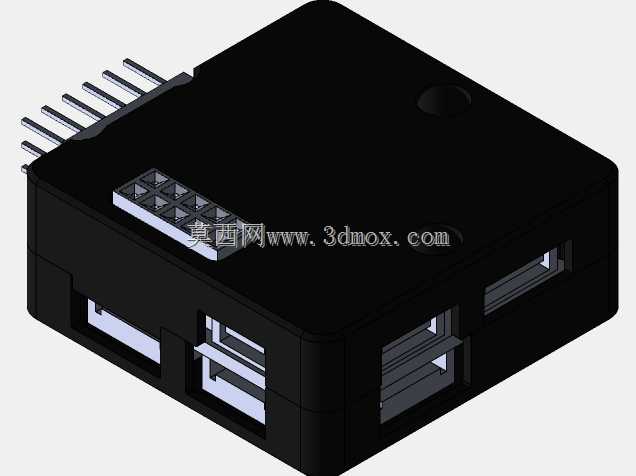

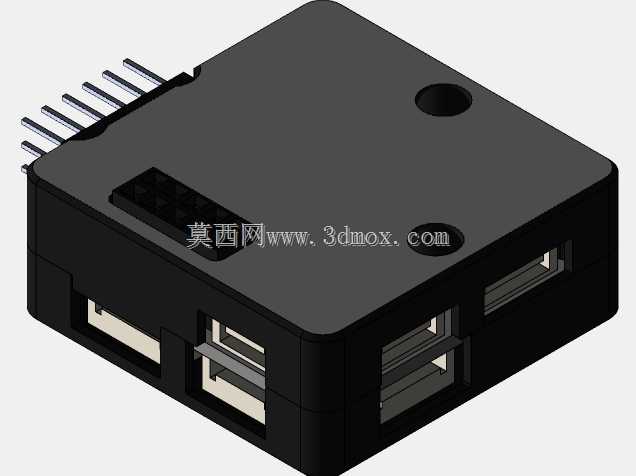

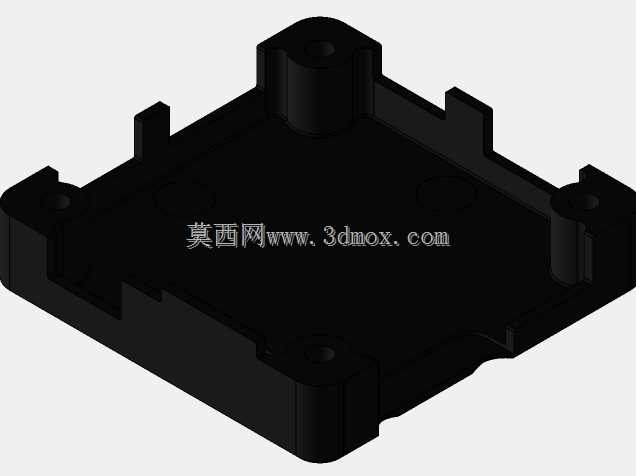

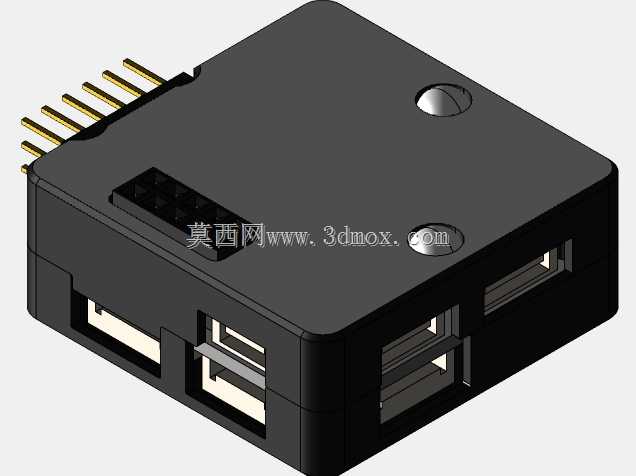

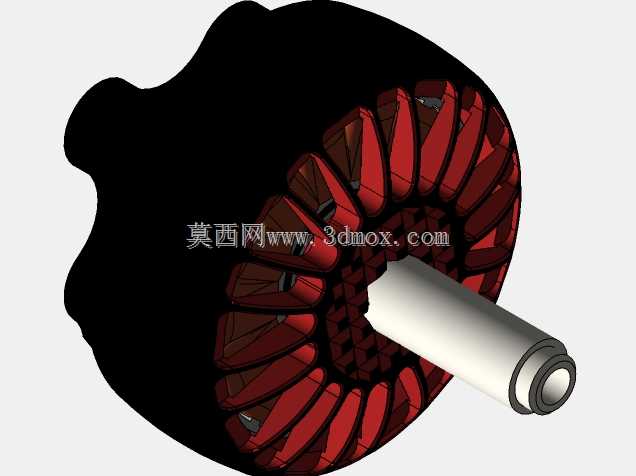

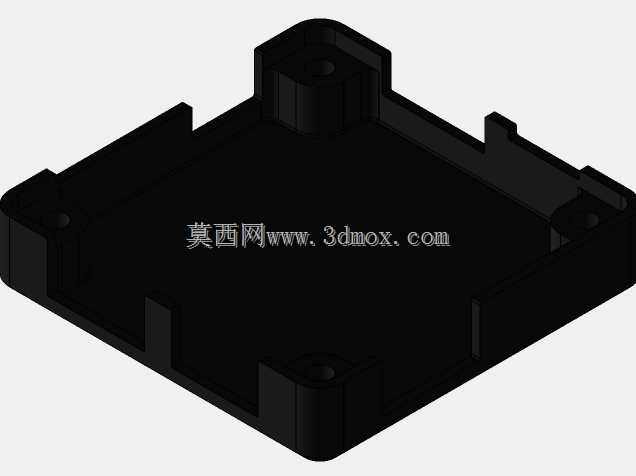

　　安装孔位适配主流22系列无刷电机，孔距匹配20mm标准安装规格，桨叶适配3寸三叶螺旋桨，涵道内壁与桨叶尖端预留了1.5mm的安全间隙，既不会因为间隙过大损失涵道气动效率，也能避免飞行过程中机架形变导致桨叶蹭到涵道内壁。飞控安装位位于整机几何中心，预留了30.5x30.5mm的标准飞控安装孔，兼容主流的开源飞控硬件，安装位周边预留了足够的走线空间，电调信号线、接收机天线、图传馈线都可以通过板件上预留的走线槽规整布置，避免飞行过程中线缆晃动干扰飞控陀螺仪的采样精度。前端摄像头安装位采用可调角度设计，支持0-45度的俯仰角度调节，能适配不同飞行速度下的视角需求，摄像头安装座做了减震胶圈安装位，能过滤飞行过程中的高频振动，

　　避免图传画面出现果冻效应。电池仓位于整机重心正下方，适配2-4S规格的航模锂电池，绑带槽位预留了20mm宽度，兼容常规的魔术贴绑带固定方式，电池位置可以前后小幅调整，方便不同配置下的整机重心配平。机架的所有连接支撑柱采用M3规格的铝柱，上下层板的连接孔位做了沉头设计，螺丝锁紧后表面平整，不会突出板件表面勾挂障碍物。涵道外圈做了1.5mm的壁厚设计，在3D打印制作场景下，采用PLA或者PETG材料打印就能满足日常飞行的抗冲击需求，打印时不需要额外添加支撑，所有结构面都做了自支撑角度处理，能降低打印难度、减少后期处理工作量。整机的对角线电机轴距为142mm，涵道外圈最大外径为150mm，整机装配完成后的高度为48mm，

　　属于典型的三寸涵道机尺寸规格，能轻松穿过直径160mm的管道、缝隙等狭小空间。结构设计上做了模块化拆分，四个涵道臂与中心主板的连接位置做了定位卡槽，单个涵道臂损坏后可以单独更换，不需要更换整个主框架，能降低后期维护成本。机架底部预留了2mm高度的起落支撑脚，降落时能避免摄像头、电池直接接触地面，减少硬着陆时的冲击损伤。所有板件的边缘都做了R2的圆角处理，没有尖锐棱角，装配和调试过程中不会划伤操作人员，也能减少碰撞时的应力集中，提升机架整体的抗冲击性能。从气动设计角度，涵道圈的截面采用翼型设计，飞行时能产生额外的升力，相比同尺寸的开放式桨叶机架，相同起飞重量下的悬停油门能降低8%左右，能有效提升续航时间。机架顶部预留了GPS模块、蜂鸣器的安装位，对于需要增稳飞行、失控返航的作业场景，也能直接扩展对应的功能模块，不需要额外打孔改装。
