交叉臂式四旋翼飞行载具结构设计

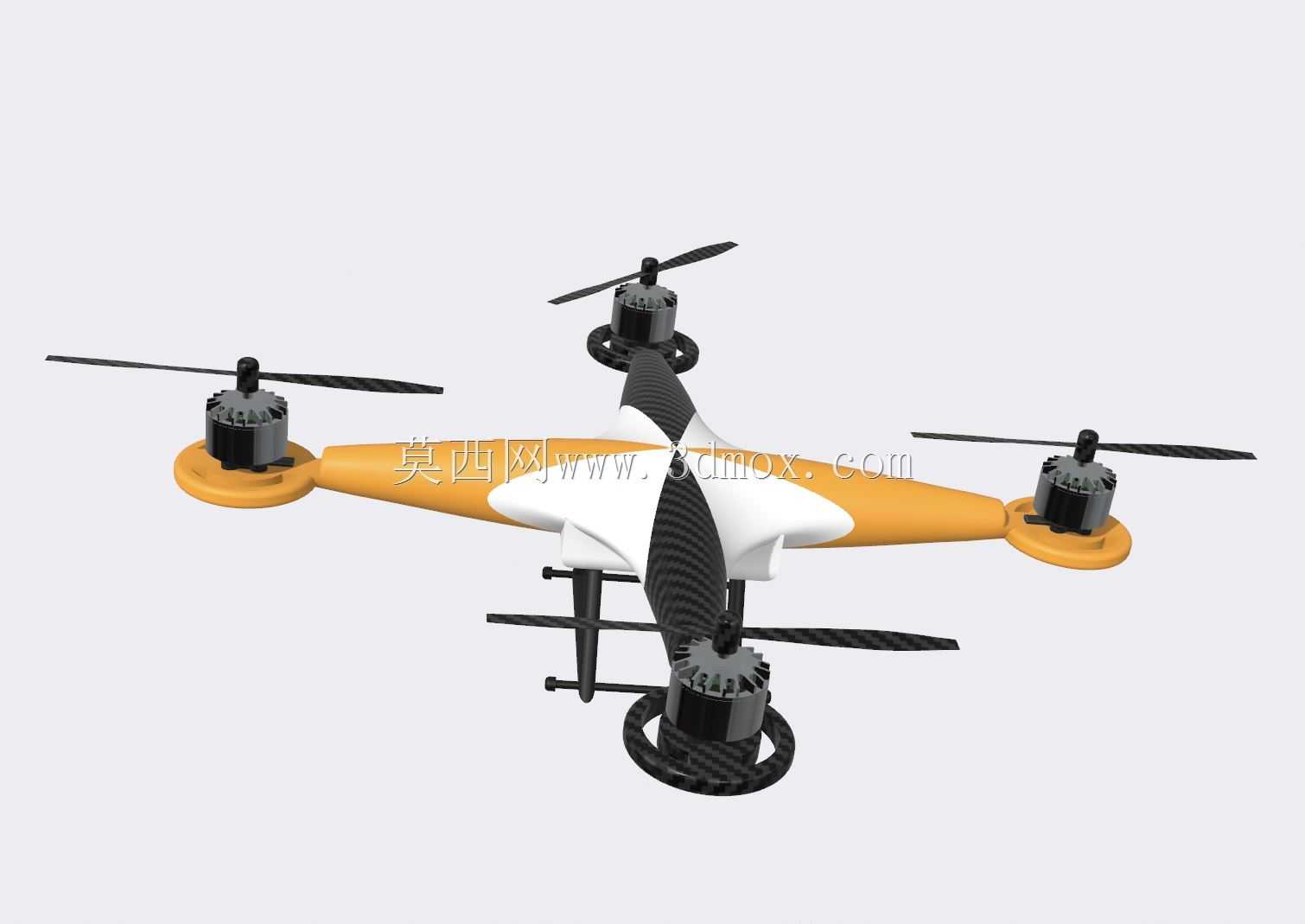

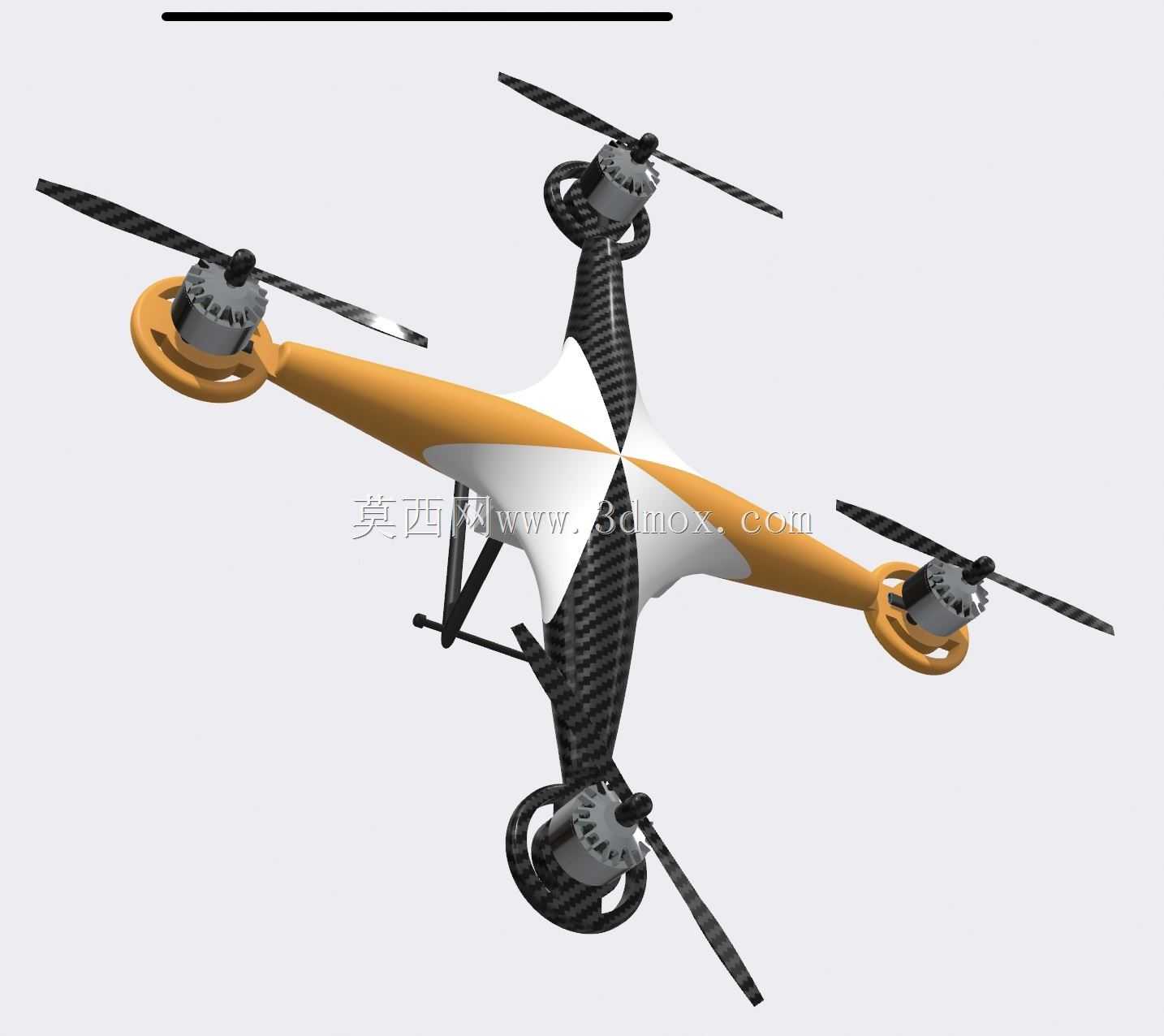

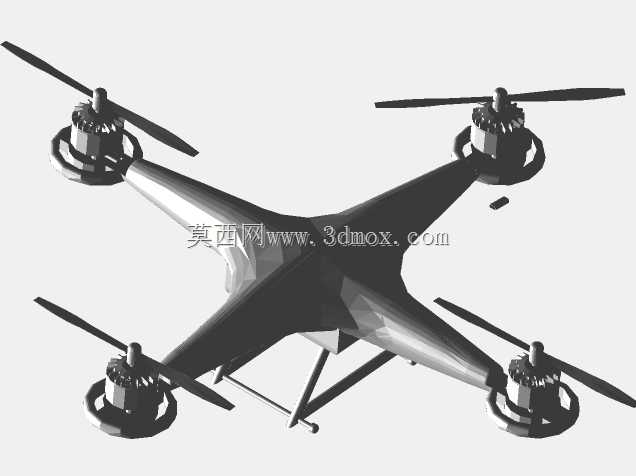

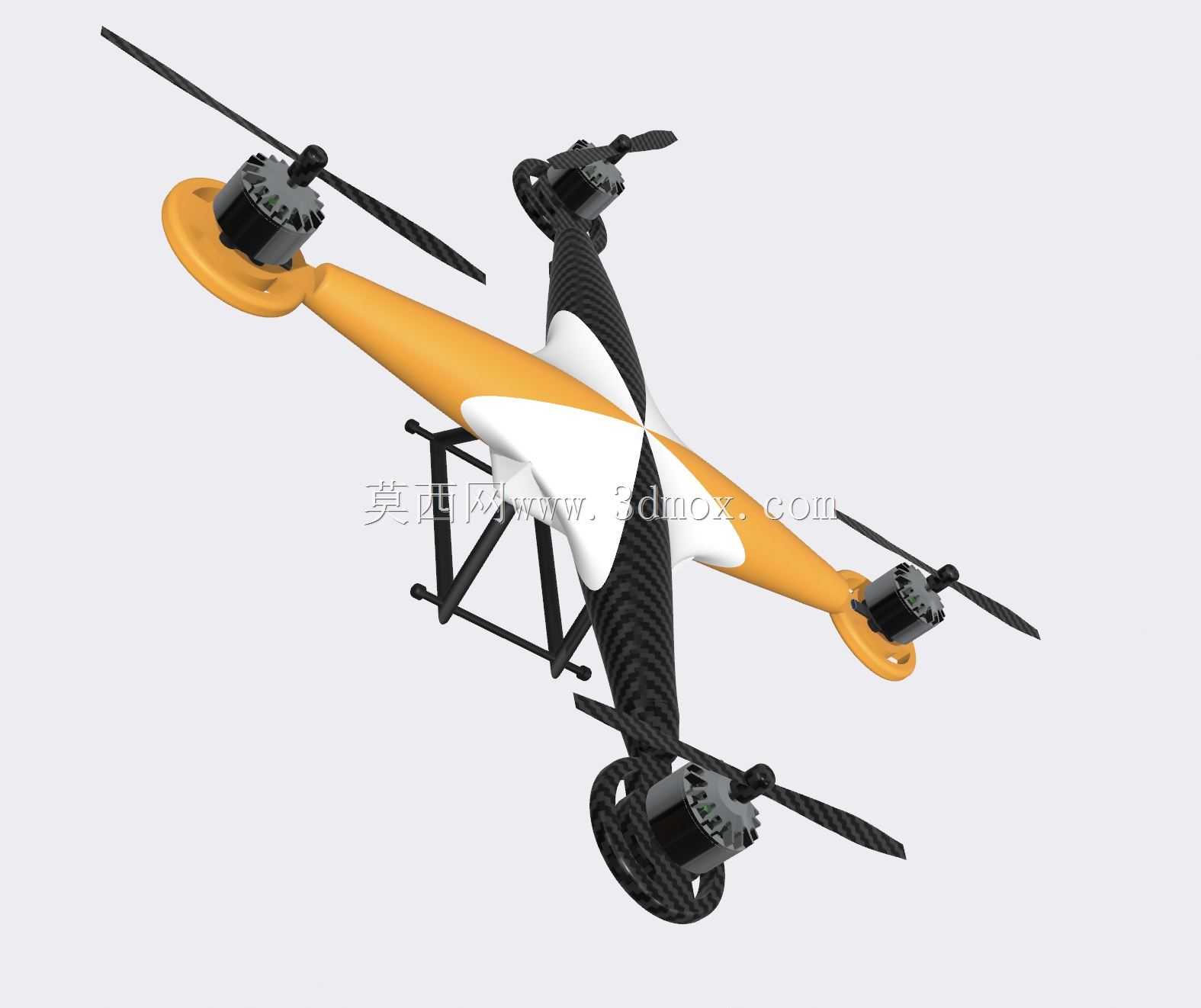

　　这款交叉臂布局的四旋翼结构，核心面向低空近景作业场景设计，可适配小范围航测、室内巡检、轻载物料投送等实际使用需求，整体结构围绕飞行稳定性、部件安装兼容性、日常维护便捷性三个核心维度展开设计。从结构布局来看，采用X型交叉臂作为核心承力框架，四个机臂从中心机体向四个对角方向延伸，相比传统十字型布局，机臂受力分布更均匀，飞行过程中姿态调整的响应延迟更低，中心区域预留的安装空间可同时容纳飞控板、电池仓、信号接收模块三类核心部件，各部件的安装孔位按照通用飞控硬件的标准间距预留，无需额外打孔即可适配市面上多数主流开源及商用飞控硬件。机臂末端的电机安装座采用下沉式设计，电机固定面与机臂上表面存在3mm高度差，

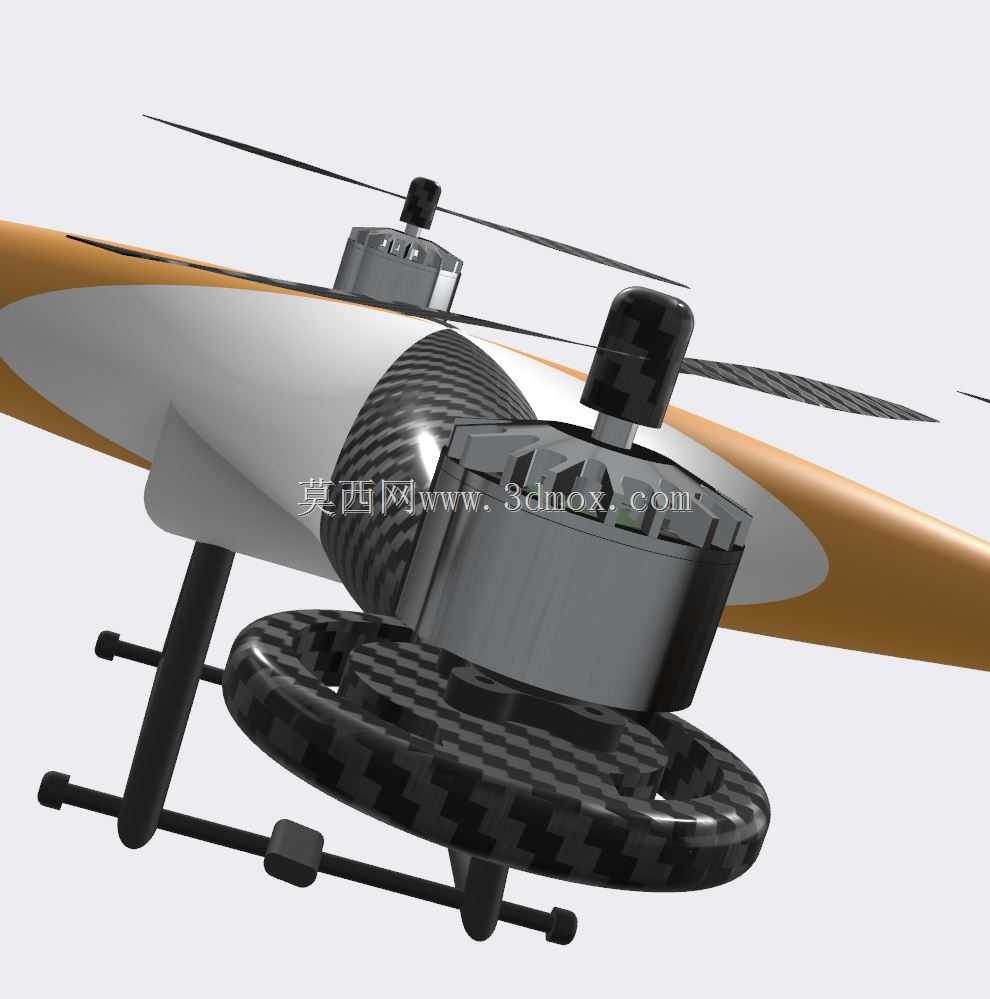

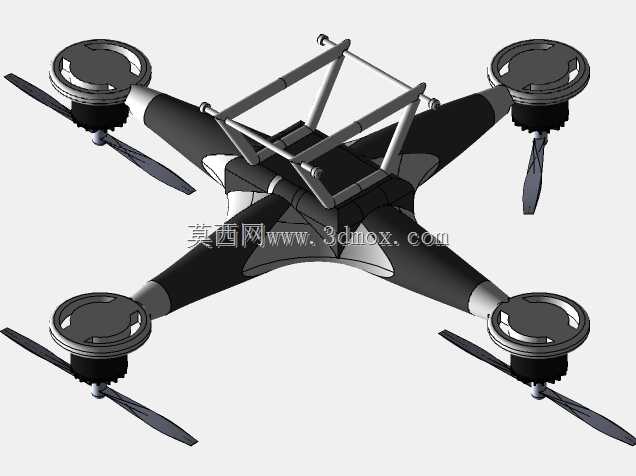

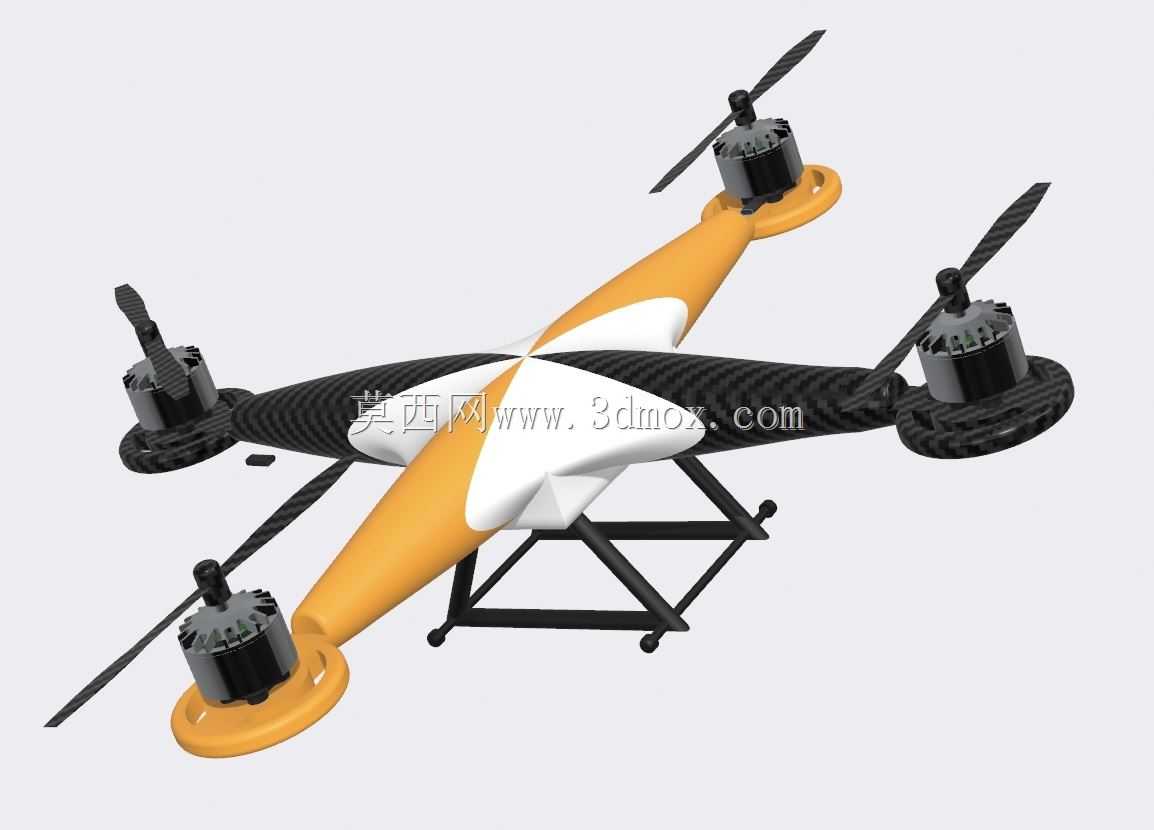

　　既可以避免螺旋桨旋转时与机臂表面产生气流干涉，降低飞行过程中的紊流噪音，也能在发生轻微碰撞时让电机座先承接冲击力，减少机臂主体结构的损坏概率，每个电机座外侧集成了环形防护圈，防护圈与机臂为一体化结构，防护圈的内径比配套螺旋桨的旋转半径大5mm，既不会在正常飞行时触碰桨叶，也能在低空飞行碰到墙面、树枝等障碍物时，先阻挡障碍物接触高速旋转的桨叶，降低炸机概率。起落架部分采用桁架式结构，由四根斜向支撑臂连接机臂下部与底部支撑横杆，支撑横杆的长度为220mm，两个支撑横杆之间的间距为180mm，起落架的整体高度为65mm，这个高度既可以保证机身下方有足够空间挂载小型摄像头、投放器等任务载荷，也能在降落时提供足够的缓冲距离，

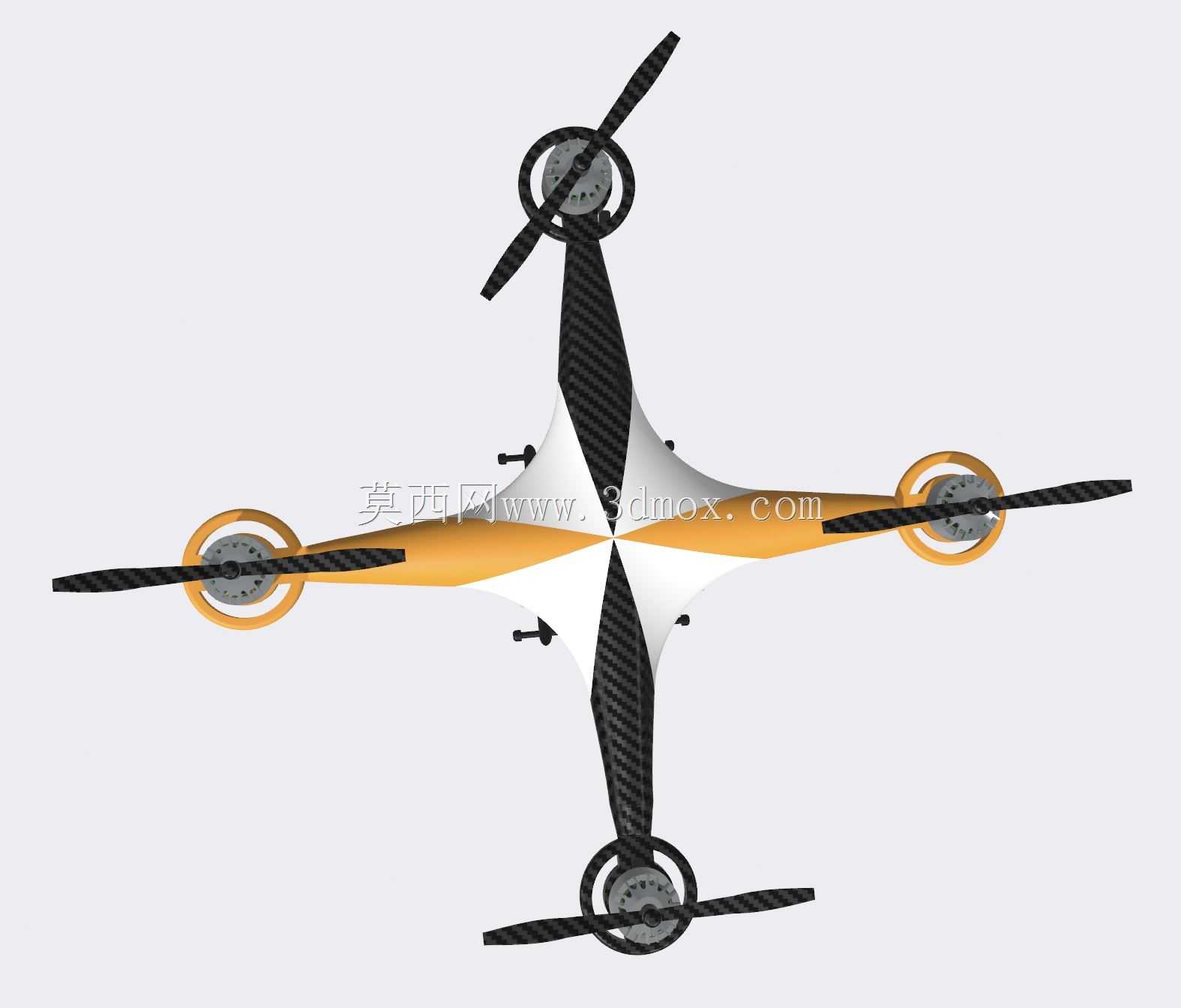

　　避免机身底部直接接触地面造成部件磕碰，起落架底部的四个端点都设计了半球形脚垫，增大与地面的接触面积，在不平整的地面降落时也能保持机身稳定，不会出现侧翻情况。从气动设计角度，中心机体的上盖采用流线型弧面设计，表面没有突出的棱角，飞行过程中气流可以顺着弧面平滑流过机体表面，减少正向飞行时的空气阻力，机臂的截面采用椭圆形设计，相比圆形截面机臂，侧向飞行时的气流扰动更小，姿态控制精度更高。设计过程中充分考虑了安装边界的适配性，整体机身的最大对角轴距为450mm，属于中小型四旋翼的尺寸范畴，配套使用10寸螺旋桨时，整机的最大起飞重量可控制在1.2kg以内，预留的电池仓尺寸为100mm40mm30mm，

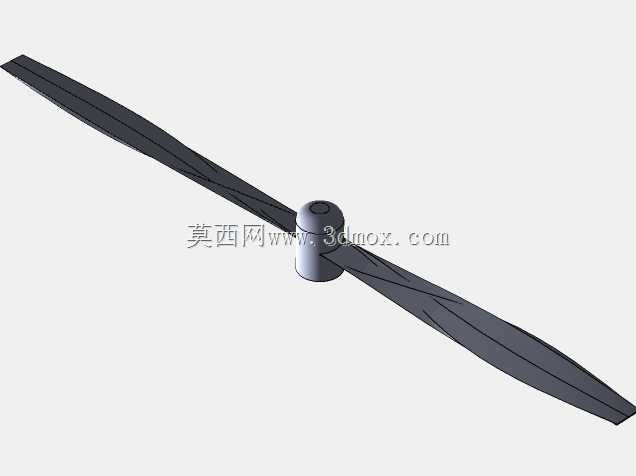

　　可以适配3S 1500mAh到4S 2200mAh的常规锂聚合物电池，满足15到25分钟的续航需求。机臂与中心机体的连接部位做了加厚处理，壁厚比机臂中段厚1.2mm，避免长期飞行震动导致连接部位出现疲劳断裂，所有的走线槽都设计在机臂内部，电机的电源线、信号线可以顺着机臂内部的空腔直接连接到中心飞控，不会有线路裸露在机体外侧，既减少了飞行时的风阻，也避免线路被桨叶打到或者被障碍物勾挂。旋翼部分采用正反桨配对设计，对角位置的旋翼旋转方向相反，飞行过程中可以抵消自旋力矩，不需要额外的尾桨结构就能保持机身航向稳定，电机安装座上预留了3个M3的固定孔，孔位间距为16mm和19mm两种规格，可以适配2212、2216等主流型号的无刷电机，不需要额外制作转接件。在实际使用场景中，这款结构既可以作为入门级飞手的练习机型，因为防护圈的存在可以降低练习过程中的碰撞损坏概率，也可以更换更高KV值的电机搭配更大螺距的桨叶，搭载小型运动相机完成近景航拍、厂区管线巡检等作业任务，机架整体的重量控制在180g以内，在同尺寸机架中属于较轻的水平，能留出更多的载重空间给任务载荷或者更大容量的电池。结构设计时也考虑了拆装维护的便捷性，机臂与中心机体、起落架与机臂之间都采用卡扣加螺丝的双重固定方式，日常运输时可以快速拆解成几个部分，收纳到普通背包中携带，单个机臂如果发生损坏，也可以单独更换，不需要更换整个机架，降低后期的维护成本。
