12V低压条形LED照明灯带结构设计

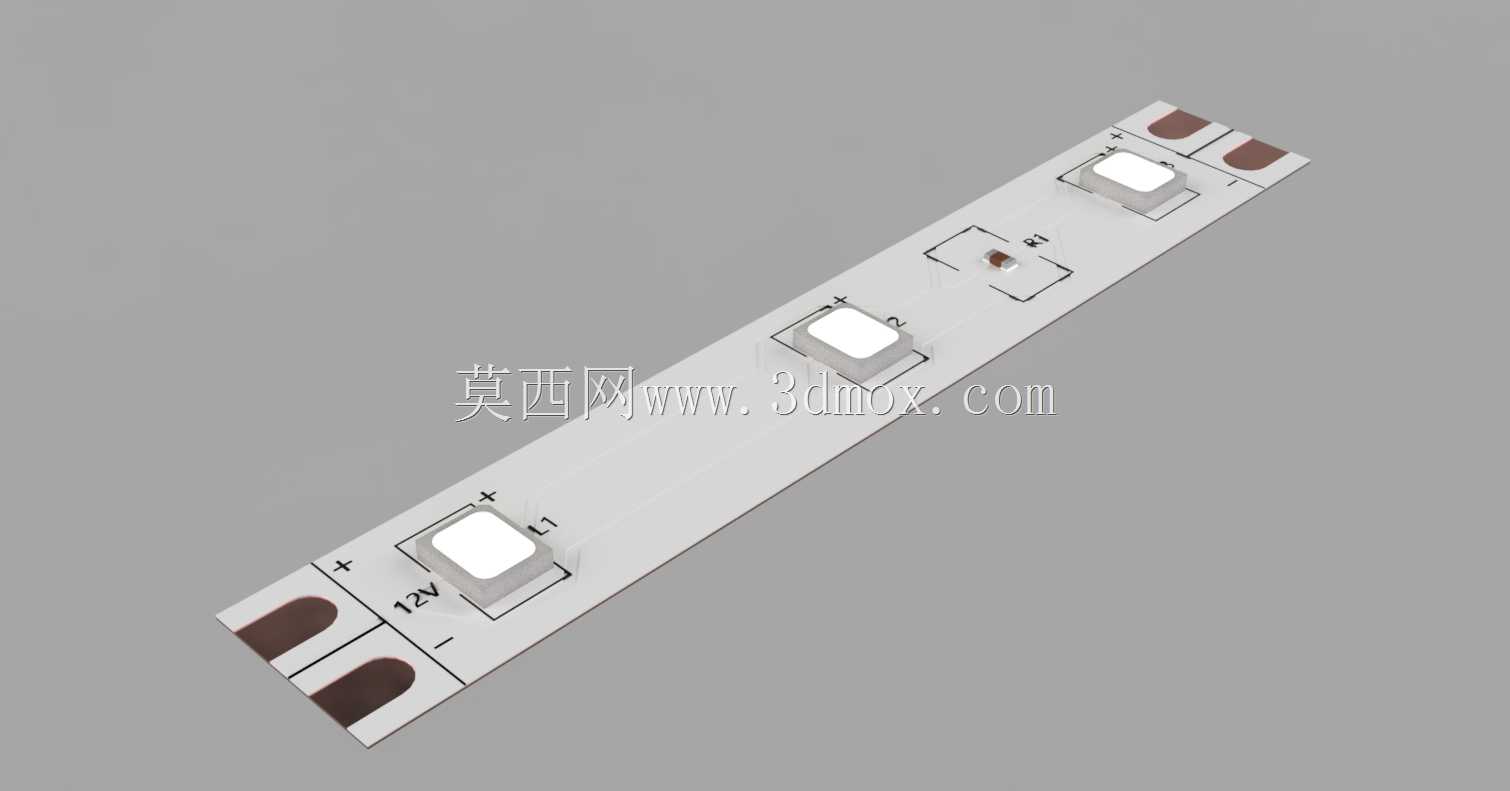

　　这款12V条形LED灯段的结构设计，首先要匹配低压直流供电场景下的各类设备内置照明需求，常见于小型自动化设备内部工位补光、3D打印机腔体照明、小型机柜内部检修照明、桌面小型工装的作业面照明等场景，这类场景普遍对供电安全性有要求，12V属于安全特低电压区间，即便人员意外触碰带电部位也不会发生触电风险，适配设备内部布线无需做高压绝缘防护，能大幅简化设备内部的电气布线设计难度。从结构设计思路来看，整个灯段采用长条形薄型PCB作为基底，整体厚度控制在2mm以内，宽度仅10mm左右，属于窄型灯带设计，能够嵌入设备内部的狭窄安装缝隙，比如铝型材框架的槽位、设备钣金壳体的内侧折边间隙、小型操作台的边缘嵌槽等位置，不会占用设备内部过多的安装空间，

　　也不会突出安装面影响设备其他部件的运动轨迹。灯板上的LED灯珠采用等间距排布，单段灯段上集成三颗贴片式LED灯珠，每颗灯珠周边预留了焊盘定位标识，正负极丝印清晰标注在PCB表面，能够避免生产组装过程中出现灯珠焊反的问题，灯板两端预留了铜箔接触焊盘，既可以通过焊接导线实现供电连接，也可以通过对接铜片实现多段灯段的拼接延伸，适配不同长度的照明需求，无需额外定制不同长度的灯板，通过标准段拼接就能覆盖100mm到500mm区间的照明长度需求。从安装边界来看，灯板背面为平整平面，可以通过背胶直接粘贴在光滑的金属、塑料安装面上，也可以通过两端的M2螺丝孔位进行螺丝固定，两种安装方式适配不同的设备安装场景：如果是临时加装或者后期改造照明，

　　背胶粘贴的方式无需在设备壳体上打孔，不会破坏原有设备的结构强度；如果是设备原厂集成的固定照明，螺丝固定的方式能够避免长期使用后背胶老化导致的灯板脱落问题，适配工业场景下长期振动的使用环境。功能特性方面，这款灯段的LED灯珠采用广角发光设计，发光角度达到120度，单颗灯珠的光通量能够覆盖周边30mm范围的作业面，三颗灯珠组合后整段灯段的照明均匀度能够达到0.8以上，不会出现明显的光斑暗区，满足设备内部近距离作业的照明需求，不需要额外加装透镜扩散结构，进一步压缩了整体的结构厚度。PCB板的基材采用FR-4玻纤板，阻燃等级达到V0级，即便灯珠长时间工作出现发热情况，也不会出现基材燃烧的风险，适配工业设备长时间连续运行的使用要求，

　　灯板上的线路走线做了加宽处理，能够承载单段3颗灯珠同时工作的电流，不会出现线路过热压降过大的问题，供电端的正负极焊盘做了加大处理，方便焊接不同线径的供电导线，适配0.3平方到0.75平方的常规设备内部布线线径。在建模过程中，每一个结构细节都做了还原：包括灯珠表面的封装透镜弧度、PCB板表面的丝印标识、两端焊盘的铜箔裸露区域、板边的定位缺口，这些细节能够直接用于设备的装配干涉检查，在做整体设备结构设计的时候，可以直接将这个灯段模型导入装配体，检查安装位置是否和其他部件存在干涉，供电导线的走线空间是否充足，不需要额外对灯段模型进行二次简化处理。另外，灯段的两端设计了防呆结构，其中一端的焊盘位置做了切角处理，拼接的时候只有正负极对应才能实现对接，能够避免多段拼接的时候出现正负极接反导致灯珠烧毁的问题，这个细节在实际生产组装过程中能够大幅降低组装出错率，减少生产过程中的物料损耗。从实际使用的角度出发，这款灯段的工作温度范围覆盖-20℃到60℃，能够适配大多数工业车间的环境温度，即便在设备内部靠近发热部件的位置安装，只要环境温度不超过60℃，都能保证长期稳定工作，不会出现灯珠光衰过快的问题。灯板表面没有额外的防水涂层，属于非防水设计，适配干燥的设备内部环境使用，如果是潮湿环境使用可以后续在表面增加三防漆涂覆，基础结构不需要做改动，预留了后续工艺升级的空间。
